深潜作业用轮式移动作业机器人结构

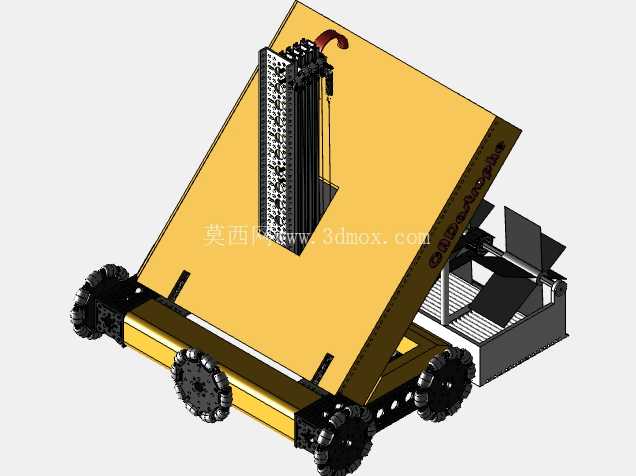

　　这款轮式移动作业平台的结构设计，最初瞄准水下深潜场景的作业需求，同时适配竞赛类工程任务的功能要求，整体结构围绕复杂地形通行、搭载作业模块、稳定执行任务三个核心目标展开。从底盘布局来看，采用四轮全向轮配置，每个轮组独立连接到底架的安装位，轮系的安装基准面经过公差匹配，保证轮组与地面的接触压力均匀，避免在倾斜坡面、湿滑硬质底面出现打滑偏移的问题，底盘的主框架采用矩形截面型材拼接，型材的连接位置采用内嵌角码加螺栓锁紧的结构，既控制整体自重，又能保证框架在承受上部倾斜台架负载时的抗扭刚度，不会在爬坡或者搭载重物时出现框架形变。

　　上部的倾斜台架采用大倾角布置，台架面板预留了长条形安装槽，用来固定垂直升降的作业模组，升降模组采用多节同步带传动结构，模组的导轨垂直安装在台架的加强筋上，加强筋的排布顺着台架的受力方向设置，从台架顶端一直延伸到底盘主框架的连接位置，把升降模组作业时产生的垂直载荷直接传导到底盘框架，避免台面板局部受力出现凹陷变形。台架顶端设置的吊环结构，既可以作为整体设备的吊装点位，方便设备的转运与布放，也能在作业时作为缆绳的固定点，适配水下布放时的缆绳牵引需求。台架侧后方搭载的辅助作业模块，采用独立的铰接安装结构，模块可以绕铰接轴调整角度，用来完成坡面清理、物体推移这类辅助作业动作，模块的驱动件隐藏在台架的后侧空腔内，不会干涉主升降模组的运动行程。从安装边界来看，整体设备的轮距与轴距经过匹配，保证设备在30度倾斜坡面停留时的重心投影始终落在轮系支撑范围内，不会出现倾翻风险，上部升降模组完全伸出时，整体重心的偏移量控制在底盘支撑边界的安全区间内，即使在带载状态下升降，也不会因为重心偏移影响行走稳定性。轮组的安装高度预留了足够的离地间隙，能够越过底面的小型凸起障碍，适配水下作业区域不平整的硬质底面环境，底盘框架的下部没有突出的结构件，避免行走时剐蹭底面的杂物或者礁石。

　　在功能设计上，这款设备没有采用冗余的装饰结构，所有外露的结构件都承担对应的受力或者安装功能，台架面板的镂空结构一方面用来容纳升降模组的收纳行程，减少设备整体的收纳高度，另一方面也能减少水下移动时的水流阻力，降低行走驱动的负载。升降模组的末端预留了标准的工具安装接口，可以根据不同的作业需求更换对应的执行末端，比如采样夹具、探测传感器支架这类配件，不需要改动主台架的结构就能完成功能拓展。从结构细节来看，所有的连接螺栓都采用沉头设计，螺栓头不突出结构件表面，避免在移动或者作业时勾挂缆线、杂物，轮组的轮毂采用镂空设计，在保证轮辐强度的前提下降低轮系的转动惯量，提升行走时的响应速度，同时减少水下转动时的水流扰动。

　　台架与底盘的连接位置设置了加强三角板，把台架的倾斜载荷分解为垂直方向与水平方向的分力，分别传导到底盘的纵梁与横梁上，避免连接位置出现应力集中导致的焊缝开裂或者螺栓断裂问题。设备后部的电气容纳舱采用密封式结构设计，舱体的安装面与底盘框架之间设置了密封垫安装位，舱盖的压紧螺栓均匀排布在舱体边缘，保证水下作业时的密封性能，舱体的外形采用斜面过渡，减少水流冲击带来的阻力，同时避免杂物在舱体边角堆积。整体结构的装配逻辑采用模块化设计，底盘轮组、主台架、升降模组、后部作业模块、电气舱都可以独立拆分，方便后期的维护与零件更换，每个模块之间的连接都采用定位销加螺栓的固定方式，重新装配时不需要反复调整位置精度，就能保证各模块的相对位置符合设计要求。在实际作业场景中，这类轮式深潜作业机器人可以搭载不同的探测与作业工具，完成水下结构检测、小型物体采样、坡面作业辅助等任务，全向轮的配置让设备可以在狭窄的水下空间内完成横向移动、原地转向这类动作，不需要大半径的转弯空间，适配水下作业区域空间受限的使用特点，倾斜台架的设计让升降模组可以顺着坡面方向伸出，直接接触坡面的作业点位，不需要额外调整设备的整体姿态，提升作业时的效率与稳定性。
