礼品盒收集转运竞技机器人结构设计

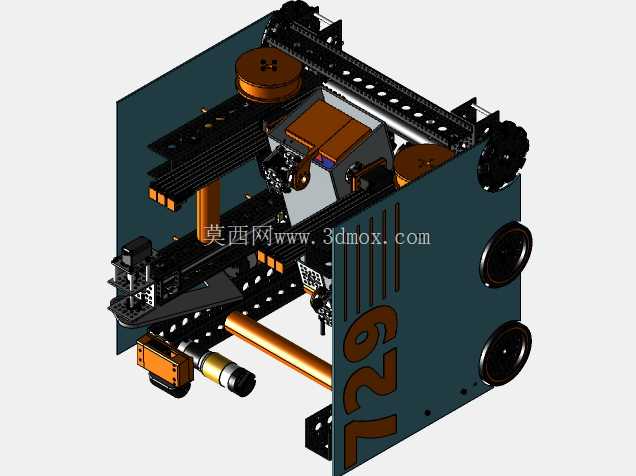

　　该轮式竞技作业机器人主要面向特定场地内的物料拾取转运场景，核心功能是完成规则尺寸礼品盒的拾取、暂存与定点投放，整套结构围绕场地作业边界、物料特性与动作逻辑做了针对性适配。从整体布局来看，设备采用双侧立式侧板作为主承载框架，所有功能模块均依托两侧板完成安装定位，框架外侧预留的轮系安装位完全匹配场地通行的宽度限制，底部驱动轮采用大直径橡胶轮结构，搭配后置辅助随动轮，既保证了场地内不平整地面的通过性，也能在急停、转向时提供足够的抓地力，避免作业过程中出现打滑偏移。

　　拾取机构布置在设备前端，采用可伸缩的拨料+托举组合结构，前端拨料爪的开合行程完全覆盖标准礼品盒的宽度尺寸，当设备行进至物料点位时，拨料爪先收拢定位物料位置，随后底部托板抬升将礼品盒托离地面，再通过内置的皮带输送结构将物料送入设备中部的暂存仓，整套拾取动作无需设备完全停稳即可完成，大幅压缩了单物料的拾取周期。暂存仓采用分层式设计，可同时容纳多个标准尺寸礼品盒，仓内设置的可调式挡边可根据物料实际尺寸调整限位间距，避免转运过程中物料移位卡滞，仓体底部的输送辊道与拾取机构、投放机构做了同高度对接，物料在仓内的移位完全依靠辊道传动完成，无需额外设置复杂的顶升移位结构，降低了整体结构重量与控制复杂度。

　　投放机构布置在设备侧方，采用翻板式卸料结构，当设备行进至指定投放区域时，对应仓位的翻板打开，物料依靠自重滑入投放区，翻板的开合角度经过反复校核，既能保证物料顺利滑落，也不会因翻板外伸超出设备整体宽度边界，避免触发场地规则的碰撞判定。整套设备的驱动单元、传动组件均做了内嵌式安装，电机、同步带、传动轴等部件全部布置在两侧板的内侧空间，外部无突出的传动部件，既避免了作业过程中传动结构与场地障碍物、其他设备发生剐蹭，也能减少场地内浮尘、碎屑对传动部件的磨损。

　　从安装边界来看，设备整体高度完全适配场地内的通行限高要求，前端拾取机构的最低离地间隙经过校核，可顺利通过场地内的凸起障碍与接缝位置，顶部预留的传感器安装位可根据实际需求加装视觉识别、距离检测元件，无需对主框架做二次打孔改造。结构设计过程中优先采用了标准化的铝型材、紧固件与传动配件，大部分零部件均可直接采购标准件完成装配，非标准的结构件均采用板材切割成型工艺，加工难度低，装配时的定位基准统一依托两侧板的预装孔位，可大幅缩短装配调试周期。轮系的安装座做了可调式设计，可根据地面实际摩擦系数调整轮系的压紧力，保证不同场地条件下的行走稳定性；拾取机构的托板高度也预留了调节余量，可适配一定尺寸范围内的不同规格物料，拓展设备的作业适配性。整套结构的重心经过配平设计，满载物料时的重心落在轮系支撑边界的中心位置，即使高速转向、急启急停也不会出现侧翻风险，所有走线均通过侧板内侧的走线槽布置，避免线缆外露与运动部件发生干涉，也方便后期的线路检修与元件更换。
