壁挂式弯臂吸顶拾音扩音装置结构

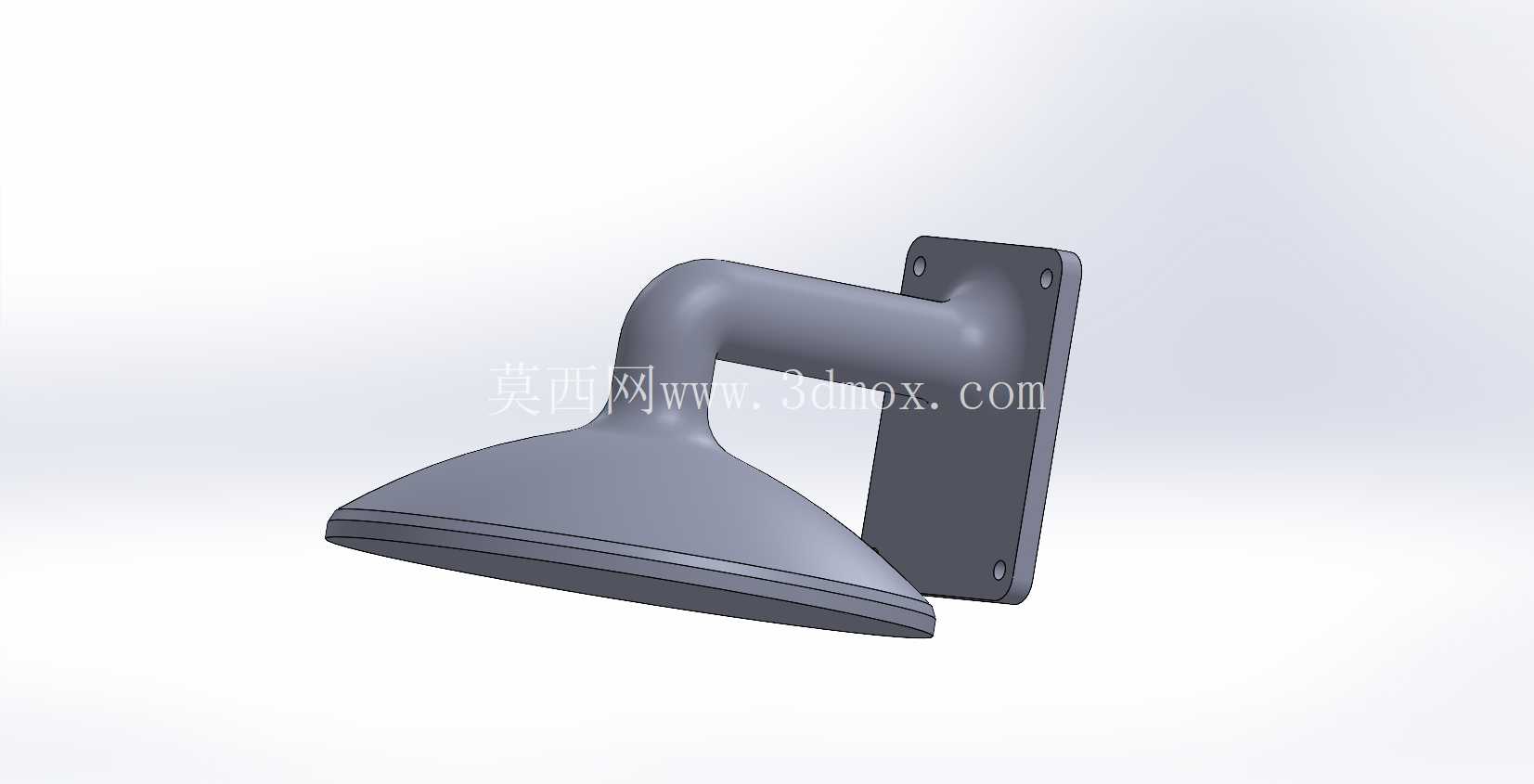

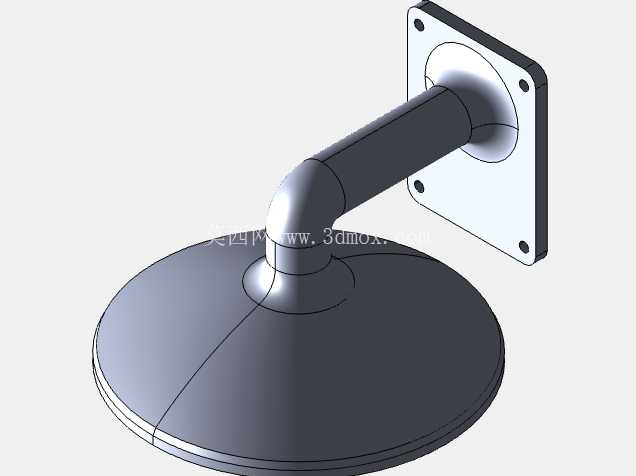

　　这类弯臂壁挂式拾扩音装置，常被部署在室内公共空间的墙面高位，比如商超通道、车间办公区、校园走廊、政务办事大厅这类需要定点拾音或者定向扩音的场景，相比吸顶安装的同类装置，它的安装点位选择更灵活，不需要在吊顶内预留安装空间，直接在实体墙面打膨胀螺栓即可固定，后期维护调整角度也不需要登高拆吊顶，运维成本更低。从结构设计来看，整个部件分为安装底板、弯臂连接段、拾扩音头壳体三个核心部分，安装底板采用矩形平板结构，四个角预留沉头安装孔，孔位间距按照常规M6膨胀螺栓的安装间距设计，安装时底板完全贴附墙面，沉头孔可以让螺栓头完全没入板件表面，不会突出干涉弯臂的转动或者后期的外壳装配。

　　弯臂部分采用大弧度圆角过渡的空心结构，一方面空心内腔可以走连接线缆，避免线缆外露被剐蹭老化，另一方面大弧度的弯角设计可以让拾扩音头自然探出墙面一定距离，避开墙面安装处的阳角、线槽或者其他突出障碍物，保证拾扩音面没有遮挡，同时弯臂的壁厚按照常用工程塑料或者压铸铝合金的成型工艺设计，过渡圆角处做了加厚处理，避免长期承重出现应力开裂，尤其是在拾扩音头重量较大的情况下，弯臂和底板、和拾扩音头的连接位置都做了加强筋结构，隐藏在壳体内部，不会破坏外观的整体性。

　　拾扩音头的壳体采用扁锥形流线型设计，拾音或者扩音的工作面为大直径平面，边缘做了薄边过渡，一方面可以减少声音传播过程中的边缘衍射，提升拾音的清晰度或者扩音的指向性，另一方面流线型的外形不容易积灰，日常清洁只需要擦拭表面即可，扁锥结构的内部预留了足够的腔体空间，可以适配不同尺寸的拾音咪头或者扩音喇叭，不需要重新开模调整外壳尺寸，通用性更强。在安装边界的设计上，整个装置探出墙面的距离经过测算，既不会因为探出过长导致容易被过往的人员或者搬运的货物磕碰，也不会因为探出过短导致拾扩音面被墙面反射的声波干扰，安装孔位的位置距离底板边缘留有足够的安全距离，保证在混凝土墙面、轻质砖墙面安装时，不会因为孔位离边缘太近导致墙面开裂。

　　结构设计时还考虑了角度微调的需求，弯臂和拾扩音头的连接位置预留了阻尼转动结构的安装位，安装完成后可以根据实际的拾扩音范围需求，小角度调整拾扩音头的俯仰角度，不需要重新拆卸整个安装底板，调整到位后阻尼结构可以保持角度长期稳定，不会因为设备自身振动或者轻微的外力触碰出现角度偏移。这类结构在设计时还兼顾了不同使用场景的防护需求，壳体的拼接缝都设计在非迎尘面，配合密封胶条可以达到基础的防尘防泼溅要求，适配走廊、半开放车间这类有少量扬尘或者偶尔会有清洁泼水的场景，不需要额外加装防护外罩。从建模的细节来看，所有的壁厚都保持均匀，避免注塑或者压铸成型时出现缩痕、气泡等缺陷，安装孔的位置都做了拔模斜度处理，方便模具生产时脱模，弯臂的弧度采用连续相切的曲面构建，没有曲率突变的位置，既保证了外观的流畅性，也减少了应力集中的风险，提升整个部件的结构强度和使用寿命。
