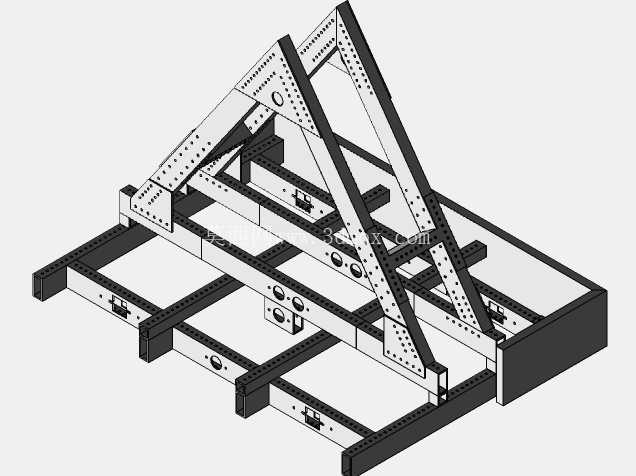

三角桁架式型材拼接驱动基座结构

　　在通讯站点配套设备的安装部署场景中，这类三角桁架式型材拼接基座是承载信号发射、驱动调节类核心组件的关键支撑结构，区别于传统焊接式一体基座，它采用标准工业型材通过螺栓拼接组装的形式，能够适配户外站点快速装配、后期维护拆解调整的实际需求，尤其适合山地、楼顶等作业空间受限、大型吊装设备难以进入的安装场景，所有型材构件均可拆分运输，现场无需焊接作业，仅需常规紧固工具即可完成整体组装，大幅降低偏远站点的施工难度与周期。

　　从结构功能来看，该基座上部采用双斜向三角桁架构型，斜向型材上规则排布多组安装孔位，可根据搭载设备的重心位置灵活调整安装点位，三角构型本身具备优异的抗侧向倾覆能力，能够抵御户外强风环境下的横向载荷，避免上部搭载的驱动组件出现晃动偏移，保障信号传输角度的精准度。下部采用纵横交错的型材框架布局，横向设置的多根平行型材作为主承载梁，每根梁体上预留的等距安装孔既可以固定上部桁架结构，也能够兼容不同规格的驱动模组、接线箱体等附属部件的安装需求，底部延伸出的型材段作为安装支脚，可通过膨胀螺栓与地面、楼顶承台等基础结构刚性连接，支脚位置同样预留长条形调节孔，允许安装时根据基础面的实际平整度微调基座整体水平度，抵消基础施工带来的尺寸误差。

　　设计过程中优先考虑了型材的受力传递路径，上部桁架承受的设备载荷通过斜向型材均匀分散到下部的纵横框架上，每一个节点位置都设置了对应的加强连接块，避免型材拼接处出现应力集中导致的结构变形，所有孔位的排布均遵循标准型材的安装模数，无需二次打孔加工即可完成大部分构件的装配，减少现场加工带来的防腐层破坏问题。从安装边界来看，该基座整体外轮廓的长宽尺寸适配常规通讯站点的设备承台预留空间，高度方向的尺寸设计既保证了上部驱动组件有足够的俯仰调节行程，也不会超出站点的限高要求，各型材之间的拼接间隙控制在标准公差范围内，组装完成后整体平面度误差满足精密驱动设备的安装基准要求，框架内部预留的镂空空间既可以减轻基座整体自重，也方便后期布设连接线缆、安装防雷接地组件，线缆可沿型材内侧的槽道布设，避免户外日晒雨淋加速线缆老化。

　　在实际使用场景中，这类基座不仅可以搭载通讯天线的驱动调节机构，也可根据安装孔位的适配性，搭载小型气象监测设备、站点监控摄像头等附属装置，多组预留孔位允许后期扩展加装设备时无需重新改动基座主体结构，仅需通过对应连接件即可完成新组件的固定。结构选材上采用的标准型材表面经过防腐处理，能够适应户外高湿、高盐雾的恶劣环境，拼接所用的紧固件均采用防松设计，避免长期风振导致的连接松动，日常维护时仅需定期检查紧固件的预紧力即可，无需大面积做防腐维护作业，大幅降低站点全生命周期的运维成本。不同于一体式铸造或焊接的基座，这种拼接式结构如果某一根型材出现外力损伤，仅需拆解更换对应损坏的构件即可，无需整体报废替换，在交通不便的偏远站点，单根型材的运输难度远低于整体基座，能够大幅缩短故障修复的时间，保障通讯设备的在线运行率。
