轻量化快速3D打印防护面罩结构设计

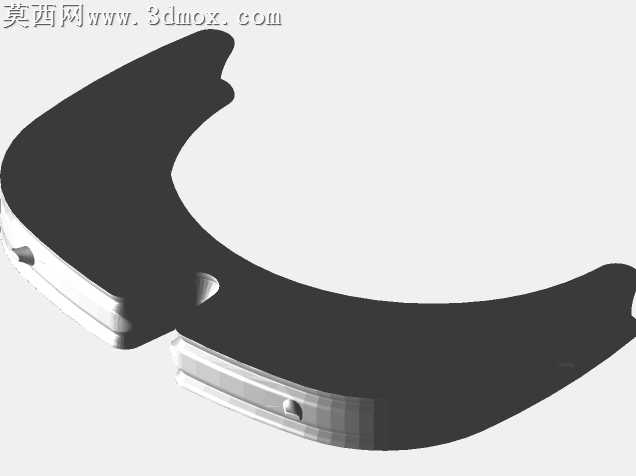

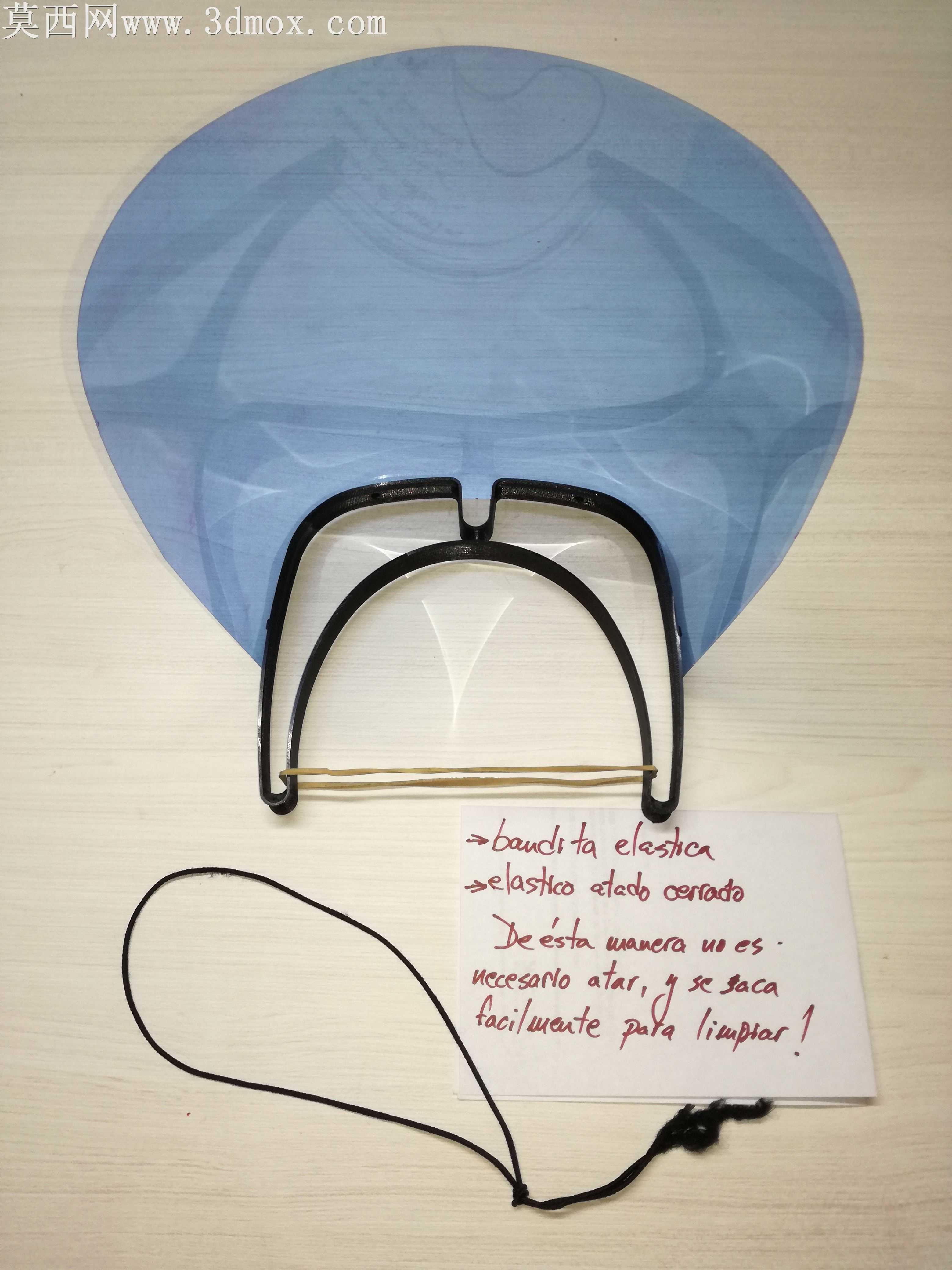

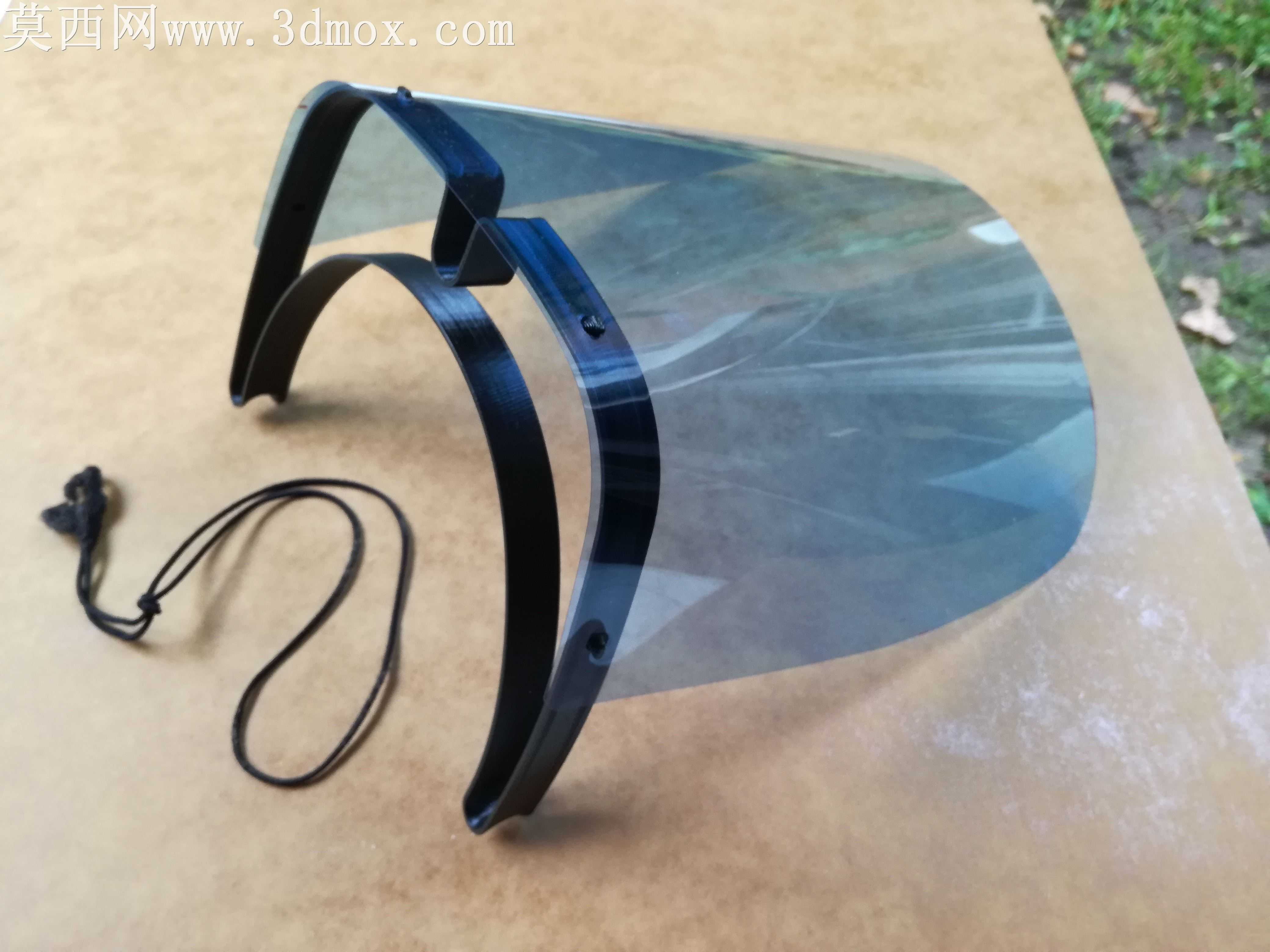

本款防护面罩采用极简轻量化结构设计思路，核心目标是实现极短周期的3D打印成型，适配桌面级FDM3D打印机的快速生产需求，整体打印件仅重12克，单批次打印可在9分钟内完成框架部分制作，大幅提升应急场景下的生产效率。建模阶段采用花瓶模式打印逻辑进行结构优化，框架部分取消冗余填充结构，去除非必要的底部、顶部封闭层，仅保留连续的薄壁轮廓结构，壁厚严格控制在1毫米以上，既保证框架的结构支撑强度，又最大程度减少打印过程中的材料消耗，同时减少结构缝隙，降低使用后消毒清洁的死角，提升防疫使用的安全性。框架整体采用贴合人体面部轮廓的弧形曲面设计，两侧设置弹性挂绳固定位，可搭配普通弹性挂绳实现头部佩戴固定，曲面弧度经过反复调整，既保证佩戴时与面部的贴合度，避免佩戴过程中出现移位滑落，又预留足够的面部空间，不会压迫口鼻区域，提升长时间佩戴的舒适感。透明防护板采用通用透明片材适配设计，框架上设置连续的卡槽结构，无需额外粘接或固定件，即可将普通PET透明片材牢固卡入框架中，用户可根据使用需求灵活裁剪适配尺寸的透明片材进行组装，大幅降低成品的整体制作成本。渲染阶段采用真实材质还原效果，黑色打印框架还原PLA耗材的哑光磨砂质感，透明防护板还原透明片材的透光与轻微折射效果，挂绳部分还原弹性绳的柔软编织纹理，整体渲染效果贴近实际成品的真实使用状态。结构设计上充分考虑无支撑打印需求，框架所有结构均采用自支撑角度设计，打印过程中无需添加额外支撑结构，打印完成后无需进行繁琐的支撑去除打磨工序，取下即可直接进行组装使用，进一步压缩成品的制作周期，适配应急场景下的快速量产需求。设计过程中充分考虑非盈利用途的使用需求，整体结构无复杂装配部件，普通用户仅需按照说明指引即可完成打印与组装，无需专业的装配技能，同时结构设计充分考虑消毒重复使用需求，光滑连续的表面可采用常规消毒方式进行反复消杀，提升产品的复用价值，减少资源浪费。
