VUB浮潜面罩防疫适配转接装置

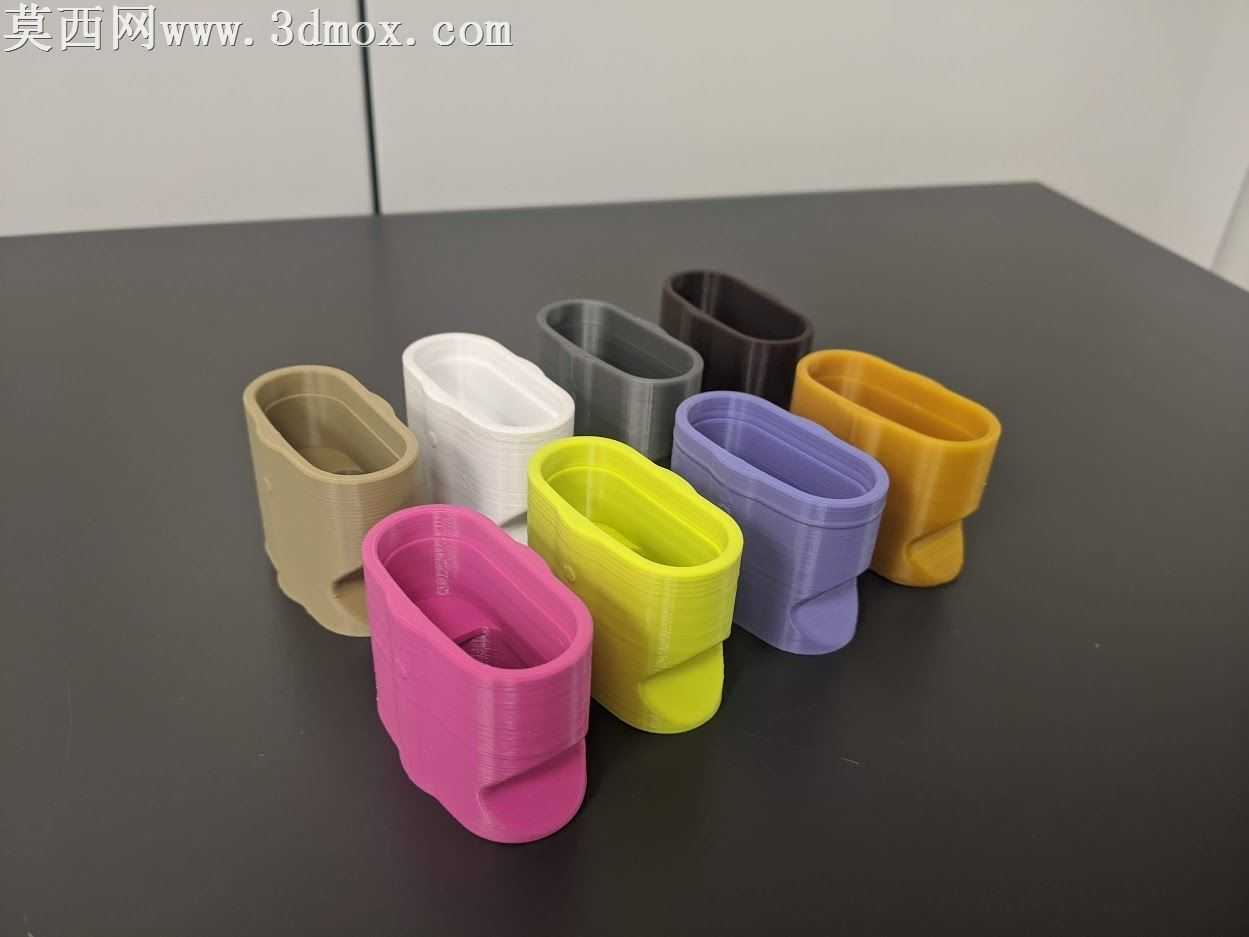

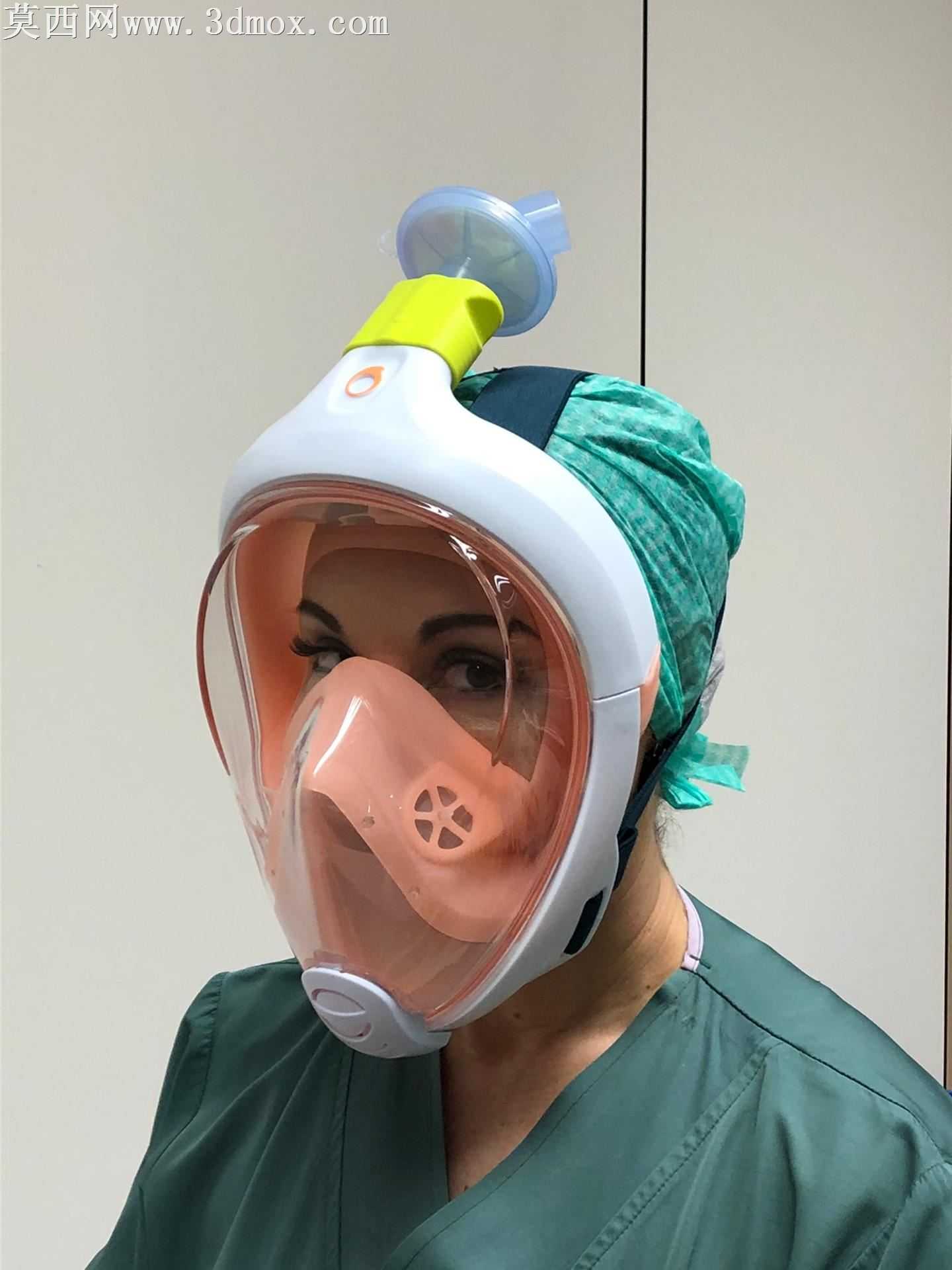

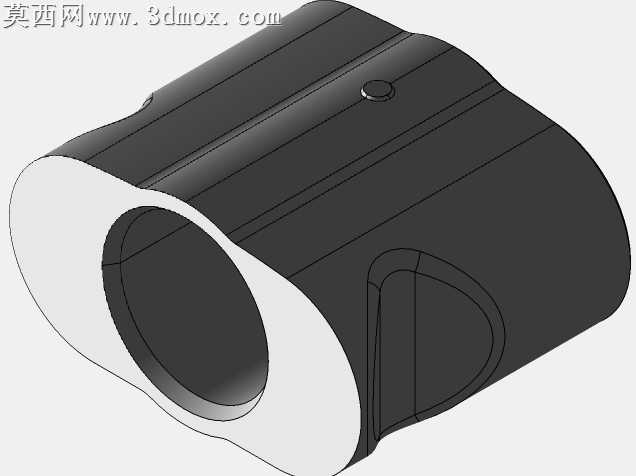

本作品为面向一线防疫场景设计的浮潜面罩适配转接结构，采用三维参数化建模完成整体结构设计，建模阶段重点考量民用浮潜面罩与标准呼吸过滤组件的对接兼容性，对转接基座的卡扣结构、密封贴合面、气流通道做了全参数化尺寸定义，确保结构可直接适配市面常见的一体式全脸浮潜面罩，无需对原有面罩做破坏性改造即可完成装配。建模过程中对转接件的壁厚做了针对性优化，在保证结构强度满足100%填充打印要求的前提下，尽可能缩减非必要壁厚，降低打印耗材用量与成型时间，适配桌面级FDM3D打印机的快速生产需求。结构设计上特意阻断了面罩原有的上部排气通路，避免呼出废气在面罩视窗区域形成冷凝起雾，同时引导气流全部经过过滤组件完成交换，杜绝未过滤空气直接进入呼吸区域的风险，转接件与面罩接触的边缘做了圆弧过渡与贴合度优化，配合面罩原有硅胶密封结构可实现可靠的气密效果，避免佩戴过程中出现漏气问题。渲染阶段采用医疗场景常用的洁净配色方案，还原了转接件与浮潜面罩装配后的实际佩戴效果，对透明面罩材质、硅胶呼吸罩材质、打印件的哑光塑料材质做了区分化材质调校，清晰呈现各部件的装配关系与结构形态，直观展示产品实际使用状态。设计思路围绕应急防疫场景下的防护物资缺口问题展开，依托民用浮潜面罩的成熟密封与全脸防护结构，通过3D打印转接件快速实现民用产品向医用级防护装备的转化，所有结构均做了无支撑打印优化，降低打印门槛，可在短时间内实现批量生产，为一线防护人员提供应急防护解决方案，设计中明确标注该适配组件为一次性使用部件，每次使用后需更换，不可消毒重复使用，规避交叉感染风险。
