迷你刹车盘造型钥匙挂饰结构设计

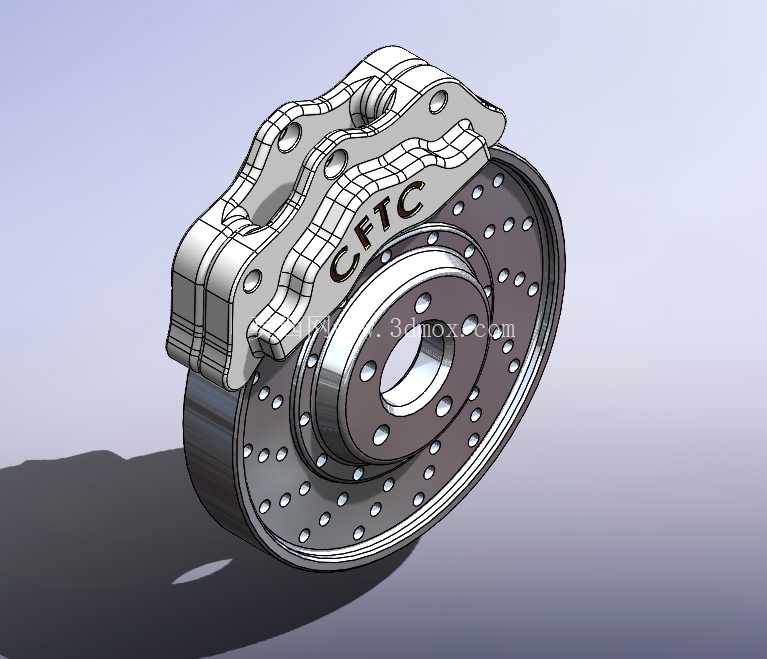

做这类微缩汽车部件文创产品的结构设计，首先要锚定真实制动系统的核心识别特征，不能为了缩小尺寸就丢失卡钳与刹车盘的辨识度。真实车用通风刹车盘的散热孔、划线槽、安装螺栓孔位，在缩小到钥匙扣尺寸时，要做等比例缩放的特征保留，同时兼顾小尺寸零件的加工可行性——比如真实刹车盘上直径几毫米的散热孔，缩小后不能小于对应加工工艺的最小孔径，否则无论是3D打印还是金属压铸都会出现孔位堵塞、边缘毛糙的问题。卡钳部分的分体式结构、活塞侧的造型凸起、表面的标识刻印位置，都要和真实对置活塞卡钳的布局对应，不能随意挪动特征位置，否则懂车的用户一眼就能看出比例失真。

从应用场景来看，这类产品属于汽车文化周边的随身配饰，日常使用中会和钥匙、口袋内的其他金属物件频繁摩擦碰撞，所以结构设计时首先要考虑边缘的圆角处理，所有外露棱边都要做R0.3以上的圆角，避免尖锐边角刮坏衣物或者划伤皮肤。钥匙挂环的安装位要设置在卡钳的重心偏上位置，保证悬挂时整个钥匙扣的姿态是卡钳自然搭在刹车盘上方，和真实装车时的相对位置一致，不会出现倾斜、倒挂的违和感。挂环孔的内径要适配常规的钥匙圈规格，预留足够的穿入间隙，同时孔位周边要做局部加厚处理，避免日常拉扯时出现应力断裂。

设计过程中要平衡细节还原和结构强度的关系，比如刹车盘和卡钳之间的配合间隙，真实车辆上是毫米级的制动间隙，缩小到钥匙扣尺寸后如果完全照搬真实间隙，会导致两个零件之间的旷量过大，晃动时发出异响，也容易在磕碰时出现卡滞，所以要把间隙控制在0.1-0.2mm之间，既保留两个零件的相对独立造型，又不会出现过度晃动。刹车盘中心的安装轴位要做隐藏式的卡扣结构，不需要额外的紧固件就能实现卡钳和刹车盘的连接，装配后卡扣隐藏在刹车盘内侧，从外侧看不到装配痕迹，保证外观的整体性。

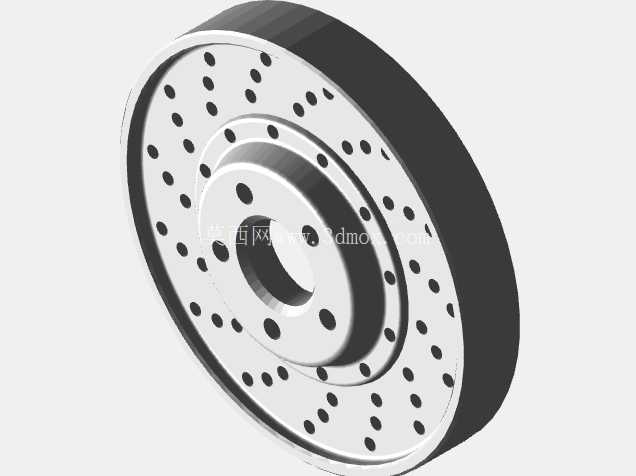

尺寸边界上，这类随身挂饰的整体直径要控制在40mm以内，厚度不超过15mm，整体重量控制在30g以下，避免挂在钥匙上过于坠重。刹车盘部分的厚度要占到整体厚度的60%左右，还原真实刹车盘的厚重感，卡钳部分的厚度要比刹车盘略薄，突出层次关系。表面纹理处理上，刹车盘的摩擦面要做细微的环状纹理还原，模拟真实刹车盘的使用磨损质感，卡钳表面可以做细微的磨砂质感，和金属刹车盘的亮面形成材质对比，不需要额外的涂装就能通过表面处理区分不同部件的质感。

考虑到不同加工工艺的适配性，设计时要预留拔模斜度，所有垂直于分型面的面都做1度以上的拔模角度，方便压铸或者注塑生产时脱模。散热孔的方向要和脱模方向保持一致，避免出现倒扣结构，不需要额外的滑块抽芯就能完成生产，降低加工成本。卡钳上的标识凹槽深度控制在0.2mm，既可以保证填色时颜料不会溢出，又不会因为凹槽过深影响零件的结构强度。日常使用中，这类钥匙扣会频繁接触手汗、水渍，所以不同零件的配合处要避免出现封闭的凹槽死角，防止积水积灰后难以清理，所有拼接缝隙都要做过渡圆弧处理，减少污渍残留的可能。
