头戴式带麦电竞耳机结构设计

日常做消费电子结构件建模时，这类头戴电竞耳机的结构拆解是很典型的练手项目，同时也对应着实际量产中的诸多设计考量。先从实际应用场景说起，这类带拾音麦的头戴耳机，核心使用场景覆盖桌面电竞对战、远程线上会议、沉浸式音影体验三大类，不同场景对结构的要求各有侧重：电竞场景需要长时间佩戴的夹持力平衡，避免数小时对局后头部夹痛；会议场景需要麦杆的角度可调性，保证拾音距离稳定，不会因为头部转动出现收音忽大忽小的问题；音影场景则需要耳罩的密封度足够，形成合理的声学腔体，减少低频泄露。

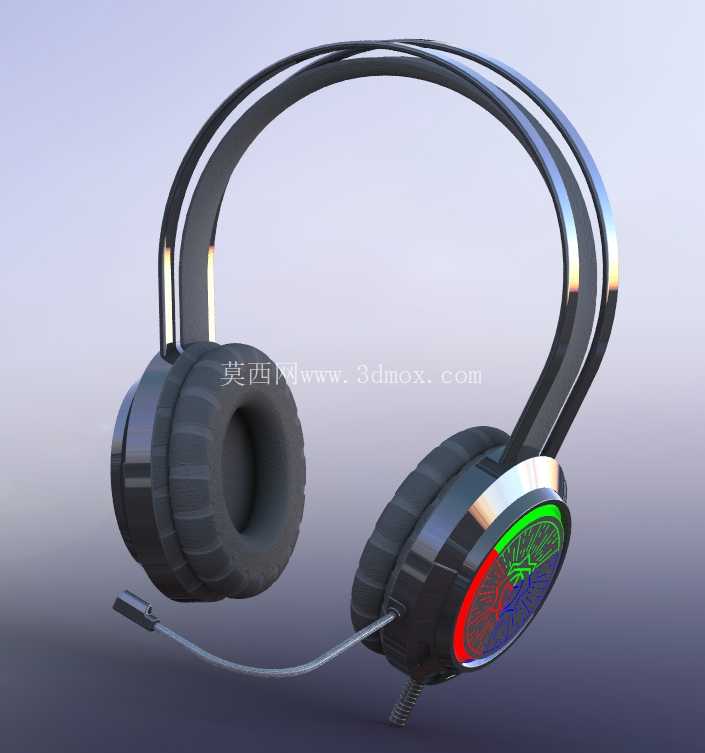

从功能特性拆解来看，这款耳机采用双头梁的结构设计，区别于传统单头梁，两根平行的弹性头梁可以分散头顶的压力，接触面积更大，适配不同头围的用户，头梁内侧的软垫预留了安装槽位，建模时需要考虑软垫的压缩量，一般预留3-5mm的形变空间，避免佩戴时头梁硬接触颅骨。耳罩部分采用全包耳的大尺寸设计，耳垫采用慢回弹材质的安装位，耳罩外壳做了分色装饰圈的结构，红、绿、蓝三色分区的装饰件是卡接结构，建模时预留了0.2mm的卡接间隙，方便后期组装时直接扣合，不需要额外打胶，也方便后期用户更换个性化装饰件。

拾音麦采用可弯折的金属软管结构，从左侧耳罩下方引出，软管的走线槽在耳罩外壳内侧做了隐藏式设计，不会出现线材外露的问题，麦头的拾音面做了斜切角度，默认状态下对准嘴角位置，用户可以根据自己的坐姿随意调整麦的角度，弯折后不会回弹，这部分建模时需要考虑软管的最小弯折半径，一般控制在8mm左右，避免弯折角度过大导致内部线材断裂。耳罩和头梁的连接部分采用自适应转轴结构，转轴有两个自由度，一个是垂直方向的旋转，适配不同的耳位高度，一个是水平方向的小角度偏转，适配不同脸型的轮廓，保证耳垫可以完全贴合面部轮廓，减少漏音，转轴的阻尼感在结构设计时通过转轴处的橡胶阻尼圈实现，建模时预留了阻尼圈的安装槽，公差控制在0.1mm以内，保证转动时不松垮也不会过于生硬。

再说到安装边界的尺寸控制，这类头戴耳机的整体展开高度控制在190-210mm之间，耳罩的外径在100mm左右，内径在65mm左右，可以完全包裹成年人的耳朵，不会压耳。头梁的最大拉伸长度单侧预留30mm的调节量，总调节行程60mm，适配头围范围从54cm到62cm，覆盖绝大多数成年用户的头型。耳罩的厚度控制在35mm，其中耳垫的厚度占20mm，内部的发声单元安装位预留了40mm直径的腔体空间，声学腔体的容积在120cc左右，符合常规动圈发声单元的腔体容积要求，保证低频下潜的效果。

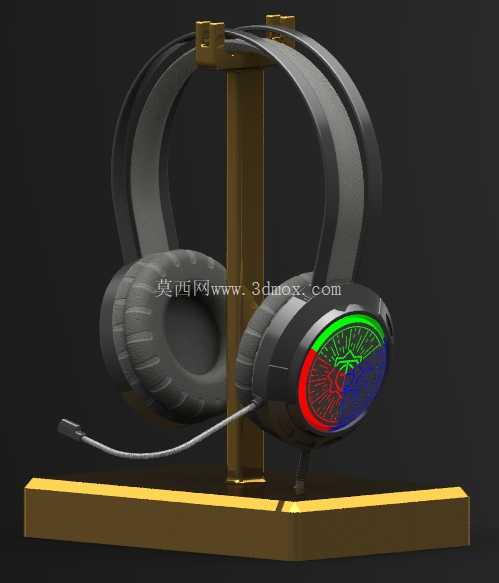

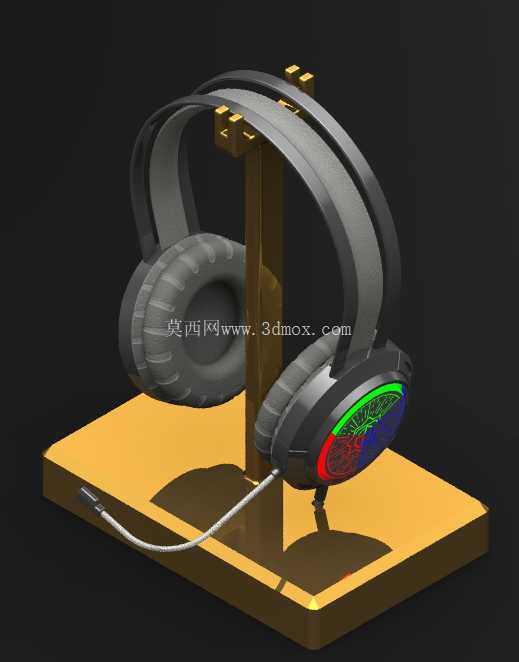

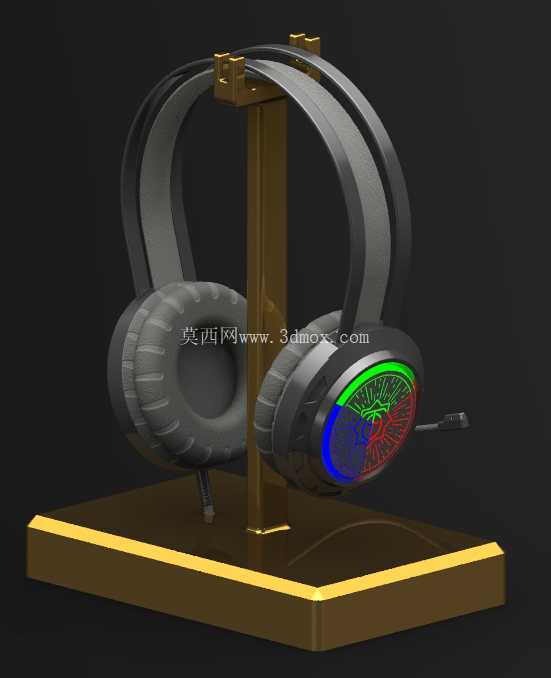

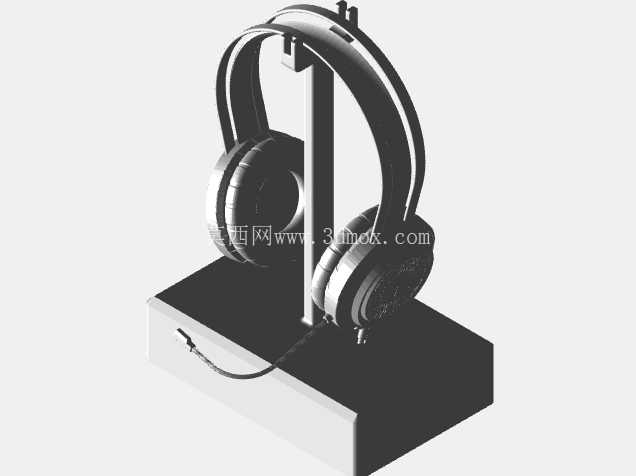

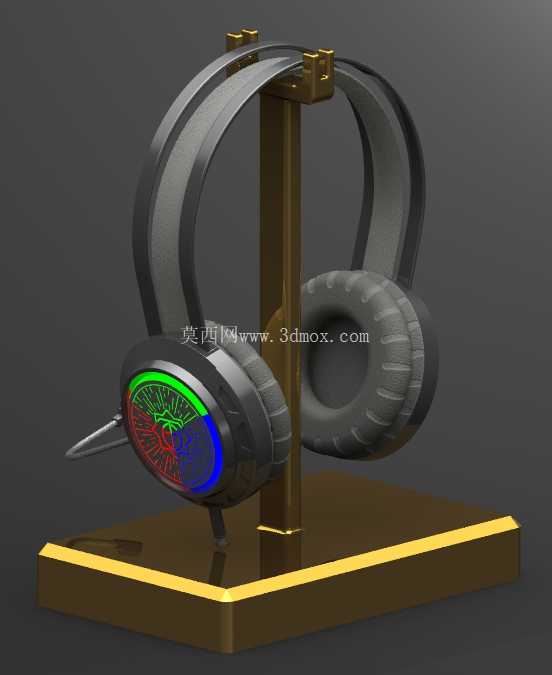

设计思路上，这款耳机的结构优先考虑佩戴舒适度和组装便捷性，所有的外壳拼接都采用卡扣加少量螺丝的固定方式，耳罩外壳的螺丝孔隐藏在耳垫下方，外观面看不到螺丝孔，保证外观的整体性。头梁的内部骨架采用弹性不锈钢片，外层包裹软胶材质，建模时不锈钢片的厚度控制在0.8mm，保证足够的弹性的同时不会因为过硬导致夹持力过大。耳罩内部的走线槽做了圆角处理，避免组装时线材被锐边割破，所有的结构转角都做了R0.5以上的圆角，避免注塑生产时出现应力集中导致的开裂问题。另外在耳机支架的配套设计上，配套的展示支架采用立柱加底座的结构，底座的配重块安装位预留了50g的配重空间，保证放置耳机时不会倾倒，立柱顶部的挂钩弧度和头梁的弧度匹配，取放时非常顺畅，不会刮擦头梁表面的装饰层。
