移动式焊接设备承载推车结构

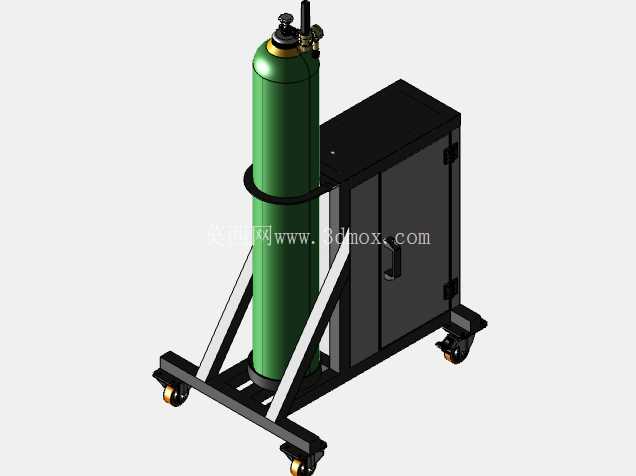

　　这款移动式焊接承载推车，是面向车间焊接作业场景开发的辅助工装结构，核心解决传统焊接作业中焊机、气瓶零散摆放，转场移动不便，管线杂乱易剐蹭的实际痛点。在结构布局上，整体采用低重心底盘设计，底盘框架采用矩形钢管拼焊成型，底部四个角点配置带刹车的万向脚轮，其中靠近牵引端的两个脚轮为万向活动结构，靠近柜体端的两个脚轮可在刹车触发后完全锁止，避免焊接作业过程中设备移位。

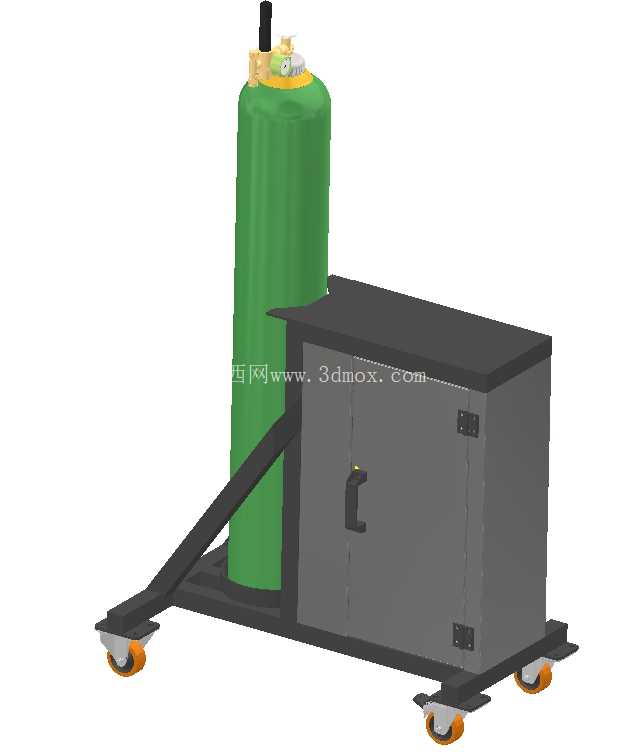

　　底盘左侧预留了立式气瓶安装位，设置了斜向支撑臂与底部限位挡边，可适配常规直径的工业焊接气瓶，支撑臂上预留绑带安装孔位，作业时可通过绑带将气瓶与支撑臂绑定，防止转运过程中气瓶倾倒；底盘右侧为封闭式柜体结构，柜体采用薄钢板折弯拼焊而成，正面配置带拉手的单开门，内部预留分层安装空间，可放置焊接电源、送丝机构以及焊枪、接地钳、防护面罩等常用焊接工具，柜体顶部为平整台面，可临时放置焊接耗材或小型作业工具。牵引端采用倾斜式拖杆设计，拖杆延伸至底盘前端下方，拖杆高度符合人体工程学施力角度，操作人员无需大幅弯腰即可拖动整车转场，拖杆末端做圆弧打磨处理，避免转运过程中剐蹭人员或周边设备。

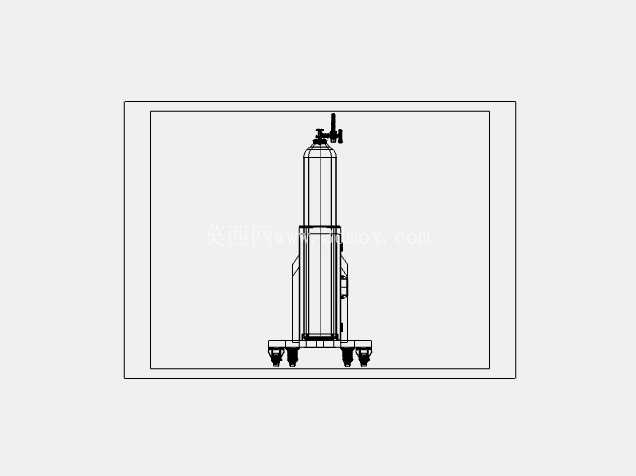

　　从安装边界来看，整体宽度控制在常规车间通道通行尺寸范围内，可顺利通过0.8米宽的车间人行通道，整体高度满足气瓶直立放置的安全要求，不会与车间常规高度的管线架发生干涉。在设计思路上，优先考虑焊接作业的实际使用需求：首先是配重平衡，气瓶放置位靠近底盘中心区域，柜体侧放置焊接电源后，整车重心落在四个脚轮的支撑范围内，即使在轻微倾斜的车间地面上也不会发生侧翻；其次是防护设计，柜体边缘做折边处理，所有焊接焊道做打磨平滑处理，避免尖锐边角划伤操作人员，气瓶支撑臂与气瓶接触的位置预留了缓冲垫安装槽，可加装橡胶垫减少气瓶与金属结构的硬接触，避免转运过程中产生异响或气瓶表面防腐层磨损；另外考虑到焊接作业的现场环境，整车结构未设置易积尘的复杂凹槽，表面平整易清理，焊接飞溅落在表面后可快速清理，不会在结构缝隙内堆积。

　　实际应用中，这款推车可适配MIG系列常规气保焊接设备，作业时无需反复拆卸气瓶与焊机的连接管线，转场时仅需松开脚轮刹车即可拖动整套设备移动至作业点位，相比传统分体搬运的方式，可大幅减少焊接作业前的准备时间，同时规整的收纳结构可避免焊接管线被过往人员或设备碾压，延长管线使用寿命，也能让作业区域的工具摆放更规整，符合车间5S管理的相关要求。结构细节上，柜门采用隐藏式合页安装，合页固定在柜体内部，避免焊接飞溅粘连合页导致柜门无法正常开启，拉手采用绝缘材质包裹，即使焊接设备出现轻微漏电情况，操作人员接触拉手时也不会有触电风险；脚轮采用聚氨酯材质，在车间水泥地面或环氧地坪上移动时不会产生明显划痕，同时具备一定的减震能力，转运过程中可减少内部焊接设备的震动，避免设备内部精密连接件松动。
