三级工位佩内拉振动筛分输送设备

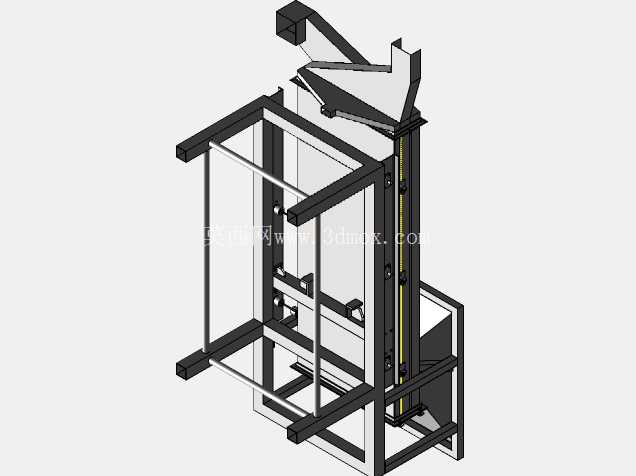

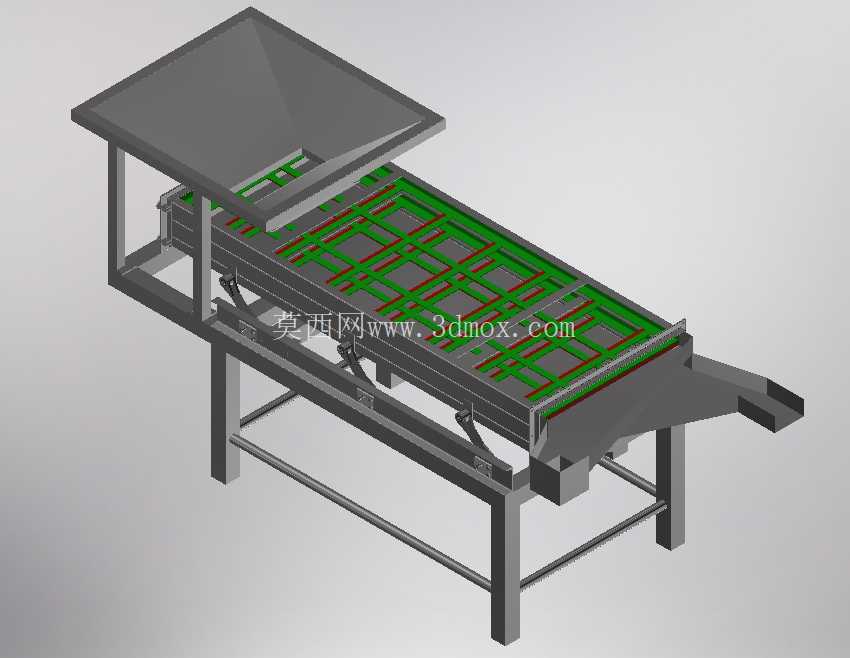

　　这款三级工位振动筛分设备的设计，最初是针对散状颗粒物料在粗分、细筛、出料三个连续工序的一体化处理需求展开的，在矿山、建材、粮食加工、固废分选等散料处理场景中，这类设备往往承担着来料后第一道分级除杂的核心作用，相比单级筛面的筛分设备，三级工位的结构可以在一次振动循环中完成三种不同粒径物料的分离，省去多台单级筛串联占用的场地空间与中间输送环节的物料损耗。从结构设计逻辑来看，设备整体采用方管焊接机架作为承载基础，机架支腿处预留了减震弹簧的安装位，工作时振动电机带动筛体做定向高频振动，减震元件可以将振动载荷隔绝在机架以上，避免振动传递到安装地面影响周边设备运行。

　　进料端设置了扩口式受料斗，斗体下缘延伸至筛面起始段上方，能够保证来料直接落到筛面有效工作区域，避免物料从筛体侧边撒漏，受料斗上沿还预留了盖板安装位，针对粉尘较大的物料可以加装密封盖板，减少作业过程中的粉尘逸散。筛体部分采用分层式框架结构，三层筛网沿物料输送方向依次布置，每层筛网的网孔尺寸根据分级需求逐级缩小，筛网下方设置了网格状的承托筋板，筋板采用等间距排布的方钢焊接成型，既能够承托筛网避免物料重压导致筛网塌陷变形，又不会阻碍筛下物料的下落通道，筛体侧板上预留了筛网张紧机构的安装槽，后期更换筛网时不需要整体拆解筛体框架，只需要松开张紧螺栓即可完成筛网的拆装更换，大幅降低设备维护的停机时间。

　　出料端对应三层筛面分别设置了三个独立的导料溜槽，每个溜槽的倾斜角度都大于对应物料的自然安息角，保证筛分后的不同粒径物料能够顺着溜槽顺畅滑落到对应的收集装置或者下游输送设备上，不会在溜槽内部积料堵料。从安装边界来看，设备整体为卧式长条形结构，安装时需要保证机架四个支腿的安装平面水平度误差控制在每米1毫米以内，避免筛体倾斜导致物料走偏、筛分效率下降；设备进料端上方需要预留至少0.8米的操作空间，方便检修受料斗与进料段筛网，筛体两侧需要预留不小于0.6米的检修通道，满足日常检查减震弹簧、紧固连接螺栓、更换筛网的操作需求，出料端三个溜槽的下方需要根据后续工艺布置留出对应的接料空间，避免溜槽出料口与下游设备干涉。在功能特性上，这款设备的振动参数设计兼顾了筛分效率与物料输送速度，振动方向角设置为45度左右，既能够让筛面上的物料保持足够的跳跃高度，保证小于网孔的颗粒充分透筛，又能够让物料沿筛面向出料端匀速移动，不会因为振动幅度过大导致物料在筛面上停留时间过短、筛分不充分，也不会因为振幅过小导致物料堆积在筛面上压死筛网。筛体与机架之间的减震弹簧采用圆柱螺旋压缩弹簧，弹簧的刚度经过匹配计算，能够保证筛体振动时的动载荷被充分吸收，同时弹簧的预压缩量经过调试，避免设备启动和停机过程中经过共振区时出现过大的振幅冲击。

　　设备的整体结构没有复杂的传动部件，核心运动部件只有振动源与减震元件，日常维护只需要定期检查连接螺栓的紧固情况、减震弹簧的疲劳损伤情况以及筛网的磨损情况即可，运行可靠性较高，适合长时间连续作业的散料处理生产线使用。在建模过程中，所有结构件的连接关系都按照实际焊接、螺栓连接的工艺要求进行还原，筛网承托筋板的排布间距、溜槽的折弯角度、机架支腿的安装孔位都按照实际加工尺寸进行建模，能够直接作为结构细化设计、生产出图的基础参考模型，也可以用于生产线布置时的设备占位模拟，提前校验设备与周边上下游设备的空间干涉情况。
