戈兹特佩足球俱乐部立体队徽造型设计

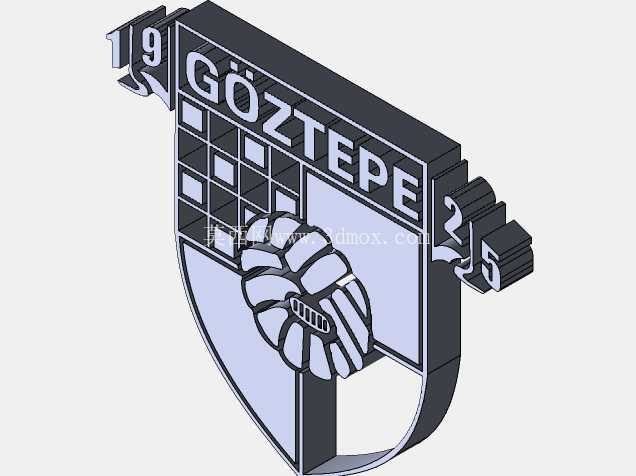

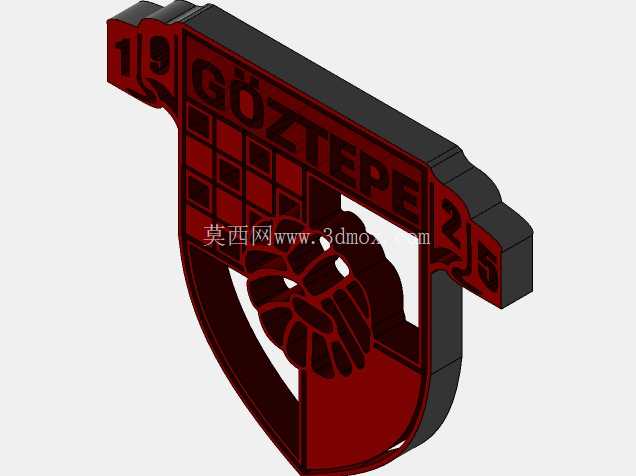

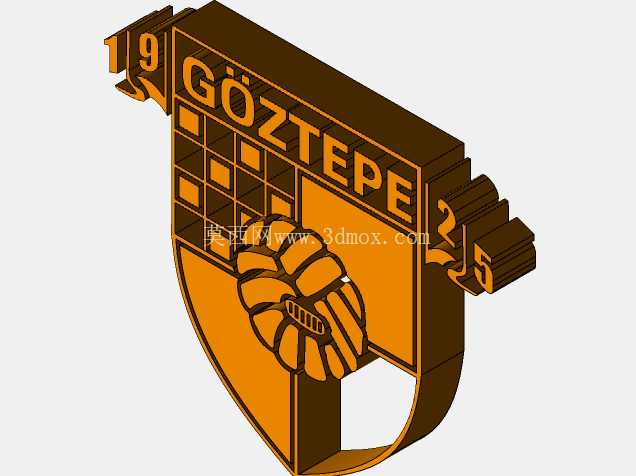

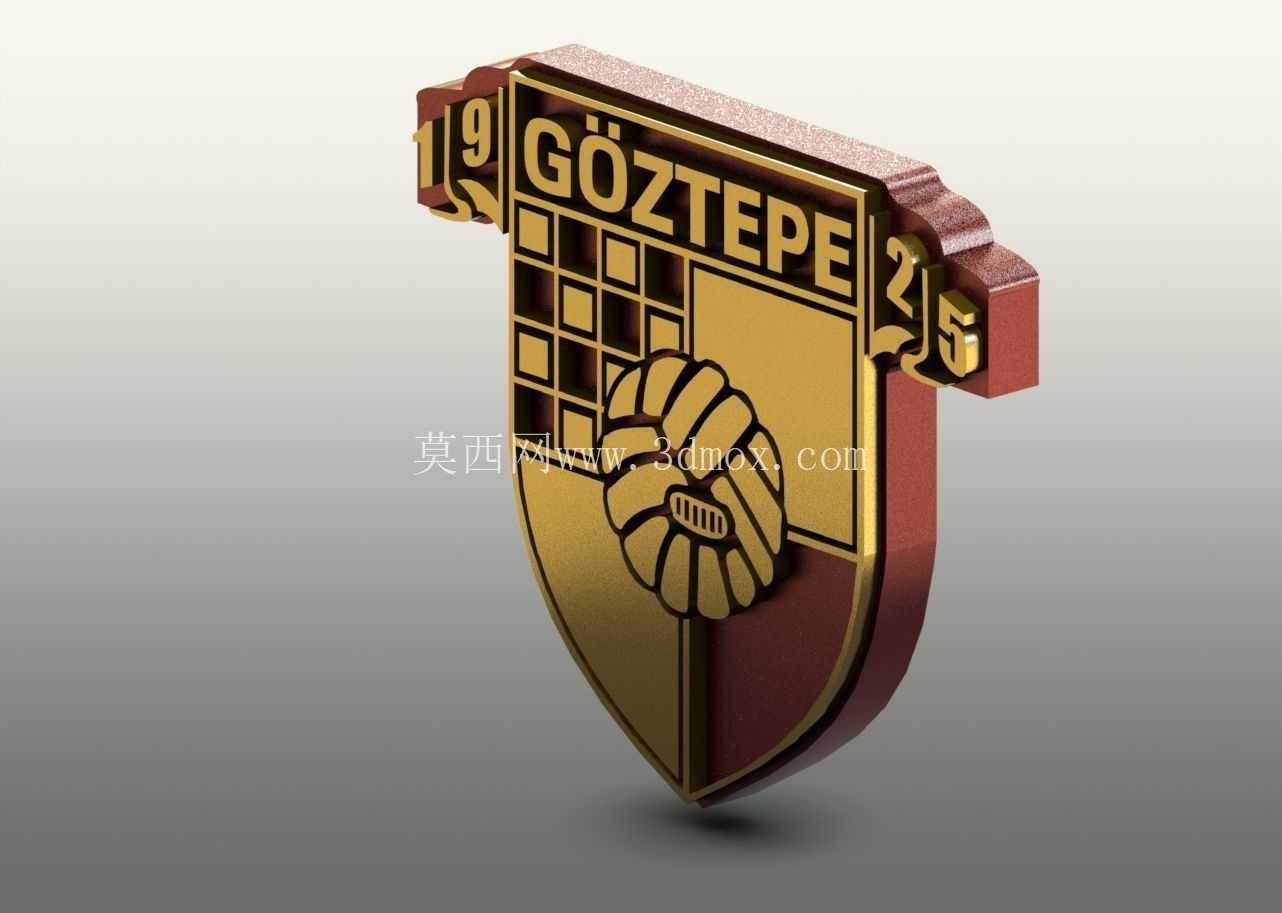

　　这款立体队徽造型的设计，最初的需求场景来自体育周边文创产品的实体化落地，区别于平面印刷的队徽标识，立体浮雕式的造型可应用于俱乐部周边纪念摆件、场馆墙面装饰标识、球迷周边收藏制品等多个场景，相比平面标识拥有更强的视觉冲击力与质感表现。从结构设计层面来看，整体采用盾形作为基础轮廓，这也是诸多体育俱乐部标识常用的轮廓形态，盾形的外边缘做了阶梯式的厚度分层处理，最外层的边框厚度大于内部图案区域，形成自然的视觉层次，避免整体造型过于扁平单调。两侧的数字标识区域做了突出于盾面的立体处理，数字边缘做了小角度的倒角，既避免锐边带来的加工风险，也能在光线照射下形成更柔和的反光效果。

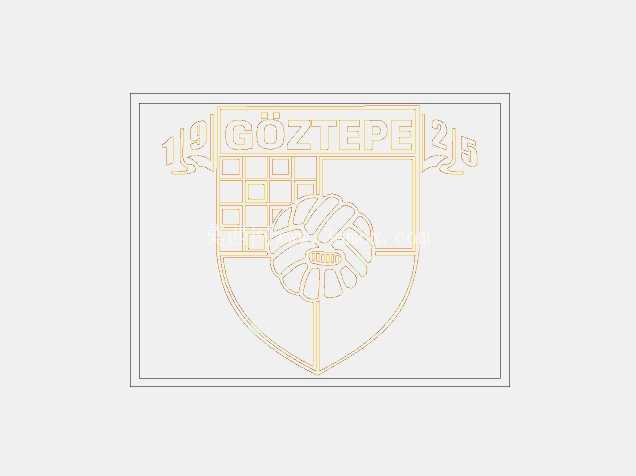

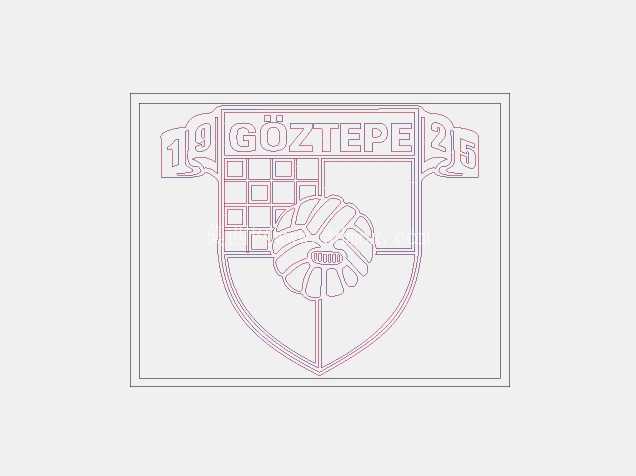

　　内部图案区域采用分块凹凸设计，棋盘格区域做下沉式凹槽处理，凹槽深度控制在整体厚度的三分之一，既保证图案的辨识度，也不会因为凹槽过深导致加工时出现清角困难、积灰难以清理的问题。中间的绳结造型是整个设计的细节重点，绳结的每一段扭纹都做了圆弧过渡，没有生硬的棱角，还原编织绳结的柔软质感的同时，也适配后续的表面处理工艺，不管是做金属喷涂还是树脂浇铸，都能避免应力集中导致的涂层脱落或者浇铸缺陷。设计过程中采用矢量图导入再进行三维拉伸的思路，先将平面矢量轮廓导入二维工程软件中完成线条的闭合校验，修正矢量图中存在的断点、交叉线问题，确保所有轮廓线都是连续闭合的单一闭环，避免后续三维建模时出现拉伸破面、特征失效的问题。

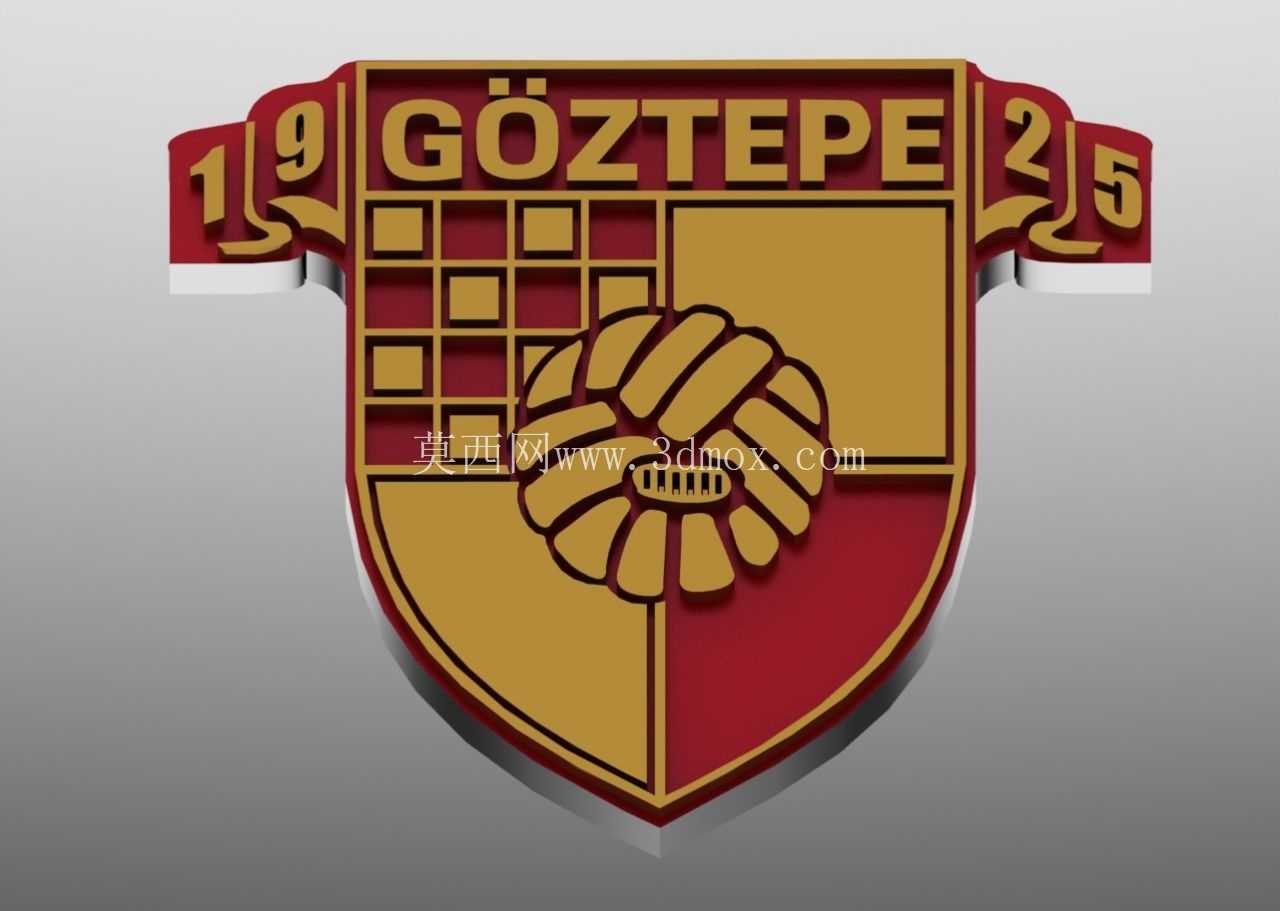

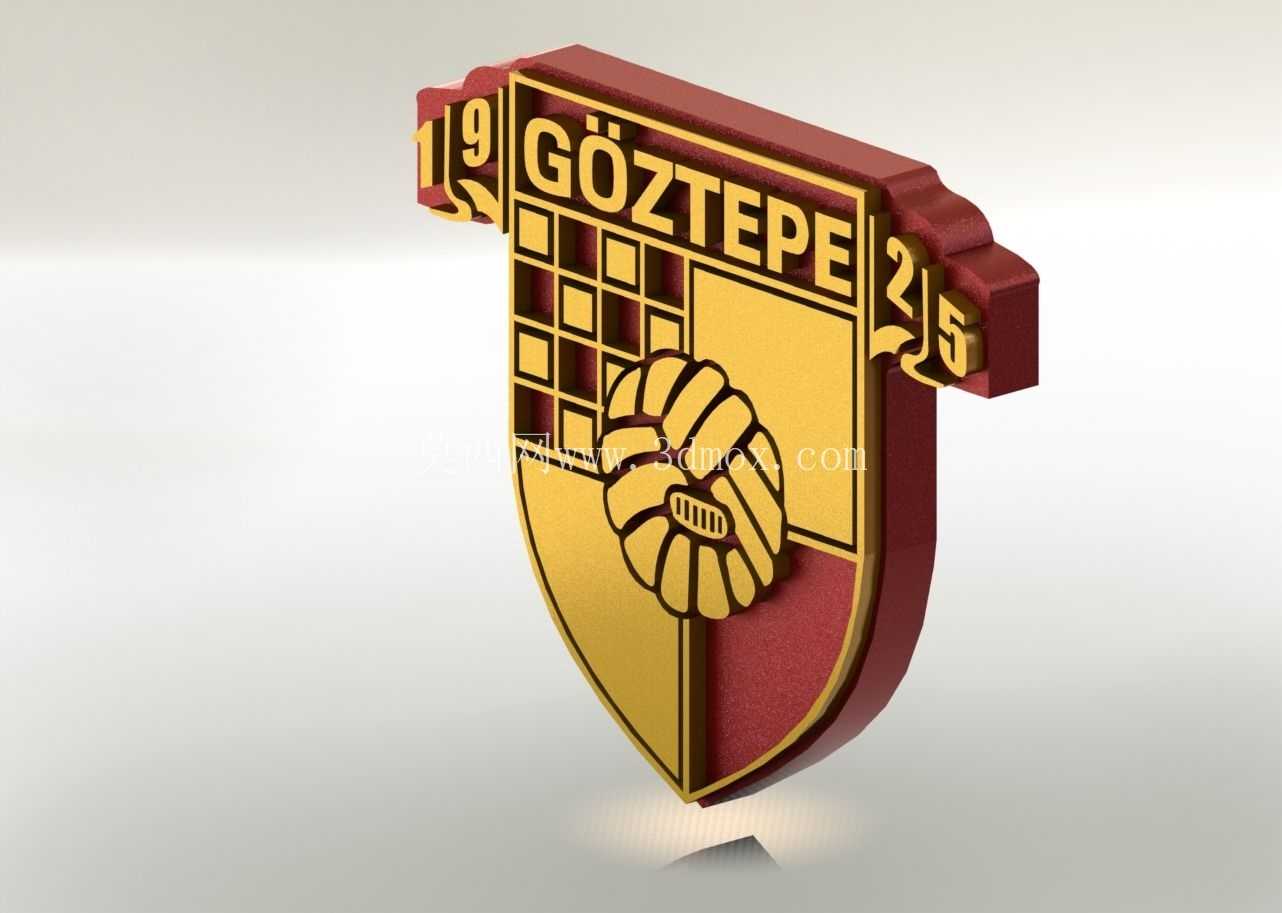

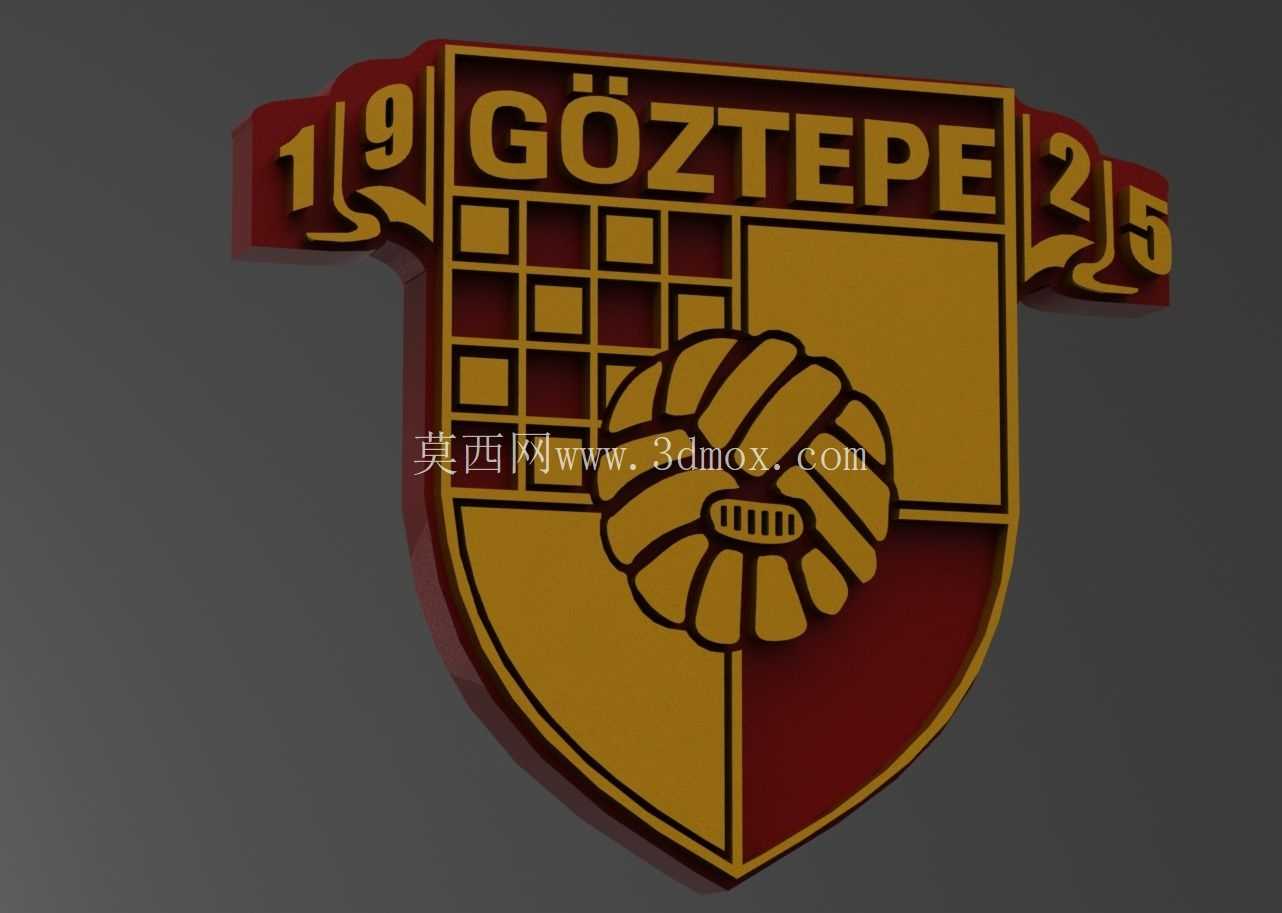

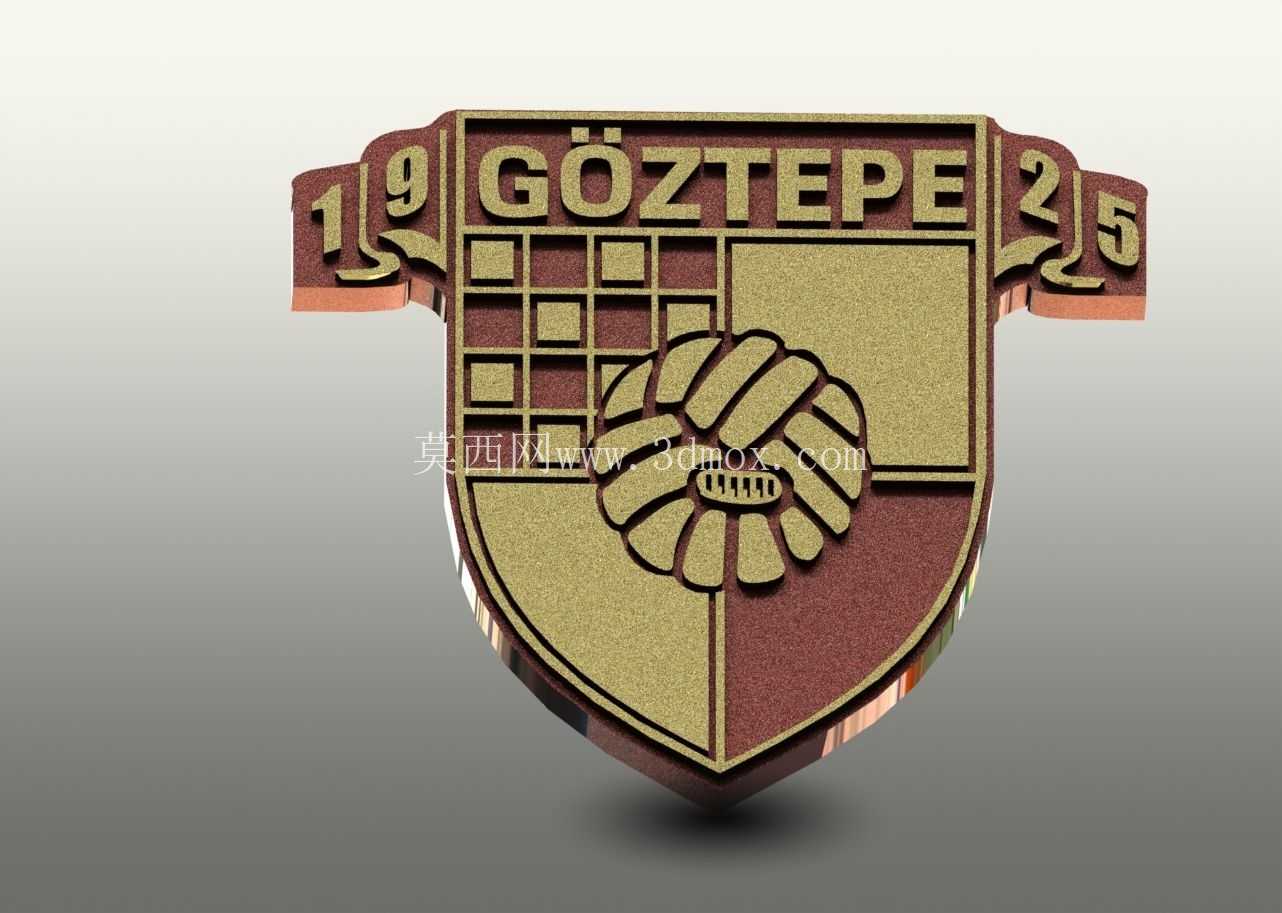

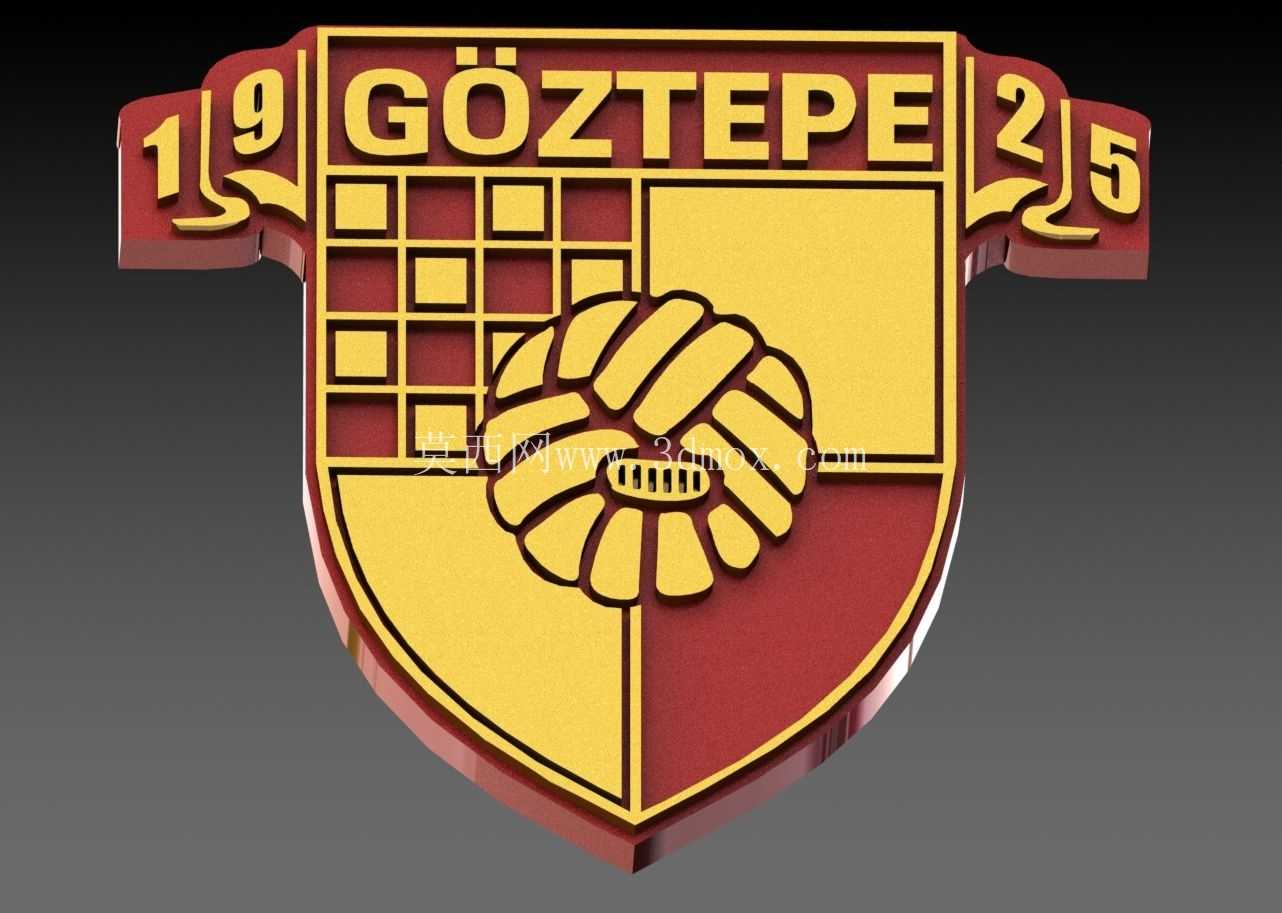

　　完成二维线条校验后再导入三维建模软件中，针对不同区域的图案分别设置拉伸高度，外边框拉伸高度最高，数字区域次之，内部图案区域根据视觉权重设置不同的凹凸高度，绳结部分采用扫掠特征完成，沿着绳结的走向绘制引导线，再绘制圆形截面沿引导线扫掠，之后对相交区域做布尔合并，确保整个模型是一个完整的实体，没有多余的碎面或者分离特征。从安装边界来看，整个造型的背部设计为平整平面，可直接粘贴于墙面、展示板上，也可在背部预留沉头孔位，采用螺丝固定的方式安装于硬质基材上，整体厚度控制在合理范围，不会因为过厚导致安装后突出过多影响通行，也不会因为过薄导致立体效果不足。表面质感的设计上，采用分色处理的思路，金色区域做亮面金属质感，酒红色区域做半哑光质感，两种质感形成对比，进一步强化图案的辨识度，不同区域的分界处做了0.1mm的微小凸棱，避免后续表面上色时出现颜色串色的问题，降低后期表面处理的难度。在实际应用中，这款造型除了作为文创摆件之外，也可缩小尺寸制作成胸针、纪念徽章等小型周边，放大尺寸后可作为俱乐部场馆的外墙标识，不同尺寸下的结构强度都经过校验，小型尺寸下没有过于细小的易断裂特征，大型尺寸下背部可增加加强筋结构，避免大尺寸板材出现变形问题。

　　建模过程中所有的特征都采用参数化设计，后续如果需要调整队徽的细节、修改整体厚度或者调整安装孔位，都可以直接通过修改参数完成，不需要重新绘制轮廓，大幅提升后续改型的效率。针对不同的加工工艺，模型也做了对应的适配，如果采用CNC铣削加工，所有的内角都做了适配刀具半径的圆角处理，不需要后续额外的电火花清角工序；如果采用3D打印加工，所有悬空位置都添加了最小角度的自支撑结构，打印时不需要额外添加过多支撑，减少后处理的工作量；如果采用铸造工艺，所有的壁厚都保持均匀，避免出现壁厚突变导致的铸造缩孔缺陷。
