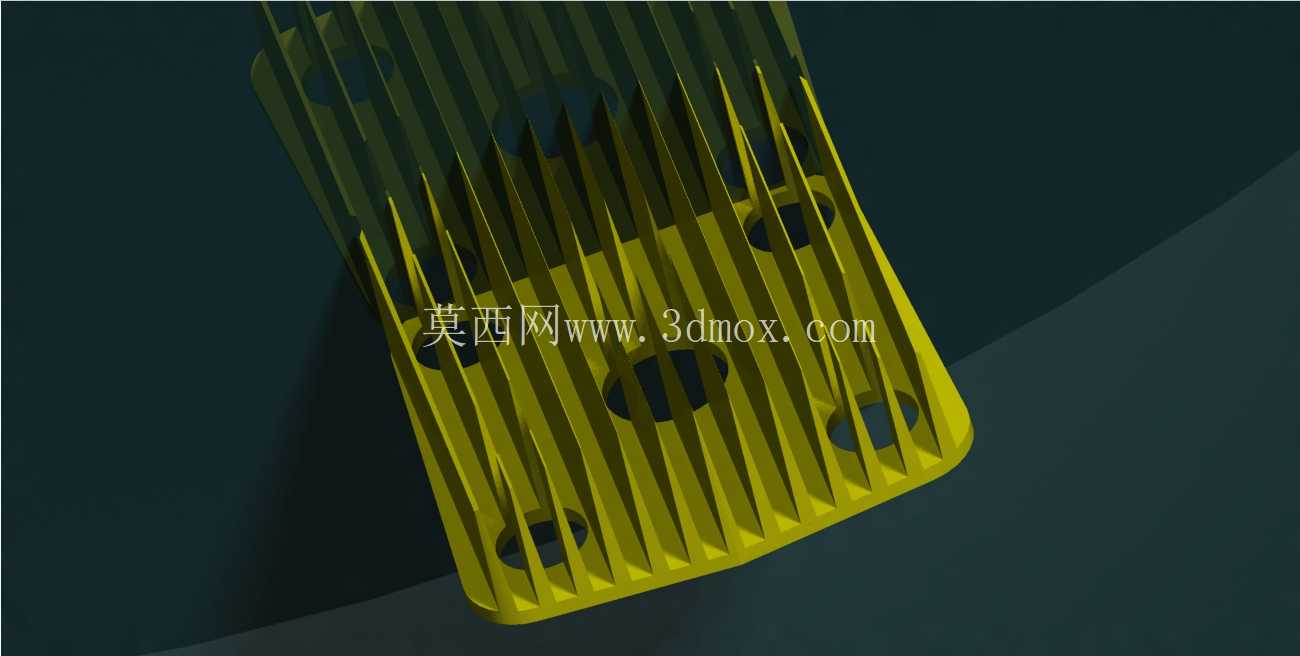

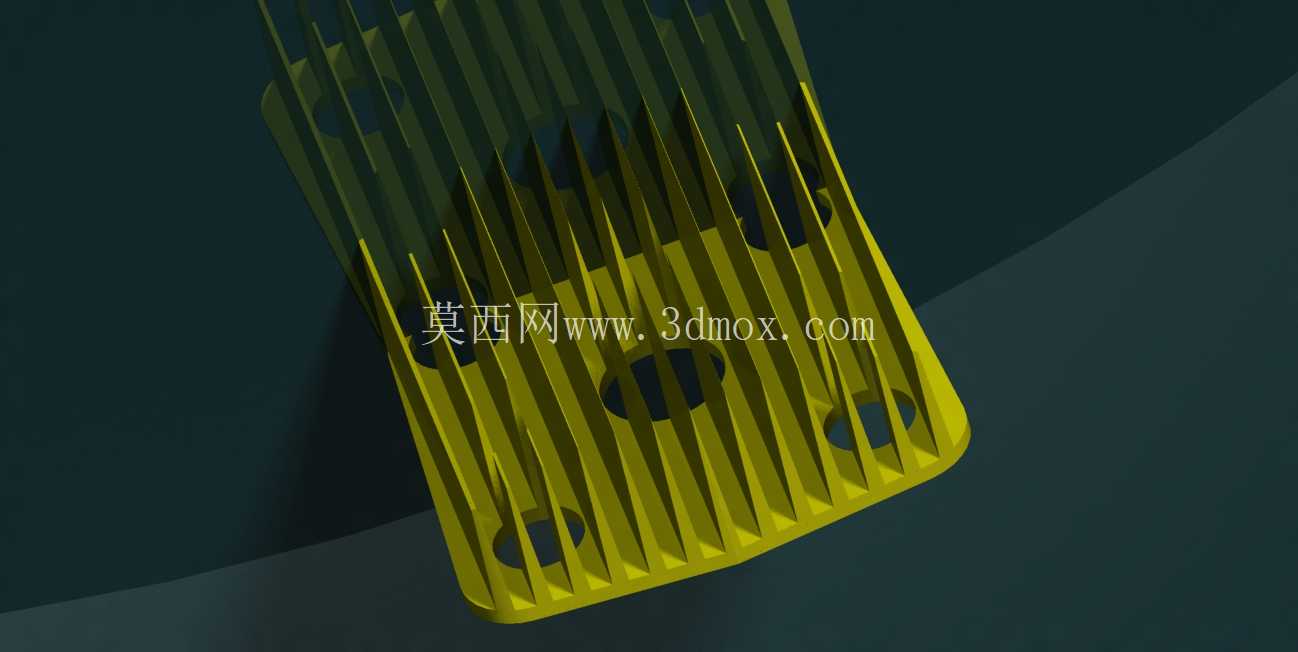

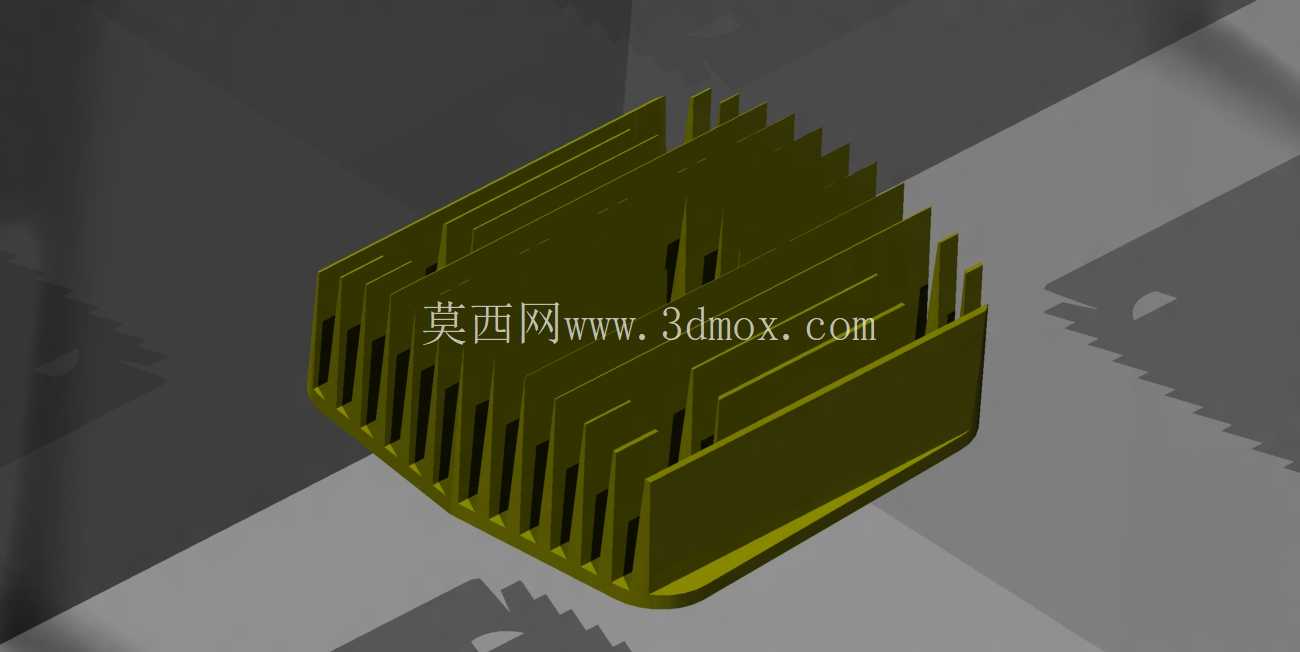

带安装孔梳齿式挤压成型围栏结构

　　该梳齿式围栏构件主要应用于小型设备的端部防护、物料筛分导向以及流体整流场景，在小型挤出生产线的出料端，这类带均匀梳齿的围栏可以对刚挤出的软质型材做初步的规整导向，避免出料偏移导致的型材变形；在小型通风设备的进风端，该结构也可作为防护格栅使用，既保证通风通流面积，又能阻挡大尺寸异物进入设备内部造成叶轮损坏；在部分轻工物料输送线的侧边，这类围栏也可作为挡边构件，防止细小颗粒物料从输送间隙掉落。从功能特性来看，该构件采用等间距梳齿排布，每根齿条的厚度均匀一致，齿间间隙保持统一公差，能够保证通流或者物料通过时的均匀性，不会出现局部间隙过大或过小导致的筛分、整流效果偏差。

　　构件底部的安装基板做了圆弧过渡处理，避免直角位置的应力集中，在长期受物料冲击或者气流振动的工况下，不会出现基板根部断裂的问题。基板上预留的三个圆形安装孔，呈三角形排布，安装时可以通过螺栓直接固定在设备的安装基面，三角形的孔位布局相比单排孔拥有更好的抗扭转性能，即使设备运行过程中存在持续振动，连接位置也不容易出现松动移位。设计过程中，首先根据应用场景的通流或者物料通过需求确定齿间间隙尺寸，间隙大小既要满足过流或者过料的流量要求，又要保证足够的阻挡防护能力，避免尺寸超标的异物穿过；其次确定梳齿的厚度与高度比例，齿条厚度过薄会导致整体刚性不足，受外力冲击容易弯折变形，厚度过厚则会占用过多通流面积，降低过流或者过料效率，经过反复校核，最终确定的齿厚与齿高比例能够在保证结构刚性的前提下，最大化有效通流面积。

　　基板部分的厚度设计兼顾安装强度与整体重量，三个安装孔的位置避开了梳齿的根部受力区域，螺栓锁紧时的压紧力不会传导到齿根位置造成齿条变形，安装孔的沉台设计可以让螺栓头完全埋入基板表面，不会突出平面影响后续的相邻构件装配。从安装边界来看，该构件整体为单侧弧形收边的矩形结构，安装基面需要预留与基板尺寸匹配的平整安装面，三个安装孔的中心距需要严格匹配，避免安装时出现孔位错位导致的强制装配，强制装配会让构件产生内应力，在后续运行受振动时容易出现齿条断裂的问题。梳齿的伸出方向需要正对物料或者气流的来向，避免齿条侧面长期受侧向力导致弯折，安装完成后需要检查所有齿条的间距一致性，若出现个别齿条变形偏移需要及时校正，保证间隙均匀。

　　在挤压成型工艺适配方面，该构件的所有截面均保持一致，没有倒扣或者侧凹结构，非常适合采用挤压工艺一次成型，成型后仅需要对端部安装孔进行机加工即可完成成品制作，生产效率高，批次一致性好，适合批量生产应用。齿条端部做了微小的倒角处理，既可以去除挤压成型后的毛刺，避免安装维护时划伤操作人员，也能减少物料或者气流通过时的端部阻力，降低运行过程中的风噪或者物料卡滞概率。在实际选型应用时，需要根据具体的工况载荷确定构件的材质，若用于有腐蚀的工况，可以选用耐腐蚀的合金材质，若用于普通通风防护场景，采用常规工程塑料或者轻质铝合金即可满足使用要求，不同材质的构件仅需要调整挤压工艺参数，结构本身不需要做改动，适配性较强。
