拉达VAZ2105汽车发动机三维建模作品

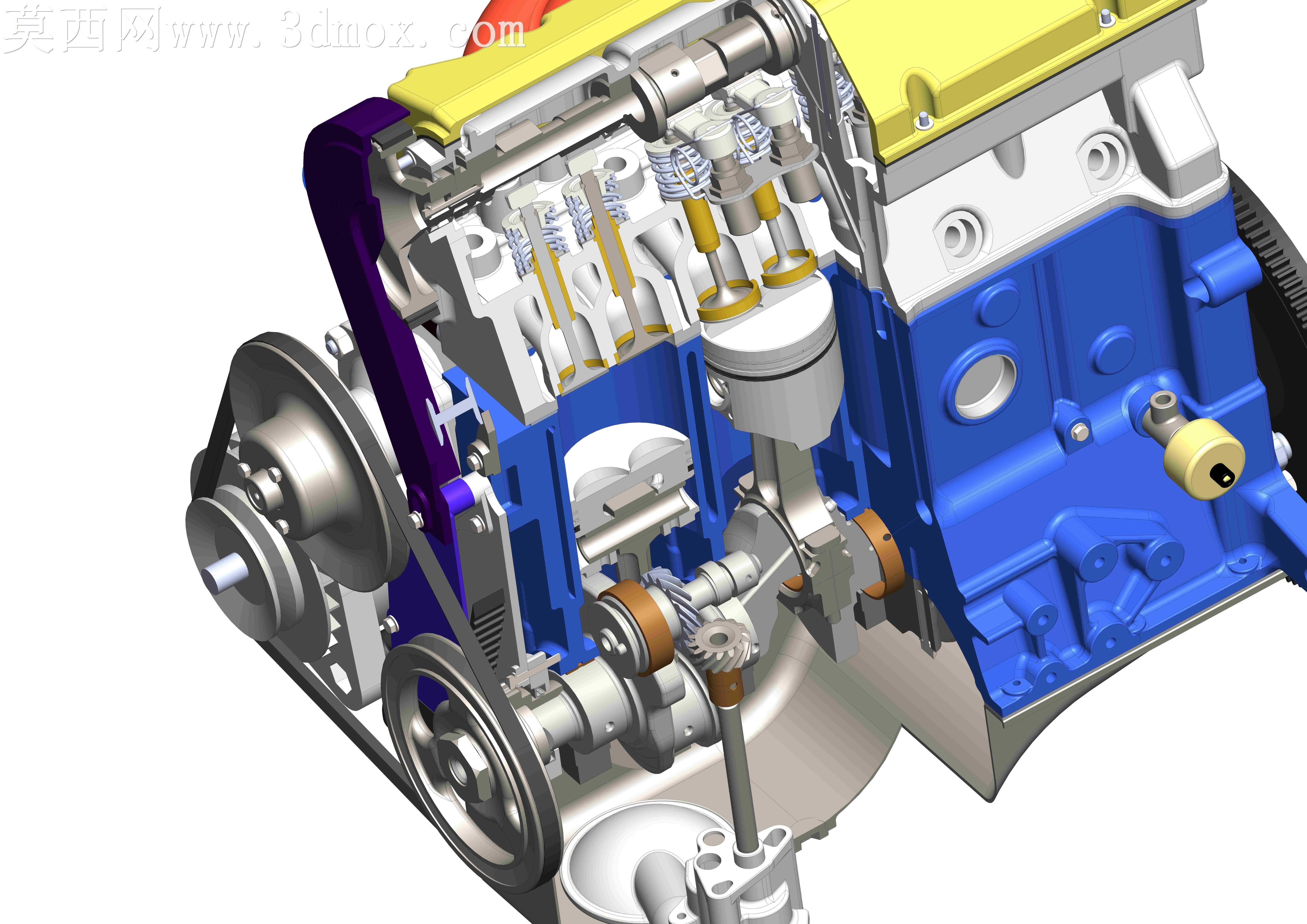

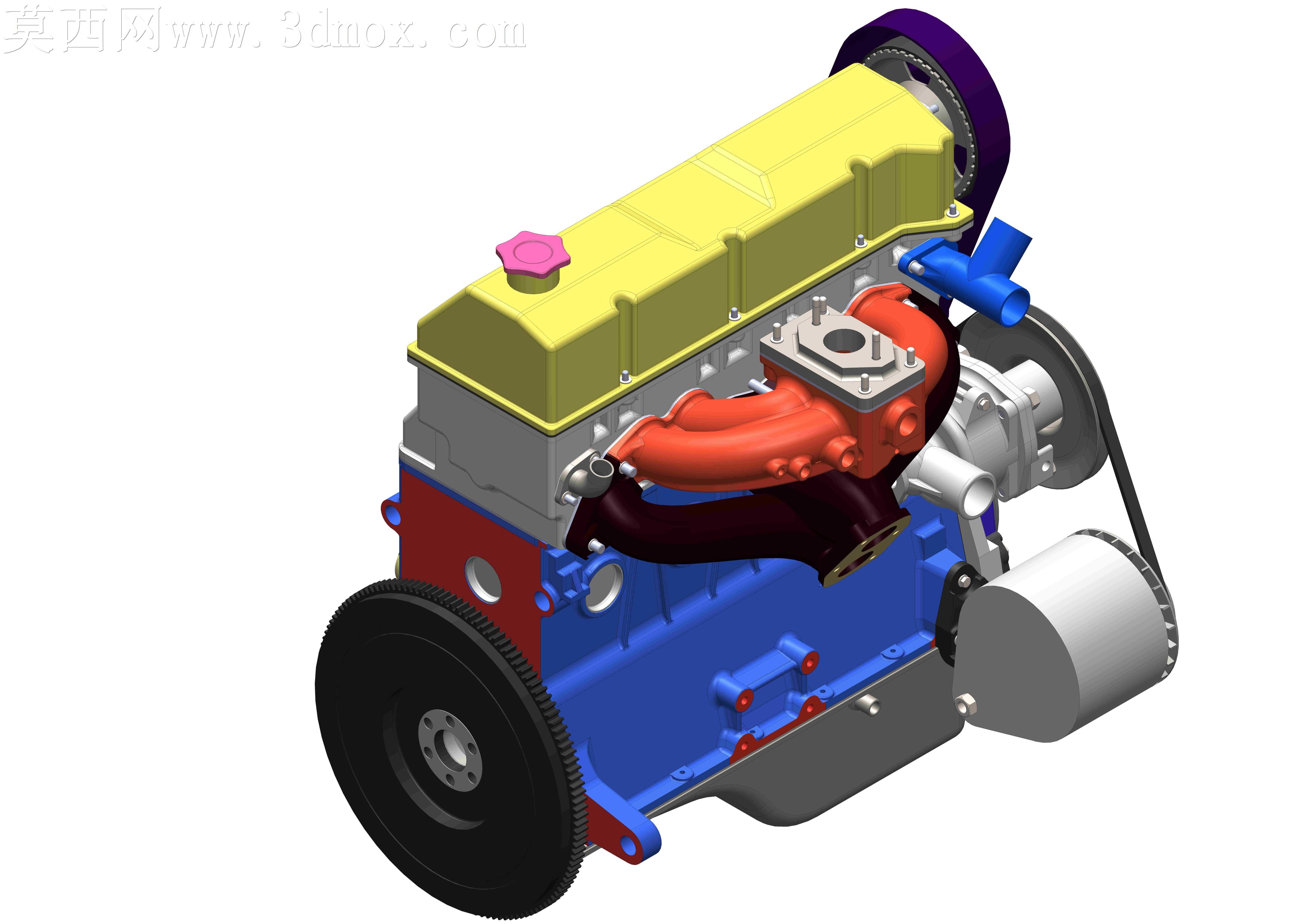

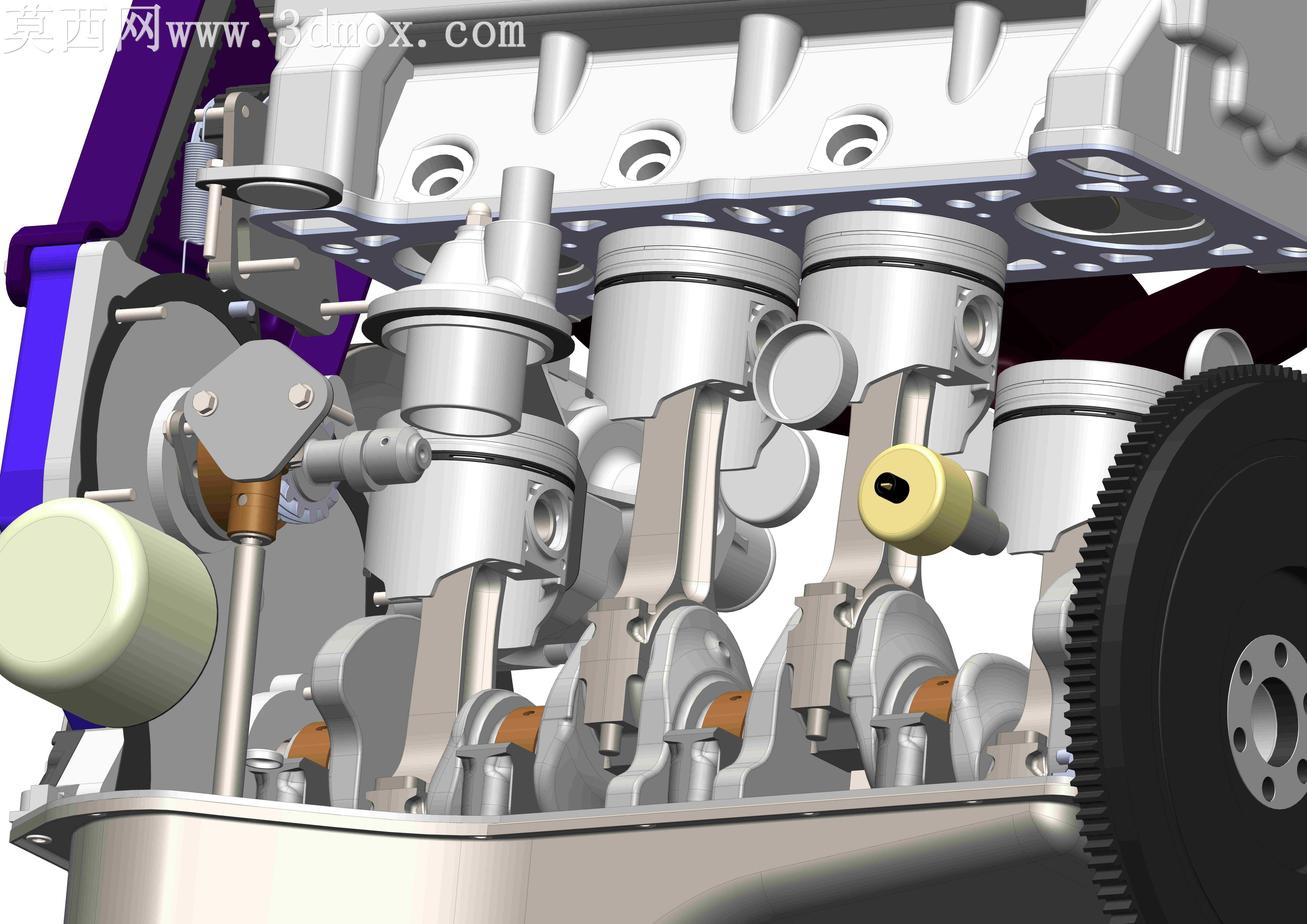

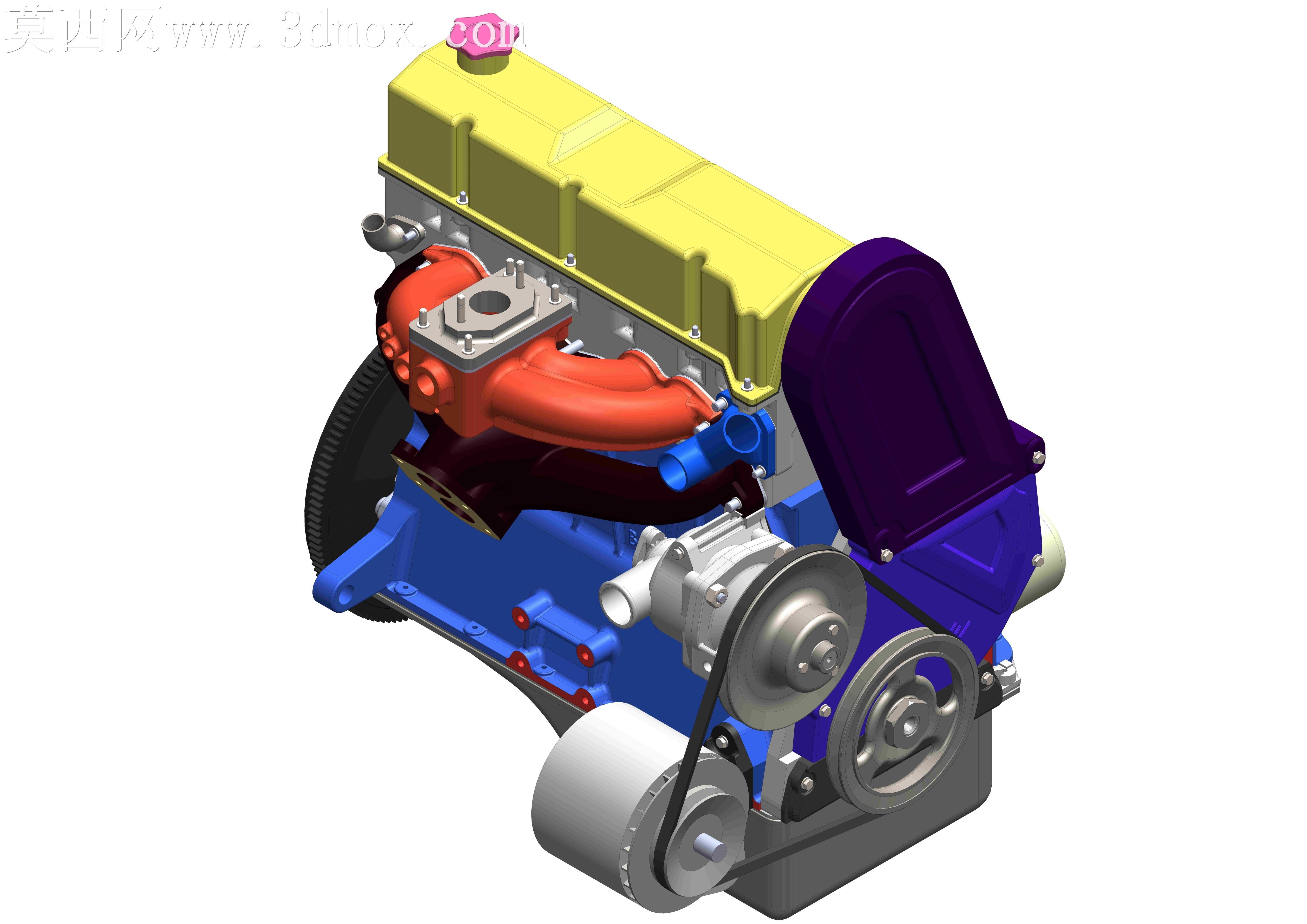

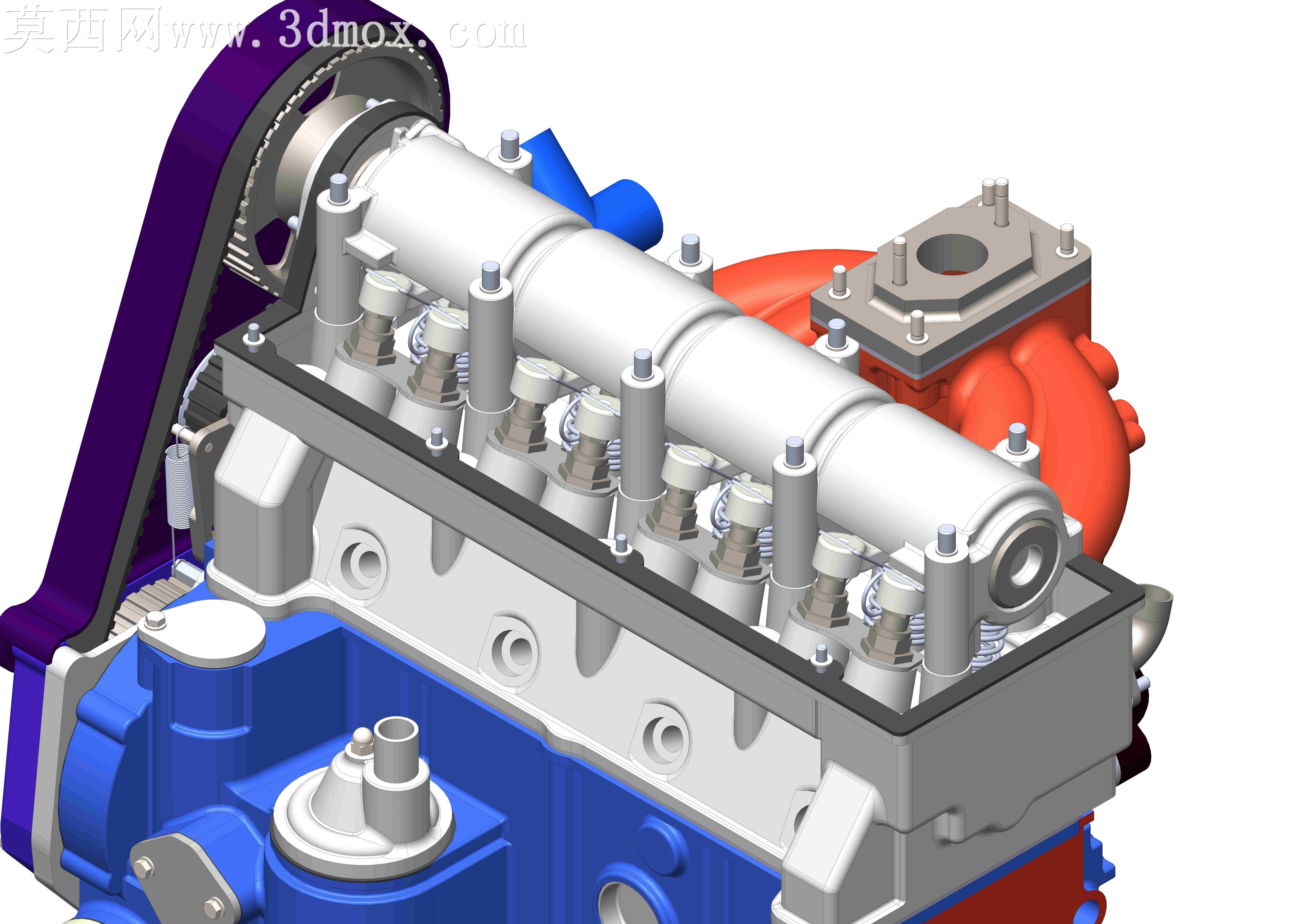

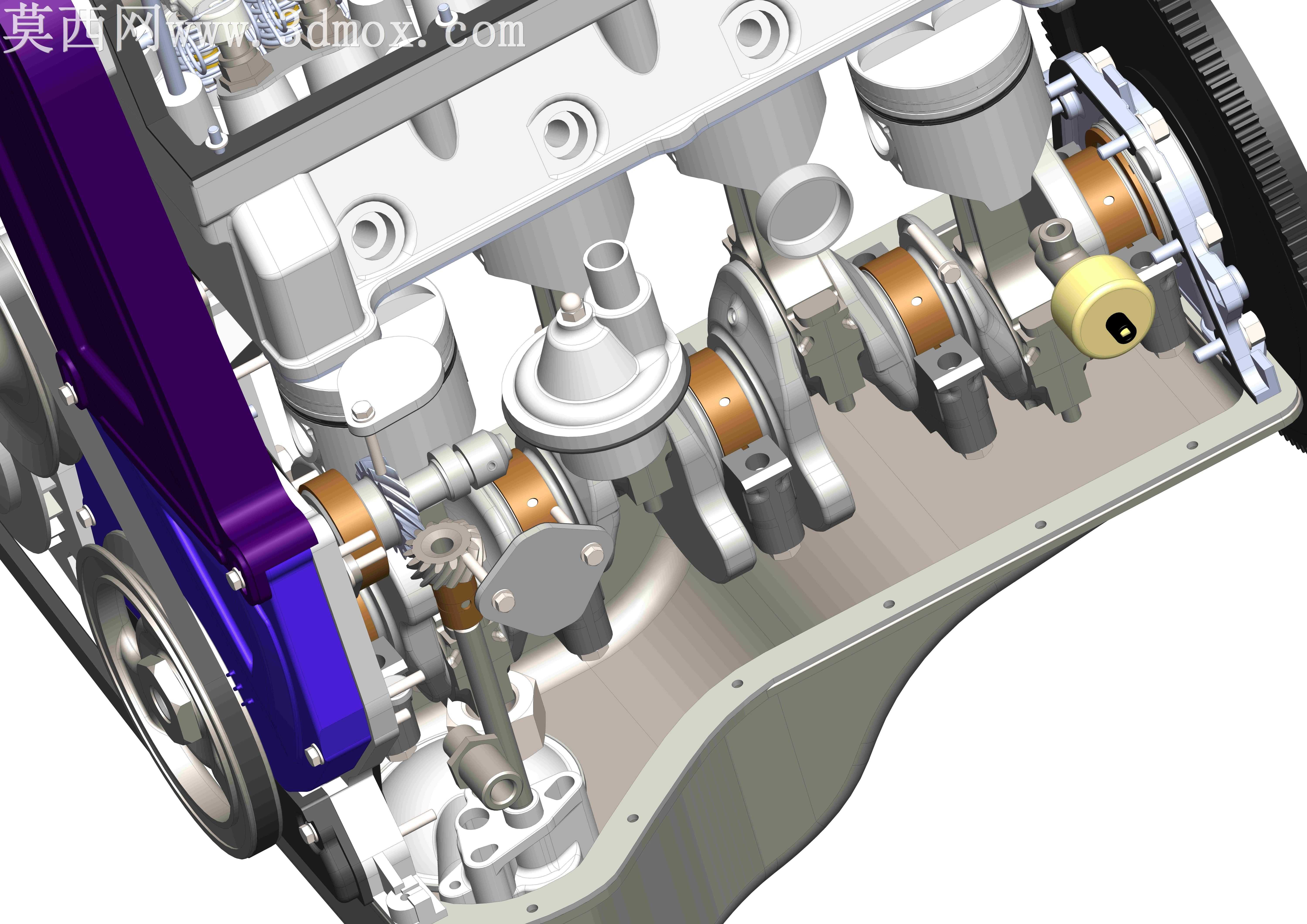

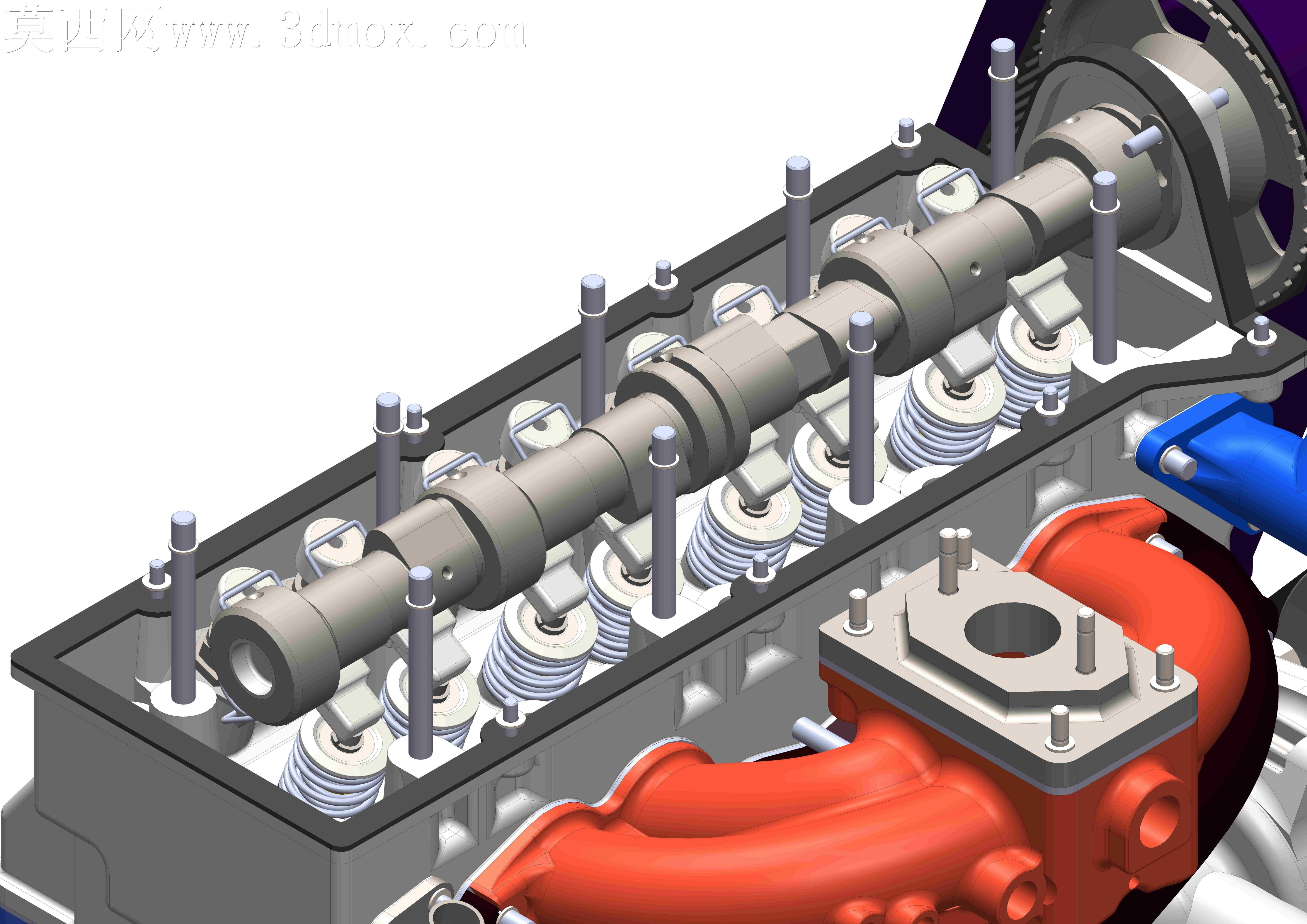

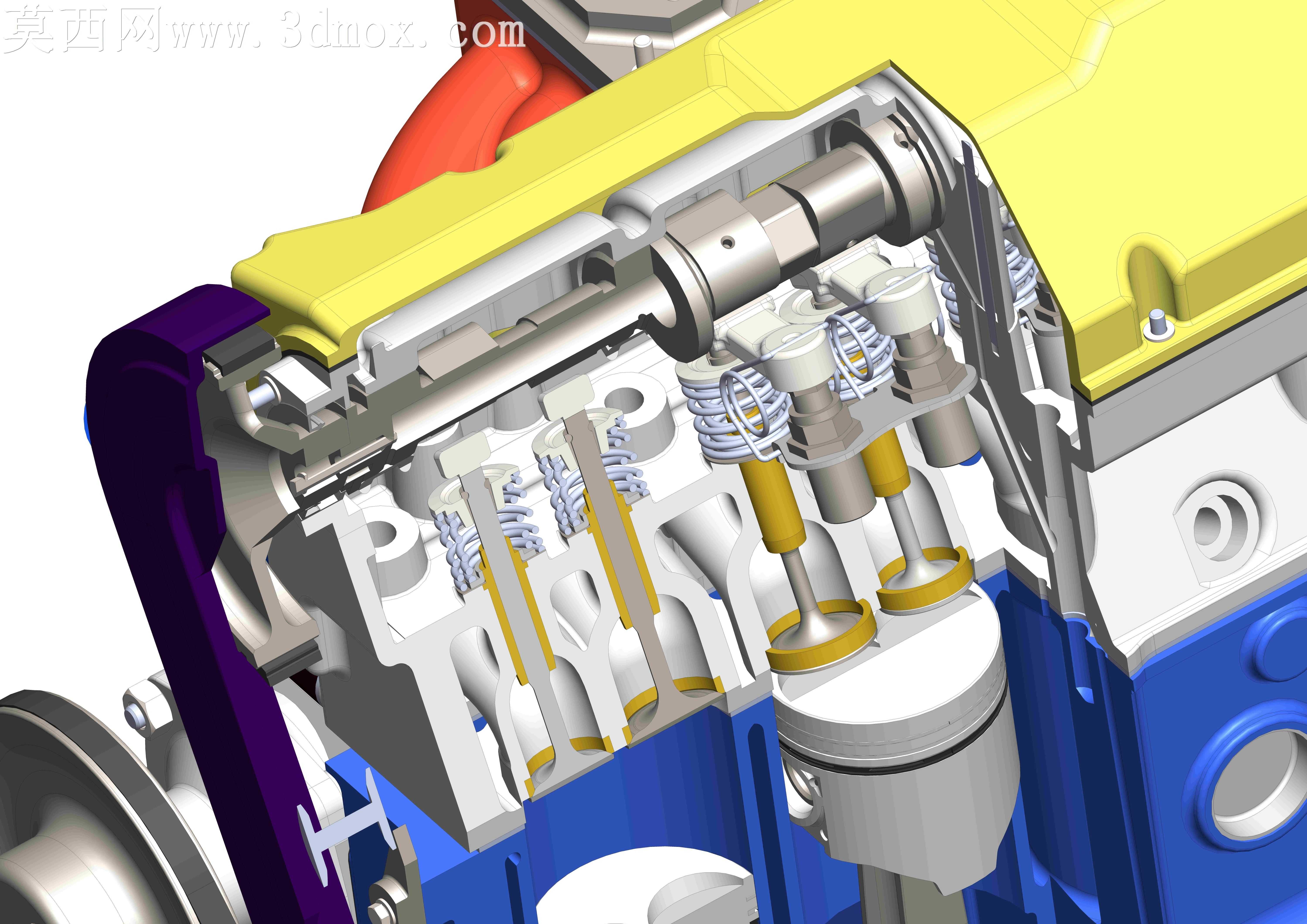

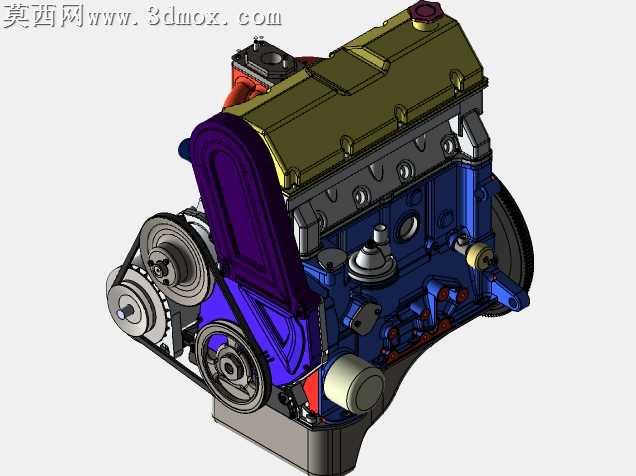

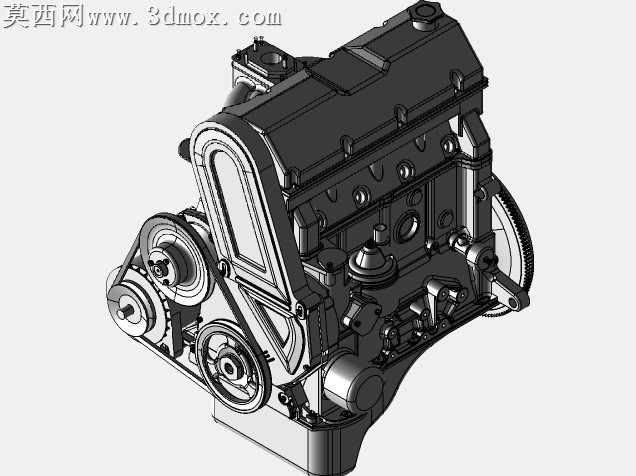

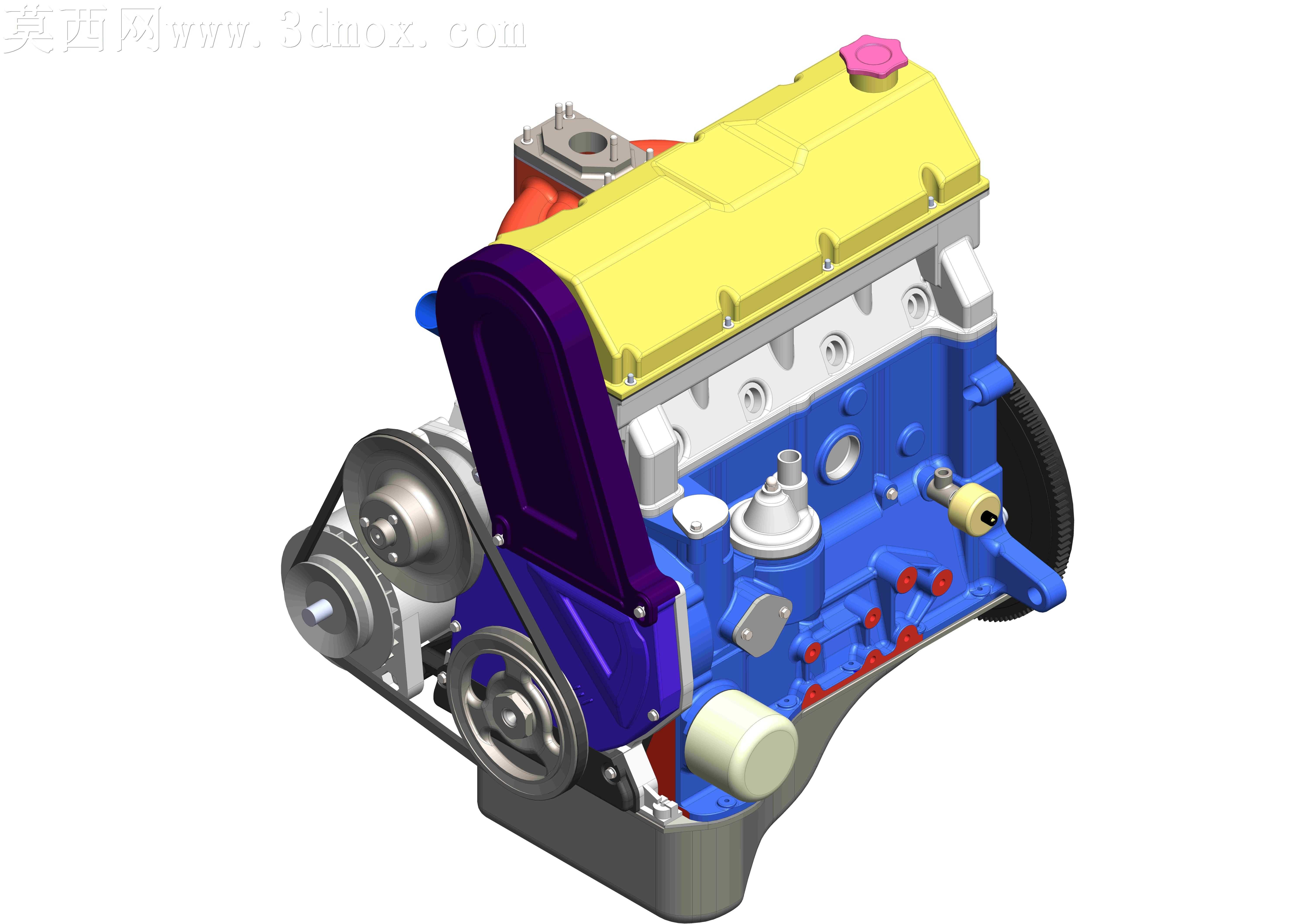

本作品为拉达VAZ2105车型配套的直列四缸发动机三维建模成果，建模过程以实机测绘数据为核心参考，针对卡尺可直接测量的小尺寸结构做了毫米级精度还原，大尺寸轮廓部分结合同系列VAZ2101-2107机型的通用缸体基准做了校准，保证整体结构比例与装配逻辑完全符合实机状态。建模阶段优先还原了该机型独有的皮带驱动配气机构，这也是该1.3升排量机型区别于同品牌其他经典动力单元的核心特征，从前端皮带轮系的张紧轮、发电机带轮、水泵带轮布局，到缸盖部分的气门室盖、火花塞安装位、分电器接口，再到缸体部分的油底壳轮廓、冷却水道接口、机油滤清器安装座、启动机安装位，所有外部功能结构都做了完整复刻，没有省略关键的装配连接特征。材质与渲染阶段针对发动机不同部件的实际材质做了区分设置：气门室盖采用哑光黄工程塑料材质，缸体采用铸造蓝涂装金属材质，前端正时罩采用深紫硬质塑料材质，皮带轮系采用镀锌亮面金属搭配黑色橡胶皮带材质，各类油水管路接口做了对应的金属或橡胶质感区分，顶部加液口盖采用醒目的粉色塑料材质做标识，整体渲染效果清晰区分各个功能部件，直观呈现发动机的外部结构布局。设计思路上以还原民用小排量车用发动机的典型结构为核心，没有做过度的参数化性能优化设计，重点突出该款机型的经典结构特征，既可以作为汽车动力结构教学的直观演示模型，也可以作为老款车型整备改装的结构参考素材，模型完整保留了各个部件的独立装配层级，可支持后续的拆解动画制作、结构剖面展示等拓展应用，能够满足不同场景下对该款经典发动机模型的使用需求。
