川崎ZX6R摩托车直列四缸发动机结构

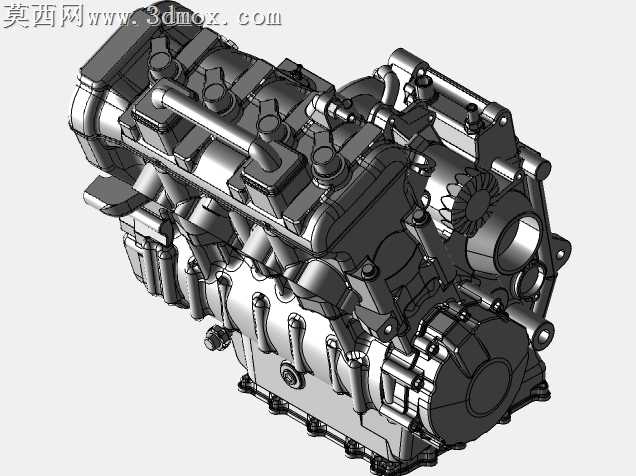

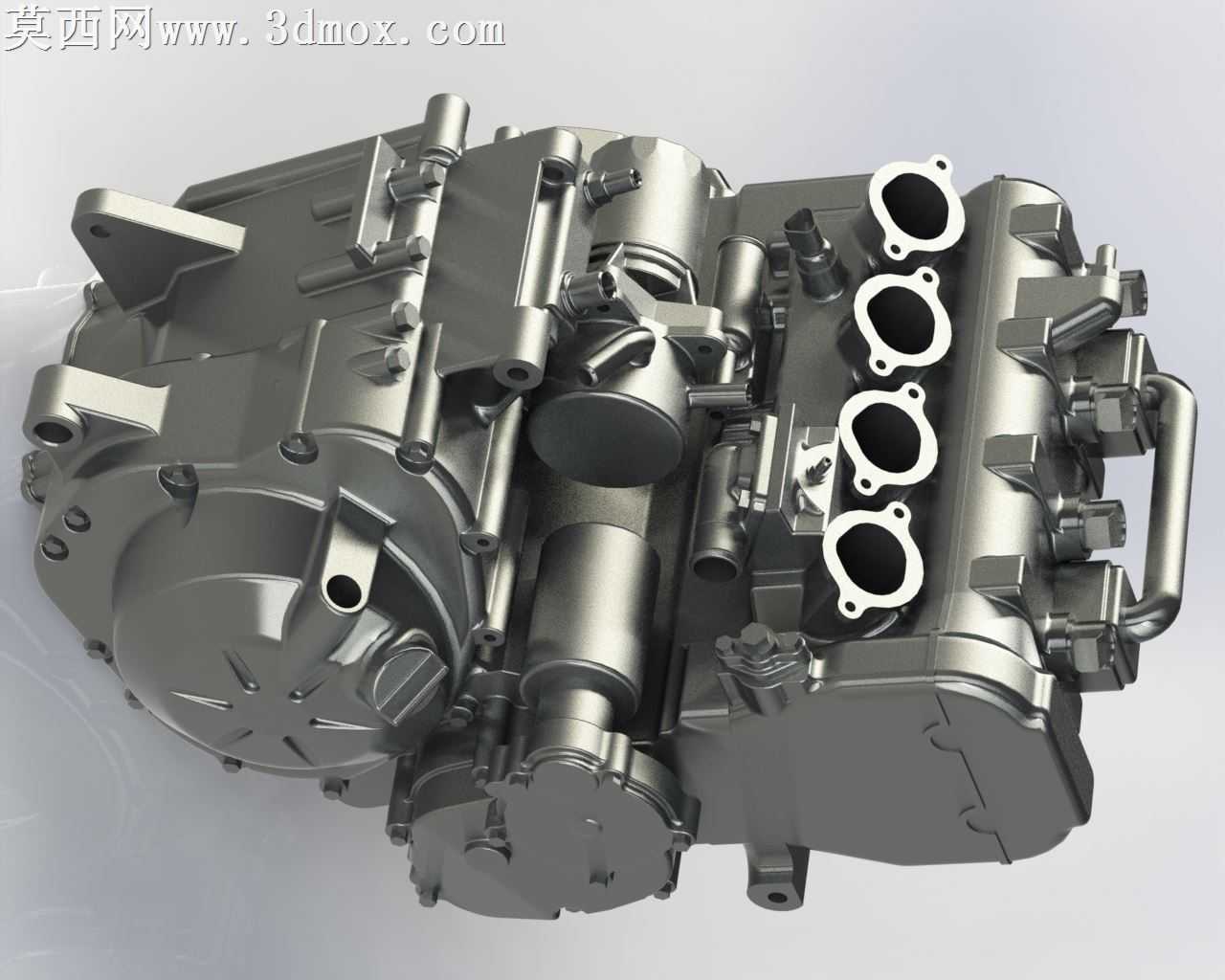

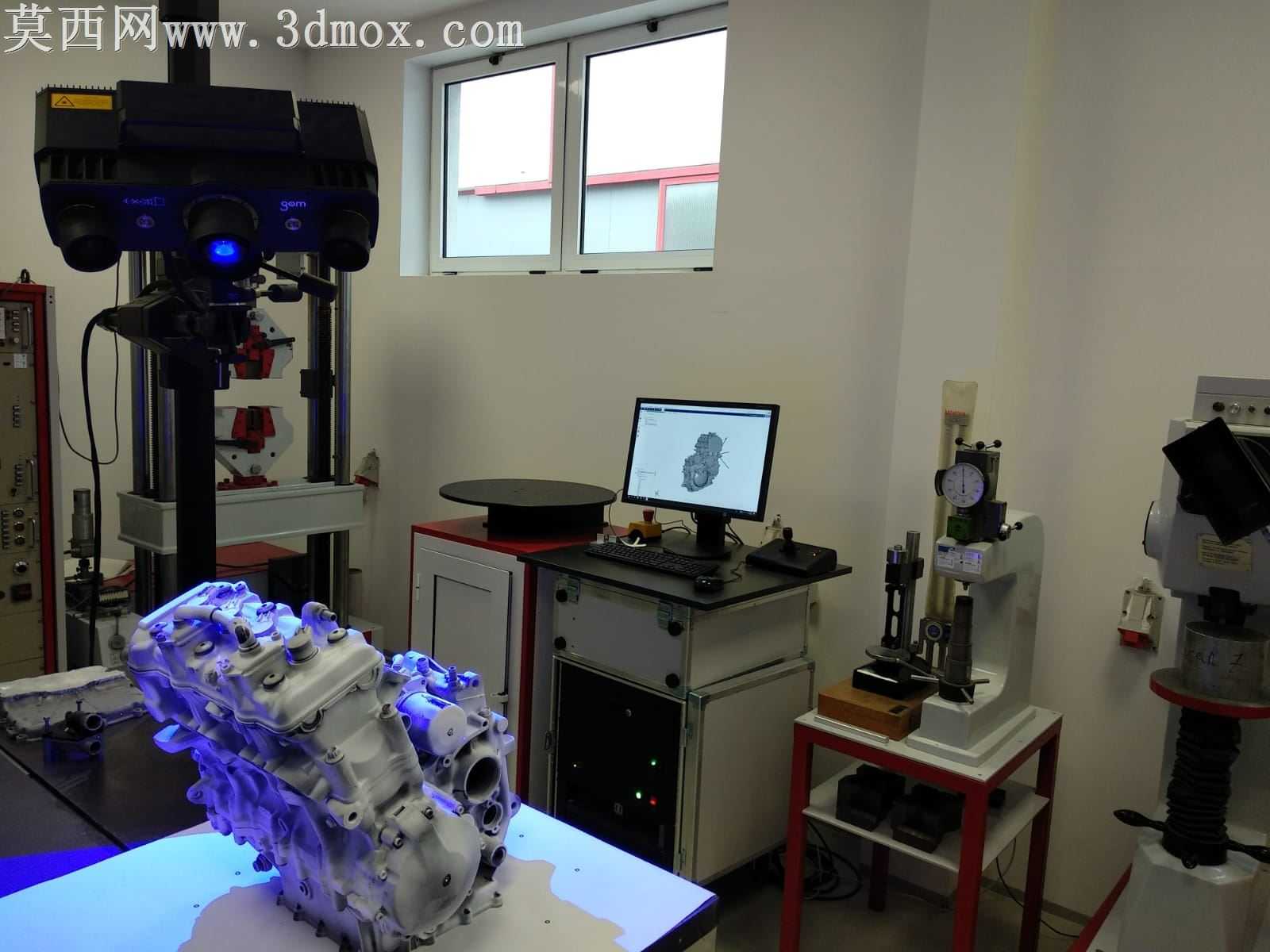

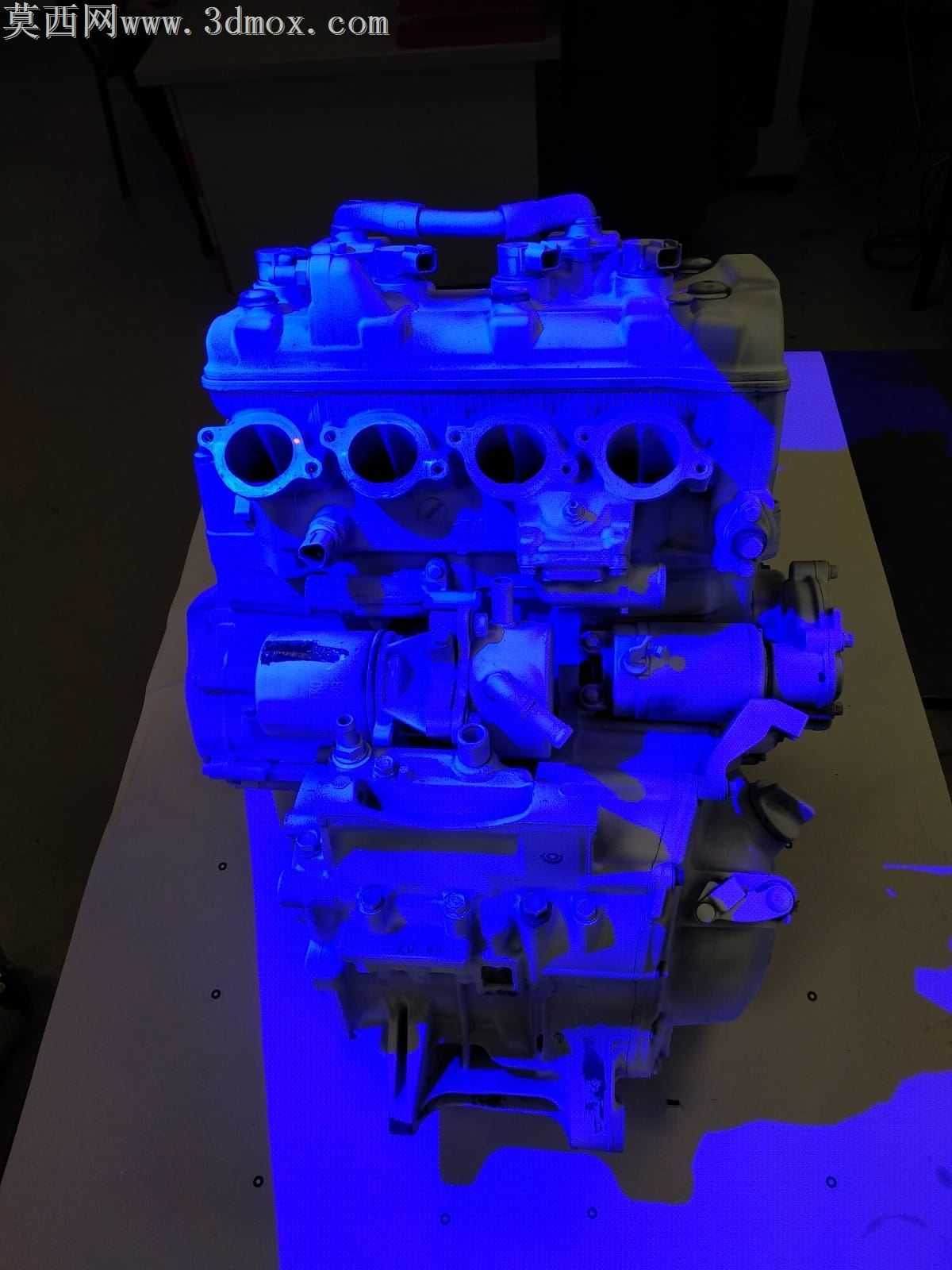

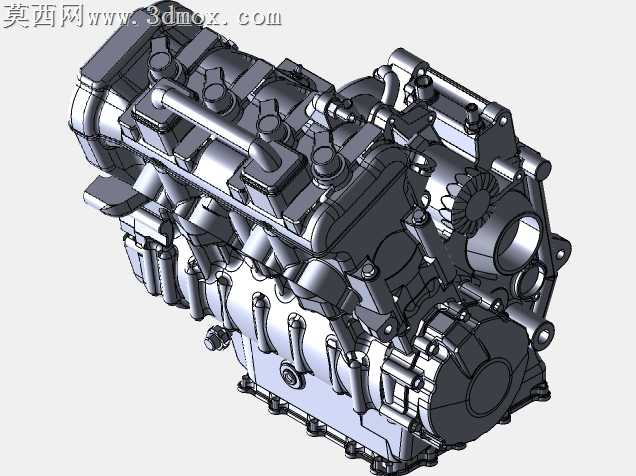

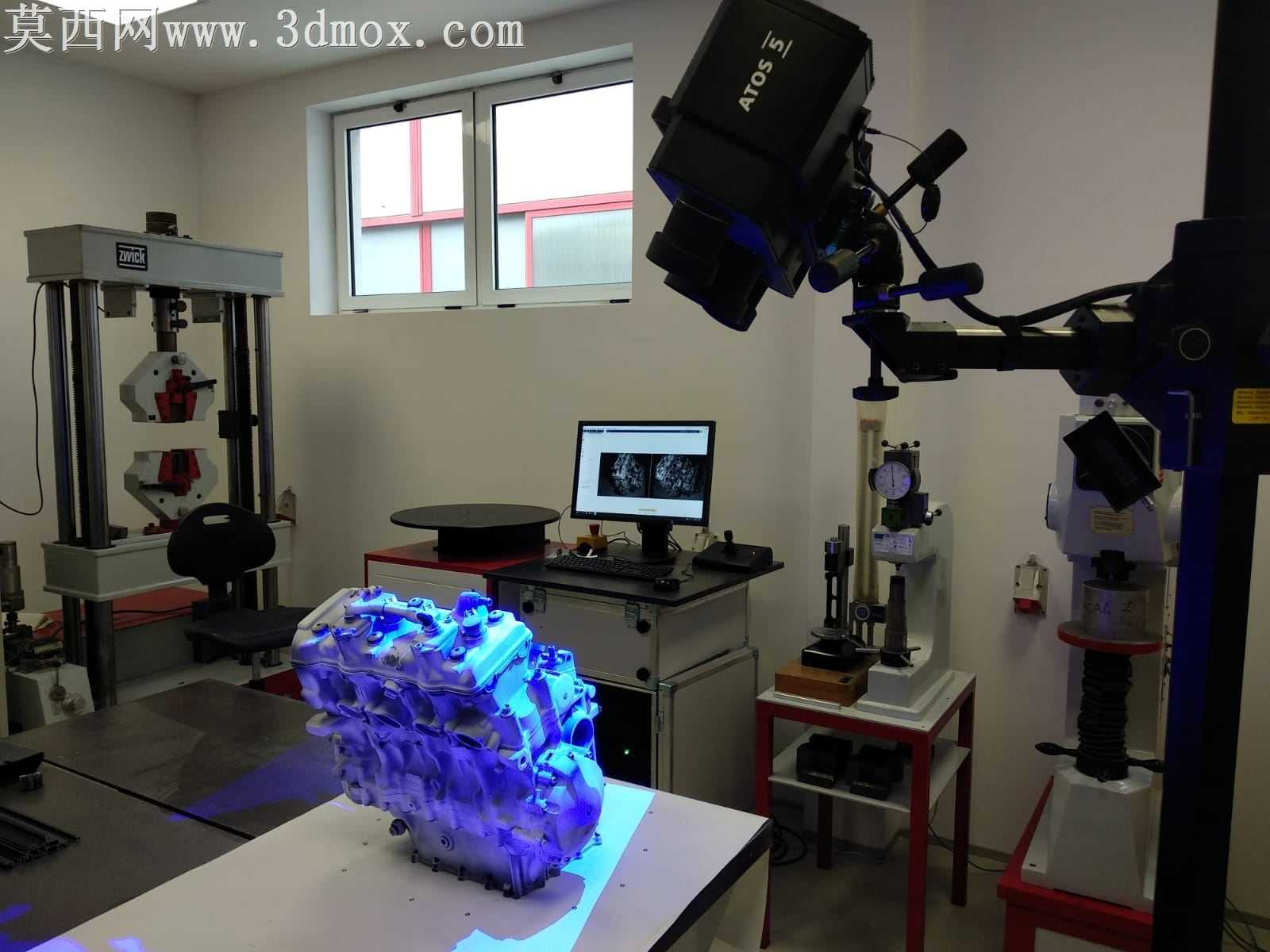

本作品为川崎ZX6R 2007款摩托车搭载的直列四缸动力总成三维建模成果，建模过程基于实机扫描数据逆向重构完成，整体还原了该款高转速摩托车发动机的核心外部结构与装配关系。建模阶段首先对扫描获取的点云数据进行降噪、对齐、曲面拟合处理，将离散的扫描数据转换为连续的三维曲面，再通过实体建模命令完成各个零部件的实体化构建，过程中严格控制关键装配面的形位公差，核心配合区域的尺寸精度控制在0.2-0.5毫米区间，保证各部件之间的装配逻辑与实机完全一致。材质渲染阶段针对发动机不同部位的材质特性做了区分处理：发动机曲轴箱、缸盖等主体铸铝部件采用磨砂铸铝材质，调整了材质的粗糙度、金属度参数，还原铸铝件表面细微的颗粒质感与哑光金属光泽；进气管接口、安装吊耳等机加工部位采用亮面铝合金材质，突出机加工面的平整高光特性；密封胶圈、管路等橡胶部件采用哑光深色橡胶材质，调整材质的漫反射参数还原橡胶的吸光质感；金属油管、紧固件等部件采用抛光金属材质，添加细微的使用痕迹贴图提升真实感。结构呈现上完整还原了直列四缸发动机的四进气道布局，清晰展示了缸盖侧四个独立节气门安装位的排布结构，同时还原了发动机左侧离合器边盖、右侧磁电机边盖的外部轮廓，以及箱体上的安装吊耳、油道接口、传感器安装位等细节结构；建模过程中对扫描缺失的油底壳、水泵、链轮、离合器拉杆、部分传感器等部件做了标注说明，明确了现有模型的结构覆盖范围。设计思路上以还原发动机外部装配结构为核心目标，优先保证发动机整体外轮廓、安装点位、接口尺寸的准确性，为摩托车改装设计、车架适配设计、外观覆盖件设计提供精准的三维参考依据，模型包含STEP、IGES等通用交换格式，可直接导入各类三维软件进行后续的装配验证、工程出图、运动仿真等工作，也可用于摩托车相关的教学演示、结构科普场景，帮助学习者直观理解直列四缸摩托车发动机的外部布局与结构特点。
