爱格升LX台式显示器升降支架结构设计

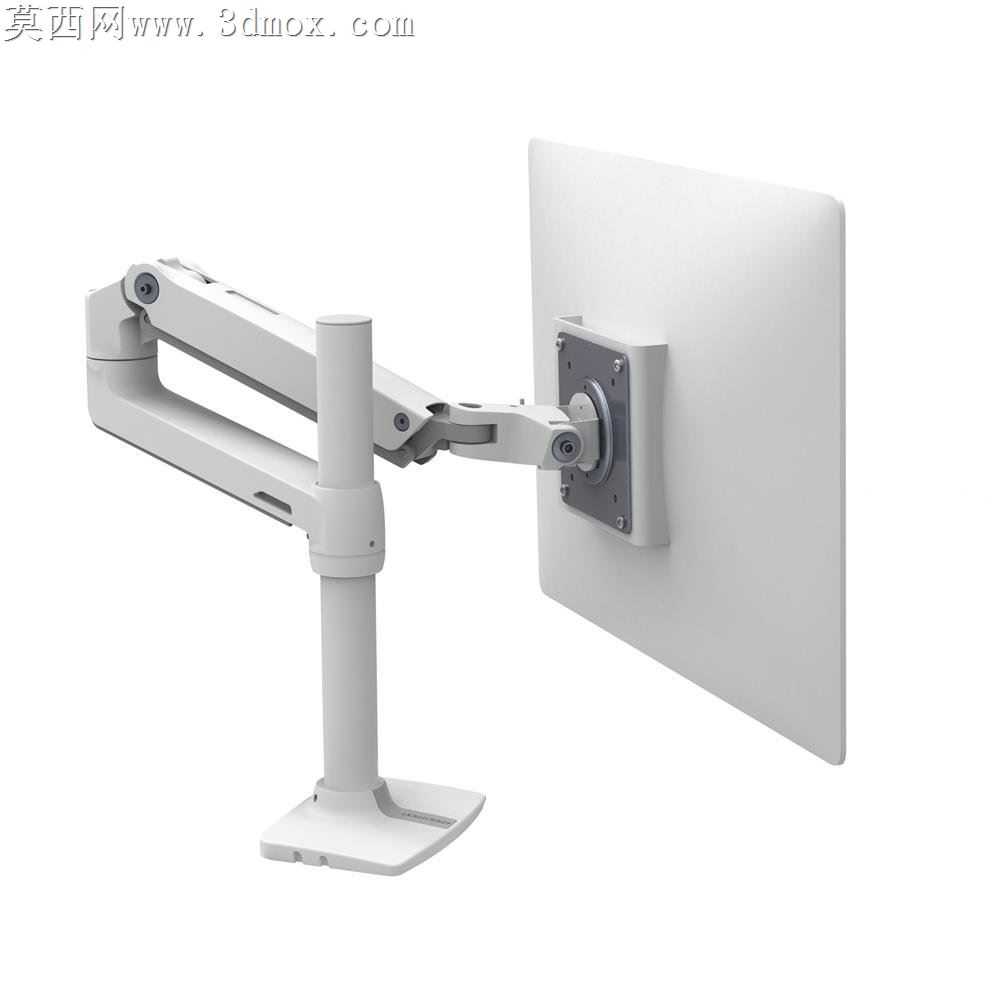

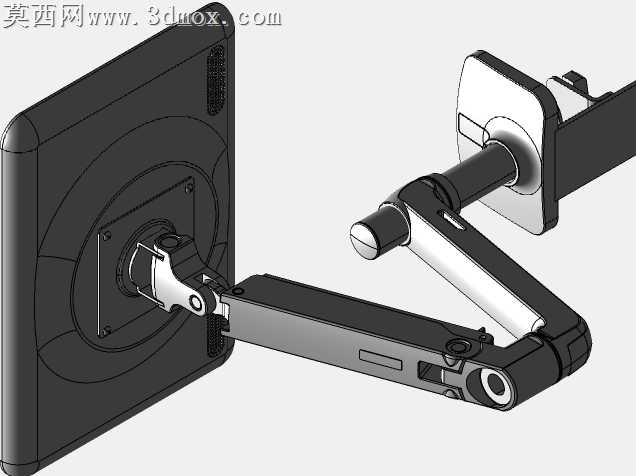

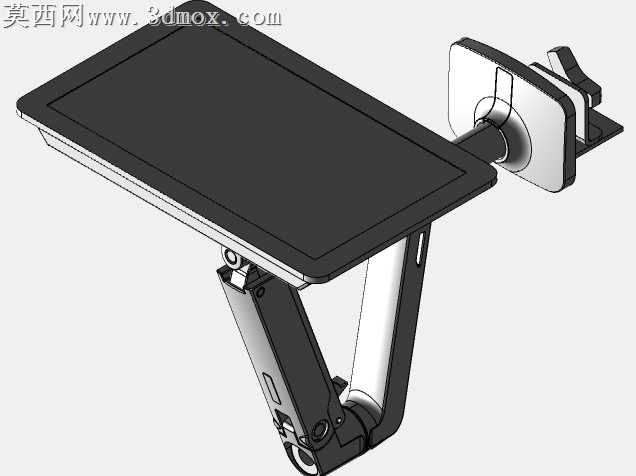

本作品为台式显示器悬臂支架的三维建模设计，整体采用桌面夹持式安装结构，建模过程中严格遵循人体工程学设计逻辑，对支架的每一处活动关节、支撑立柱、底座夹持结构都进行了1:1比例的精准还原。建模阶段首先完成底座部分的构建，针对桌面夹持的接触结构做了细节处理，预留了夹持调节的结构空间，保证底座与桌面接触时的受力均匀性，避免使用过程中出现滑脱、晃动的问题。支撑立柱部分采用圆柱式主体结构，建模时还原了立柱表面的调节刻度标识结构，同时预留了悬臂升降滑动的配合间隙，保证悬臂在立柱上滑动调节时的顺畅度。核心的双段悬臂结构是本次建模的重点，针对每一处转轴关节都做了独立的结构建模，还原了关节处的阻尼调节结构、转轴限位结构，保证悬臂在俯仰、左右摆动、前后拉伸调节时都能保持稳定的支撑力，不会出现屏幕下垂、移位的问题。与显示器连接的壁挂头部分，严格匹配通用VESA壁挂孔位标准，建模时还原了孔位的沉台结构、快装卡扣结构，方便显示器的快速安装与拆卸。材质渲染阶段，整体支架主体采用哑光磨砂白的硬质塑料搭配金属转轴的材质表现，对塑料表面做了细微的颗粒质感处理，金属转轴部分做了哑光金属的质感表现，还原真实产品的材质触感，底座底部的防滑垫部分采用软质橡胶材质，渲染时表现出橡胶的哑光柔焦质感。渲染过程中采用柔和的工作室打光方案，多角度展示支架的伸展状态、折叠状态、调节角度范围，清晰呈现每一处结构的配合关系，同时对支架的走线槽结构做了细节呈现，还原产品隐藏走线的设计细节，让整体模型既具备结构展示的实用性，也能直观呈现产品的外观设计效果。整个建模过程严格把控各部件的装配公差，所有活动关节的配合间隙都符合实际生产的装配要求，模型可直接用于产品结构验证、展示动画制作等场景。
