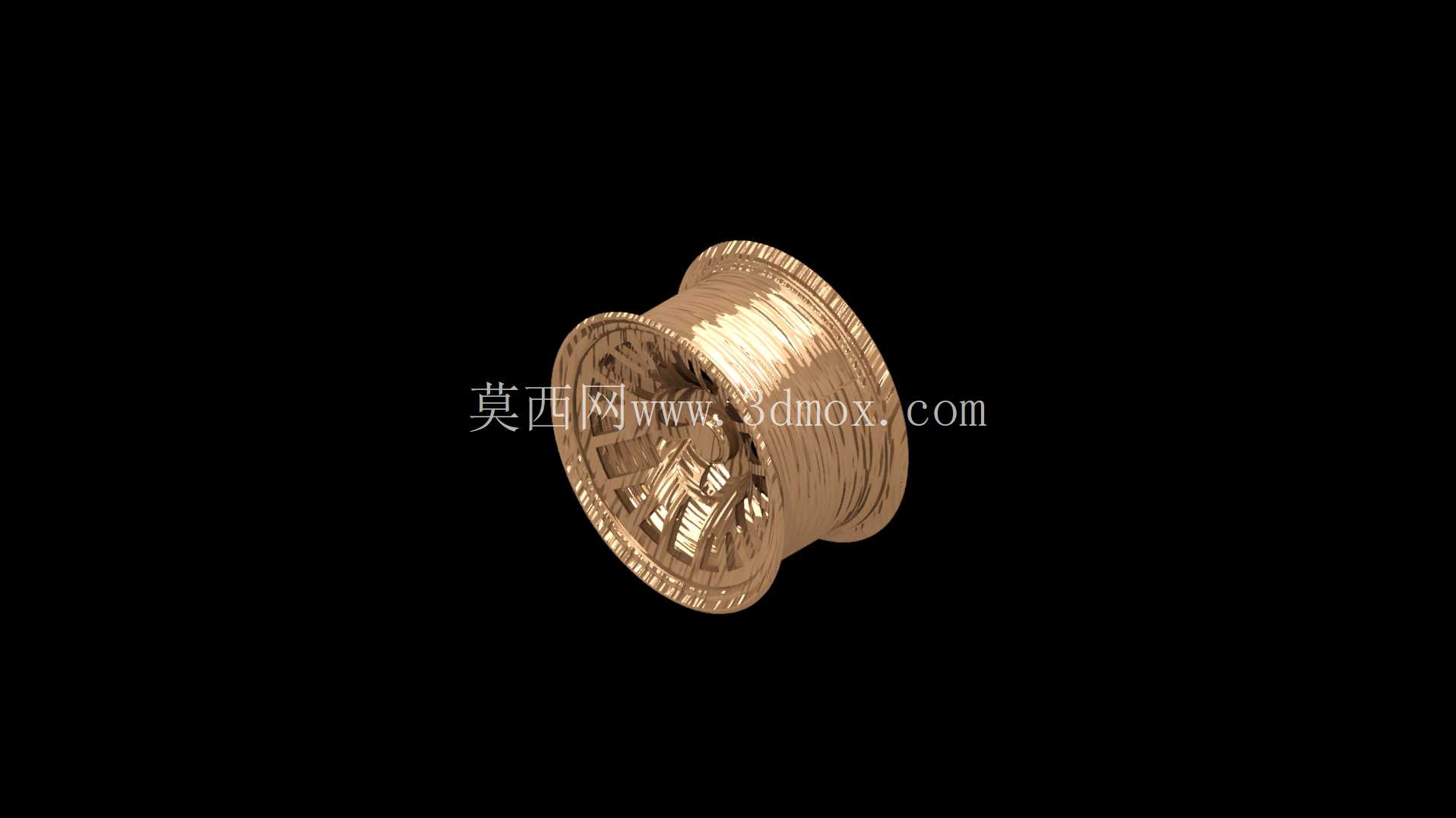

多辐条轻量化汽车轮毂结构设计方案

　　在乘用车辆与改装车辆的行走系统设计中，轮毂作为连接轮胎与车轴的核心承载部件，其结构合理性直接决定行驶过程中的载荷传递效率、动态平衡表现以及整车外观风格呈现。本次设计的轮毂结构，核心采用直纹轮廓的造型逻辑，没有引入复杂的曲面弯折与冗余装饰结构，所有型面均以直线段为基础生成，既降低了加工环节的走刀复杂度，也能在铸造或锻造生产中减少应力集中点的出现概率。从安装边界来看，轮毂的中心定位孔严格匹配常规乘用车的轴头尺寸，周边的螺栓孔分布遵循标准节圆直径规范，可直接适配对应规格的制动盘与转向节总成，不需要额外制作转接法兰，安装时的贴合面平面度控制在合理公差范围内，避免高速行驶时出现端面跳动引发的方向盘抖动问题。

　　轮辋部分的宽度与直径参数符合常规民用改装轮胎的适配范围，胎圈座的角度与圆角半径完全满足轮胎安装的密封要求，充气状态下胎圈与轮辋的贴合压力均匀分布，不会出现慢漏气或者胎圈脱出的风险。辐条的排布采用对称式布局，每根辐条的截面厚度从中心安装盘位置向轮辋方向逐步过渡，在保证整体抗弯、抗扭强度的前提下，尽可能削减非承载区域的材料厚度，实现非簧载质量的降低，这对于提升车辆悬架的响应速度、改善颠簸路面的滤震表现有实际意义。

　　不同于很多追求复杂曲面造型的改装轮毂，这款设计的所有轮廓线均为直线延伸，建模过程中不需要处理大量的曲面拼接问题，结构校验时的网格划分也更容易获得规整的单元，仿真计算的收敛速度更快，能更精准地模拟径向冲击、弯曲疲劳等工况下的应力分布。在实际应用场景中，这类结构的轮毂既可以用于民用乘用车的外观改装，也能作为低速特种车辆、场地作业车辆的行走部件使用，其直线型的结构表面更容易做涂装、抛光等表面处理，后期如果出现表面划痕，修复打磨的操作难度也远低于复杂曲面的轮毂产品。设计过程中特意规避了辐条之间的狭小封闭空腔，减少车辆行驶过程中泥沙、碎石在轮毂内部积存的可能，日常清理维护更加便捷，同时也避免了积存杂物带来的动平衡偏差问题。轮辋与辐条的连接位置做了平滑的圆弧过渡，没有出现直角衔接的结构，从根源上降低了交变载荷作用下连接位置出现疲劳裂纹的风险，中心安装盘的厚度经过反复校验，既能够承受制动过程中传递的巨大扭矩，也不会因为厚度过大增加不必要的重量。气门嘴的安装位置预留了标准的安装孔位，孔位周边做了局部加厚处理，避免安装气门嘴时出现局部应力过大导致的开裂问题，同时孔位的位置避开了辐条的遮挡，后续充气、检测胎压的操作不会受到结构干涉。

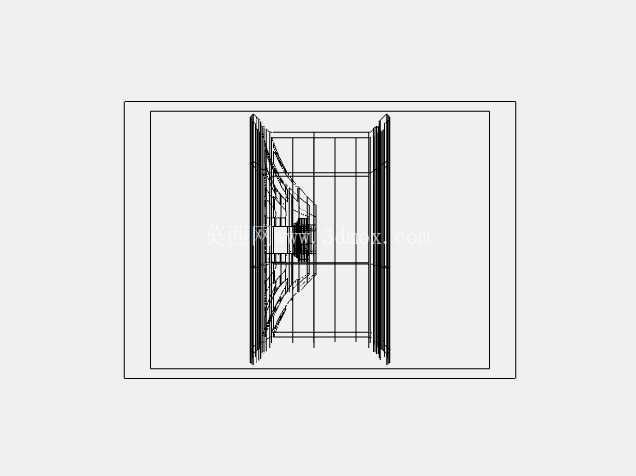

　　从建模逻辑来看，整个模型以旋转特征为基础，通过阵列命令完成所有辐条的结构生成，没有冗余的特征步骤，后续如果需要调整辐条数量、轮辋宽度或者中心孔尺寸，只需要修改对应的草图参数即可快速生成新的结构方案，能够大幅缩短同系列不同规格产品的开发周期。在强度校核层面，直线型辐条的受力传递路径更加直接，车辆行驶过程中来自路面的垂直冲击、转向时的横向载荷，都可以沿着辐条直线传递到中心安装区域，不会在结构内部出现应力方向的突然转折，同等材料用量下的承载表现优于很多大曲率曲面辐条的设计。
