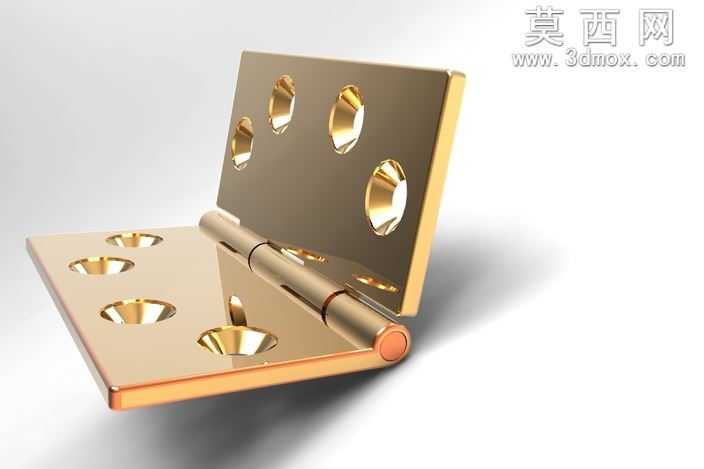

四孔平开式金属合页铰链三维设计作品

本作品为平开式金属合页铰链的三维建模设计成果，建模阶段采用参数化设计思路，先以基准平面定位两个页片的对称中分面，确定转轴的中心轴线位置，再依次绘制单个页片的轮廓草图：其中一侧页片设计为四个沉头安装孔，孔位沿页片长度方向等距排布，沉头深度适配标准沉头螺丝的头部尺寸，保证安装后螺丝端面与页片表面齐平，无凸起干涉；另一侧页片对应设计四个等径通孔，孔位与对侧页片的安装孔位在合页闭合时保持轴向对齐，满足门窗安装时的对位精度要求。页片与转轴连接的卷边部分采用同轴回转体建模，保证三个卷边套筒的内孔直径完全一致，与中间的转轴销形成间隙配合，预留合理的转动间隙，既避免转动时出现卡滞，又能控制合页开合的旷量在合理范围内。材质设置阶段，将一侧页片赋予蓝色阳极氧化铝材质，调整金属粗糙度参数模拟哑光金属质感，添加细微的表面划痕纹理提升真实感；另一侧页片赋予喷砂不锈钢材质，调整反射强度呈现磨砂金属的低反光效果；转轴销部分赋予亮面镀铬材质，高反射特性与两侧页片形成视觉区分，突出转轴的核心结构位置。渲染阶段采用三点布光方案，主光源从斜上方45度角投射，打出页片表面的光影层次，突出沉头孔的凹陷结构与卷边的圆柱轮廓；辅光源从侧后方补光，弱化暗部死黑区域，展现页片边缘的厚度细节；底部添加弱反射地面，承接模型的柔和阴影，背景采用径向渐变的深灰到黑色背景，将视觉焦点完全集中在铰链本体上。结构设计上充分考虑实际使用场景，页片厚度选取常用门窗合页的标准厚度，卷边与页片的连接处做了小圆角过渡，避免应力集中导致的页片断裂问题，转轴两端做了轻微的收边处理，防止转轴销从套筒中滑脱，整体模型的所有尺寸均参考民用建筑门窗五金的通用行业标准设定，可直接用于产品结构验证、安装模拟演示、五金配件选型展示等场景，模型的所有特征均保留参数化历史记录，可根据实际使用需求快速调整页片尺寸、孔位数量、转轴直径等参数，适配不同规格的门窗安装需求。
