自行车座管变焦锁紧夹环结构设计

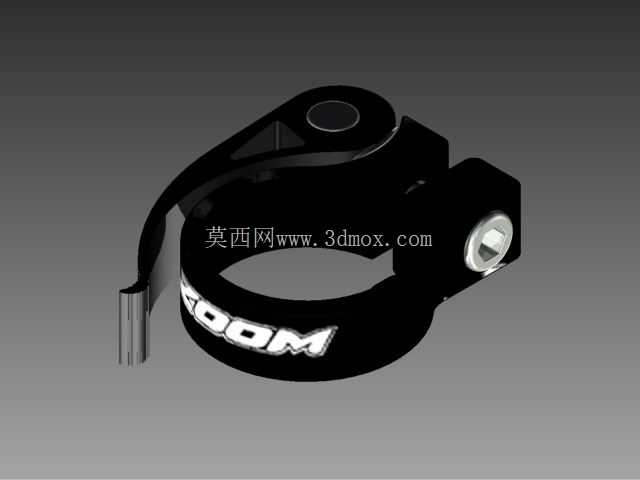

　　从结构设计逻辑来看，这款夹环采用C型开口的环形基体作为主体承载结构，基体一侧整合了偏心凸轮式的变焦锁紧扳杆，另一侧预留内六角螺栓的预紧调节位，安装时先通过内六角螺栓调整夹环的基础开合度，适配对应外径的自行车座管，扳动锁紧扳杆时，凸轮结构会推动夹环开口收窄，产生均匀的环向夹持力，抱紧座管外壁与车架立管上端，避免单点锁紧带来的座管压痕、夹持力分布不均的问题。夹环的环形内壁做了微幅的粗糙度处理，不需要额外增加防滑垫片就能提升与金属座管的静摩擦力，同时内壁设计了0.2mm的同心度公差带，保证安装后夹环与座管、车架立管的同轴度，避免出现座管偏斜导致的骑行受力异常。日常通勤、山地越野类自行车的座管固定环节，长期存在锁紧力不足导致座管下滑、快拆结构夹力衰减、调节操作繁琐的痛点，这款夹环结构正是针对这类实际使用场景开发的专用锁紧部件，区别于传统的环形螺栓锁紧结构，它整合了变焦式快调锁紧逻辑，既保留了螺栓锁紧的大夹持力优势，又能实现快速的座管高度微调，适配不同骑行者的坐姿调整需求，不管是城市通勤时频繁调整坐姿应对不同路段，还是越野骑行时快速调整座高适配爬坡、下坡姿态，都能提供稳定可靠的固定效果。

　　扳杆部分做了弧形的人体工学弯折，扳动时的施力角度符合手指发力习惯，不需要借助额外工具就能完成锁紧与松开操作，扳杆表面做了圆角过渡处理，避免骑行过程中剐蹭骑行者的腿部衣物或皮肤。夹环的外侧预留了品牌标识的蚀刻位，不影响整体结构强度的前提下满足产品标识需求，整体结构的壁厚做了差异化设计，夹持受力区域的壁厚比非受力区域厚1.2mm，既保证了锁紧状态下的结构刚性，不会因为长期反复锁紧出现金属疲劳导致的开口形变，又尽可能控制了零件整体重量，符合自行车零部件轻量化的设计趋势。

　　从安装边界来看，这款夹环的适配座管外径覆盖常规自行车常用的27.2mm、30.9mm、31.6mm三个主流规格，夹环整体的外径控制在40mm以内，安装后突出车架立管的高度不超过15mm，不会和座管下方的走线、后减震结构产生运动干涉，扳杆的活动行程范围内没有多余的突出结构，扳动到锁紧位置时扳杆会贴合夹环基体侧面，不会在骑行过程中因为颠簸出现意外松脱。夹环的开口宽度设计为8mm，在松开状态下能允许座管在立管内自由滑动调整高度，锁紧状态下开口收窄至2mm左右，产生的环向夹持力能达到1200N以上，足以应对颠簸路面骑行时座管受到的冲击载荷，不会出现座管下滑的问题。

　　结构设计过程中还考虑了不同材质座管的适配性，不管是铝合金座管、碳纤维座管还是钢制座管，都可以通过调整内六角螺栓的预紧力来匹配对应的夹持力度，避免夹持力过大压裂碳纤维座管，或是夹持力不足导致金属座管滑动。夹环的所有棱角位置都做了R0.5以上的圆角处理，既避免了加工过程中的应力集中问题，提升零件的抗疲劳强度，也能防止安装和调节过程中划伤操作人员。扳杆与凸轮轴的连接位置做了铆压固定，凸轮与夹环基体的接触位置做了硬化处理，长期反复扳动不会出现接触位置的磨损导致锁紧行程变大、锁紧力衰减的问题，整体结构的使用寿命能满足自行车全生命周期的使用需求，不需要频繁更换锁紧部件。
