带辐条结构的自行车前轮总成三维设计

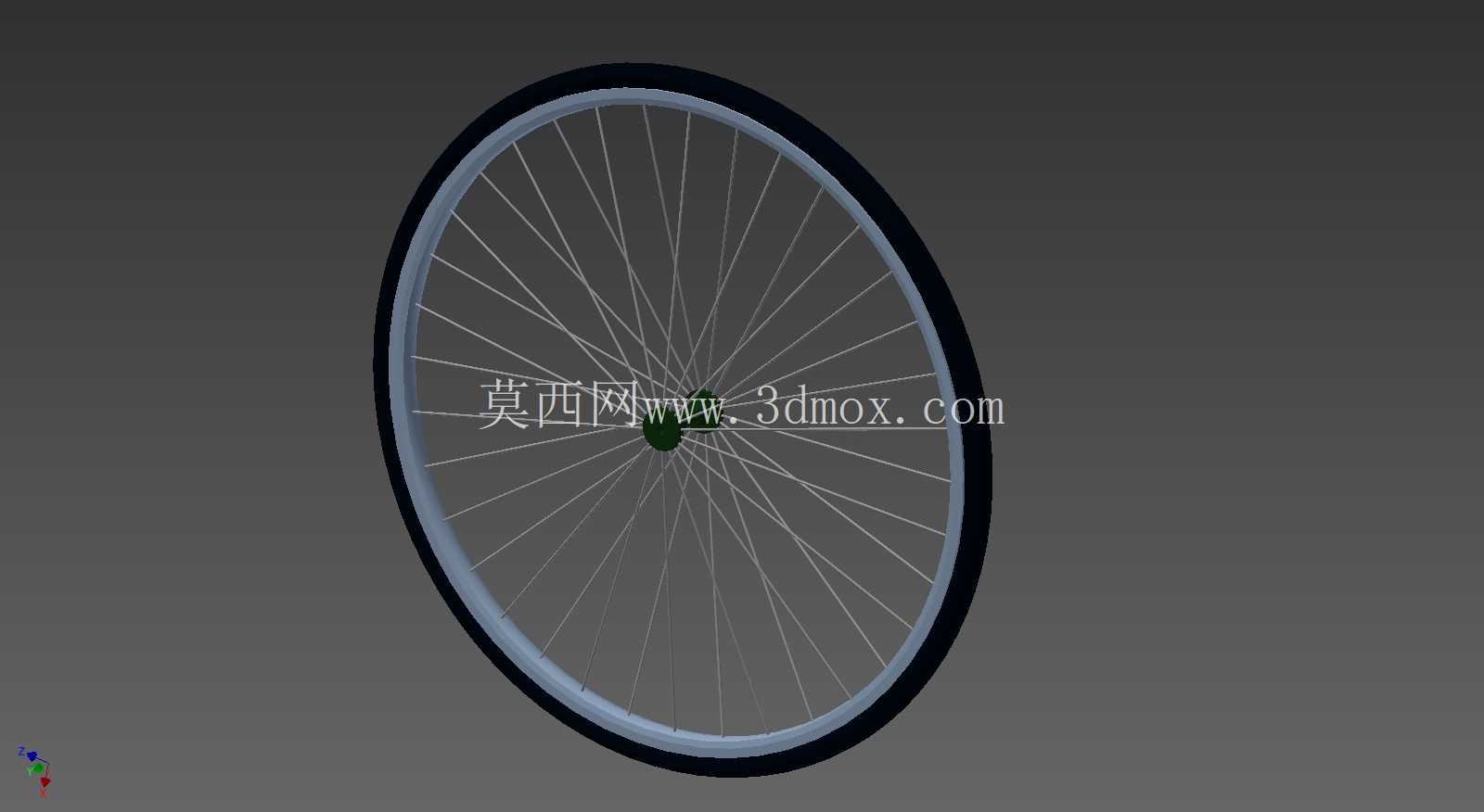

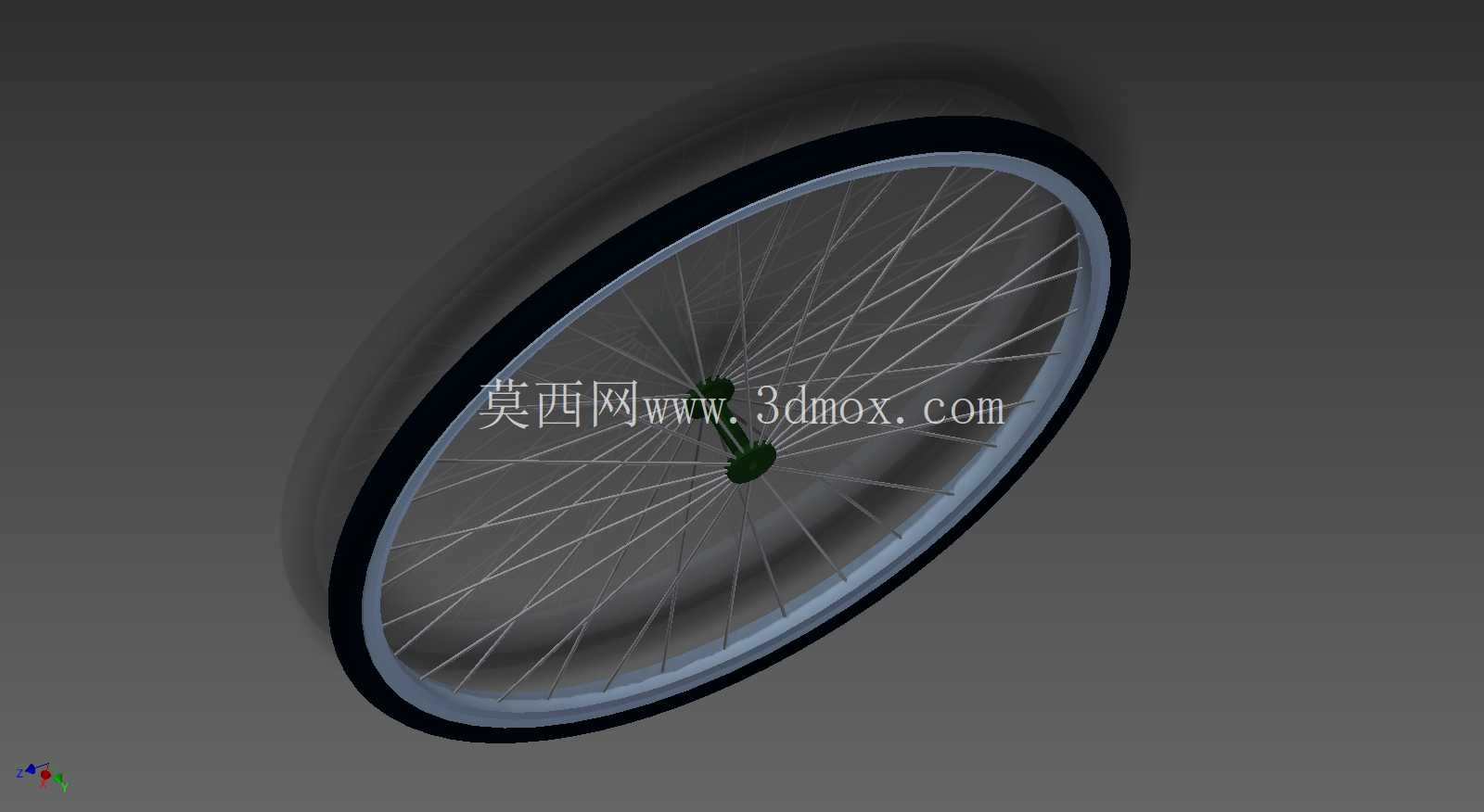

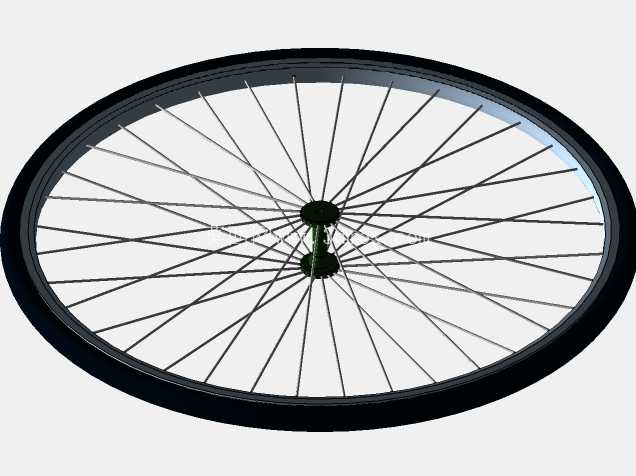

日常通勤、运动骑行类自行车的前轮作为直接接触路面的导向承载部件，其结构设计直接决定骑行过程中的转向灵活性、路面冲击缓冲能力与行驶稳定性，在整车结构匹配中需要兼顾轻量化与结构强度的平衡，避免出现轮组偏摆、辐条断裂、轮胎脱圈等实际使用故障。这款前轮总成的三维建模完全参照民用通勤自行车的实际装配逻辑搭建，从结构组成来看，包含外胎、轮圈、辐条、花鼓四个核心部分，各部件的装配约束完全还原实车的配合关系，可直接用于整车装配的干涉检查、运动仿真验证，也可作为骑行装备结构优化、非标改装设计的基础参考模型。

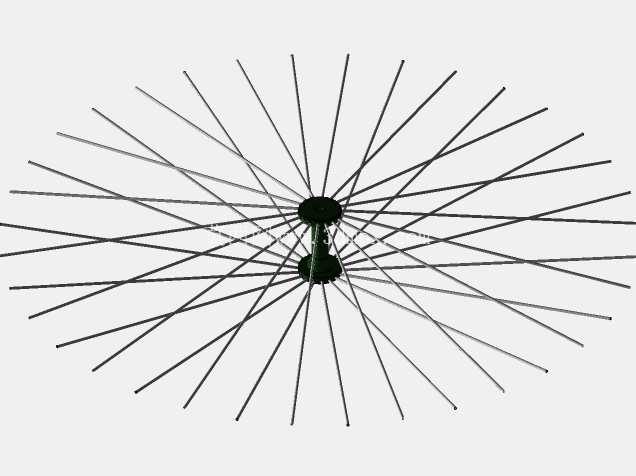

从设计思路层面，建模过程优先还原轮组的受力传递逻辑：骑行过程中路面传递的垂直冲击、转向时的侧向力、制动时的纵向摩擦力，都会通过外胎首先传递到轮圈，再通过均匀排布的辐条分散传递到中心花鼓位置，最终通过花鼓轴连接到前叉完成力的传导，因此建模时辐条的排布角度、张紧方向的几何关系完全按照实际轮组的编圈逻辑设置，相邻辐条分别从花鼓的左右法兰交叉延伸到轮圈的对应安装孔位，既保证了轮圈圆周方向的受力均匀，也能在模型中直观呈现不同位置辐条的受力角度差异，方便后续做有限元分析时直接提取几何特征加载约束。

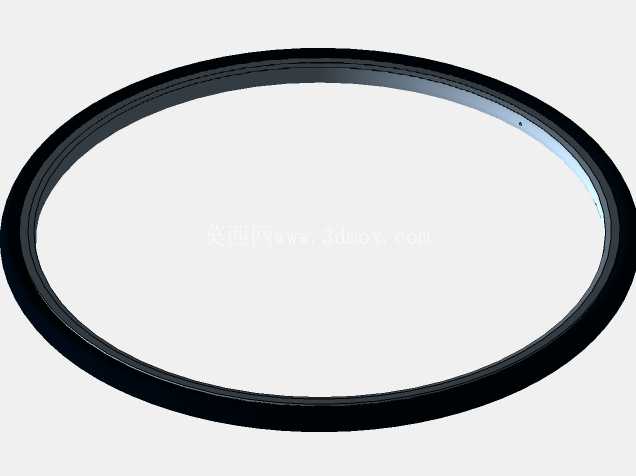

外形尺寸与安装边界方面，该轮组匹配常规26英寸通勤自行车的安装规格，轮圈的外径尺寸适配标准规格的充气外胎，胎面的圆弧轮廓完全参照常规城市通勤轮胎的截面形状设计，胎侧与轮圈的配合位置设置了标准的卡合台阶，模拟实际轮胎充气后与轮圈紧密贴合防止脱圈的结构；轮圈本身的截面采用空心薄壁结构，在保证径向支撑强度的同时尽可能降低轮组自身重量，减少骑行过程中的转动惯量，提升加速与转向的响应速度。中心花鼓的安装轴径、轴长尺寸完全匹配常规民用自行车前叉的开档尺寸，花鼓两端的轴肩位置预留了标准的轴承安装位，可直接与前叉的轴碗结构配合，保证轮组转动时的同轴度，避免出现转动卡滞、轮组偏摆的问题。

实际应用场景中，这类轮组模型除了用于整车设计阶段的装配校验，还可用于骑行安全相关的结构验证：比如模拟不同胎压下轮胎的接地面积变化，验证不同辐条张紧力下轮圈的径向跳动量，或是验证加装挡泥板、前货架、碟刹组件时与轮组的间隙是否满足使用要求，避免实际改装时出现部件干涉。建模过程中对辐条的安装孔位做了等距阵列处理，轮圈上的36个辐条孔沿圆周方向均匀分布，孔位的角度偏差控制在实际加工允许的公差范围内，还原了机加工轮圈的孔位精度特征；花鼓的法兰盘位置对应设置了辐条穿入孔，孔位的高度差对应轮组的编条交叉角度，保证每根辐条的长度在装配后保持一致，避免因辐条长度差导致的轮圈应力集中问题。外胎部分的建模还原了常规城市胎的浅胎纹设计，这类胎纹既可以在干燥铺装路面提供足够的抓地力，也能在湿滑路面通过胎纹沟槽快速排出胎面与路面之间的积水，减少侧滑风险，胎体的厚度设置也参照实际橡胶轮胎的壁厚参数，可直接用于轮胎接地变形的仿真分析。
