壁挂式标准篮球框焊接结构三维设计

　　这款壁挂式篮球框的三维结构设计，核心围绕户外公共球场、社区健身区、校园运动场以及室内家用健身场景的实际使用需求展开，区别于传统预埋式落地篮球架的笨重结构，壁挂式安装方案不需要占用地面预埋空间，对于场地面积有限的老旧小区改造、室内运动场馆边角区域利用、家庭庭院墙面安装等场景有极强的适配性，安装完成后不会对地面通行空间造成遮挡，也能避免落地架底座磕碰行人的安全隐患。

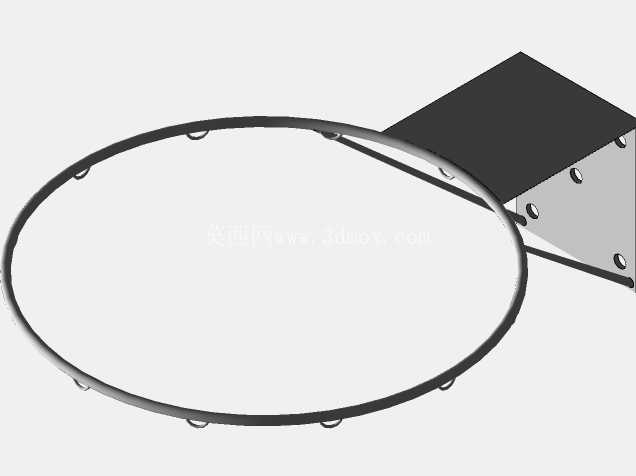

　　从功能特性来看，篮圈主体采用标准内径450mm的环形圆钢弯制结构，圈体下方均匀分布12个挂网孔位，孔位边缘做了圆弧过渡处理，能够避免篮网长期悬挂摩擦出现的绳线磨损断裂问题，圈体上平面做了水平度公差控制，安装后平面度误差不超过1mm，保证篮球触碰篮圈时的反弹角度符合运动器材使用标准，不会出现因圈体倾斜导致的反弹方向异常。圈体与后方安装支架之间采用焊接连接结构，支架主体为加厚钢板折弯成型的箱型结构，这种结构相比传统角钢焊接支架有更高的抗扭刚度，当运动员扣篮、篮球高速冲击篮圈时，支架不会出现明显的形变晃动，焊接位置全部采用满焊工艺处理，焊脚高度根据受力位置做了差异化设计，圈体与支架连接的主受力位置焊脚高度不小于6mm，辅助加强筋位置焊脚高度不小于4mm，所有焊接位置在三维建模阶段都做了焊道实体化处理，能够直观呈现焊接位置的受力分布，方便后续加工时做焊缝强度校核。

　　安装边界方面，后方安装板预留了4个M16的膨胀螺栓安装孔位，孔位横向间距300mm、纵向间距200mm，适配绝大多数混凝土承重墙、钢结构立柱的安装孔位标准，安装时只需要在对应墙面打孔固定膨胀螺栓即可完成安装，不需要额外做复杂的支撑结构，安装板与墙面之间预留了2mm的调整间隙，方便安装时微调篮圈的水平角度，避免因墙面不平整导致的圈体倾斜。设计过程中优先考虑了长期户外使用的耐候性需求，整体结构没有设计易积水的封闭空腔，所有折弯位置都预留了排水坡度，避免雨天积水导致的结构锈蚀，圈体表面没有多余的突出棱角，所有边缘位置都做了R3的圆角倒钝处理，能够避免运动员对抗过程中磕碰受伤的风险。

　　支架与篮圈连接位置额外设计了三角形加强筋结构，加强筋分别连接圈体下侧、支架竖板、安装背板三个受力面，形成稳定的三角受力结构，能够将篮圈受到的垂直冲击力均匀分散到整个安装背板上，避免应力集中导致的焊接位置开裂，经过受力仿真验证，在篮圈前端施加100kg的垂直静载荷时，整体结构的最大形变量不超过2mm，完全满足日常篮球运动的使用强度要求。篮圈的圆钢截面直径选用20mm的标准实心圆钢，相比空心钢管结构有更高的抗变形能力，即使受到篮球长期高速冲击、运动员偶尔挂扣的作用力，也不会出现圈体变形失圆的问题，挂网孔位采用冲压成型工艺，孔位直径8mm，能够适配绝大多数标准尼龙篮网、金属篮网的挂绳尺寸，不需要额外做孔位扩孔加工。整体结构的所有零件都采用常见的国标钢材加工，没有特殊定制的异形型材，加工时只需要通过切割、折弯、焊接、钻孔几道常规工序即可完成生产，加工成本低，适合批量标准化生产，三维建模过程中所有配合位置都做了公差匹配，安装背板的孔位与支架焊接位置做了位置度约束，能够保证焊接加工后孔位的位置精度，避免现场安装时出现孔位错位无法固定的问题。
