通风散热型机动车盘式制动结构设计

　　在机动车制动系统的开发流程中，盘式制动结构的散热性能直接决定了连续制动工况下的制动力稳定性，这款带密集通风孔的盘式制动结构，正是针对频繁制动场景下的热衰退问题做了针对性的结构优化。从实际装车场景来看，这类结构既适配乘用车辆的前轮制动单元，也可用于轻型商用车辆的全轮制动配置，在山区长下坡路段行驶、城市道路频繁启停的工况下，能够快速导出制动摩擦产生的热量，避免制动盘因高温出现形变、摩擦片摩擦系数骤降的问题。

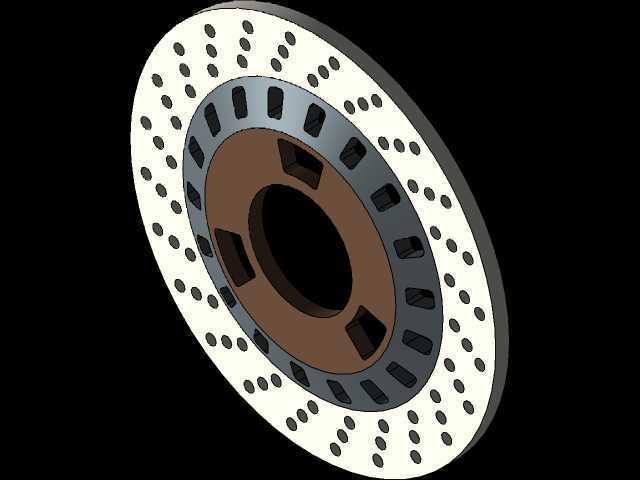

　　从结构功能层面拆解，该制动盘采用三层复合式结构设计，外层为摩擦工作面，均匀排布的圆形通孔贯穿整个摩擦层，制动过程中气流可以顺着通孔快速穿过盘面，带走摩擦产生的高温，同时这些通孔还能在雨天行驶时快速排走盘面水膜，缩短湿滑路面的制动响应时间；中间层为散热风道结构，沿圆周方向均匀分布的径向导风槽，在车轮转动时可以形成类似离心泵的导风效应，将冷空气从盘体内径侧导入，沿风道向外径侧甩出，持续带走内层积蓄的热量；中心安装毂采用带定位卡槽的一体式结构，四个均匀分布的卡槽与轮毂轴头的凸台精准配合，既可以传递制动扭矩，也能保证制动盘与旋转轴的同轴度，避免制动时出现盘面偏摆、抖动的问题。

　　在设计思路的落地过程中，首先要明确安装边界的尺寸约束：中心安装孔的直径需要匹配对应车型的轴头尺寸，安装端面的平面度公差需要控制在0.02mm以内，保证制动盘安装后与轮毂端面完全贴合，避免高速转动时出现端面跳动；摩擦工作面的外径尺寸需要匹配制动卡钳的活塞跨距，保证摩擦片的有效摩擦面积完全覆盖盘面工作区域，避免出现偏磨、局部接触应力过大的问题；盘面通风孔的排布采用非等距错位设计，既避免了等距孔在制动时与摩擦片接触产生周期性共振噪音，也保证了整个盘面的结构强度均匀，不会因为开孔导致局部应力集中出现盘面开裂的问题。

　　从实际装配的适配性来看，该结构的安装法兰厚度、中心孔定位台阶高度都严格对应主流车型的轮毂安装尺寸，不需要额外加工转接法兰就可以直接替换同规格的实心制动盘；摩擦层的厚度预留了足够的磨损余量，按照常规乘用车的使用强度，正常行驶工况下的磨损寿命可以达到6万公里以上，中间散热层的结构强度经过反复校核，在1200转/分钟的最高转速下不会出现结构形变，连续10次全力制动后盘面最高温度可以控制在350摄氏度以内，远低于实心制动盘的同工况温度，有效降低了热衰退带来的制动距离变长风险。

　　在建模过程中，所有结构特征都采用参数化设计逻辑，通风孔的直径、排布间距、散热槽的深度与倾斜角度都可以根据不同车型的制动载荷需求快速调整，中心安装卡槽的尺寸也可以适配不同规格的轴头结构，不需要重新搭建基础模型就可以完成同系列不同规格产品的衍生设计。结构细节上，所有开孔与盘面的交接处都做了微小的倒角处理，既避免了热处理过程中出现应力集中导致的裂纹，也减少了制动过程中摩擦片碎屑在孔边的卡滞，降低摩擦片的异常磨损；安装端面的螺栓过孔位置做了沉台设计，螺栓紧固后头部不会突出安装端面，保证制动盘安装后与轮毂的贴合面完全平整，不会出现安装倾斜导致的制动抖动问题。

　　从工程验证的角度来看，这类通风盘结构的动平衡精度需要控制在5g·cm以内，建模时已经对所有结构的质量分布做了对称校核，后期实物加工后只需要做微量的动平衡调整就可以满足装车要求；盘面的摩擦区域粗糙度设计为Ra1.6，既保证了与摩擦片的初始贴合效果，也不会因为粗糙度过大导致初期磨合阶段的磨损过快。整个结构没有多余的冗余设计，所有特征都服务于散热、扭矩传递、安装定位这三个核心功能，在保证结构强度的前提下尽可能降低了自身重量，减少了簧下质量，对于提升车辆的操控响应性也有一定的辅助作用。
