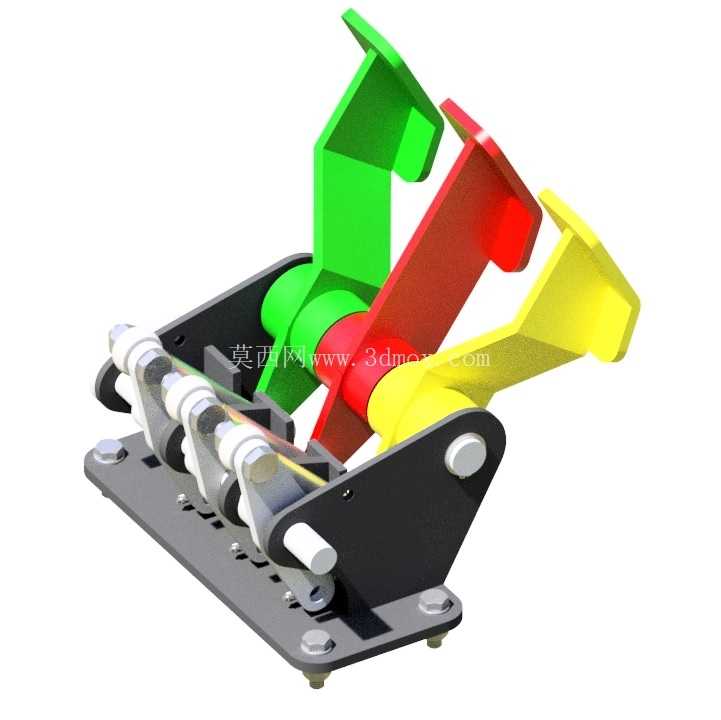

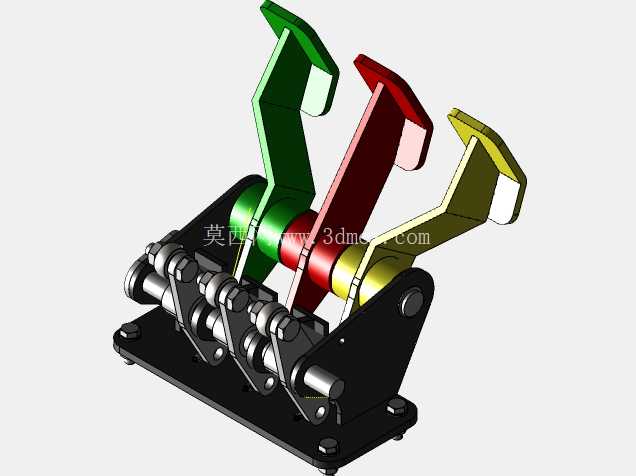

踏板卡丁车油门刹车离合操纵拉索结构

这套踏板操纵拉索结构，主要适配场地娱乐卡丁车、全地形UTV以及小型越野休闲车的驾驶操纵系统，核心作用是将驾驶员脚部施加在踏板上的力，通过柔性拉索传递到对应执行机构，分别完成油门开度调节、行车制动触发、离合器分离结合三个核心驾驶动作，是这类轻型非道路车辆操纵系统里必不可少的机械传动部件。

从实际应用场景来看，这类拉索结构相比硬杆传动，对车架安装空间的适配性更强，不需要在车架上预留高精度的硬杆连接支点，能适配钢管车架的不规则布局，不管是后置动力的场地卡丁车，还是中置动力的小型UTV，都可以通过调整拉索的布线路径完成装配，不需要额外设计复杂的传动换向结构，非常适合小批量定制改装、休闲车辆生产的装配需求。在场地运营场景里，拉索结构的维护门槛更低，日常检查只需要确认拉索外皮固定点是否松动、内芯是否有卡滞，出现磨损时可以快速整根更换，不需要拆解大量周边结构，能大幅降低场地运营的维护停机时间。

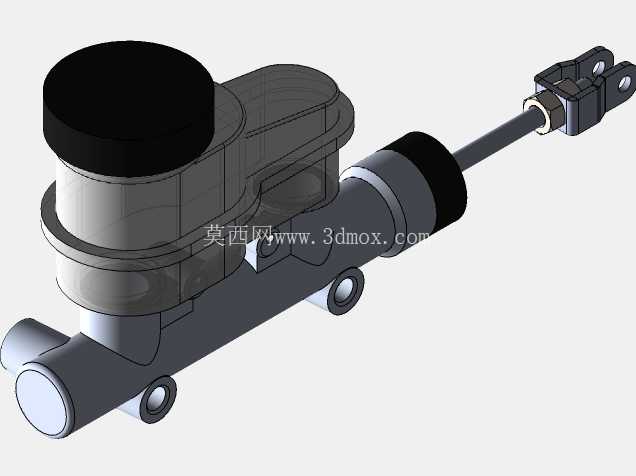

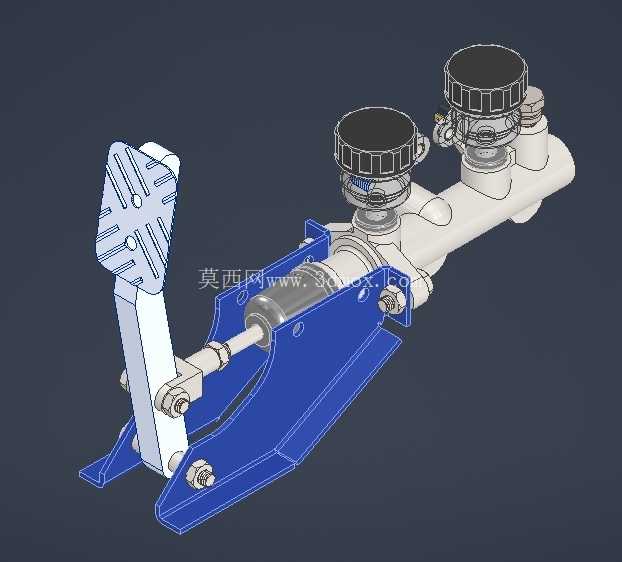

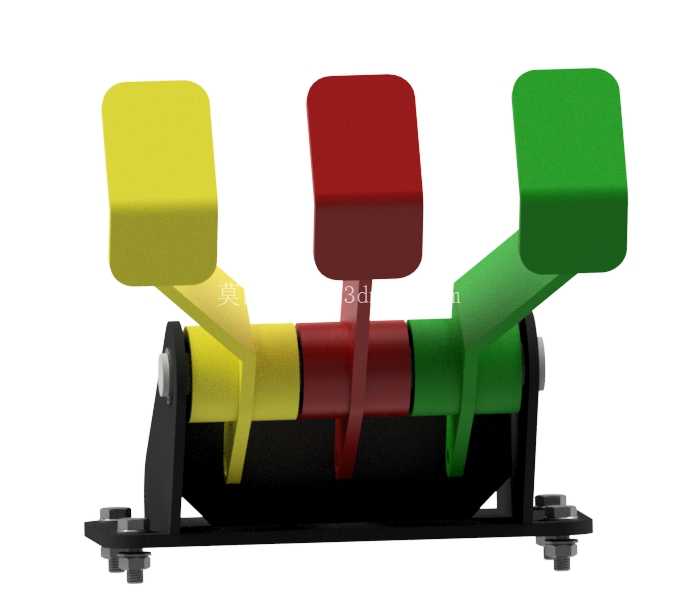

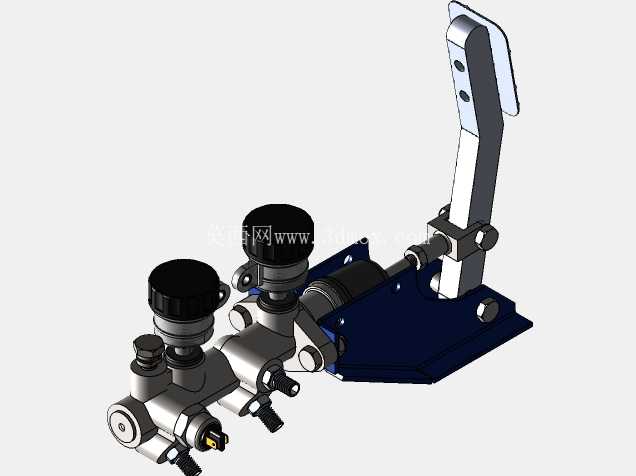

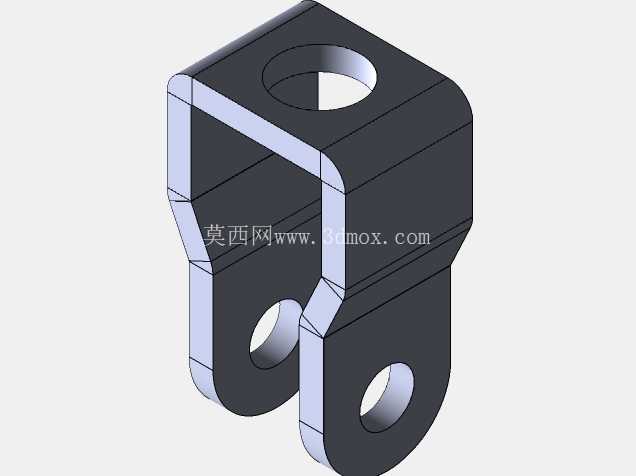

设计思路上，这套结构优先考虑了操纵的线性反馈与可靠性，三根拉索分别对应油门、刹车、离合三个功能，每根拉索的内芯采用多股钢丝绞合结构，外层采用带内衬的耐磨护套，既保证拉索可以在一定弯曲半径下灵活滑动，又能避免泥水、灰尘进入内芯造成卡滞。踏板端的拉索固定结构采用可调式螺纹接头，可以根据不同车型的踏板行程需求，调整拉索的初始预紧量，避免出现踏板空行程过大或者操纵行程不足的问题；执行端的接头采用通用的球头铰接结构，能适配不同型号的化油器节气门摇臂、制动总泵推杆、离合器分离摇臂，不需要额外制作转接件就能完成匹配。

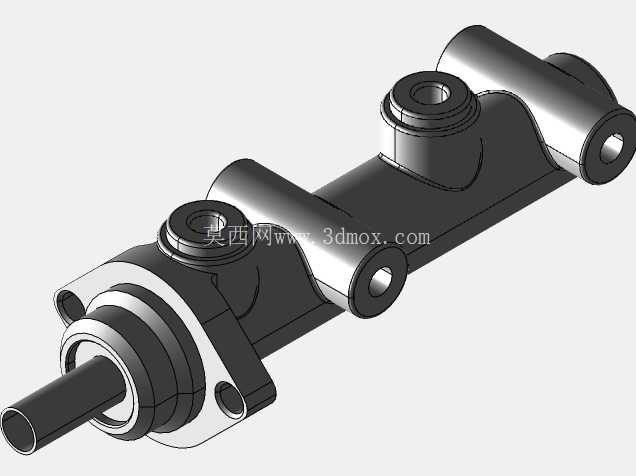

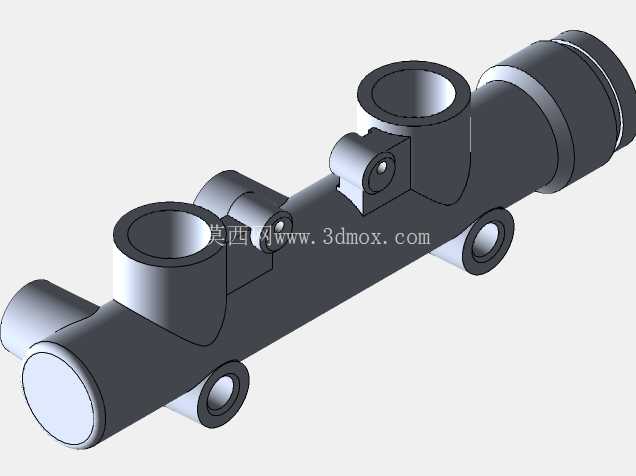

从安装边界来看，这套拉索总成的单根长度适配常规2米以内轴距的轻型车辆，拉索最小弯曲半径不小于150mm，安装时需要避开排气管等高温部件，固定点间隔不超过300mm，避免车辆行驶过程中拉索晃动产生磨损。踏板端的安装支点采用通用的螺栓固定孔位，孔距适配市面上多数通用卡丁车踏板支架的安装尺寸，不需要对原车支架做打孔改装就能直接装配。刹车拉索的内芯破断拉力不低于1200N，能满足轻型车辆行车制动的力传递需求，不会出现紧急制动时拉索断裂的风险；油门与离合拉索的操作力控制在15-30N区间，匹配普通驾驶员的脚部施力习惯，长时间驾驶也不会产生明显的脚部疲劳。

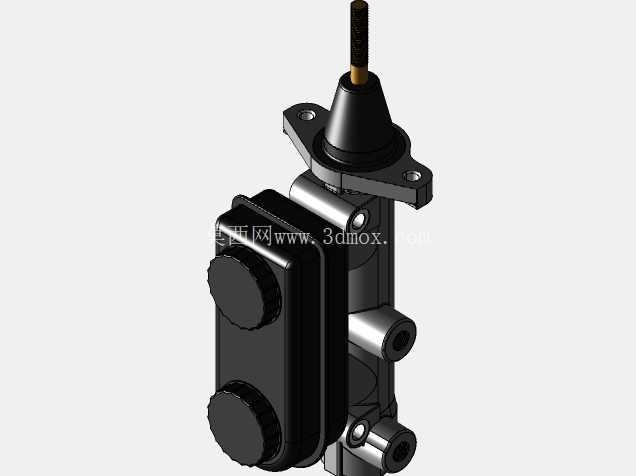

实际使用过程中，这套拉索结构的操纵行程经过匹配设计，油门踏板从初始位置到最大开度对应的拉索行程为35mm，刚好匹配通用化油器节气门的全开行程，不会出现节气门开度过大或者无法全开的问题；离合踏板的有效行程对应拉索25mm的拉动量，能保证离合器彻底分离，同时避免分离轴承过度磨损；刹车拉索的行程匹配鼓式制动器或者小型液压制动总泵的触发行程，踩下1/3踏板行程即可触发制动，全程踩踏力线性增长，没有明显的虚位或者卡滞点。

针对户外越野使用场景，拉索的外皮两端都设计了防尘防水的密封胶套，能避免车辆在涉水、泥泞路面行驶时，污水进入拉索内部造成内芯锈蚀，延长拉索的使用寿命。所有金属接头都采用镀锌防锈处理，在户外高湿度环境下也不会轻易出现锈死的问题，适合长期在户外场地使用的休闲车辆装配。
