滑板长板钻孔对位对称夹具结构

　　滑板与长板生产及改装环节中，桥钉孔位的加工精度直接决定支架安装的贴合度与滑行稳定性，传统手工划线钻孔极易出现孔位偏移、垂直度不足的问题，轻则导致支架安装错位影响板面受力均匀性，重则钻孔时劈裂板面造成工件报废，这款对称式钻孔对位夹具正是针对这一加工痛点开发的专用工装。从实际使用场景来看，该夹具既适配小批量定制滑板工坊的手工钻孔作业，也可搭配台钻完成标准化批量加工，无需复杂的装夹调试即可快速完成孔位定位。

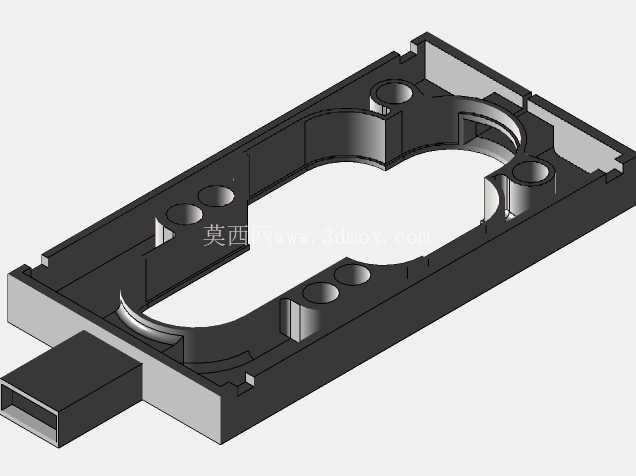

　　夹具主体采用对称式槽型结构设计，中部的异形镂空轮廓完全匹配滑板桥座的安装基准面，装夹时可直接卡入板面的待加工区域，两侧的定位凸台可贴合板面边缘完成X方向限位，避免钻孔过程中夹具横向窜动；夹具上预设的铜套安装孔位与标准滑板桥钉孔位完全对应，孔内压入的10-1/2号黄铜接头作为钻套使用，黄铜材质的自润滑特性可在钻头高速进给时减少刃口磨损，同时钻套的内孔与钻头直径采用间隙配合，严格控制钻孔的垂直度偏差，保证钻头垂直向下进给，不会出现斜孔导致的支架安装贴合不严问题。

　　夹具的纵向滑动结构是设计中的核心细节，中部贯穿的扁钢安装槽适配0.5英寸×0.125英寸规格的通用扁钢作为导向轨，夹具可沿扁钢完成上下方向的滑动调节，这一设计充分考虑了不同滑板板面的弧度差异——无论是常规平面板还是带有脚窝的弧形、反弧形板面，都可通过上下滑动调整夹具位置，让夹具基准面完全贴合待加工区域的板面，不会因为板面弧度导致装夹悬空、钻孔偏移，同时扁钢导向结构限制了夹具的左右移动自由度，保证同一组桥钉孔的孔距精度完全符合行业通用安装标准，无需反复测量划线。从安装边界来看，夹具的整体外形尺寸适配市面上绝大多数常规双翘滑板、长板的桥位安装区间，端部的小型凸台结构可作为快速定位基准，装夹时只需将凸台对齐板面的中心标记线即可完成初步定位，配合侧面的快速夹钳即可完成固定，单人即可在十秒内完成单组桥位的装夹定位，相比传统划线工艺效率提升三倍以上，同时孔位位置度公差可控制在0.1mm以内，完全满足专业滑板支架的安装精度要求。

　　在结构细节上，夹具主体的加强筋分布在槽型结构的外侧边缘，既保证了装夹时的结构刚性，不会因为钻头进给的轴向力出现形变，又尽可能控制了夹具自重，方便手工操作时的位置调整；钻套安装位采用沉孔设计，压入黄铜钻套后钻套端面与夹具基准面齐平，不会出现凸起顶起板面的情况，保证装夹时夹具与板面完全贴合。不同于通用型台钻夹具，这款夹具完全针对滑板桥位钻孔的专属工况设计，没有多余的调节结构，操作门槛极低，即使是没有机加工经验的滑板改装爱好者，也可快速上手完成高精度孔位加工，同时3D打印的制造方式也让夹具的改型成本极低，针对不同品牌、不同孔距的特殊支架，只需调整对应孔位坐标即可快速生成适配的夹具模型，无需开模即可小批量制作，非常适配滑板行业小批量、多款式的生产特点。实际加工测试中，使用该夹具完成的桥位钻孔，支架安装后贴合面间隙小于0.05mm，桥钉可顺畅穿入无需铰孔修正，长时间滑行测试中未出现孔位开裂、支架松动的问题，有效解决了手工钻孔的精度痛点。
