可3D打印组装的简易呼吸装置结构设计

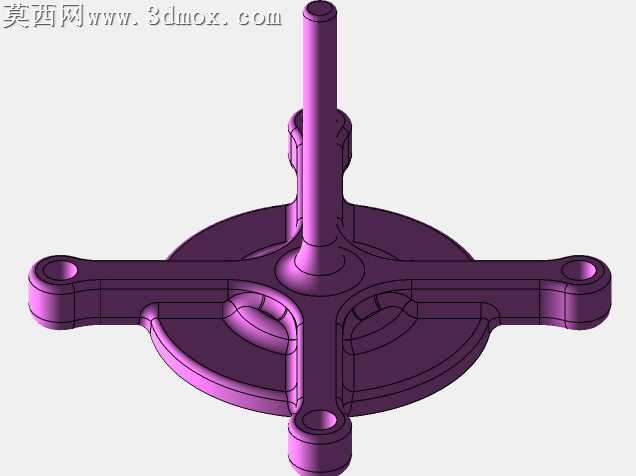

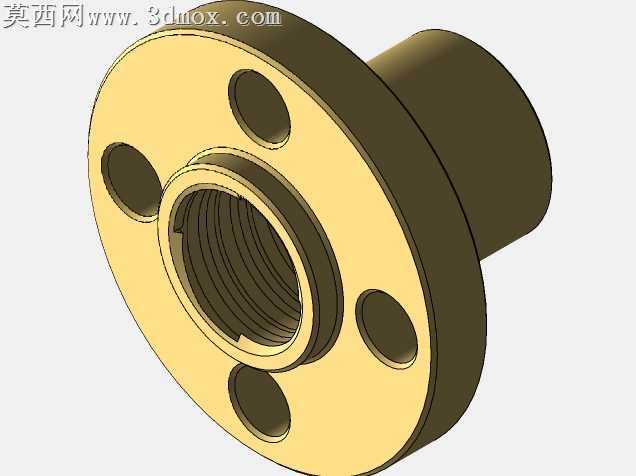

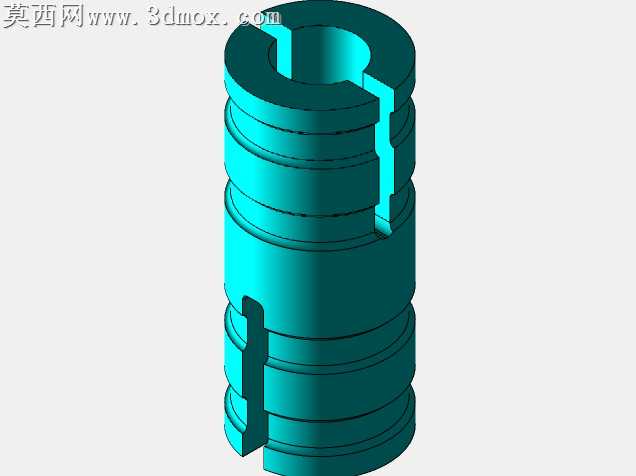

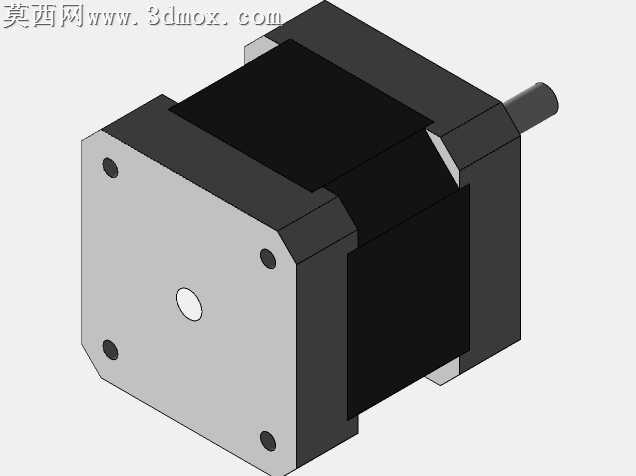

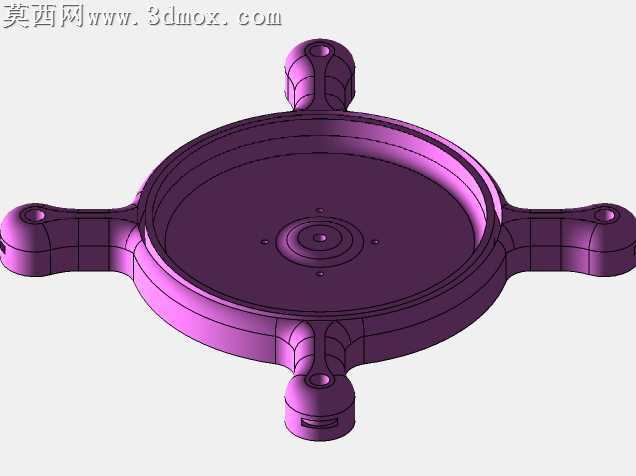

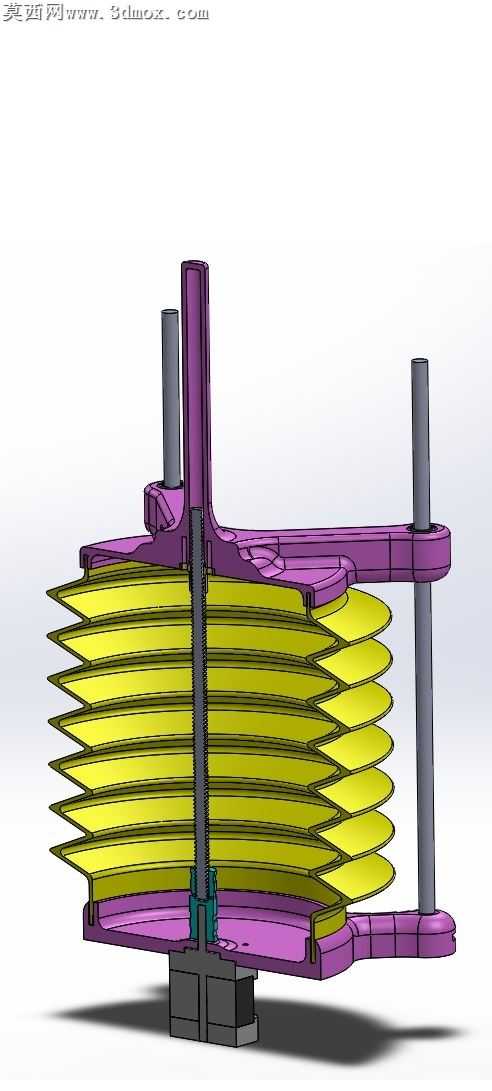

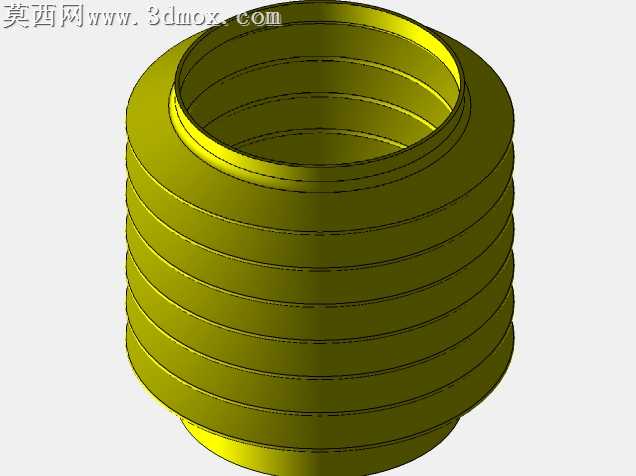

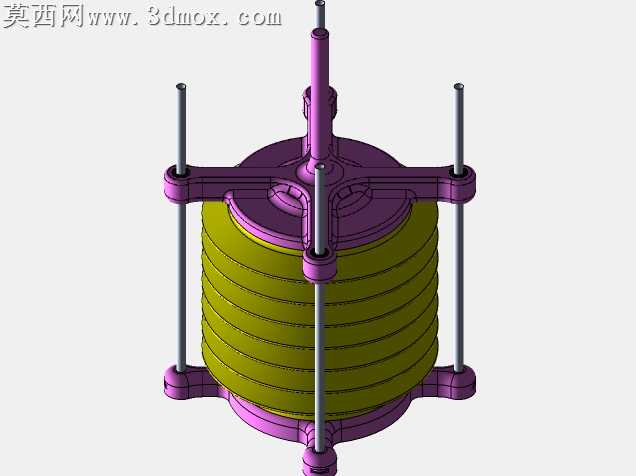

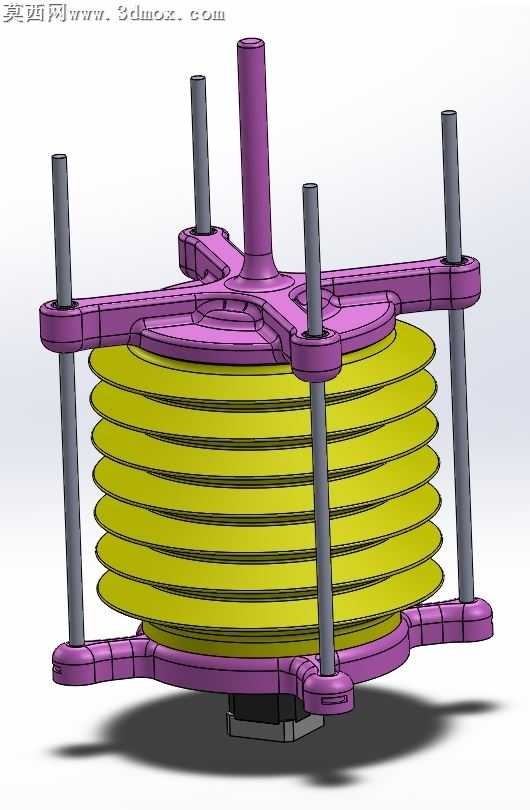

本作品为面向应急医疗场景设计的简易呼吸装置三维建模方案，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工与装配公差完成尺寸约束，可直接导出用于3D打印制作与实物组装验证。模型整体采用上下对称的框架式承载结构，上下端的紫色框架为核心承载基体，建模时通过多半径圆角过渡处理框架的连接转角，既避免了3D打印过程中的应力集中问题，也优化了框架的受力分布，框架上预留的四个导向杆安装孔位与中心气路接口均采用同轴度约束，保证装配后各部件的位置精度。中间的黄色伸缩囊体为核心气路执行部件，建模时通过螺旋扫描与薄壁拉伸特征构建多层褶皱结构，褶皱的弧度与壁厚经过反复参数调整，既保证囊体伸缩过程中的形变均匀性，也避免反复伸缩过程中出现褶皱开裂的问题，囊体上下端与框架的贴合面设计有嵌入式密封槽，可在装配时加装密封件保证气路气密性。四根导向光杆采用金属材质渲染，表面添加了磨砂金属质感与细微的拉丝纹理，与上下框架的紫色工程塑料材质形成明确的视觉区分，导向杆配套的直线轴承安装位在框架上做了沉孔设计，可直接嵌入标准LM8UU轴承，保证囊体伸缩过程的运动顺滑无卡滞。驱动部分采用NEMA17步进电机作为动力源，建模时预留了电机安装法兰位与梯形丝杠的传动连接结构，Tr8x2梯形螺钉与配套梯形螺母的传动结构经过运动仿真验证，可将电机的旋转运动平稳转化为囊体的直线伸缩运动，实现稳定的气体输送功能。整体渲染采用工作室纯白背景环境，添加了柔和的漫反射光源与底部接触阴影，清晰展现各部件的装配关系与结构细节，所有标准件均采用通用国标尺寸，非标准框架部件可直接通过FDM3D打印制作，无需复杂的后处理工序即可完成组装，可作为应急场景下的简易呼吸辅助装置原型使用，设计过程中充分考虑了易加工性与易装配性，降低了特殊场景下的制作门槛。
