手摇式蜗轮蜗杆传动机构三维设计

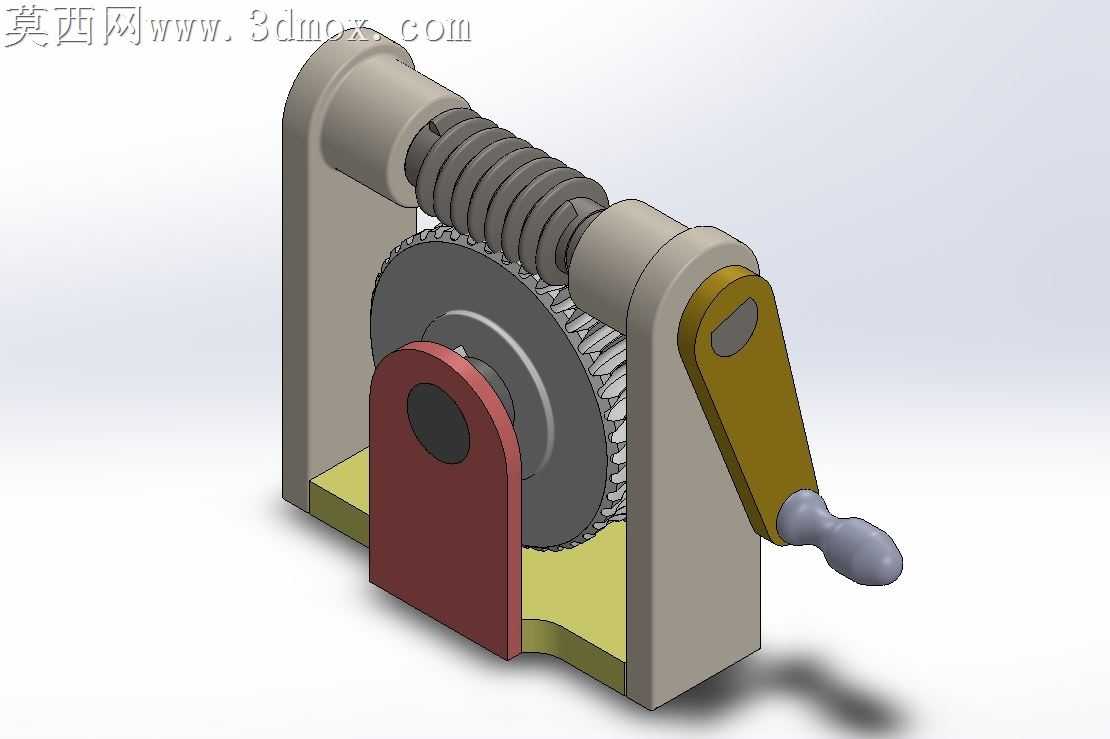

本作品为手摇式蜗轮蜗杆传动机构的三维建模成果，建模过程严格遵循机械设计规范，先通过草图绘制完成各零件的轮廓基准，依次完成蜗杆轴、蜗轮、支撑机架、手摇曲柄、摇柄握套、侧部挡板等独立零件的参数化建模，保证各零件的尺寸配合公差符合机械装配要求。建模阶段对蜗杆的螺旋齿形、蜗轮的啮合齿廓做了精准的特征构建，通过螺旋扫描、阵列切除等特征操作还原齿部的真实形态，确保齿面啮合间隙符合传动设计标准，避免出现传动卡滞或间隙过大的问题。材质与渲染环节，针对不同零件的实际应用场景分配对应材质：支撑机架采用哑光灰铸铁材质，还原铸铁件的磨砂金属质感；蜗轮齿面与蜗杆轴做了调质钢的金属质感处理，添加细微的机加工纹理提升真实感；手摇曲柄采用黄铜色金属材质，摇柄握套采用浅灰色哑光塑料材质，侧部固定挡板采用酒红色涂漆钢板材质；渲染阶段搭建了柔和的工作室光照环境，添加柔和的地面投影效果，清晰呈现各零件的结构层次与装配关系，直观展示机构的整体外观。结构设计上，该机构采用立式支撑布局，两根平行的支撑立柱构成蜗杆的安装支座，蜗杆两端通过轴孔定位实现转动支撑，下方的蜗轮通过中心轴固定在侧部挡板与机架底座之间，保证蜗轮与蜗杆的轴线空间垂直，满足蜗轮蜗杆传动的啮合角度要求；手摇曲柄与蜗杆轴端采用扁位定位连接，摇动摇柄即可带动蜗杆转动，通过蜗杆与蜗轮的齿面啮合将动力传递至蜗轮，实现减速增扭的传动效果，整体结构紧凑，装配逻辑清晰，所有零件无干涉问题，可直观演示蜗轮蜗杆机构的自锁特性与减速传动原理。设计思路围绕手动减速传动的实用需求展开，简化了不必要的冗余结构，重点突出蜗轮蜗杆的核心传动结构，既保证机构的运动逻辑准确，也通过清晰的材质区分让各部件的功能一目了然，可作为机械原理教学演示、手动减速装置设计参考的数字化三维模型。
