AnetA8桌面级3D打印机封闭外壳结构设计

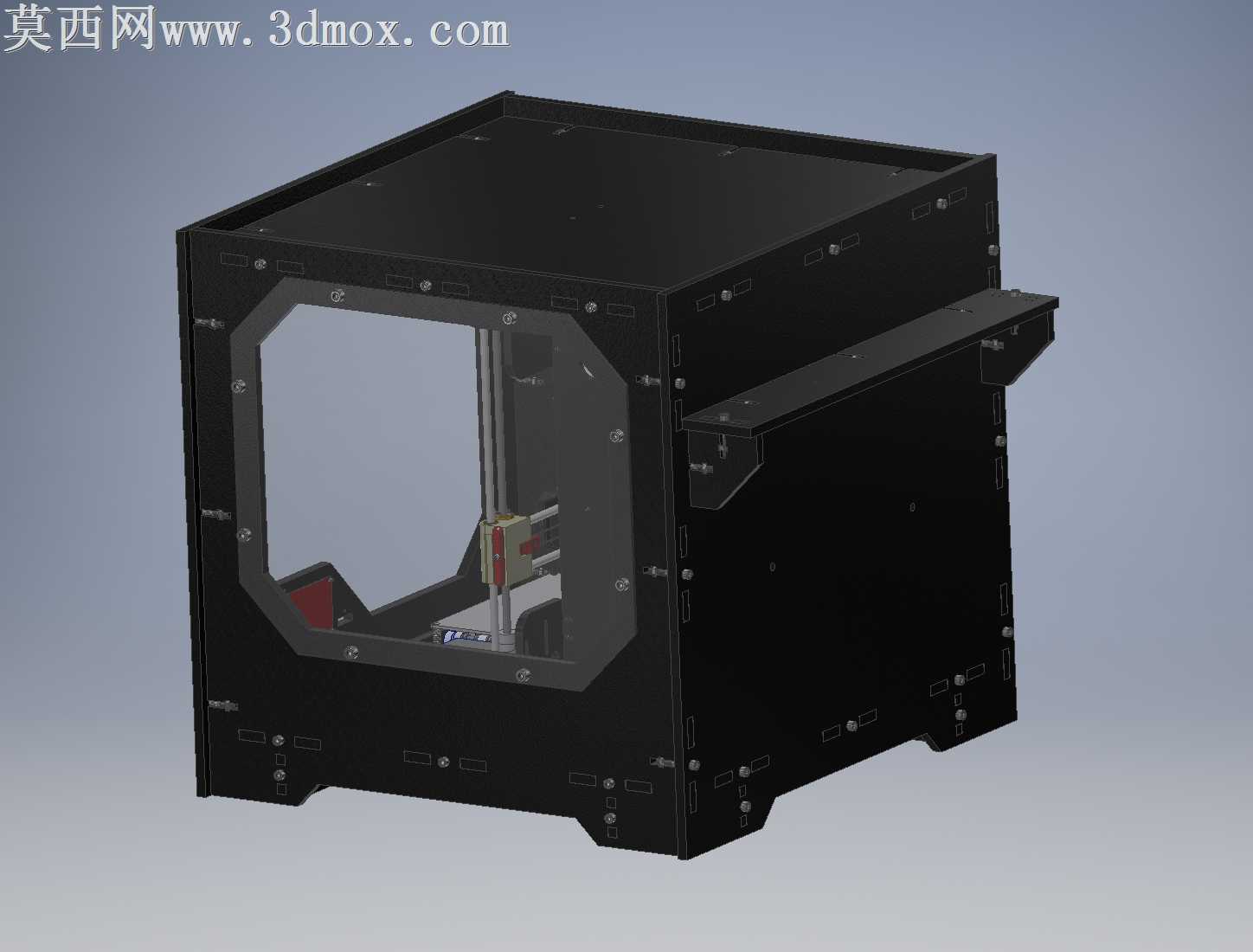

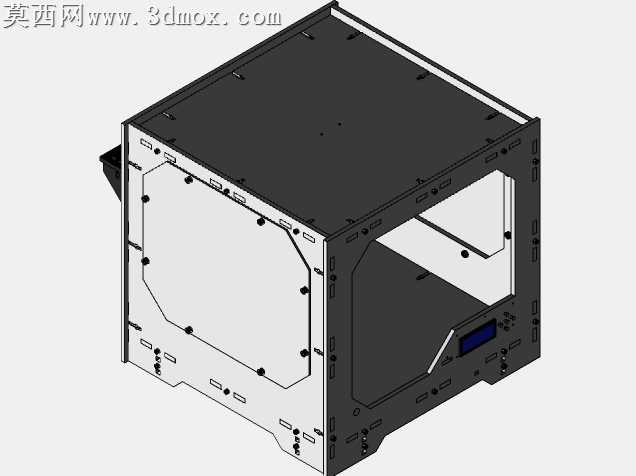

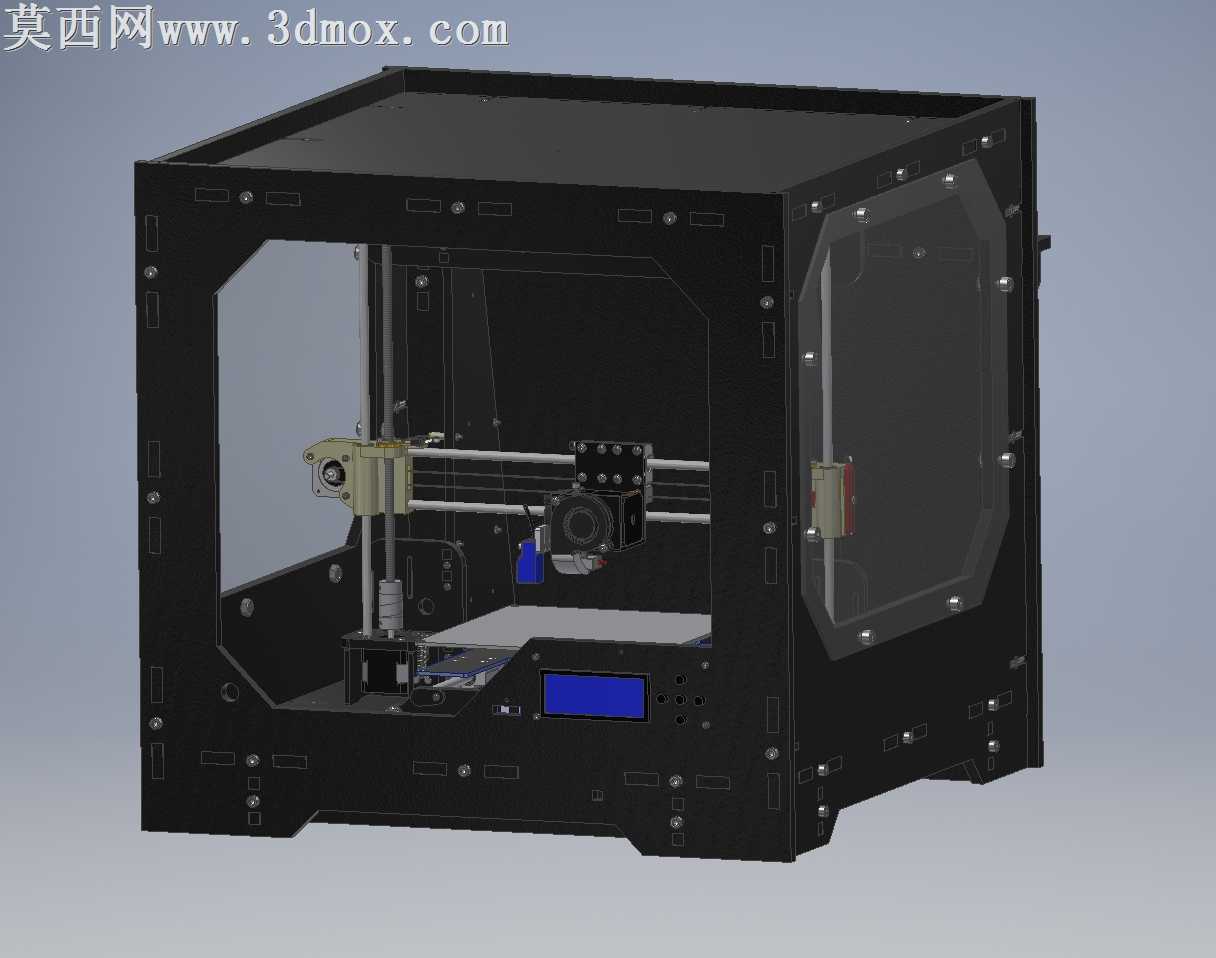

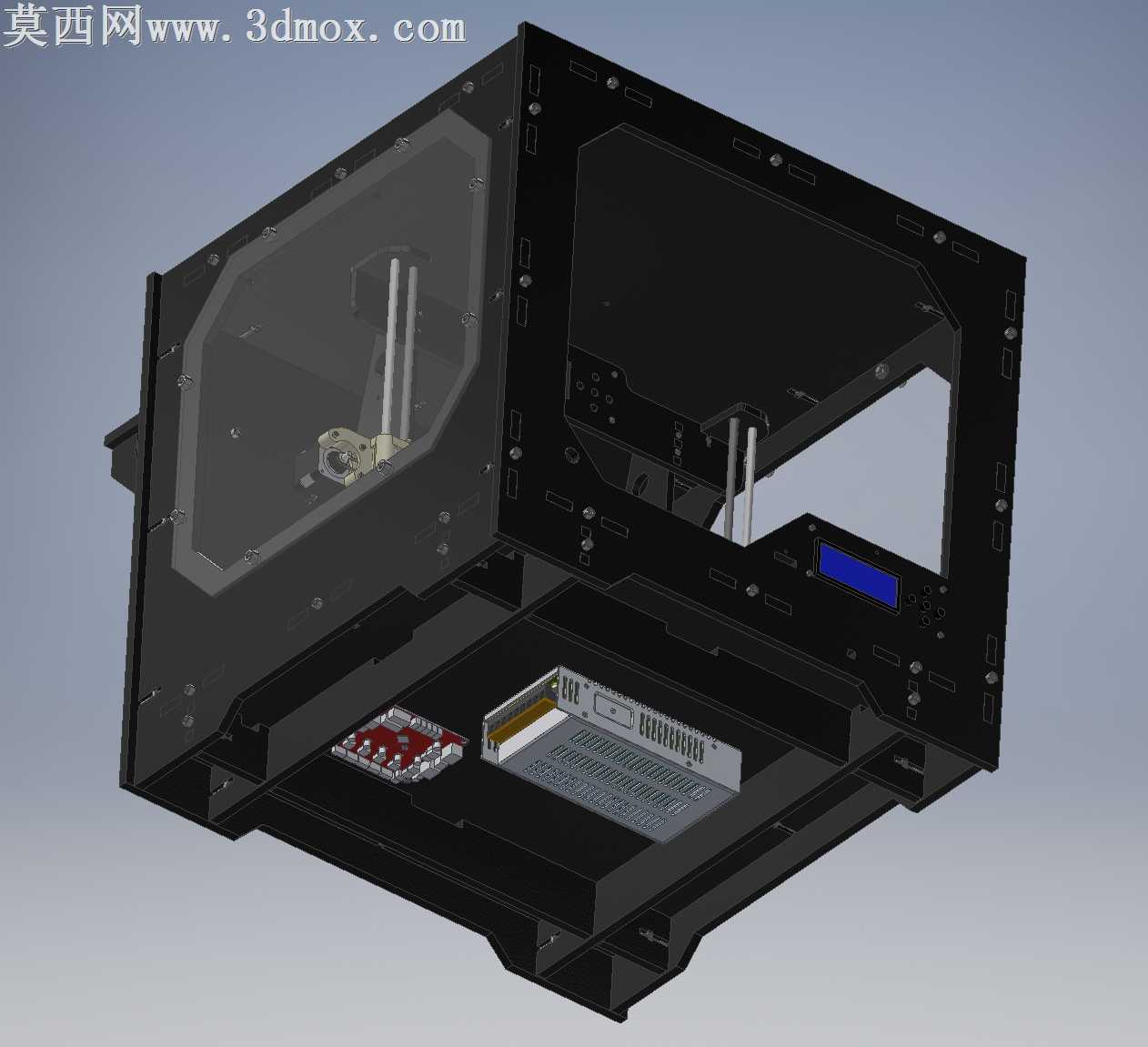

本作品为Anet A8桌面级FDM 3D打印机的封闭外箱与上盖结构三维设计，整体采用立方框架式封闭壳体造型，在原始开源A8打印机的铝型材框架基础上，设计了全包围式的钣金拼接外壳结构，通过三维建模软件完成全参数化的零件建模与整机装配，所有安装孔位、拼接卡扣、固定螺孔均与原版A8打印机的安装点位完全匹配，无需对原有打印机主体结构做改装即可直接装配。建模过程中针对外壳的功能需求做了精细化的结构设计：在机箱外壳下部预留了规整的电缆开孔，可满足打印机下部安装电源、主控板、树莓派控制模块的走线需求，所有开孔边缘做了圆角过渡处理，避免穿线时割伤线材；在机箱正面面板预留了micro-SD读卡器的对位开孔，位置与原版打印机的读卡器安装位完全对齐，插卡操作无需打开机箱；在机箱内部对应LED灯条的安装位置预留了灯条固定孔位，同时为章鱼摄像头设计了专用的安装孔位，可直接将摄像头固定在机箱内部指定位置，无需额外加装固定支架；机箱后侧设计了线材理线结构，预留了可将线材挂装在螺杆上的固定位，方便整理机箱内部走线，避免线材杂乱干扰打印运动部件。外壳的左右两侧及正面均设计了透明观察窗结构，采用嵌入式的安装方式将透明板材固定在钣金框架上，既可以封闭机箱维持打印腔体内的温度稳定，减少ABS等耗材打印时的翘边问题，又可以随时观察内部打印进度；正面面板下部预留了打印机原有显示屏的对位开孔，可将原版显示屏嵌入安装在外壳面板上，操作无需开启机箱。建模完成后通过渲染模块完成整机的效果渲染，外壳主体采用哑光黑色磨砂钣金材质，观察窗采用半透明深色亚克力材质，金属固定件采用镀锌亮面金属材质，还原了外壳装配完成后的真实视觉效果，所有零件之间的拼接缝隙、安装对位关系都在装配体中做了干涉检查，确保各零件装配后无冲突，螺丝孔位完全对齐，可直接导出加工图纸用于外壳的生产制作，整套外壳结构可有效提升A8打印机的使用安全性，减少打印过程中外界气流对打印成型的干扰，同时降低打印噪音，提升整机的美观度与一体性。
