可3D打印防疫防护面罩结构设计

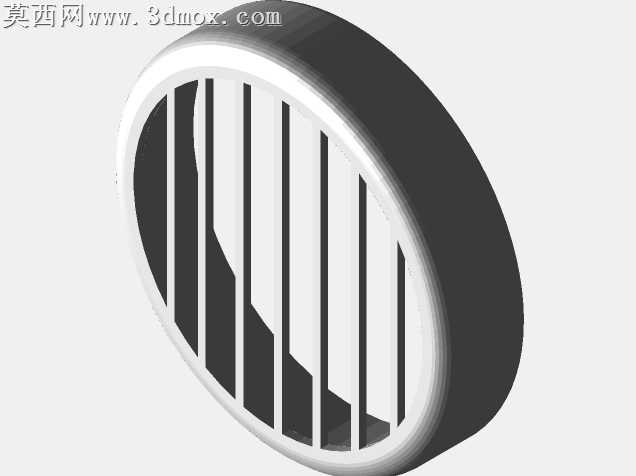

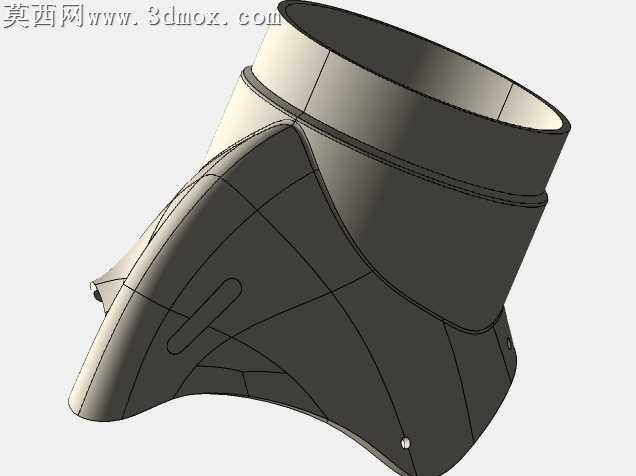

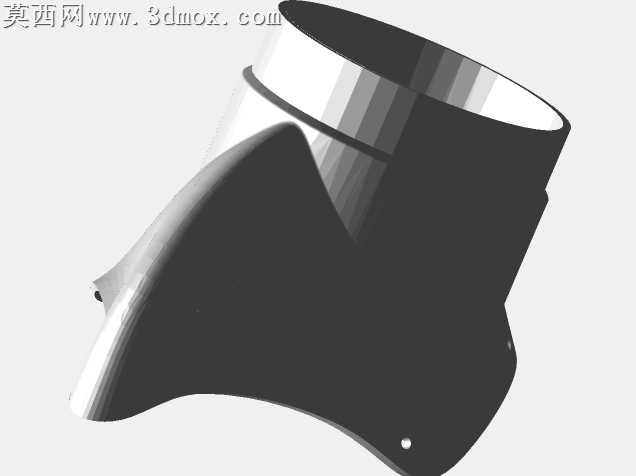

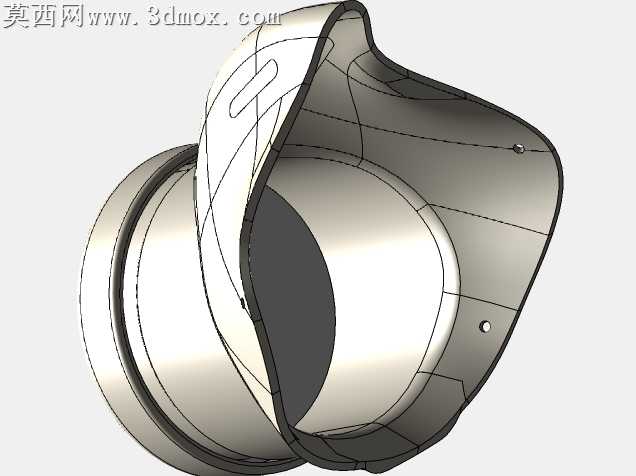

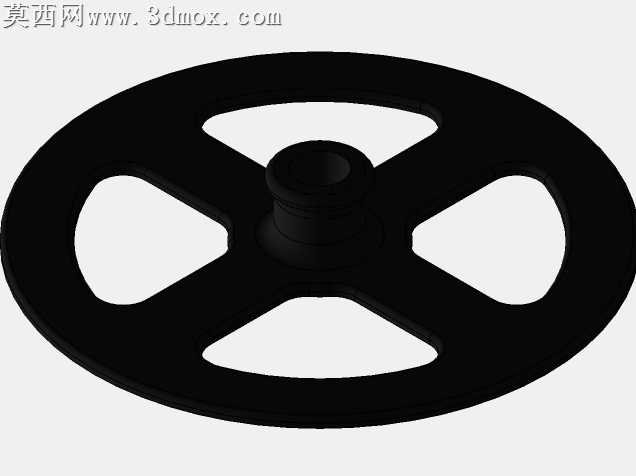

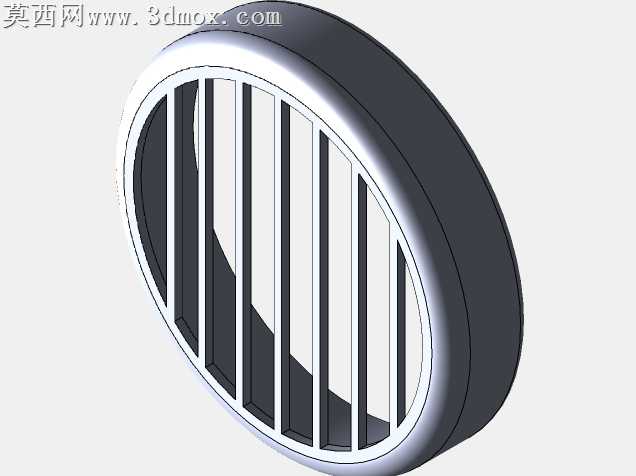

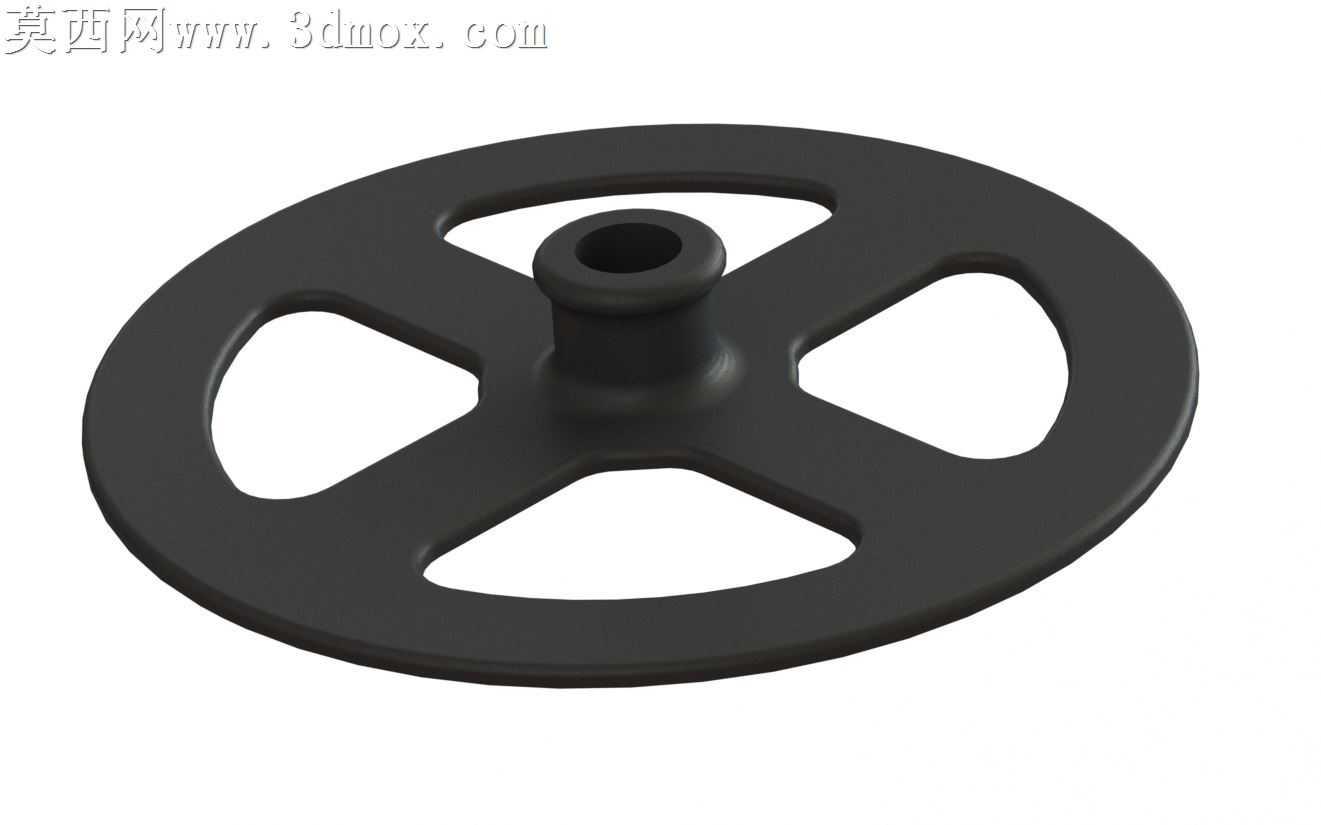

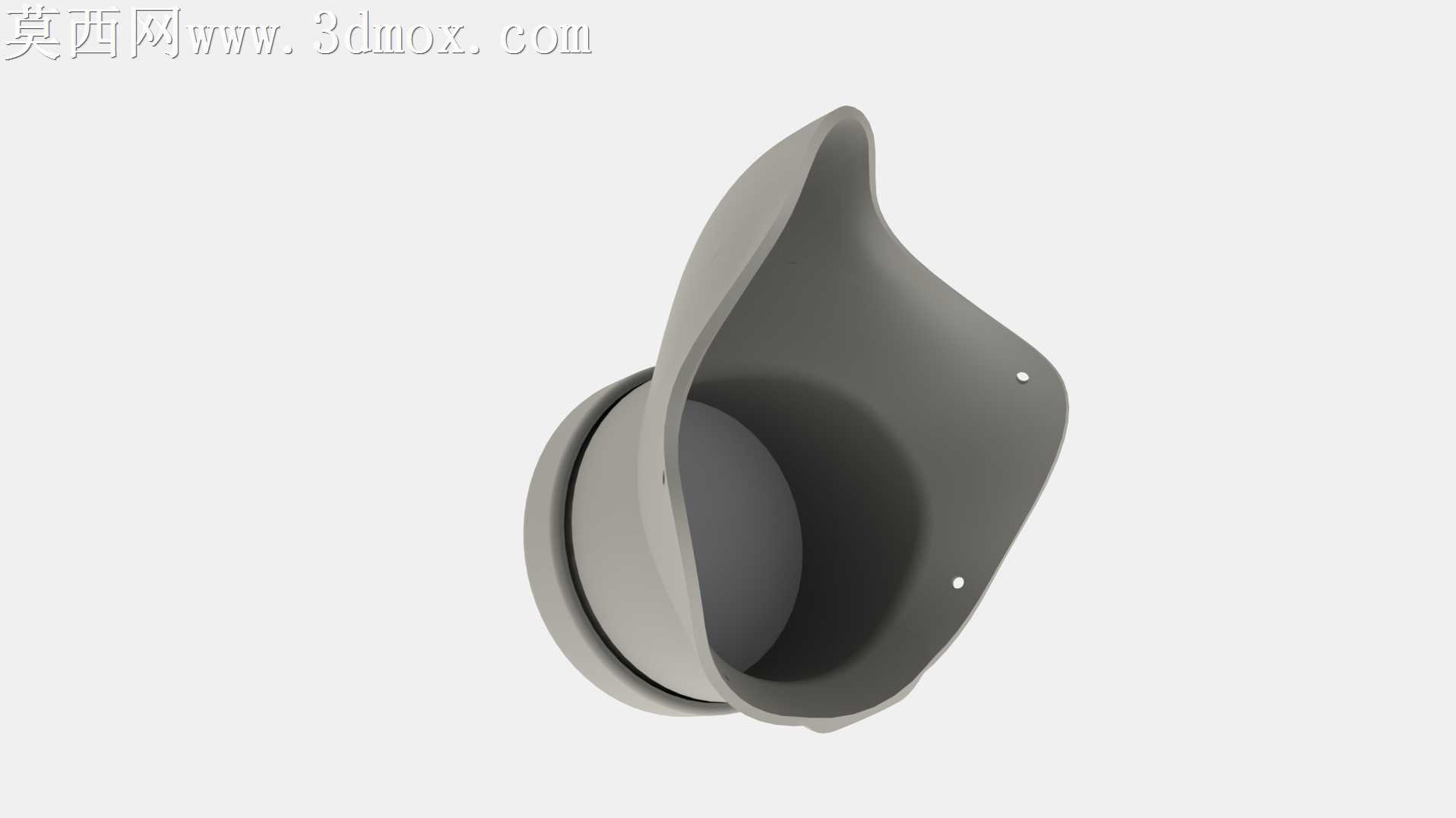

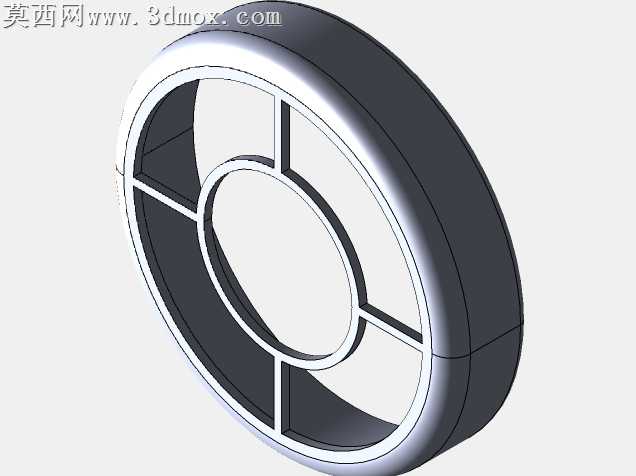

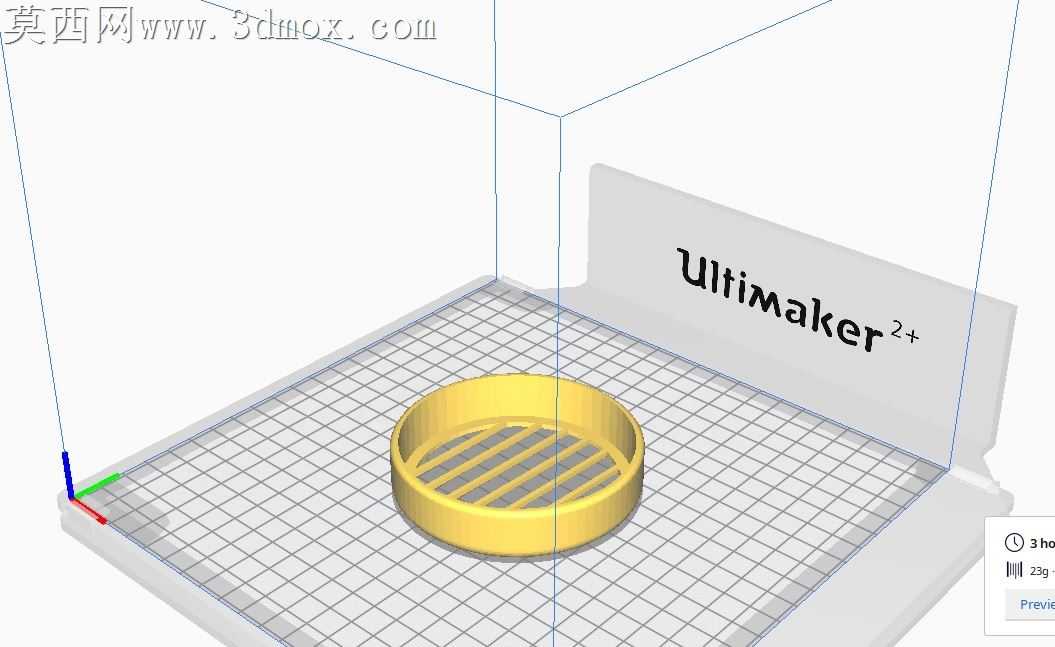

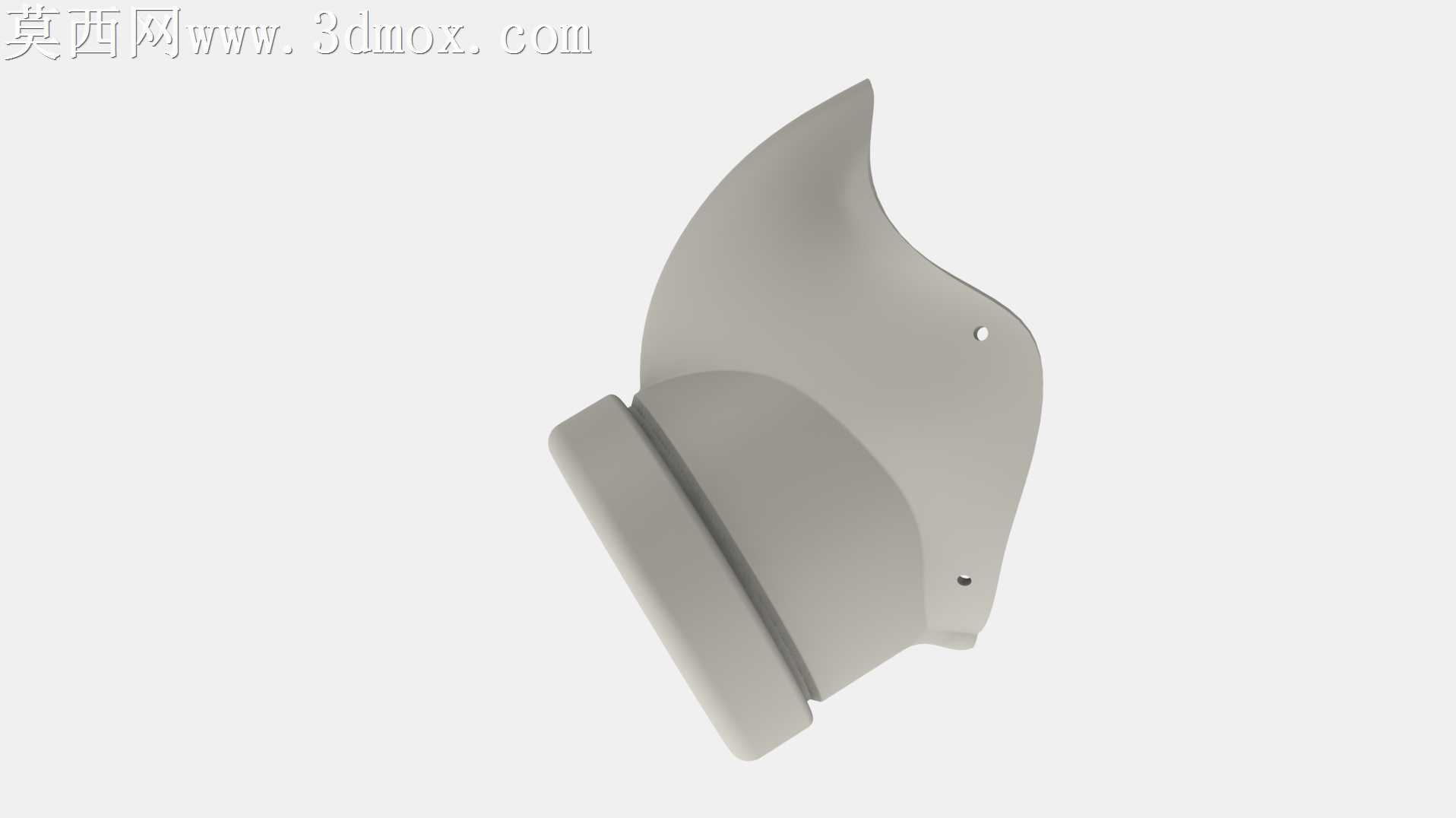

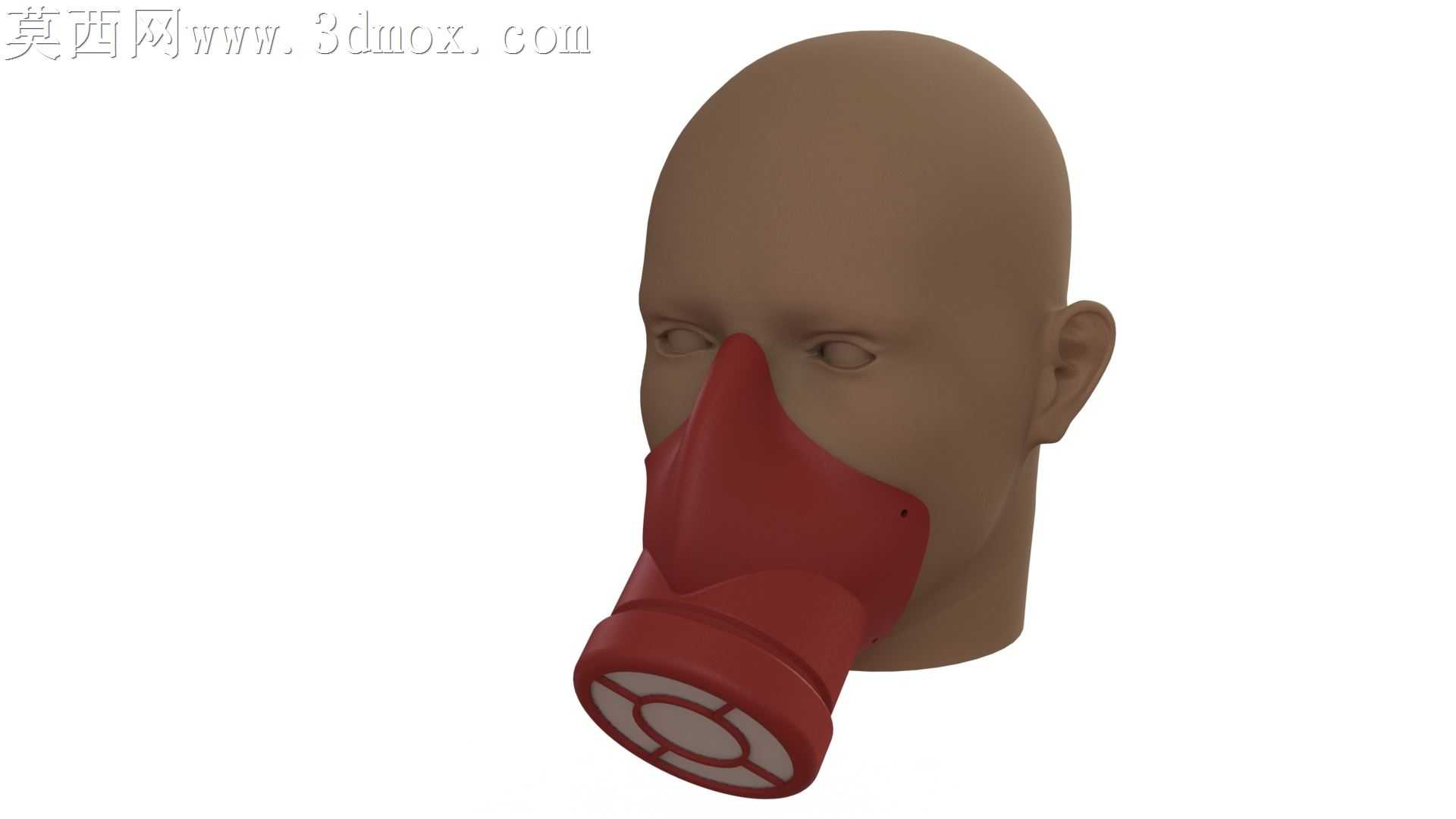

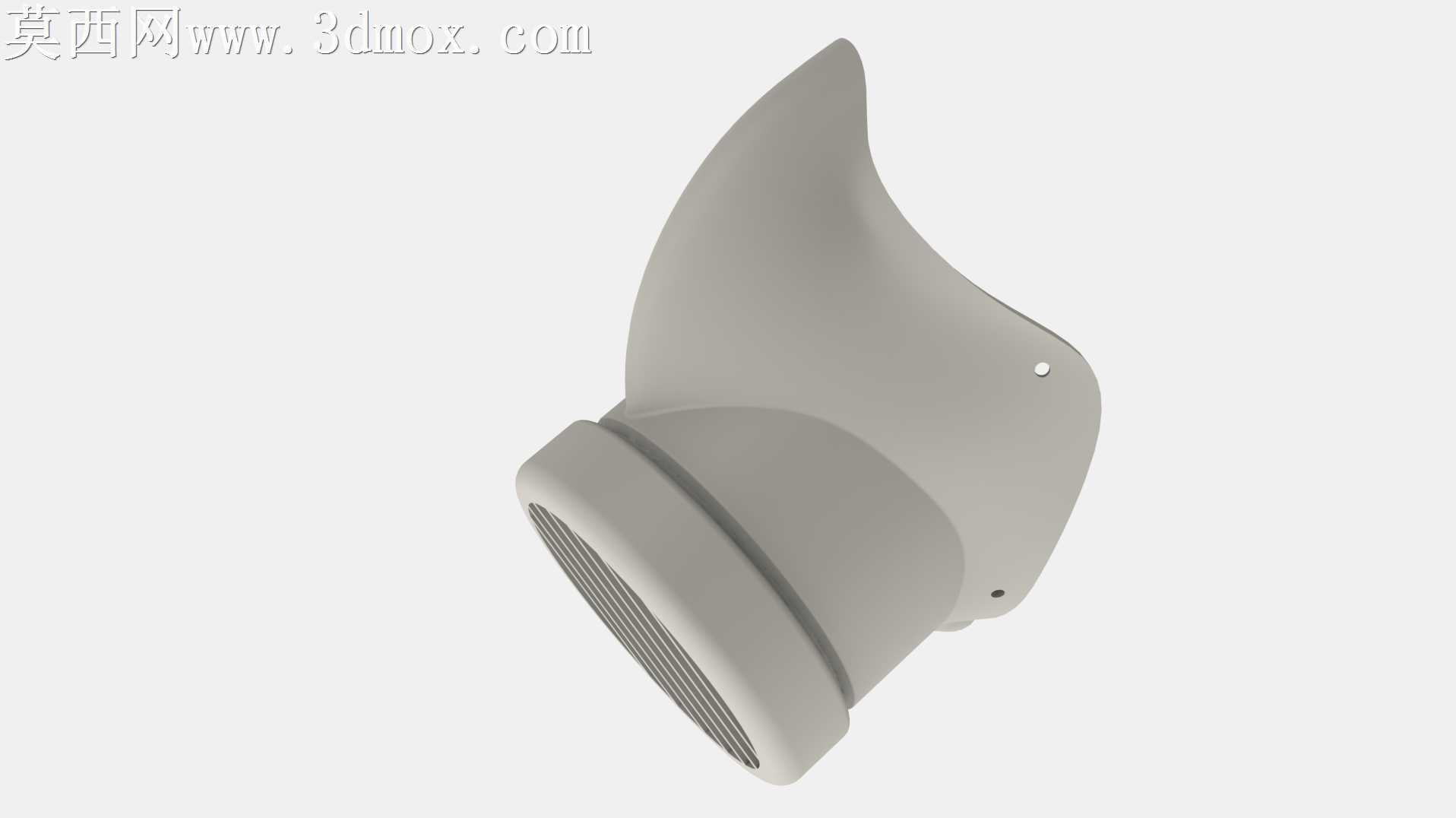

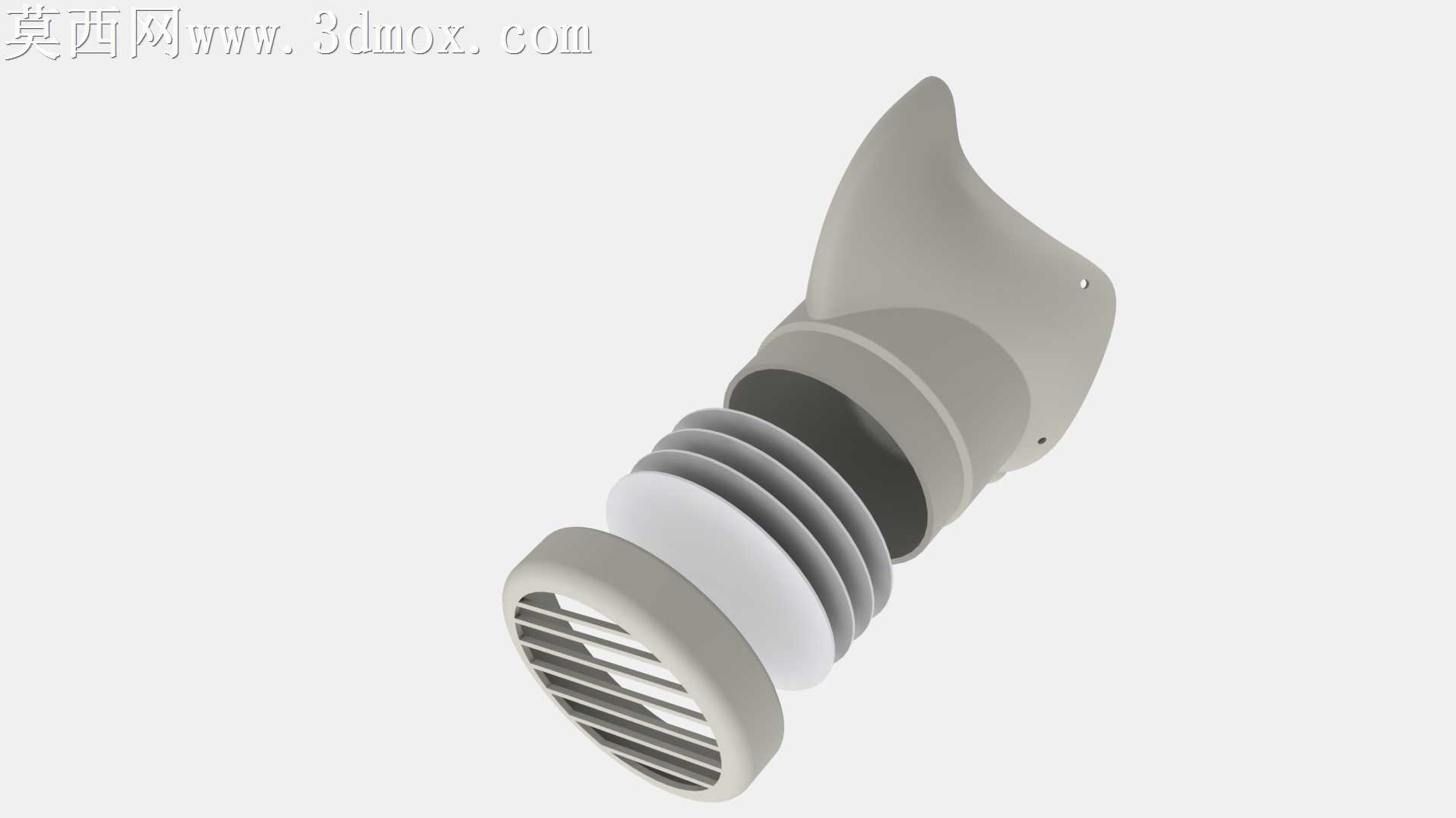

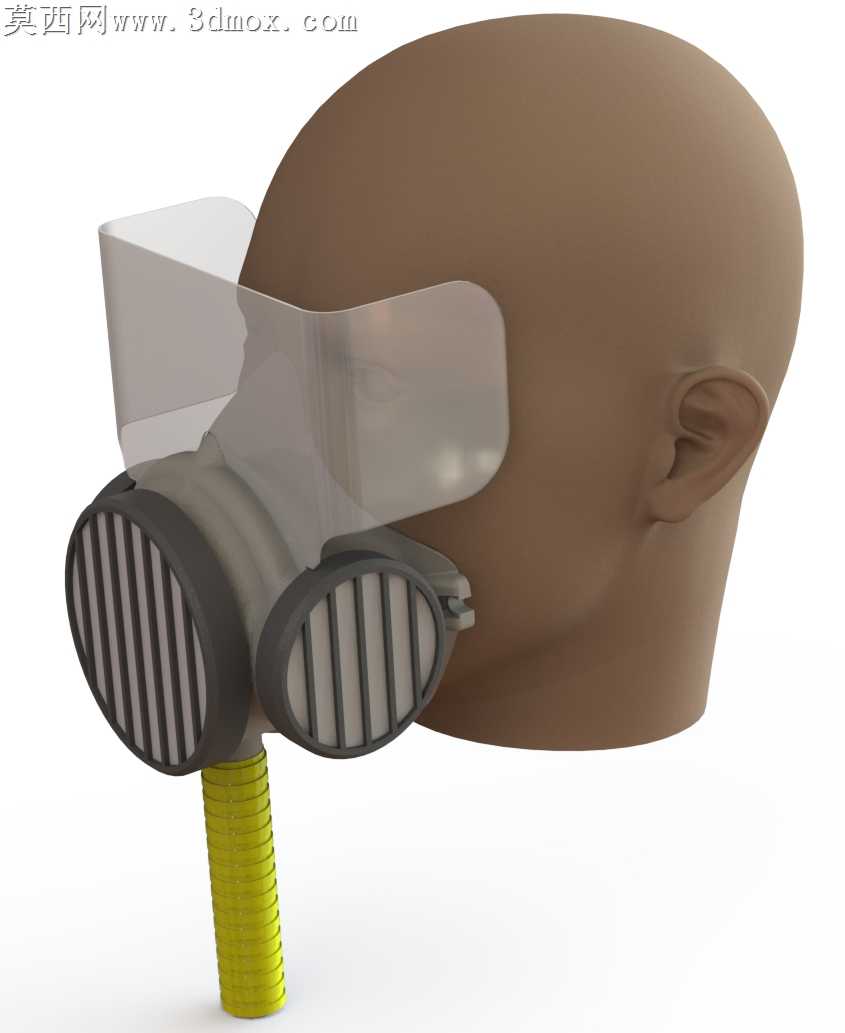

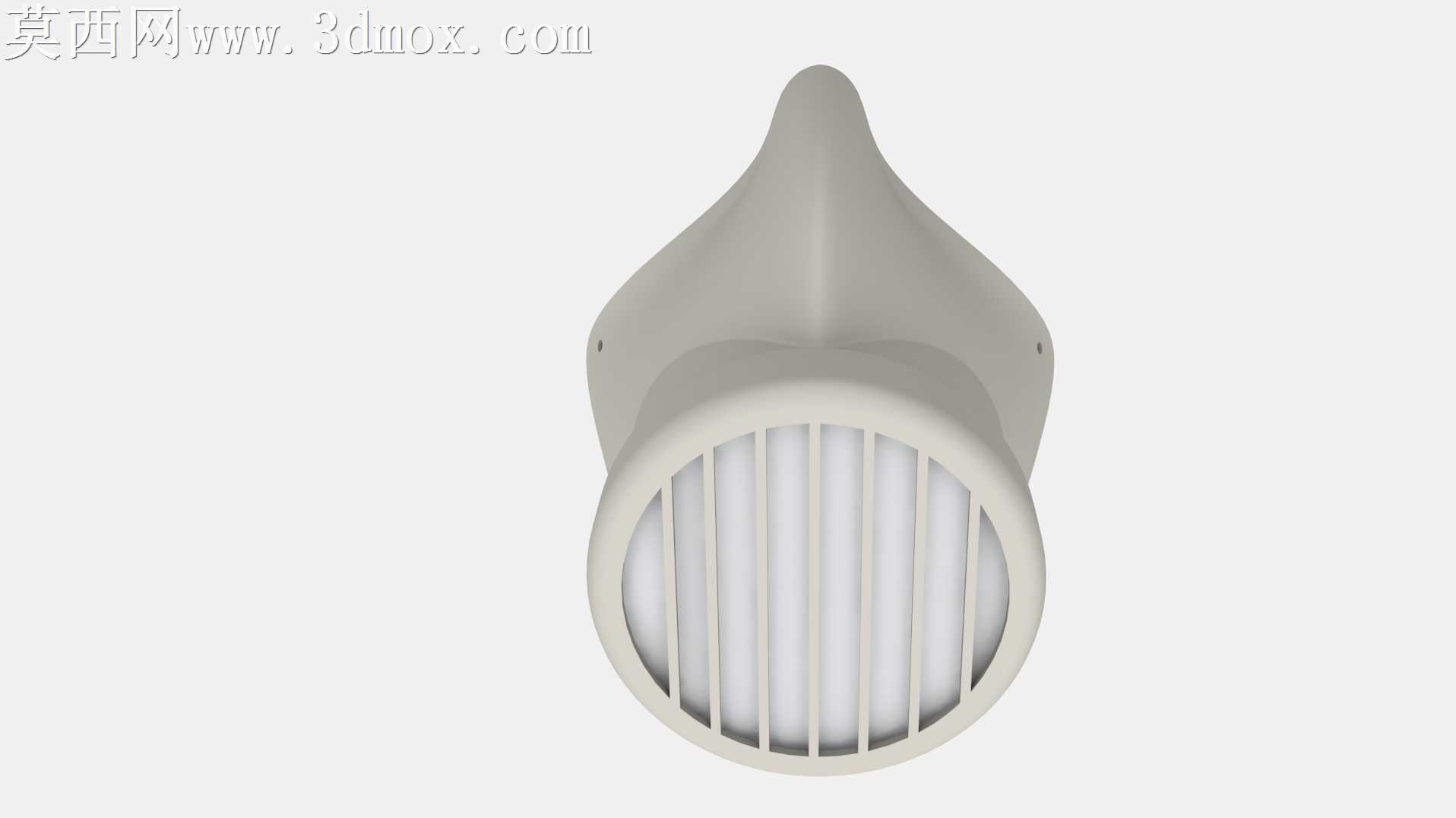

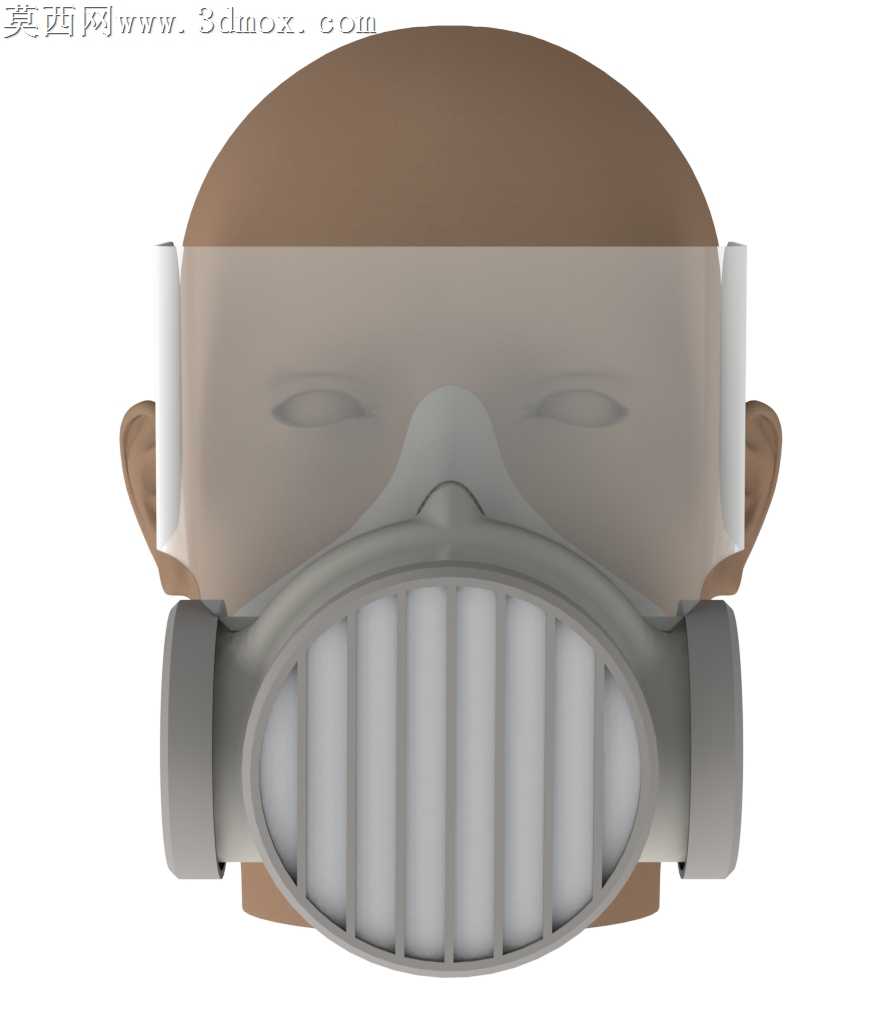

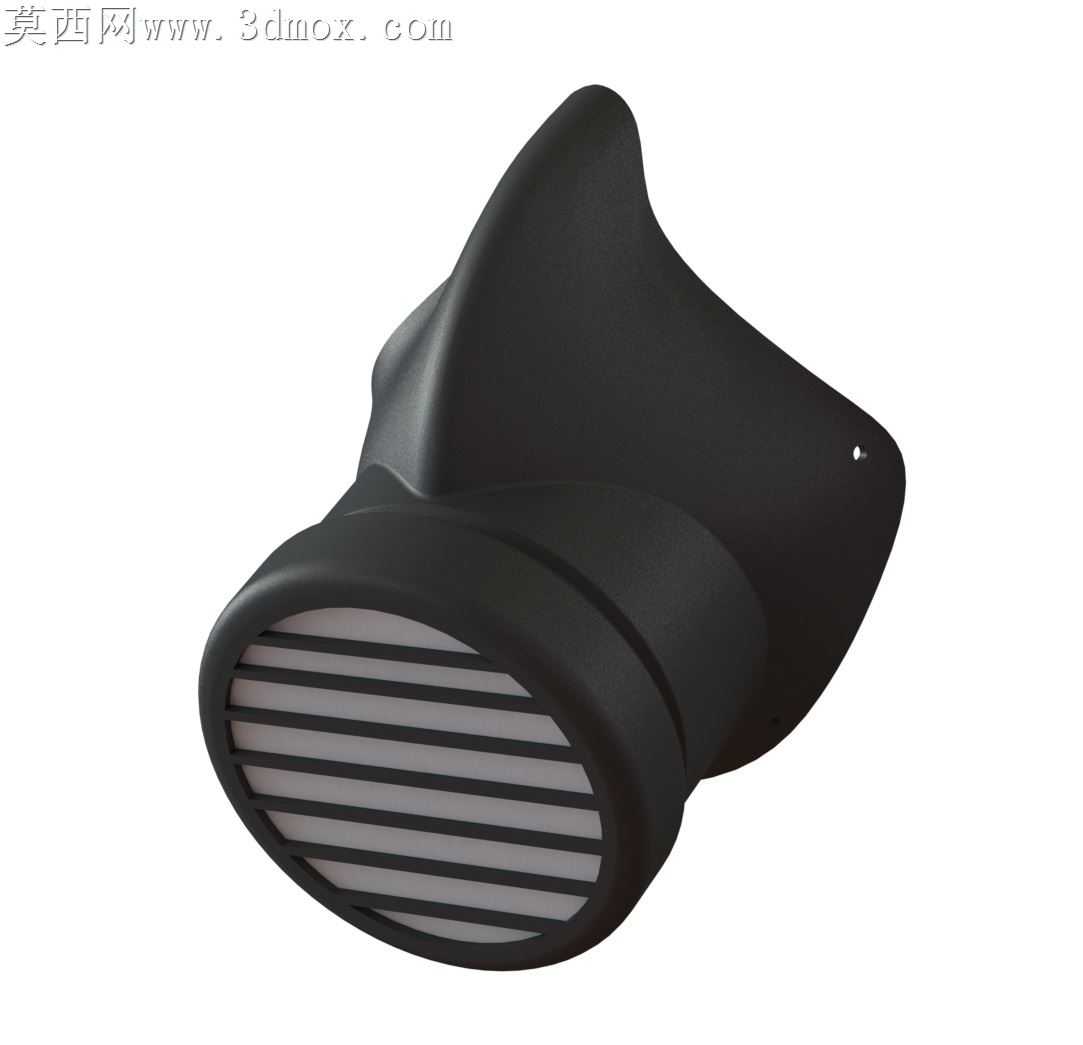

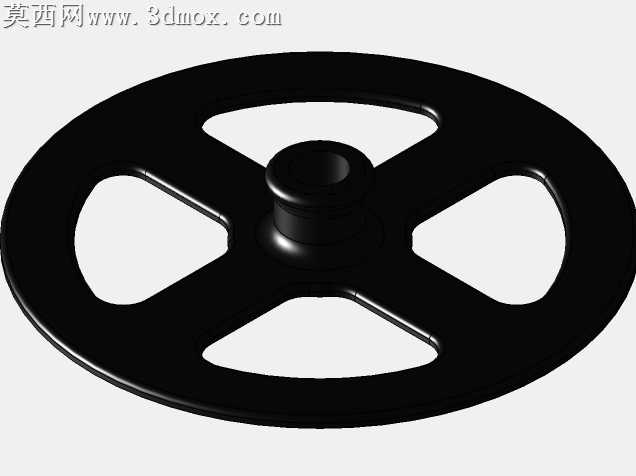

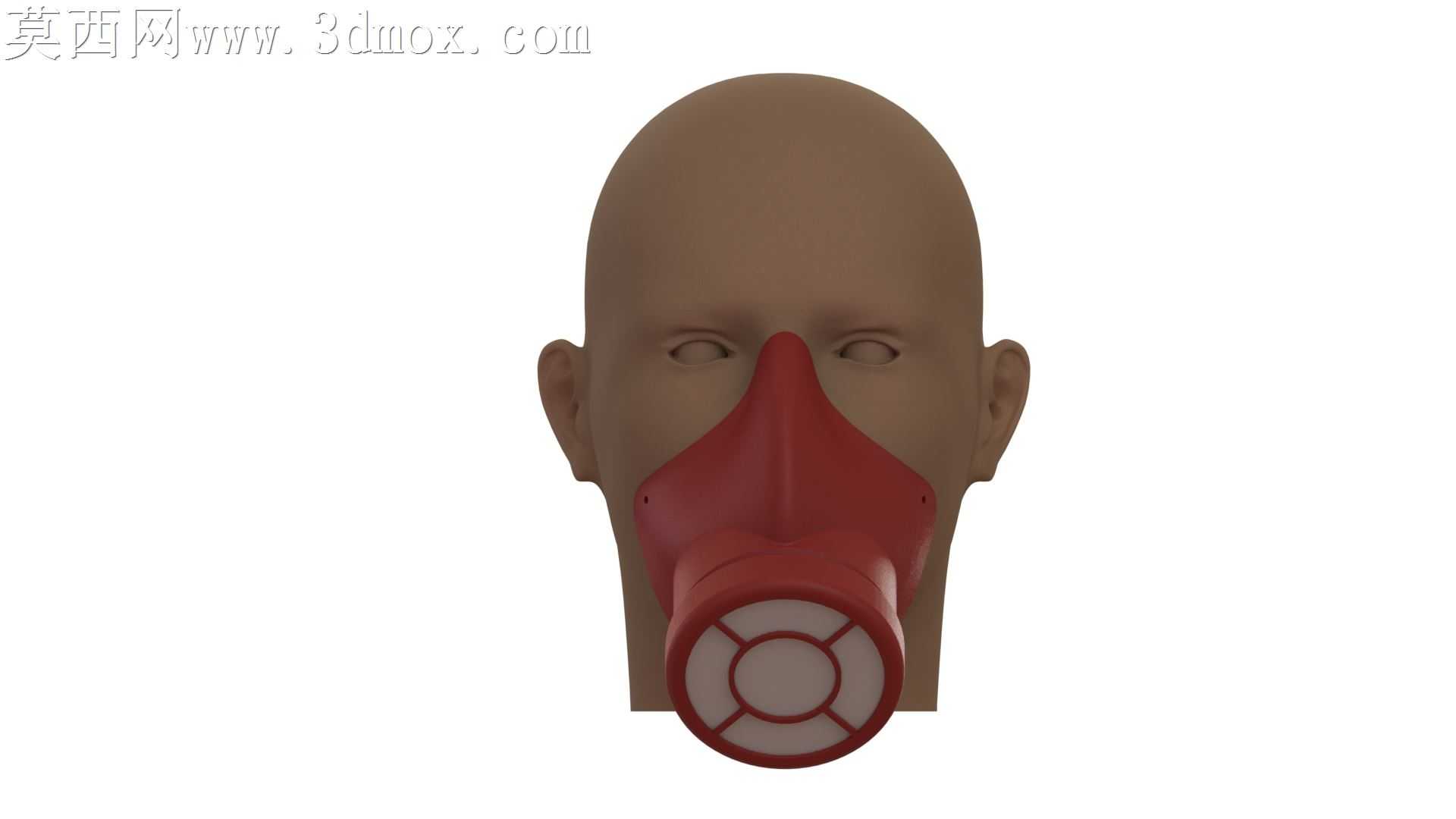

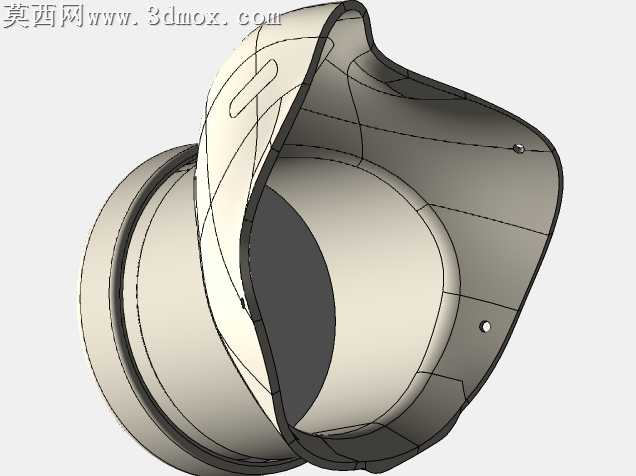

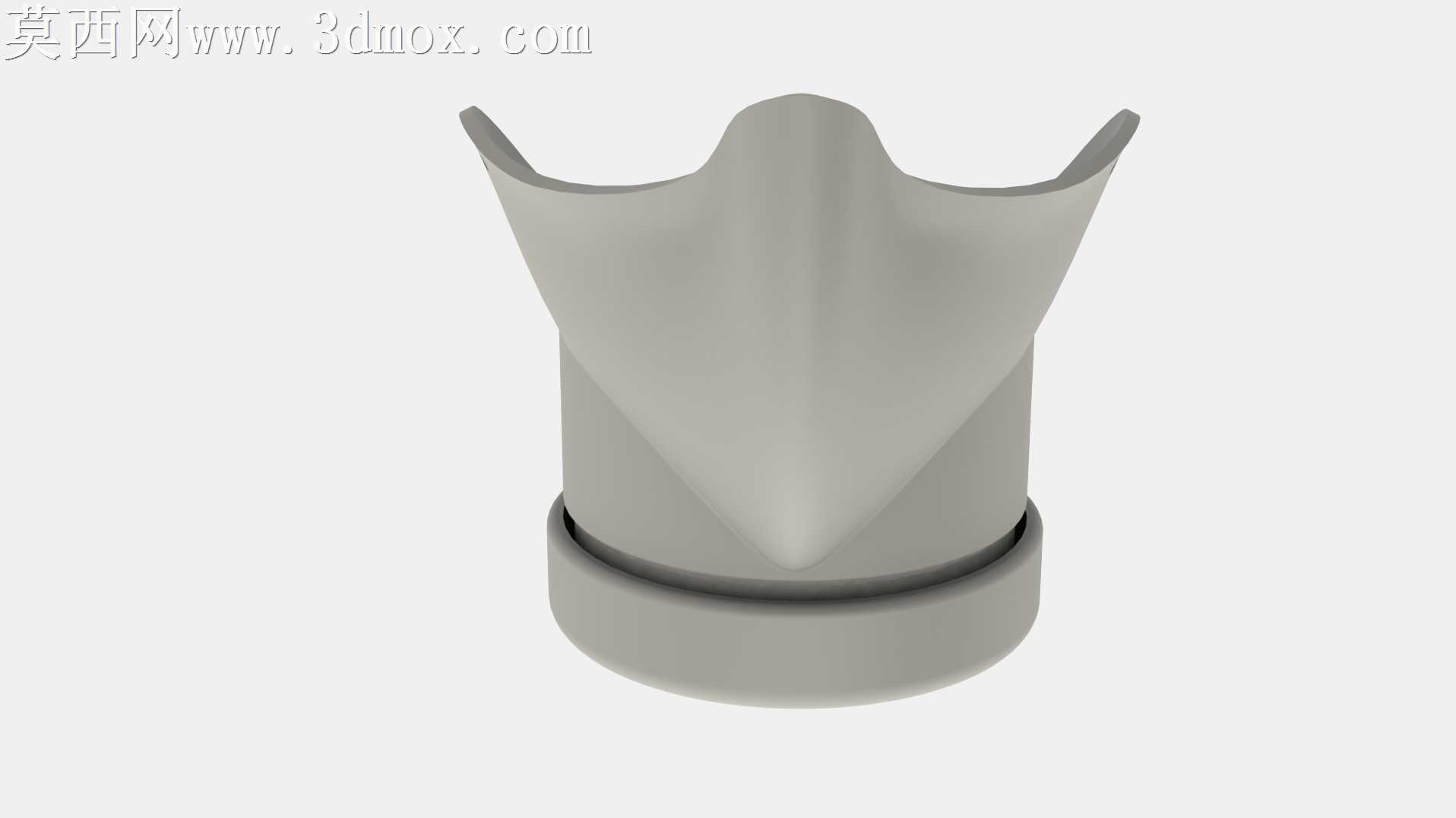

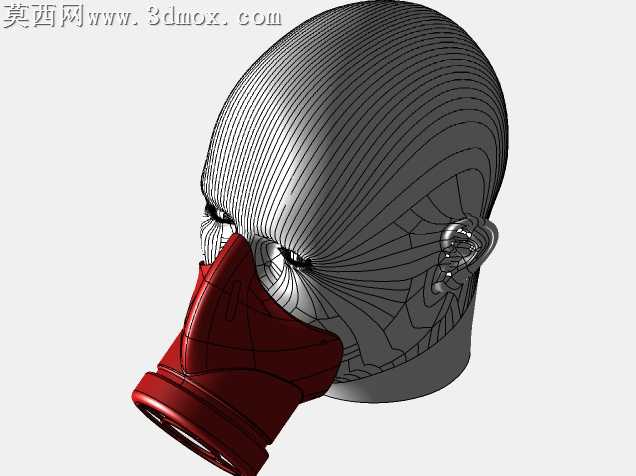

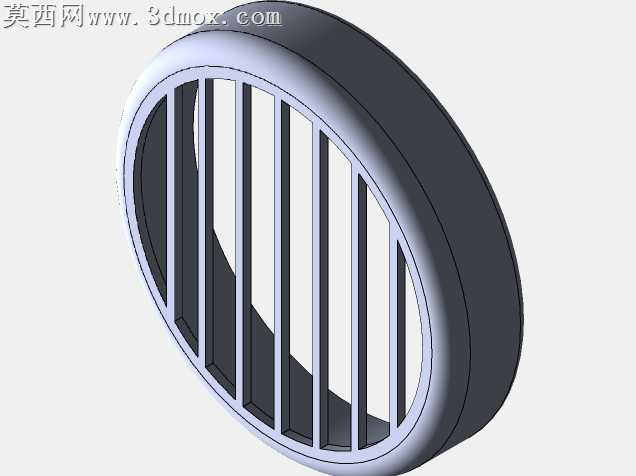

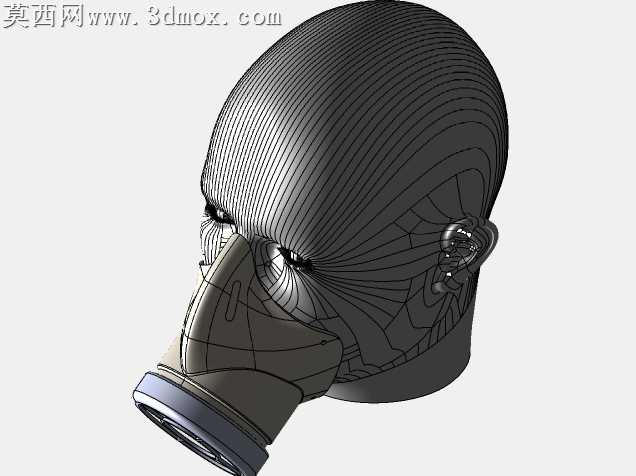

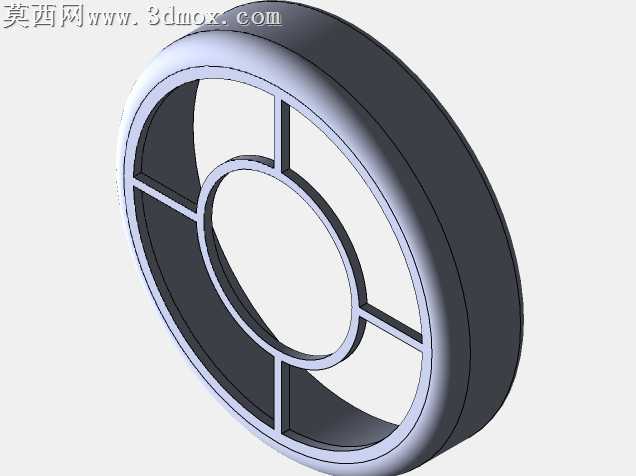

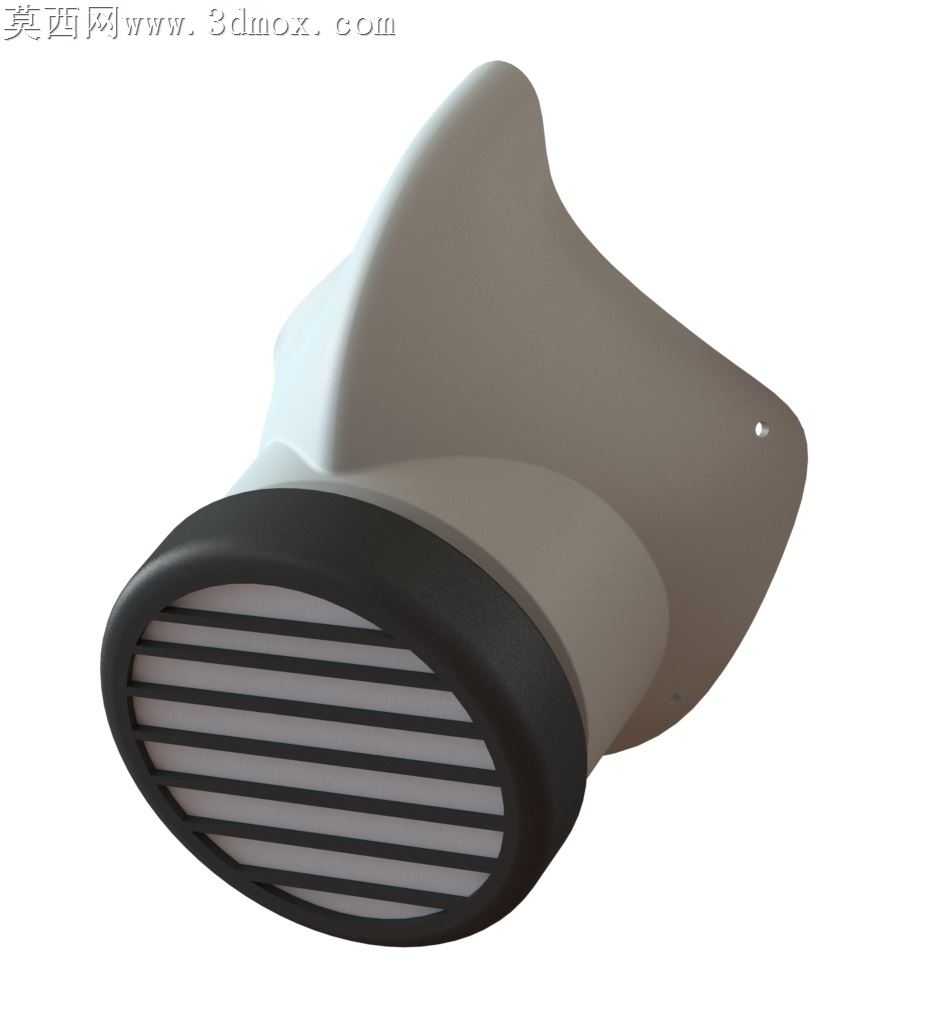

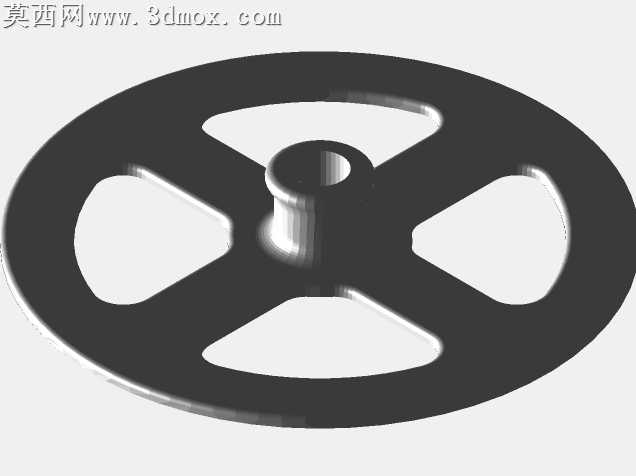

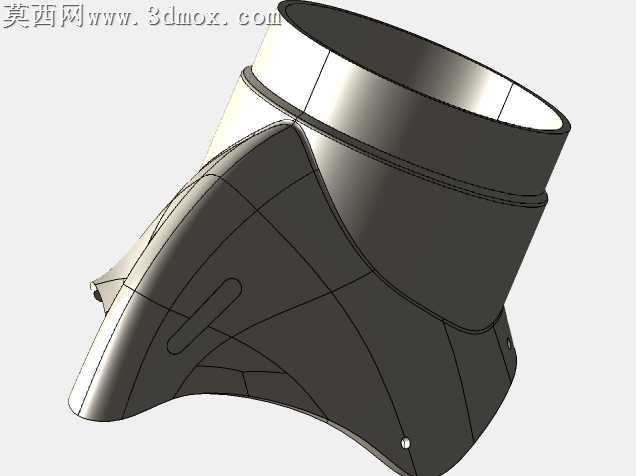

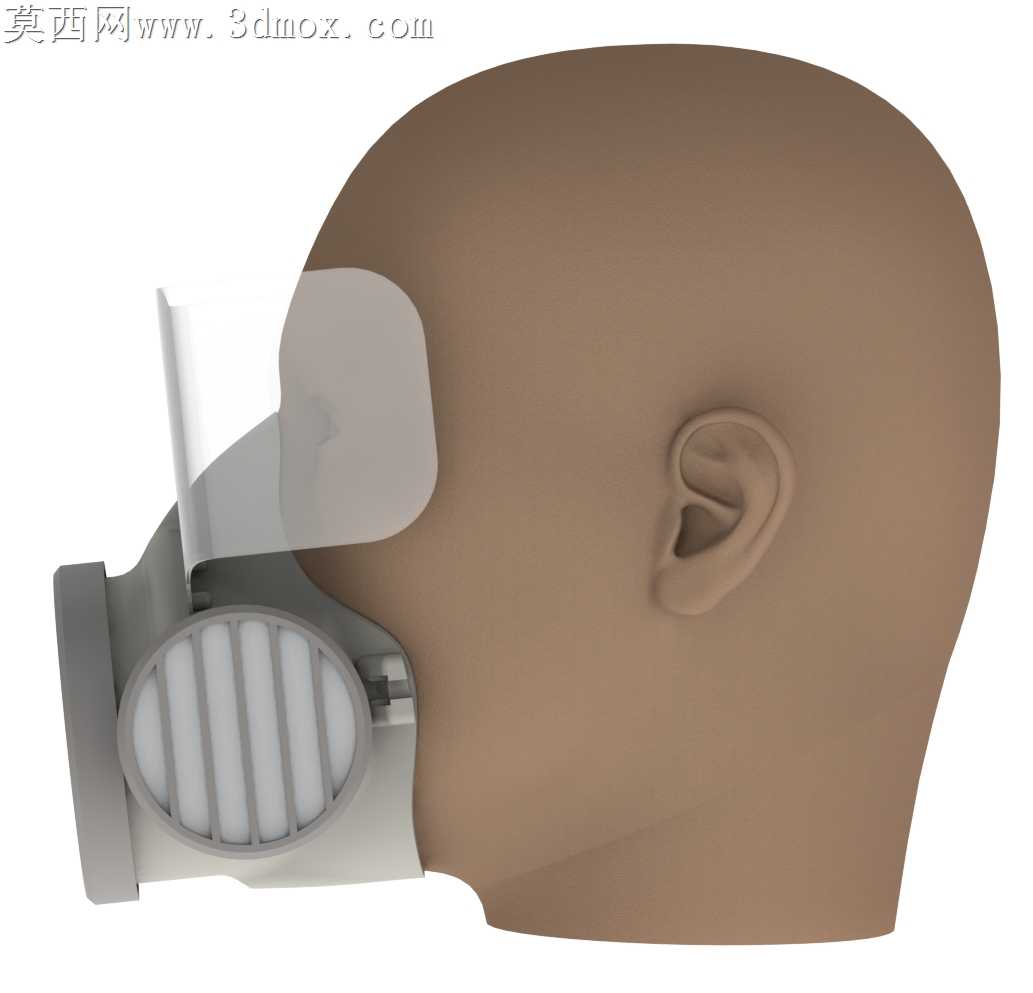

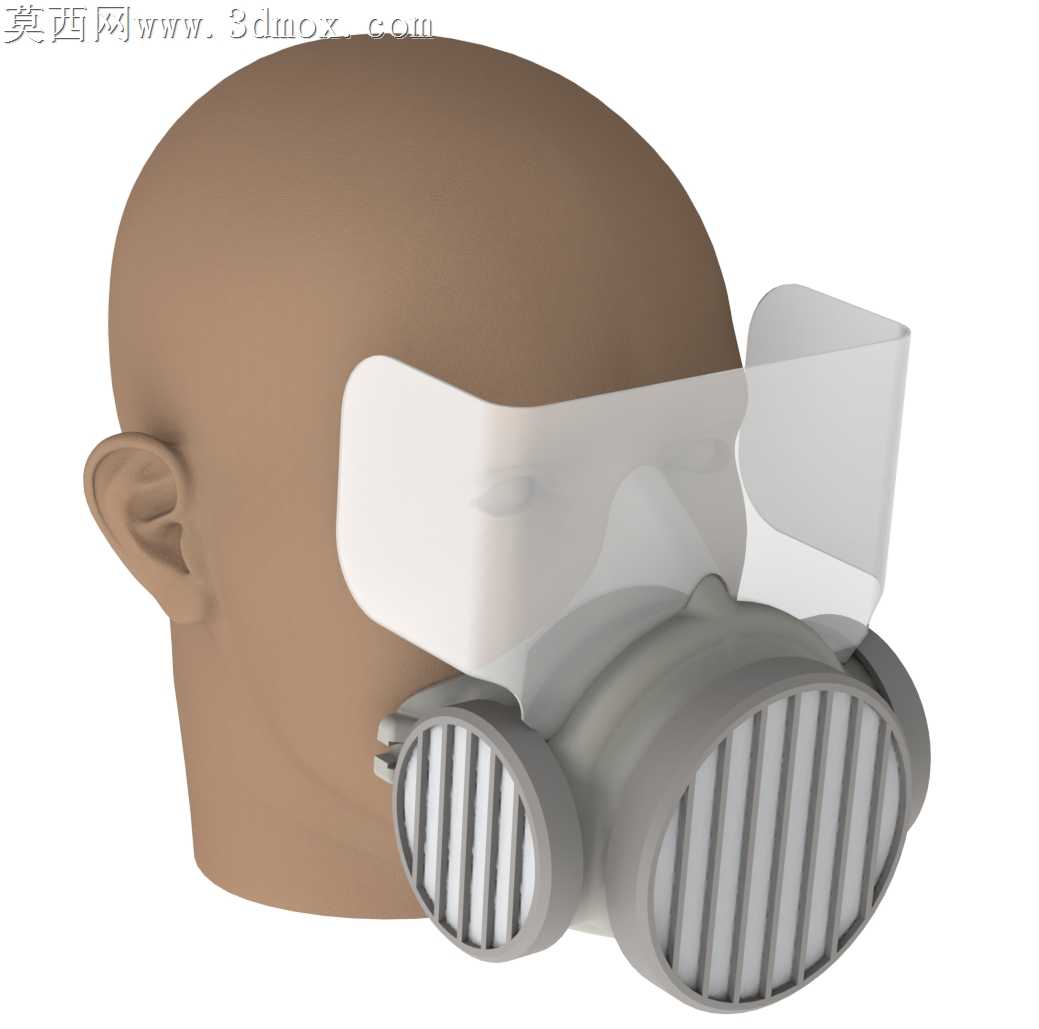

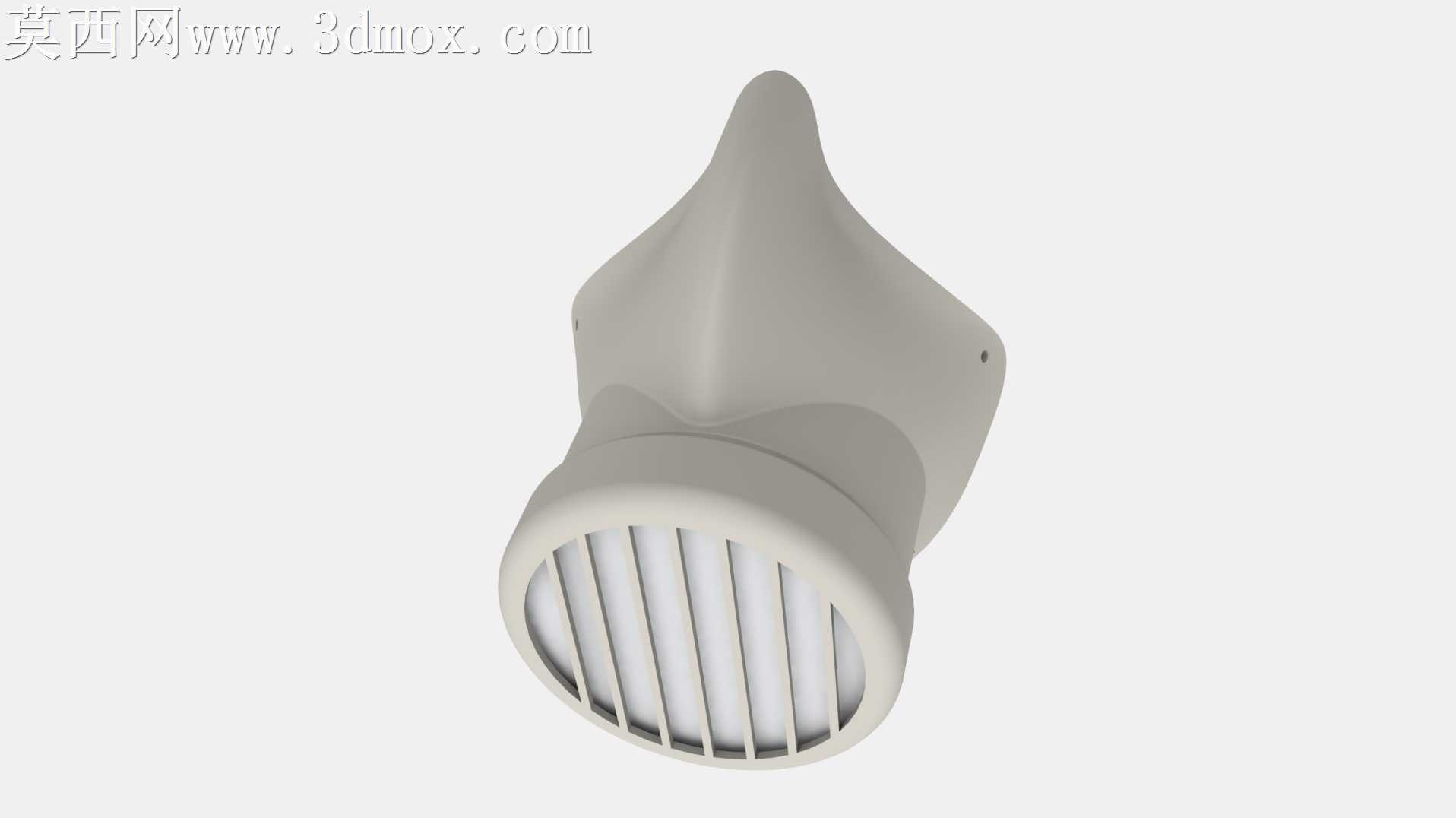

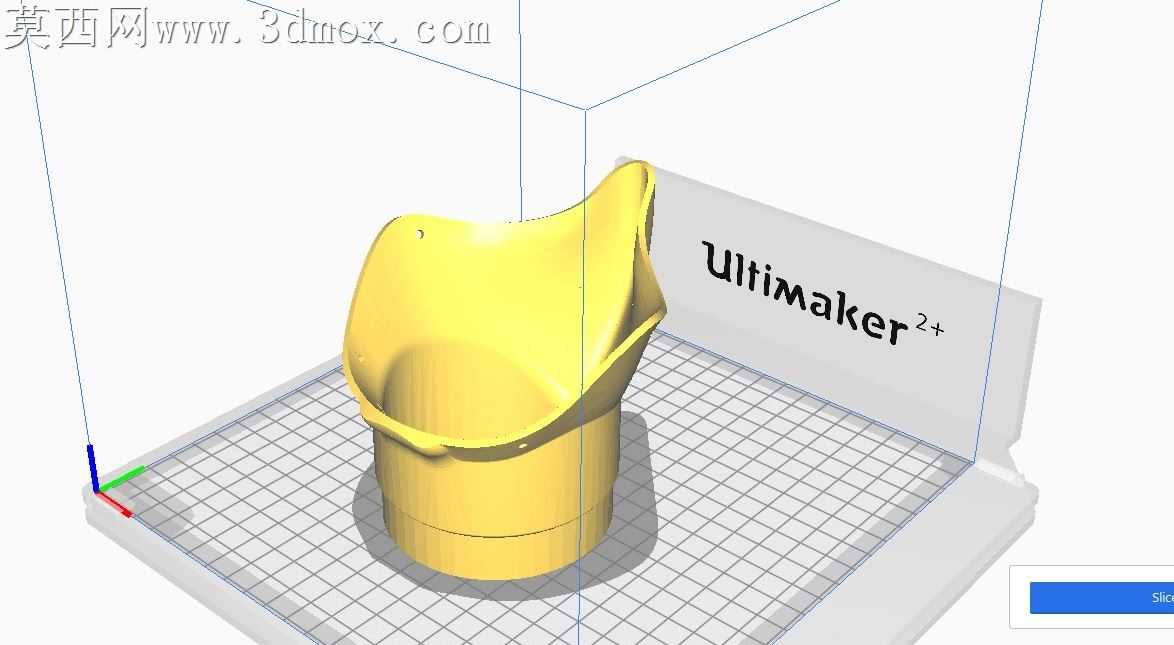

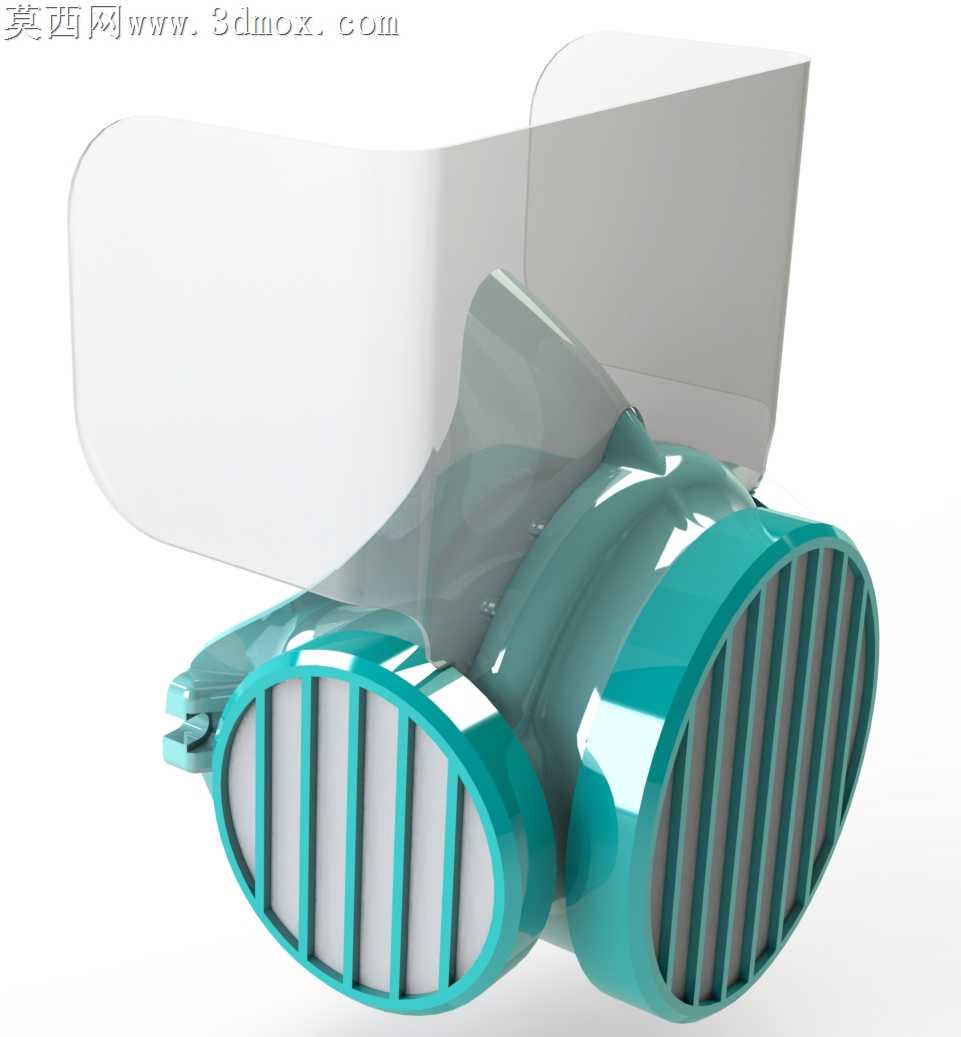

本作品为适配防疫场景设计的可三维打印防护面罩，建模阶段围绕易打印、易组装、高适配性的核心思路展开，整体结构拆分清晰，无复杂悬空支撑结构，可直接适配主流FDM3D打印机完成生产。模型主体采用半透明硬质面罩与青绿色滤盒基座的分件设计，建模时精准校准了面部贴合曲面的弧度，参照人体面部轮廓数据优化了鼻翼、脸颊、下颌位置的贴合度，减少佩戴时的漏气缝隙。滤盒部分采用双滤仓对称结构，建模时预留了标准滤棉安装位，格栅结构做了等距加厚处理，既保证进气通流面积，又能为滤材提供稳定支撑，避免呼吸时滤材过度形变影响过滤效果；滤盖采用旋扣式快拆结构，建模时校准了卡扣的公差配合，无需额外连接件即可完成滤盖与基座的锁紧固定，同时在密封位预留了薄胶条安装槽，可搭配常见泡棉胶条提升密封性能。面罩的视窗部分做了曲面延展设计，建模时预留了足够的视野覆盖范围，同时在视窗边缘做了加厚包边处理，避免打印件边缘锐利划伤皮肤；头带固定位采用一体化挂耳结构，无需额外组装金属卡扣，可直接适配常见弹力织带完成佩戴固定。材质渲染阶段，面罩主体采用半透明磨砂PC材质表现，还原透明防护面屏的通透质感，滤盒部分采用哑光青绿色医用级塑料材质，格栅内侧做深灰色滤棉材质表现，整体渲染效果贴近真实医用防护装备的视觉质感。设计过程中充分考虑了民用3D打印的材料适配性，结构可兼容PLA、PETG等常见打印耗材，打印参数适配0.4mm喷嘴、0.2mm层厚的常规设置，无需特殊打印参数即可完成制作；同时预留了滤材改装空间，可适配多层无纺布、熔喷布等常见过滤材料，满足应急场景下的自制防护需求，结构上还预留了通风管接口位，可拓展正压送风功能，适配长时间高风险场景的防护使用。
