可更换滤芯式民用防护面罩结构设计

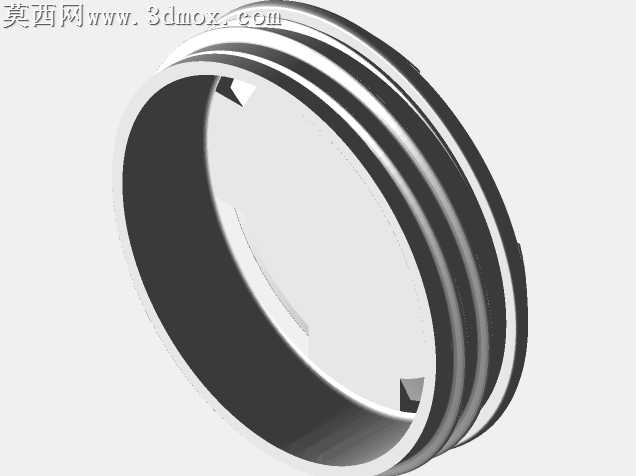

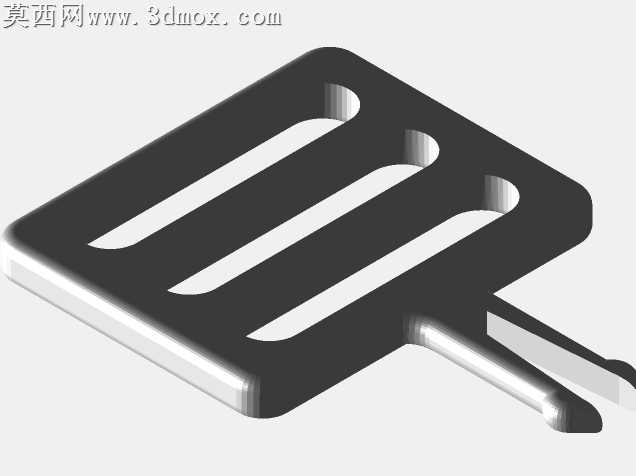

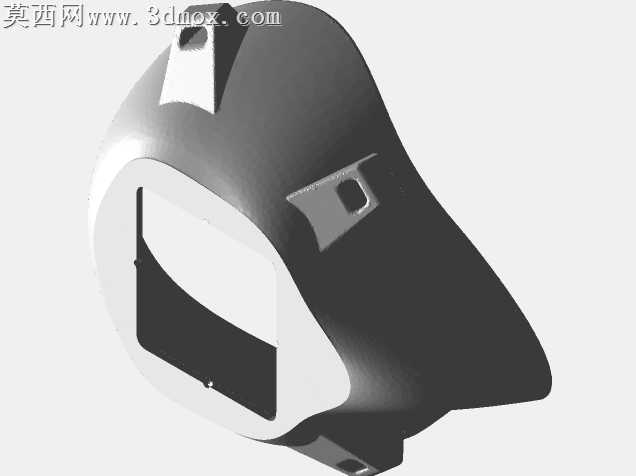

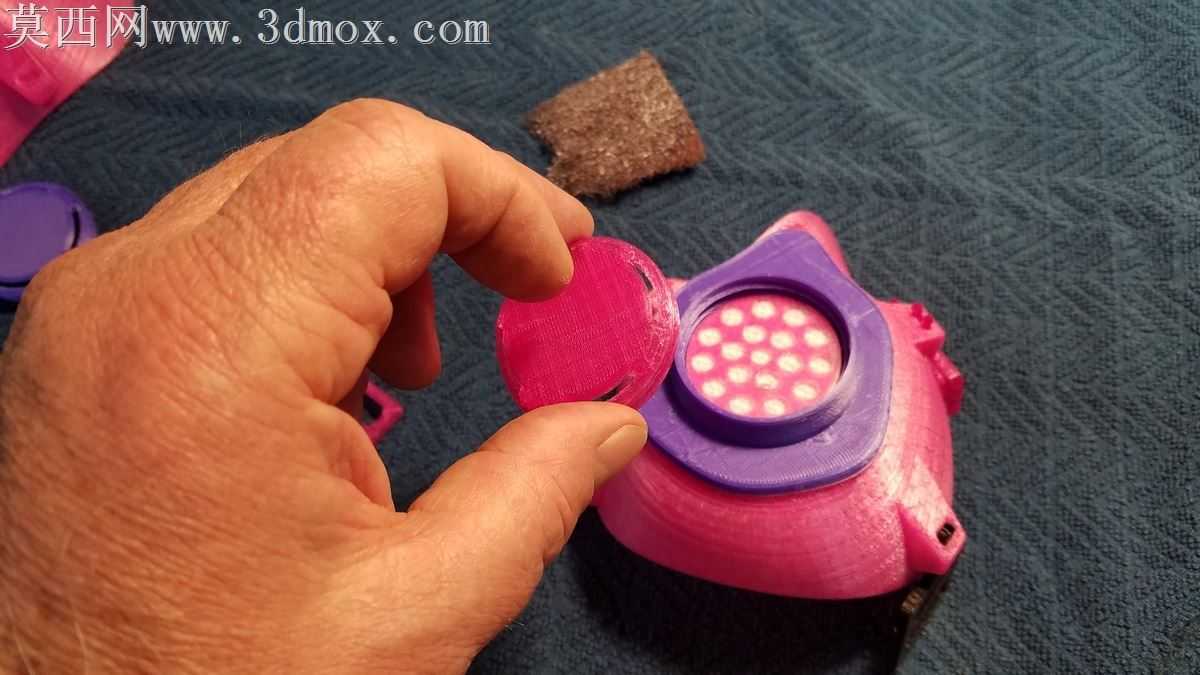

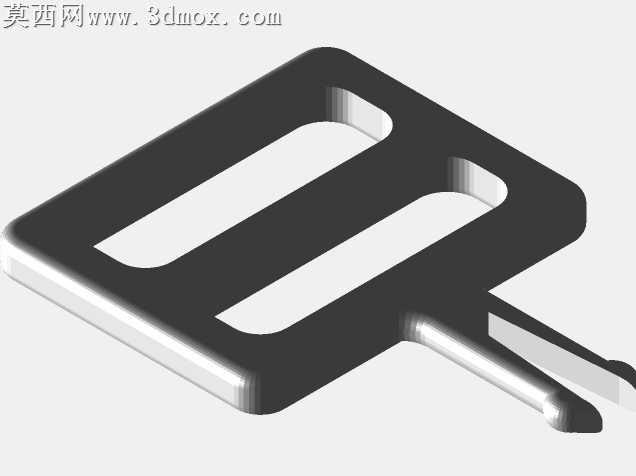

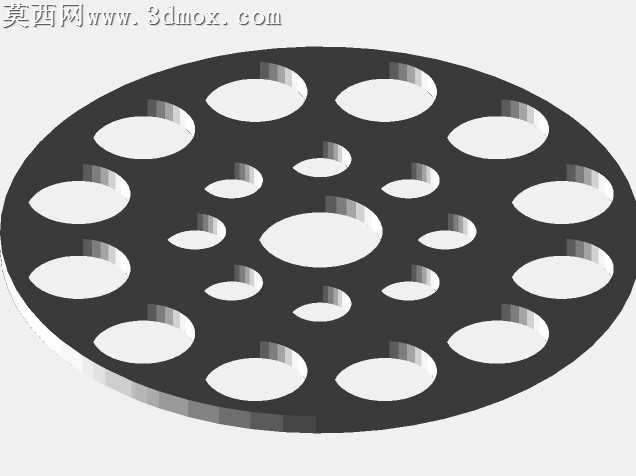

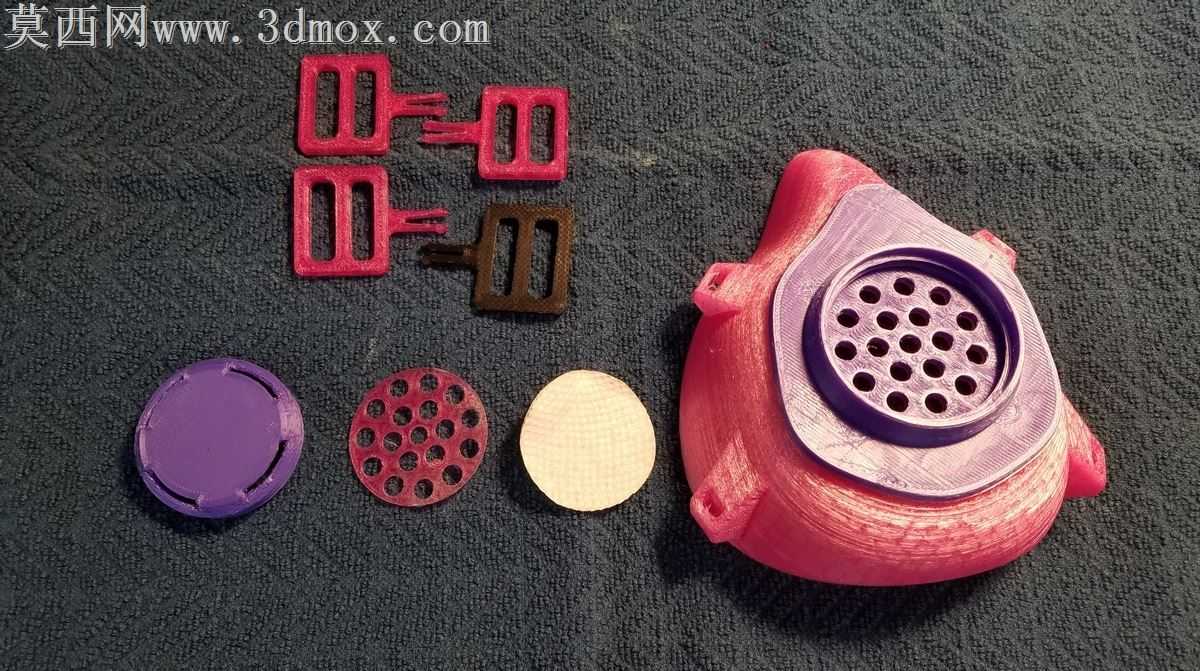

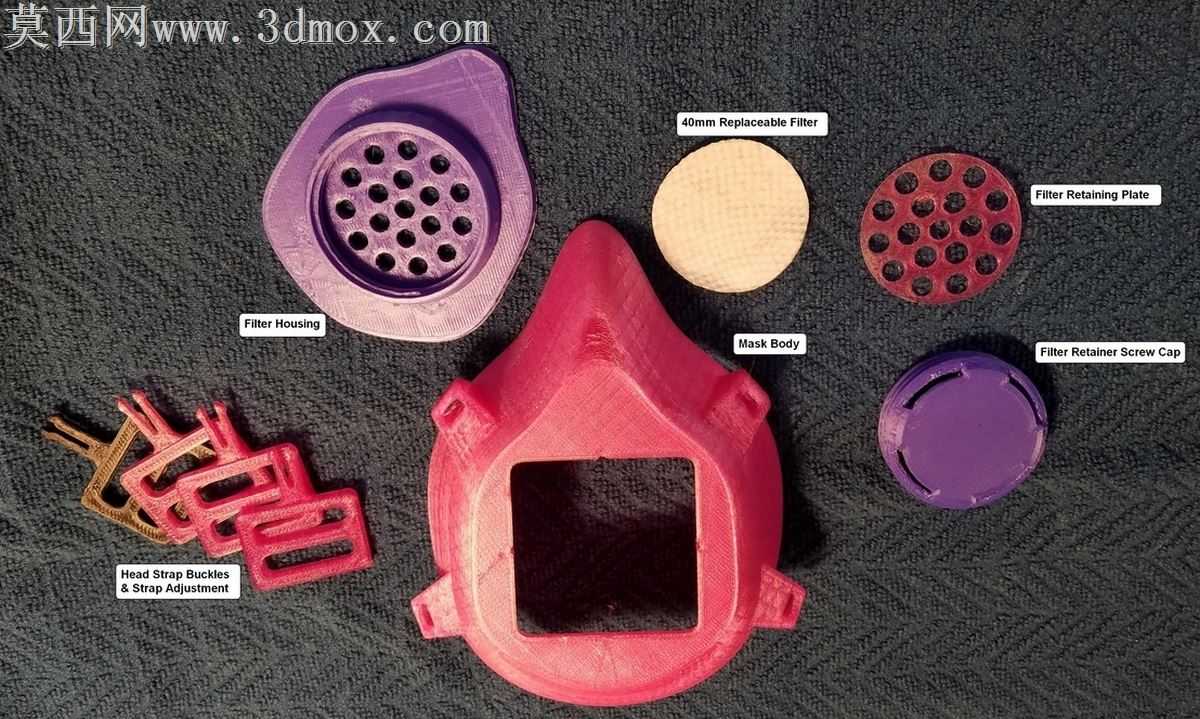

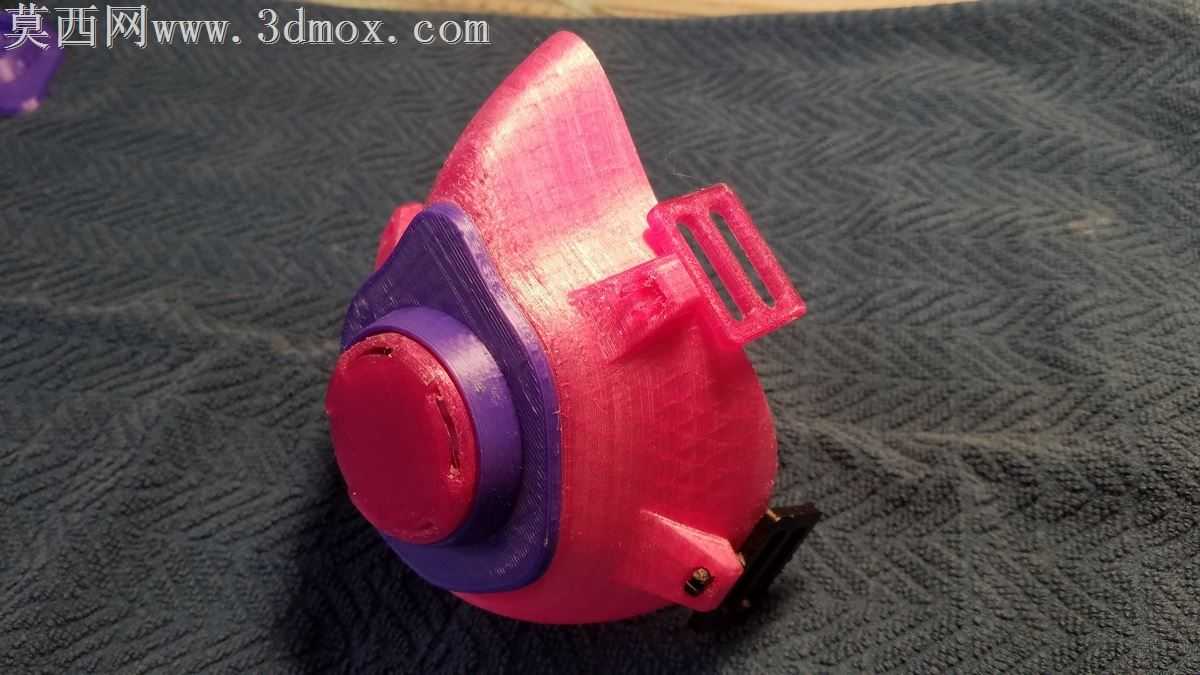

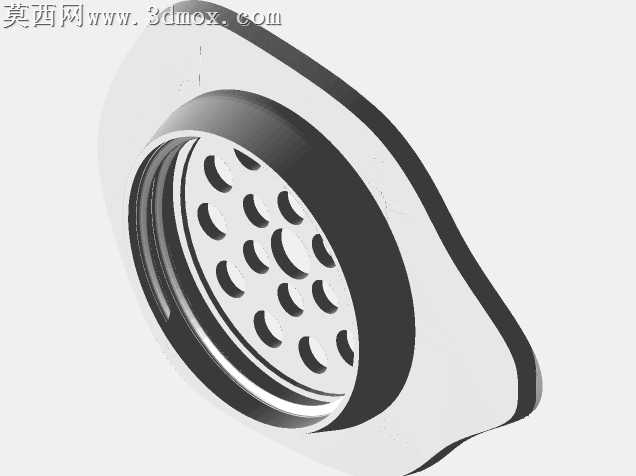

本作品为适配家用FDM型3D打印机制作的可更换滤芯防护面罩，整体采用模块化拆分建模思路，将完整面罩拆解为面罩主体、过滤器外壳、滤芯固定螺帽、过滤器固定板以及四组卡扣入式弹性头带调节件共七个独立可打印部件，建模阶段针对FDM打印工艺做了全流程适配优化，所有部件均采用普通PLA材质打印参数预设，建模时统一取消支撑结构设计，所有部件均做无木筏无支撑的打印摆放优化，将每个部件的最大平整面对齐打印平台基准面，降低打印门槛与耗材损耗。建模过程中对各部件的装配公差做了精准调校，40毫米圆形滤芯安装位采用标准尺寸建模，适配市面常见的40毫米规格圆形滤片，滤芯固定结构采用快拆旋合设计，搭配两块3/4英寸宽的弹性带过孔位，预留了溶剂粘接的装配公差余量，用户打印完成后仅需使用少量亚克力溶剂即可将各部件快速粘接为整体，粘接时仅需在连接面涂抹少量溶剂，按压数秒即可完成固定，无需额外复杂工装。面罩主体建模时做了人脸贴合曲面优化，预留了热塑形调整空间，用户打印完成后可使用热水或热风枪将面罩加热至130到140华氏度，即可根据自身面部轮廓微调贴合度，同时建模时在面罩与皮肤接触区域预留了衬垫放置空间，可搭配手帕等软质材料提升佩戴舒适度。头带调节部件采用卡扣式弹性带调节结构建模，适配3/4英寸宽的编织弹性带，用户可根据自身头围快速调整松紧度，适配不同头型的佩戴需求。渲染阶段采用实物质感还原方案，针对PLA打印件的哑光磨砂质感做材质参数调校，分别为不同部件设置了对应色彩的PLA材质属性，还原红、紫等不同打印耗材的真实色彩表现，同时对40毫米可替换滤芯、固定压片等配件做了独立材质区分，清晰展示各部件的结构关系与装配逻辑，整体渲染场景采用深色织物背景，突出各部件的形态特征与结构细节，完整呈现整套面罩的拆分状态与组装逻辑，方便使用者清晰理解各部件的功能与装配方式。
