3D打印共面防护面罩掩模结构设计

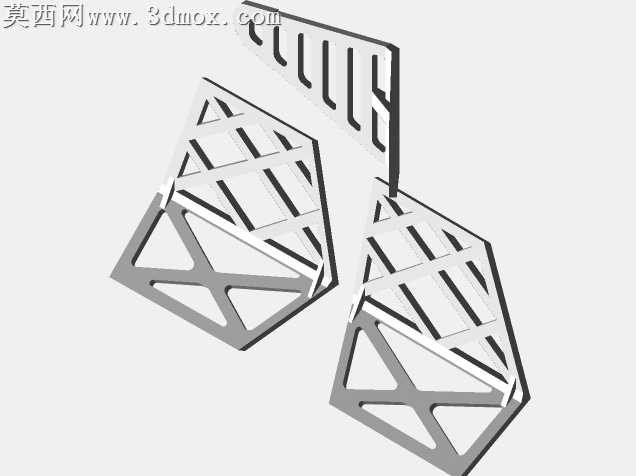

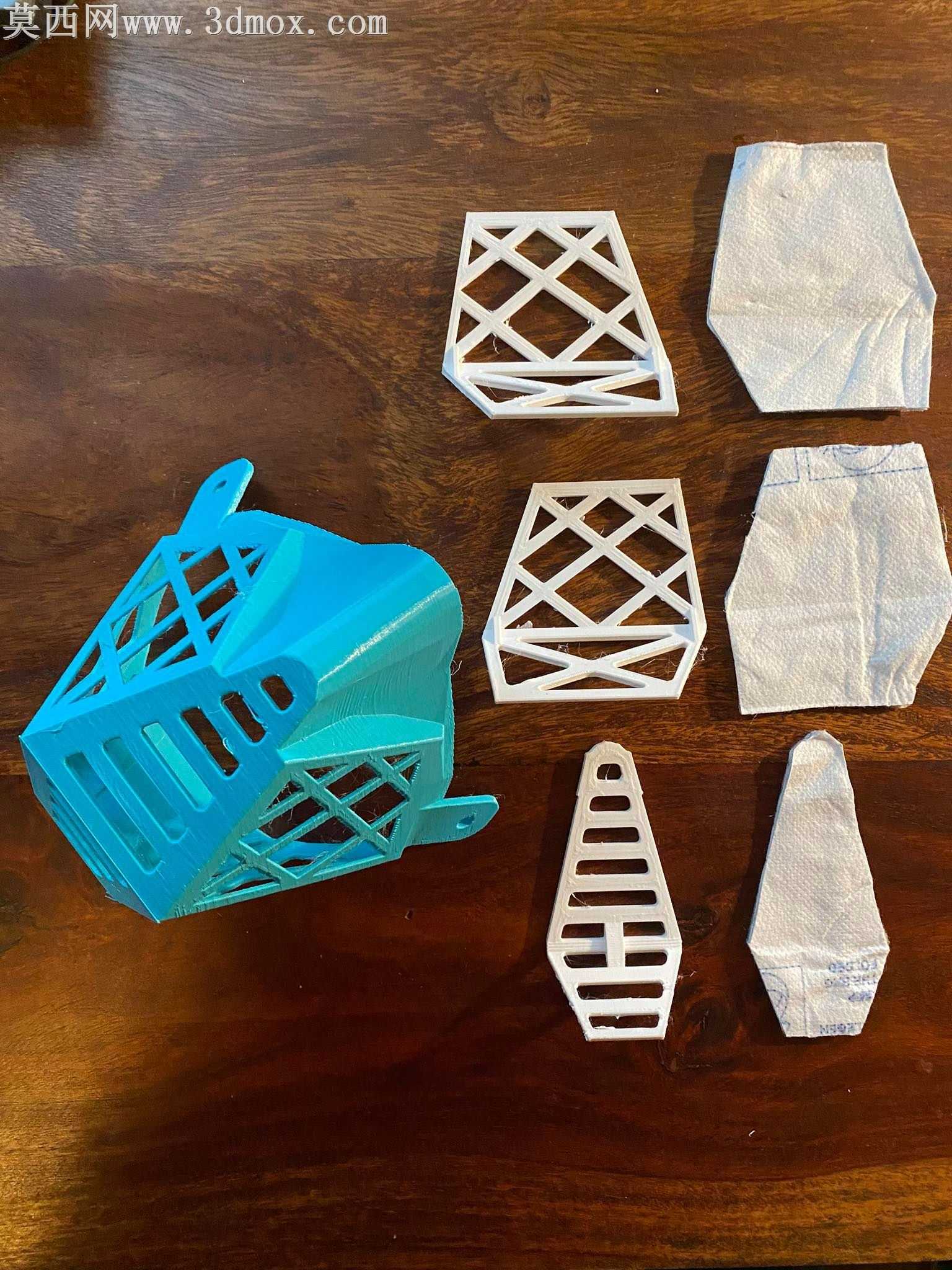

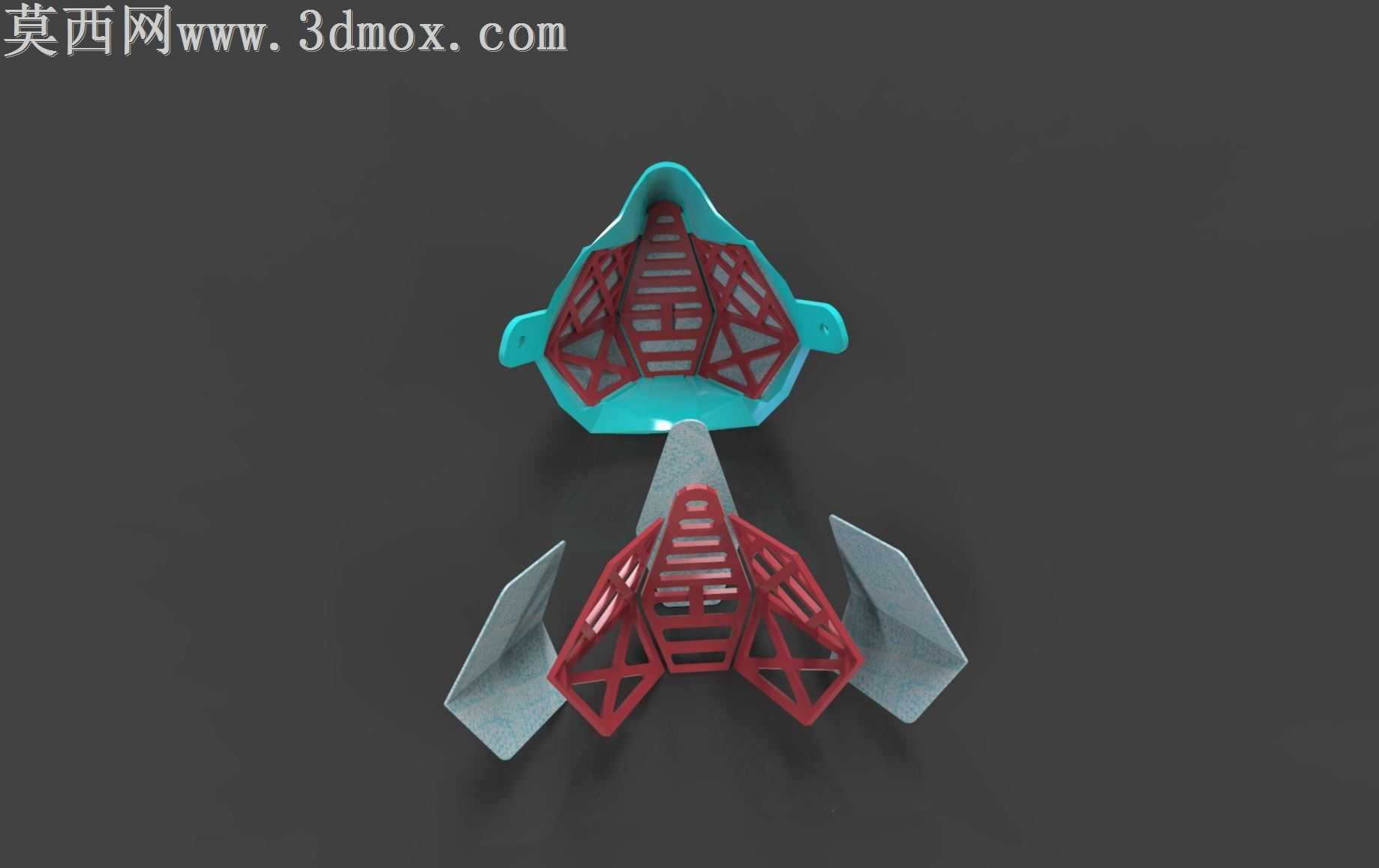

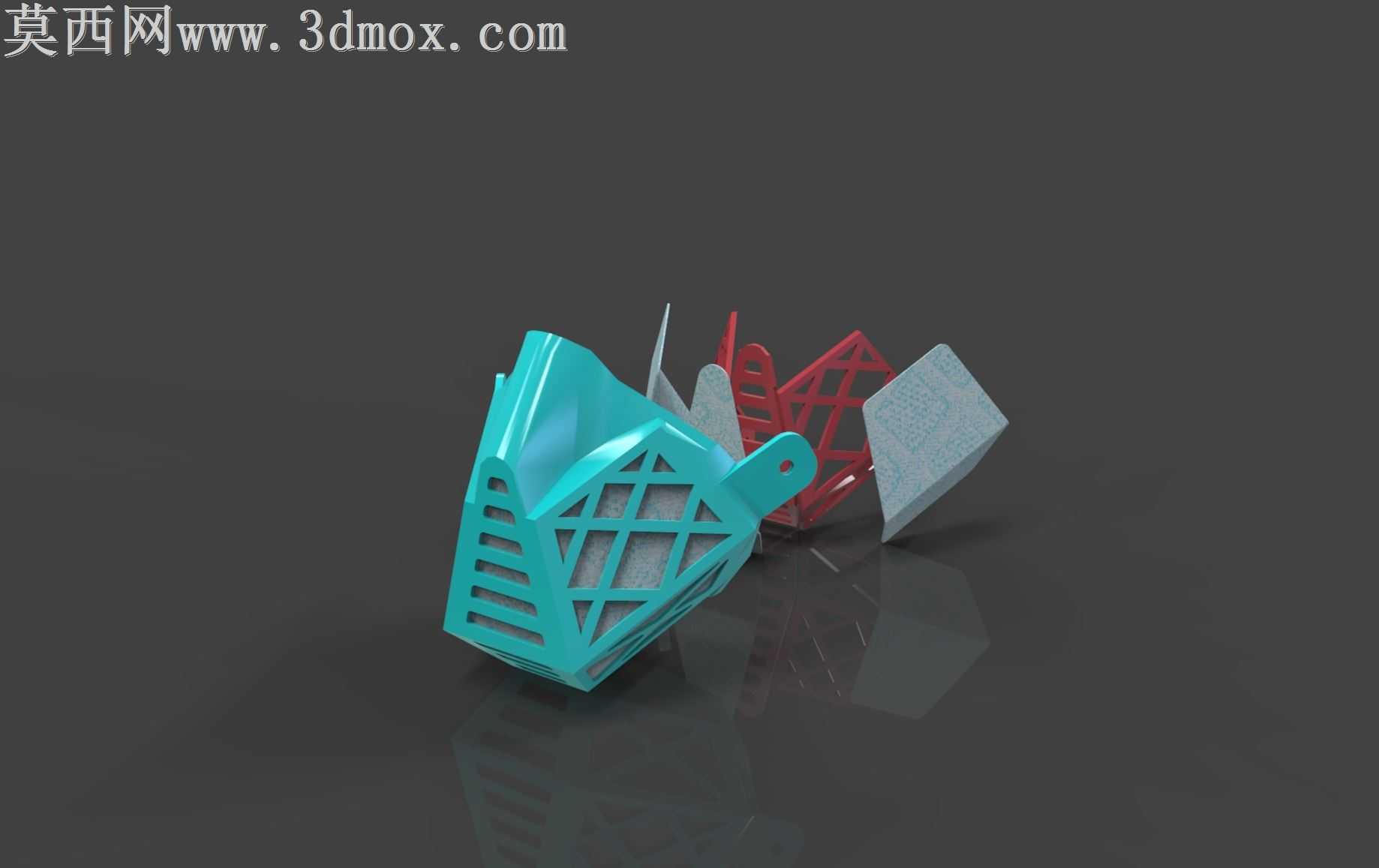

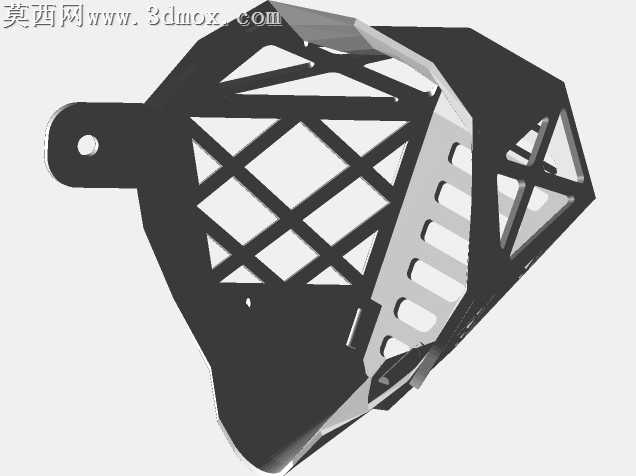

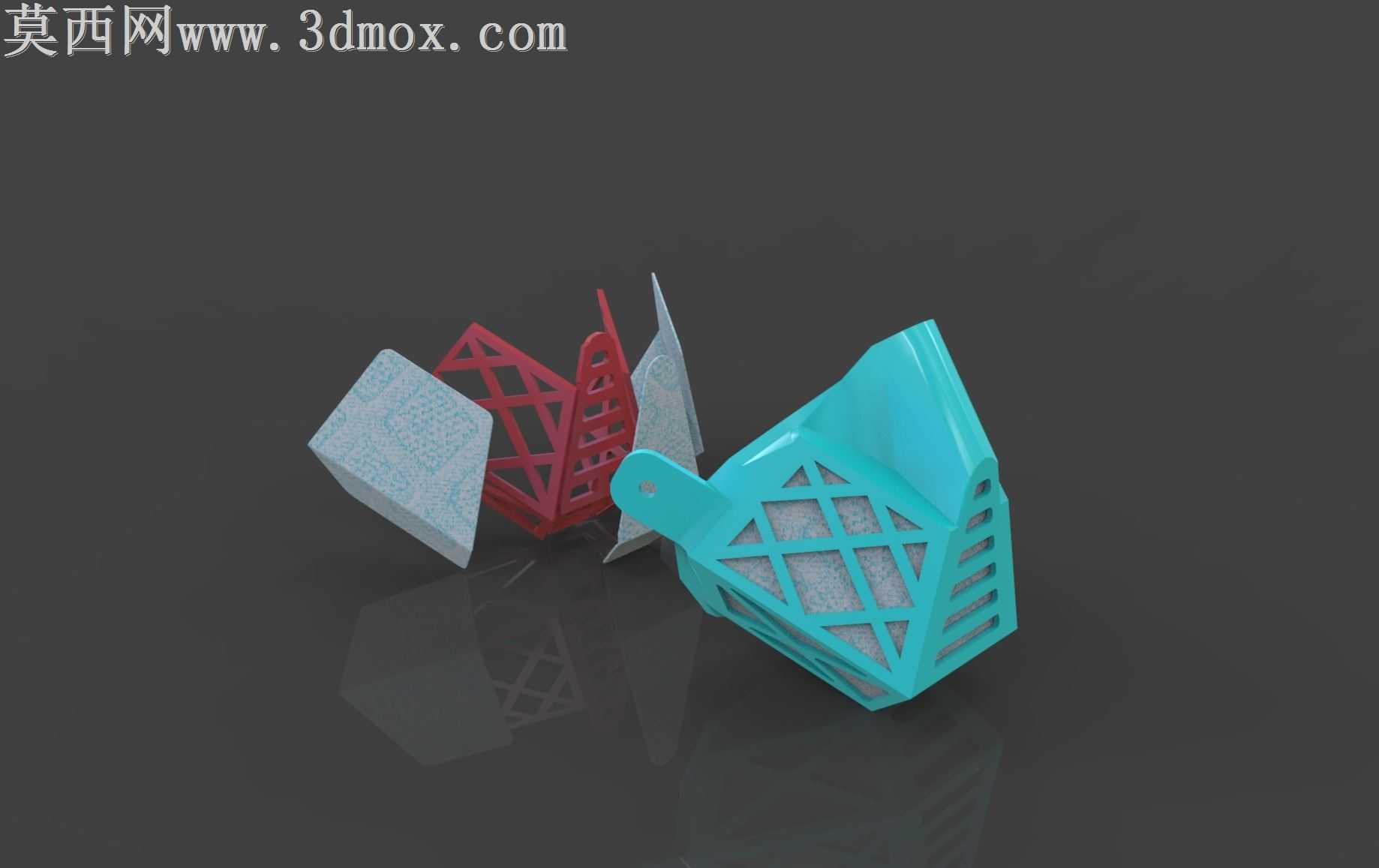

本作品为适配3D打印制作的共面防护面罩掩模结构，整体采用共面贴合的分体式框架设计，建模阶段围绕FDM熔融沉积成型的工艺特性做了针对性优化，所有结构壁厚控制在适配PETG耗材打印的合理区间，框架主体采用渐变式镂空桁架结构，在保证整体结构刚性的前提下最大限度降低耗材用量，同时减少打印过程中的材料堆积，避免翘曲变形问题。建模时特意将所有边缘做了5-10毫米的平缓过渡收边处理，取消了所有需要额外添加支撑的悬空结构，打印时无需生成支撑结构即可一次成型，大幅降低打印后处理的工作量，同时避免支撑拆除后留下的毛刺影响佩戴贴合度。结构设计上采用分体共面拼接的思路，三个独立框架单元可分别打印后组合使用，框架表面预留了过滤材料的固定卡位，可适配常规的抗菌过滤层、HEPA过滤袋等常见过滤耗材，使用时可将过滤材料夹持在框架与面部贴合的一侧，框架的镂空格栅既可以保证呼吸时的气流通畅，又能均匀承托过滤材料，避免过滤材料随呼吸动作贴附口鼻影响呼吸顺畅度。材质选择上适配PETG耗材的打印参数，推荐采用0.2毫米层厚进行打印，该层厚设置下既能保证打印效率，又能让框架边缘获得足够的光滑度，减少佩戴时的异物感，PETG材质本身具备一定的韧性，打印完成的框架可小幅弯折适配不同的面部轮廓，提升佩戴时的贴合密封效果。渲染阶段采用哑光半透明的材质表现PETG耗材的质感，通过多角度的结构爆炸视图清晰展示各部件的拼接关系与镂空结构的排布逻辑，格栅的排布方向兼顾了结构强度与气流通过效率，桁架的加强筋走向沿着框架受力方向分布，即使长时间佩戴也不会出现框架变形断裂的问题。整体设计思路围绕快速自制防护配件的需求出发，无需复杂的打印参数调整，普通桌面级3D打印机即可完成制作，可作为应急情况下的呼吸防护面罩框架使用，搭配不同的过滤材料即可适配不同的使用场景，结构简单易制作，打印容错率高，适合个人快速生产制作。
