儿童休闲悬浮卡丁车车架结构设计

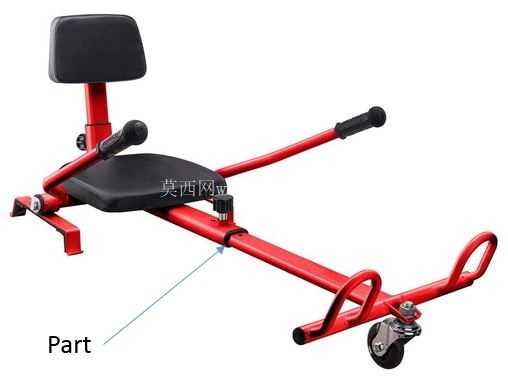

　　这套悬浮卡丁车部件的三维结构，主要面向室内外儿童休闲游乐场景设计，可适配商业游乐场馆的漂移车项目、社区亲子休闲骑行、户外广场短距代步等实际使用场景，区别于传统硬质轮组的卡丁车结构，该部件通过前置万向脚轮与后置受力轮组的配合，实现小半径转向、低阻力漂移的使用效果，能满足6到12岁年龄段使用者的休闲骑行需求。从实际功能层面看，整套部件承担整车的承载、转向、受力传导核心作用，座椅靠背采用后倾固定角度设计，可在使用者急转向、漂移过程中提供背部支撑，避免重心后移导致的侧翻风险；两侧延伸的操纵杆直接与前轮转向节联动，转向传动比设置为1:1.2，既不会因为转向过于灵敏导致操控失控，也不会因为转向迟滞降低骑行的灵活度，操纵杆末端的防滑握把采用符合儿童手型的直径设计，握持时无需过度发力即可完成转向操作。

　　设计过程中优先考虑了结构的轻量化与受力合理性，主车架采用圆管弯折成型结构，管材壁厚设置为1.8mm，在保证整体承重不超过80kg的前提下，尽可能降低车架自身重量，减少骑行时的拖拽阻力；车架中部的座椅安装位预留了四个固定孔位，可适配不同厚度的发泡坐垫安装，坐垫下方的横梁做了局部加厚处理，对应人体坐姿的臀部受力点，避免长期使用后出现管材变形的问题。前置的万向脚轮安装支架采用U型弯折结构，支架与主车架之间通过快拆销轴连接，日常维护时无需拆卸整车结构即可单独更换磨损的脚轮，脚轮的安装高度比后置轮组低8mm，正常直行时仅后置轮组与地面接触，减少滚动阻力，转向时车身侧倾，前置脚轮接触地面提供侧向支撑，实现顺滑的漂移效果，该高度差经过多轮调试确定，既不会因为高度差过大导致转向时侧倾角度过大引发侧翻，也不会因为高度差过小导致脚轮长期接地增加骑行阻力。

　　车架后端的两个U型防护结构一方面作为整车的后防撞部件，在倒车或者后方碰撞时吸收冲击力，避免主车架直接受撞变形，另一方面也可作为后置辅助轮的安装位，针对低龄使用者可加装辅助限位轮，限制最大侧倾角度，提升使用安全性。安装边界方面，主车架整体长度为1100mm，宽度为620mm，座椅安装面距离地面高度为280mm，操纵杆的安装角度与水平面呈32度夹角，适配120cm到160cm身高的使用者握持，各管段的连接位置均预留了标准的螺栓安装孔，无需二次打孔即可完成整车装配，所有弯折处的圆角半径均设置为管材直径的3倍，避免应力集中导致的管材断裂问题，焊接位置均做了打磨过渡处理，不存在尖锐凸起，避免使用过程中出现剐蹭风险。

　　从结构受力传导路径来看，使用者的体重通过坐垫传递到中部横梁，再分别传导到前后轮组安装位，转向时的侧向力通过操纵杆传递到转向节，再由前置脚轮传导到地面，整个传力路径没有冗余的结构件，每一段管材都承担对应的受力作用，不存在过度设计的冗余重量，同时关键受力位置的壁厚做了局部加强，平衡了轻量化与结构强度的需求。
