带凹坑纹理的运动类高尔夫球结构设计

　　在高尔夫运动装备的结构设计环节，球面凹坑构型是直接影响球体飞行气动性能的核心要素，本次完成的高尔夫球三维结构，完全围绕实际运动场景的使用需求展开建模，没有多余的装饰性结构，所有几何特征都服务于球体的实际功能。日常训练、正式赛事场景中使用的高尔夫球，需要在被杆面击打后获得稳定的飞行轨迹，合适的升阻比是设计时的核心考量，球面均匀排布的凹坑结构，能够在球体高速飞行时扰动表面气流，将湍流边界层的分离点后移，降低压差阻力，同时让球体获得足够的升力，避免飞行过程中出现过早下坠、轨迹偏移的问题。

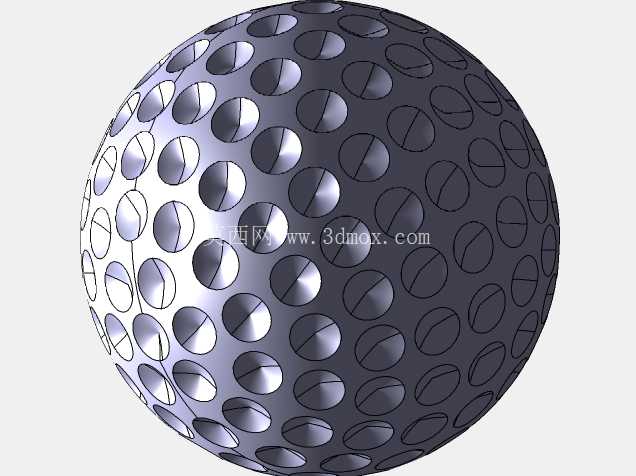

　　建模过程中首先确定球体的基准直径，参考行业通用的竞赛用球尺寸规范，将球体公称直径设定为42.67mm，整体为正球体基准，所有凹坑特征都在这个球面上完成阵列排布，保证球体的质心与几何中心完全重合，避免击打后出现自旋不稳定的问题。凹坑的设计没有采用简单的圆形沉孔结构，而是选用了带微小过渡圆角的类椭球形凹坑，单个凹坑的深度控制在0.25mm左右，凹坑边缘与球面的衔接处做了R0.1mm的圆角过渡，一方面可以避免应力集中——毕竟高尔夫球被击打瞬间的接触应力极高，尖锐的凹坑边缘很容易在反复冲击下出现材料疲劳开裂，另一方面顺滑的过渡面也能让气流流经球面时更平顺，不会在凹坑边缘产生额外的乱流影响飞行稳定性。凹坑的排布采用了球面等面积分区的阵列逻辑，将整个球面划分为20个等边球面三角形区域，每个区域内按照固定的间距排布凹坑，相邻凹坑的中心距保持一致，同时在球面两极的位置调整凹坑的排布密度，避免出现阵列特征的接缝痕迹，保证整个球面的凹坑分布均匀，不会因为局部凹坑密度差异导致气动性能不对称。建模时特意规避了参数化阵列容易出现的特征重叠、破面问题，所有凹坑特征都做了布尔运算后的实体检查，确保整个球体是完整的封闭实体，没有非流形边、自由面这类会影响后续仿真或者加工的几何错误。

　　从实际使用的角度出发，这个结构的高尔夫球可以适配不同的材质工艺，不管是采用Surlyn材质注塑成型，还是聚氨酯材料浇注成型，这个三维结构都能直接用于模具型腔的设计，凹坑的拔模角度控制在1.5度，完全满足注塑模具的脱模要求，不需要后续再对模型做拔模处理。另外在结构验证环节，这个模型可以直接导入流体仿真软件，模拟不同挥杆速度下球体周围的流场分布，调整凹坑的深度、直径参数来匹配不同定位的产品——比如面向初学者的训练用球，可以适当加大凹坑深度来提升升力，让飞行距离更远；面向职业赛事的用球，可以调整凹坑排布来降低风阻，提升高速飞行下的轨迹稳定性。

　　很多初做球类建模的设计者容易忽略球面特征的对称性问题，往往直接用圆形阵列做凹坑排布，最后在球面的拼接位置出现凹坑重叠或者空缺，导致球体动平衡不达标，实际击打后会出现侧旋偏移，这次建模时在每完成一圈阵列后都做了质心偏移检查，确保所有特征绕X、Y、Z三个轴旋转任意角度后，质心的偏移量都控制在0.01mm以内，完全满足高精度竞赛用球的动平衡要求。从安装和适配的角度来说，这个球体模型不需要额外的装配结构，本身是单一整体构件，尺寸边界就是直径42.67mm的正球范围，不管是做击球模拟器的碰撞仿真，还是做高尔夫球生产的模具设计，都可以直接调用这个模型，不需要再做尺寸调整。另外在结构细节上，凹坑的内部曲面做了曲率连续处理，和基准球面的衔接处达到G2连续，不会出现曲率突变，一方面是保证气动性能的连续，另一方面也让后续模具加工时，刀具可以顺滑走刀，不会因为曲率突变出现刀痕，影响最终产品的表面质量。
