开式索具螺旋拉紧构件三维结构设计

在起重吊装、缆索固定、钢结构拉索安装、输电线路拉线布设这类工程场景里，这类螺旋拉紧构件是调整索具张力、补偿安装误差的核心受力部件，日常作业中不管是固定户外广告牌的拉索、搭建临时演出舞台的绷绳，还是船舶系泊时调整缆绳松紧、索道支架旁的钢索张紧，都能见到这类构件的身影。它的核心作用是通过旋转中部的框架体，同步调整两端叉形接头的旋入深度，以此改变整个构件的总长度，实现对连接索具的张力调节，相比普通的固定连接件，它能在不拆卸两端连接结构的前提下完成张紧度微调，大幅降低现场安装调整的工作量。

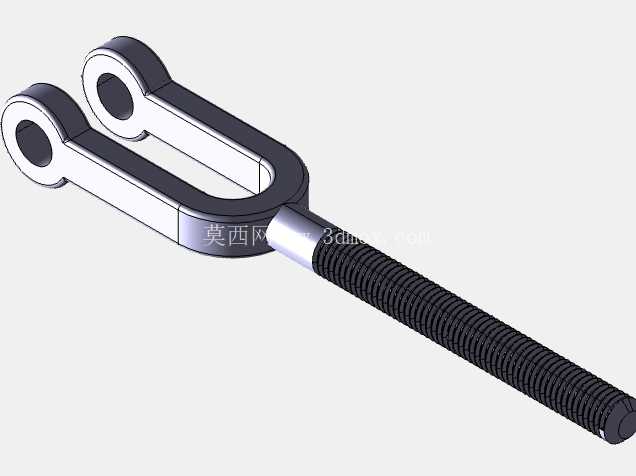

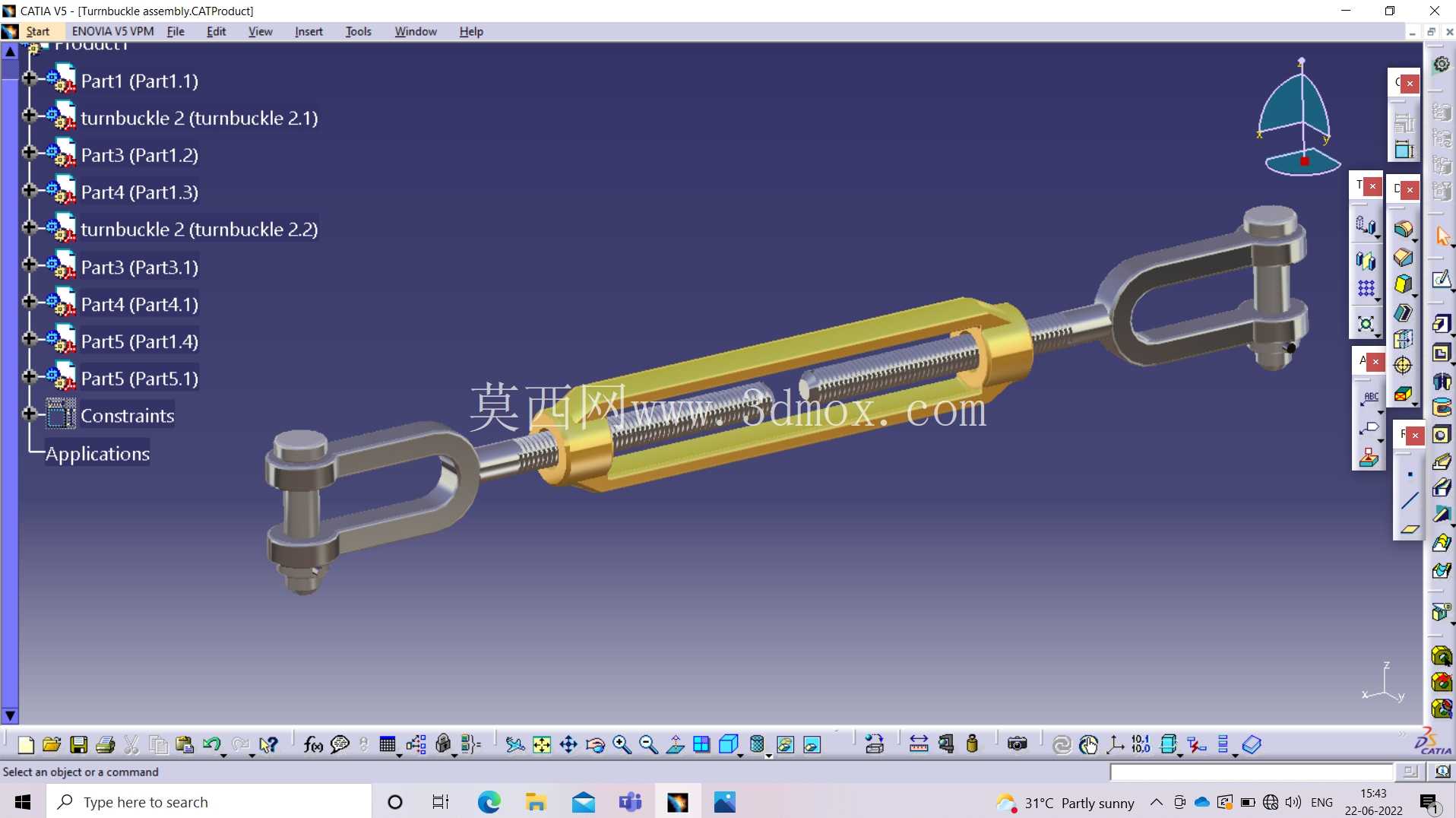

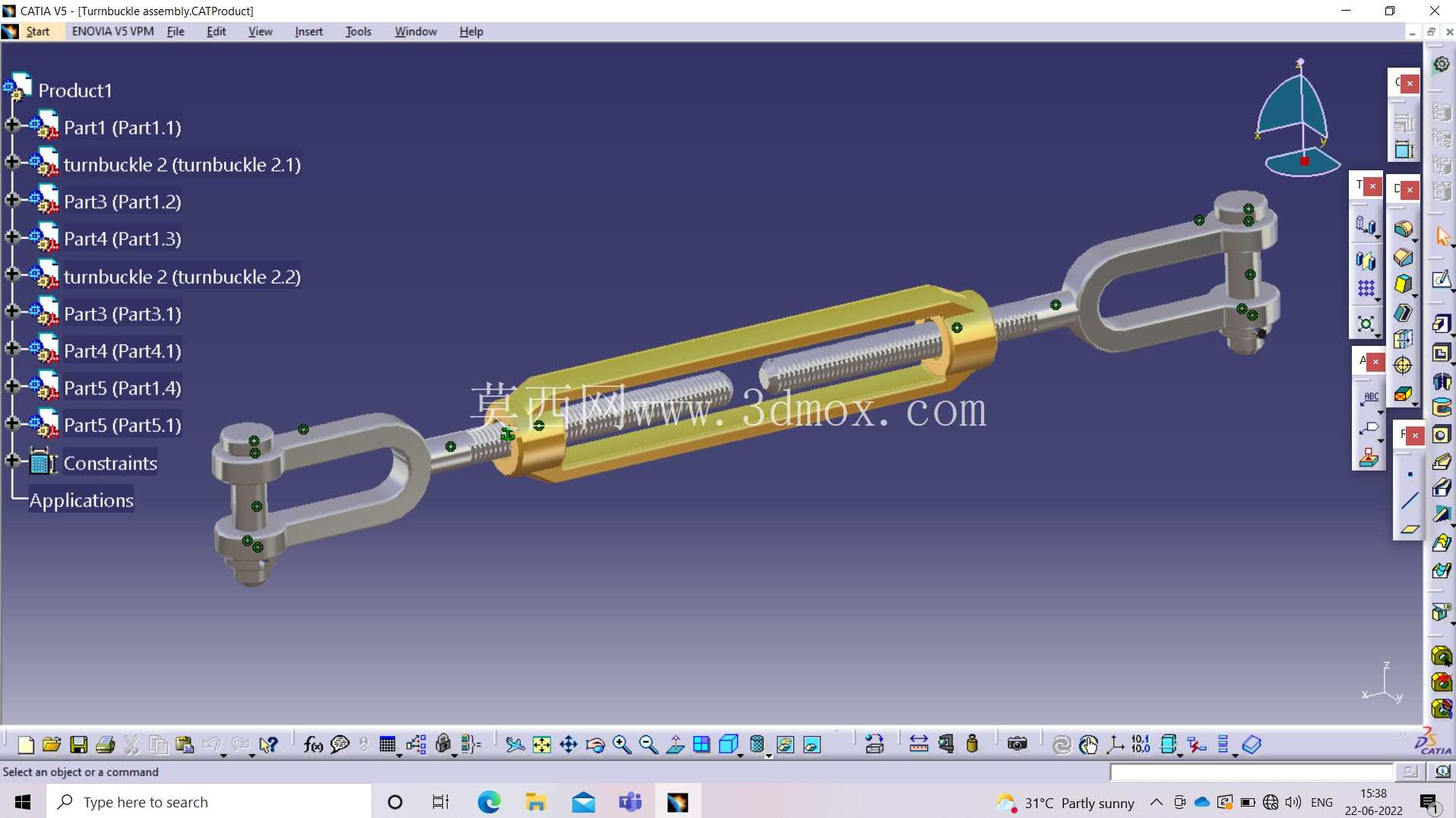

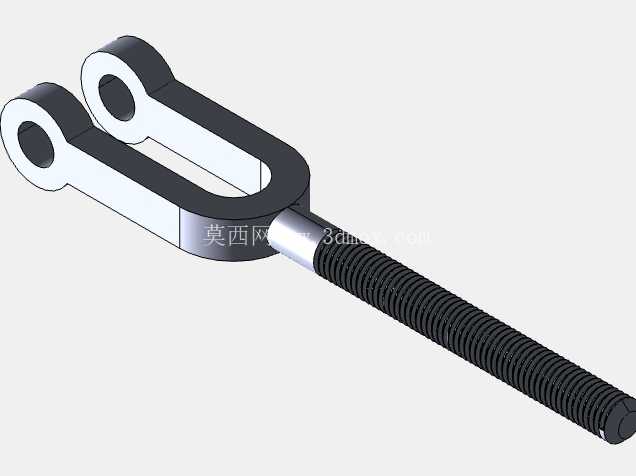

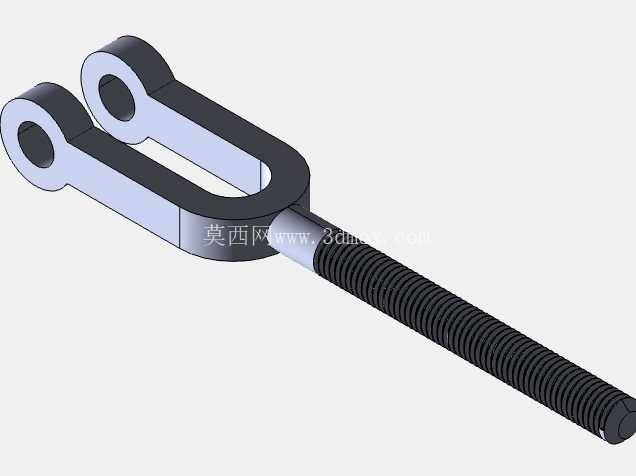

从结构设计逻辑来看，这个构件采用了对称式的正反螺纹布局，两端的叉形接头分别加工有旋向相反的外螺纹，中部的调节框架两端加工有对应旋向的内螺纹，旋转框架时两端接头会同步向内侧收拢或者向外侧伸出，不会出现单端旋转导致的索具扭转问题，这一点在实际使用中非常关键——如果采用同旋向螺纹，调节过程中一端的连接吊环或者钢索会跟着螺杆转动，不仅会让钢索产生附加扭转应力，还会大幅提升调节的操作难度。两端的叉形接头采用U型叉耳配合销轴的连接形式，叉耳上加工有同轴的销轴安装孔，使用时可以直接通过销轴连接端部的吊环、卸扣或者钢索端接头，连接后具备一定的铰接活动余量，能够补偿安装过程中存在的小角度偏斜，避免构件承受额外的弯曲载荷，保证受力始终沿构件轴向传递，符合受拉构件的受力设计要求。

中部的调节框架采用长条形框式结构，框架的截面做了加厚处理，因为整个构件工作时所有的拉力都要通过框架传递，框架既要承受两端螺纹带来的拉力载荷，还要给旋转操作留出足够的握持空间，实际加工中这类框架一般会采用模锻成型后再加工内螺纹的工艺，相比焊接结构的框架，模锻件的金属流线连续，抗疲劳性能更好，能够承受长期交变载荷下的拉力作用，不会在框架与螺纹的衔接位置出现应力断裂。框架的外表面做了扁平化的防滑处理，没有额外设计突出的扳手卡口，小规格的这类构件可以直接用手握住框架旋转完成张力粗调，大规格的则可以用管钳或者专用扳手卡住框架的平面位置施力，不会因为外形过于圆滑出现打滑问题。

从安装边界的尺寸设计来看，这类构件的尺寸参数完全匹配对应额定载荷下的连接需求，两端叉耳的开口宽度、销轴孔的直径都和同载荷等级的卸扣、吊环尺寸适配，不需要额外加工过渡接头就能直接配套使用。构件的最短闭合长度和最大伸出长度是选型时的核心参数，设计时预留了足够的调节行程，既能够满足安装时的长度补偿需求，也保证了在最大伸出长度时，两端螺杆和框架内螺纹的啮合长度满足受力要求，不会因为啮合牙数不足出现螺纹滑牙脱开的风险。螺纹部分采用了梯形传动螺纹的设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更顺畅，承受轴向拉力的能力更强，而且在长期承受张紧力的情况下不会出现螺纹咬死的问题，后期需要二次调整张力或者拆卸时都能顺利转动调节框架。

在实际工程应用中，这类构件的选型首先要匹配作业场景的额定工作载荷，不能超载荷使用，其次要根据两端连接结构的形式选择对应的端部接头，除了这种叉形接头的形式，还有一端叉形一端吊环、两端都是吊环的变体结构，适配不同的连接需求。建模过程中需要重点保证两端螺纹的旋向正确性，以及螺纹啮合位置的干涉检查，很多新手建模时容易把两端螺纹做成同一旋向，导致实际装配后调节逻辑完全错误，同时还要注意叉耳销轴孔的同轴度公差，如果两个孔的同轴度偏差过大，现场安装销轴时会出现卡滞，甚至导致销轴承受附加的剪切应力，降低构件的整体安全系数。另外，调节框架的内螺纹和两端螺杆的外螺纹之间要预留合理的配合间隙，间隙过小会导致旋转调节阻力过大，间隙过大则会在受拉时出现晃动，影响张紧后的结构稳定性。
