拓扑优化天花板壁挂式自行车悬挂架

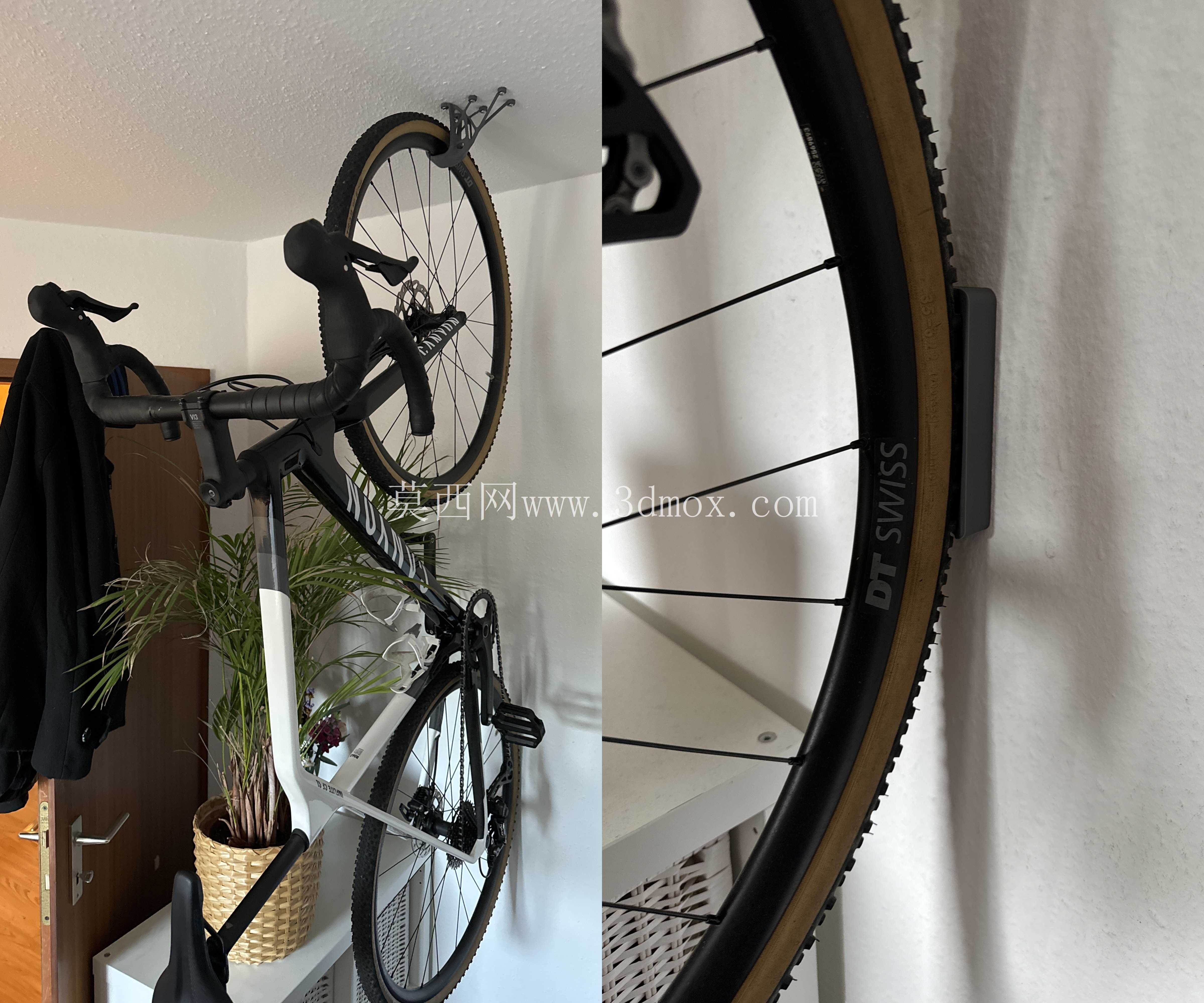

这款悬挂支架主要面向家用自行车收纳场景，解决公路车、砾石车在狭小居住空间内的垂直存放需求，将车辆后轮朝向墙面悬挂于天花板下方，可大幅释放地面活动空间，尤其适配小户型、车库、骑行装备工作室等场景的车辆收纳需求，避免车辆倚靠墙面、堆放地面带来的漆面剐蹭、空间挤占问题。

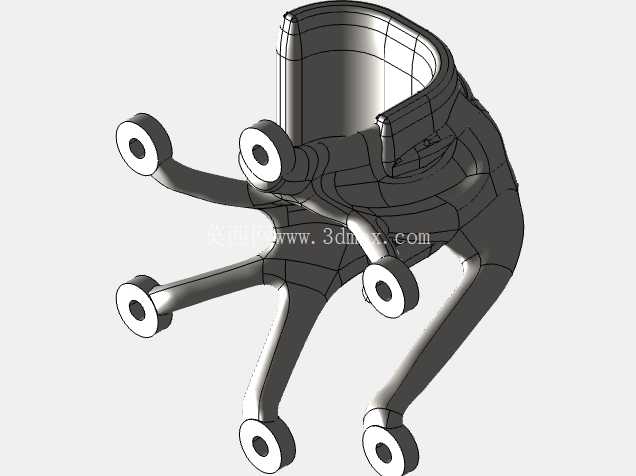

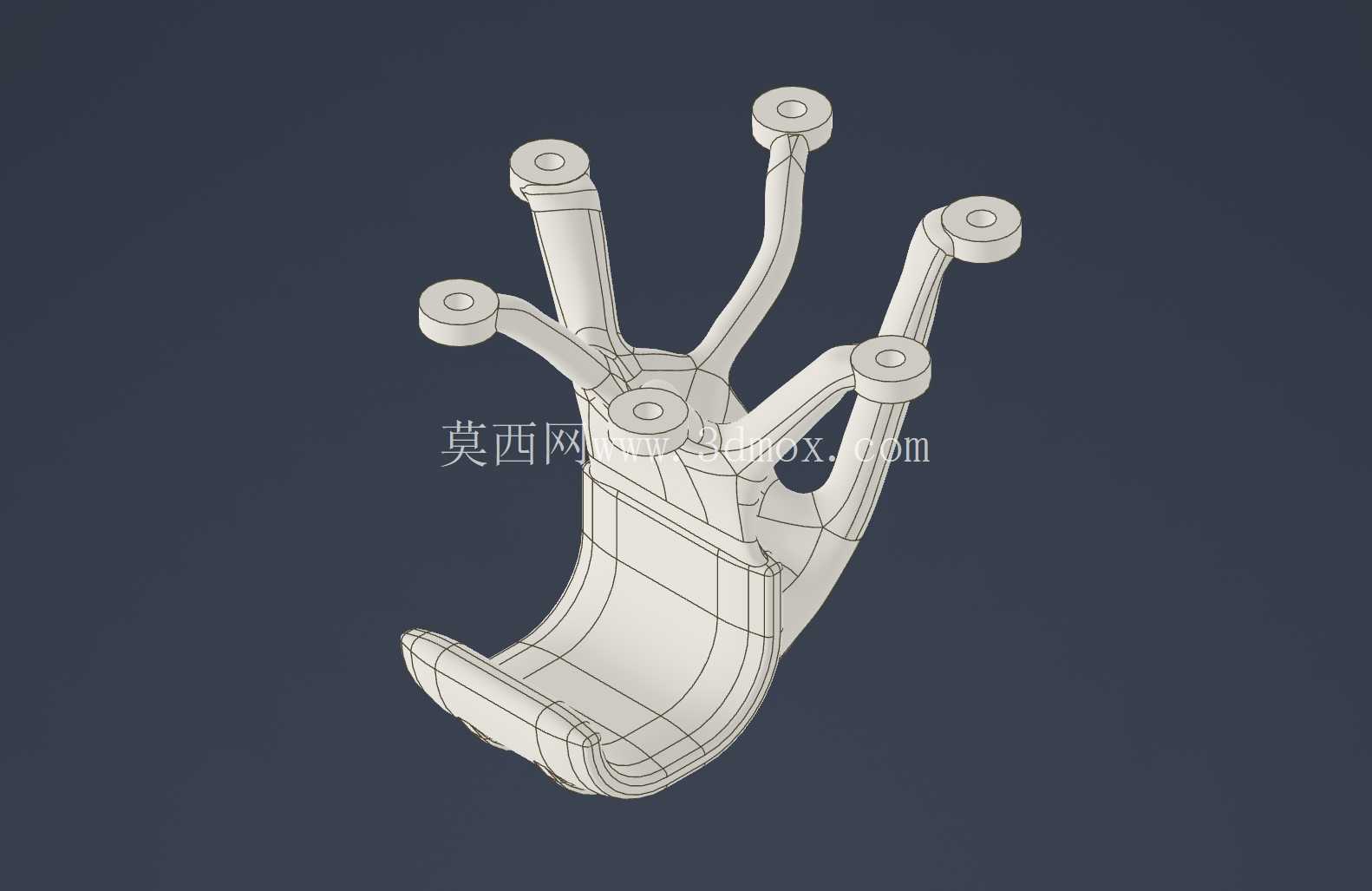

从功能特性来看，支架主体采用仿生分叉式承载结构，下部设置贴合自行车轮组弧度的承托钩槽，可稳稳兜住轮组下沿，上部延伸出多组带安装孔的固定支臂，分散悬挂状态下的载荷应力，避免单点受力带来的结构断裂风险。设计阶段通过生成式迭代完成多轮拓扑优化，在保证承载强度的前提下尽可能去除冗余材料，既降低了打印生产的材料消耗，也让整体结构受力路径更贴合实际载荷传递方向，每一处支臂的走向都对应悬挂状态下的应力传导轨迹，没有多余的装饰性结构。

实际使用中，支架的承托槽做了贴合轮组曲面的弧度设计，可适配常规公路车、砾石车的轮组宽度，不会出现轮组卡滞或滑脱的问题；支臂上的安装孔位做了沉台设计，安装后螺丝头部可完全埋入结构内，不会突出剐蹭轮组或车架漆面。考虑到树脂材料长期受载的蠕变特性，结构在承托钩的受力拐点位置做了局部加厚处理，延缓长期承重下的形变速度，正常使用状态下可承载10公斤级别的整车重量，满足绝大多数成人公路、砾石自行车的悬挂需求。

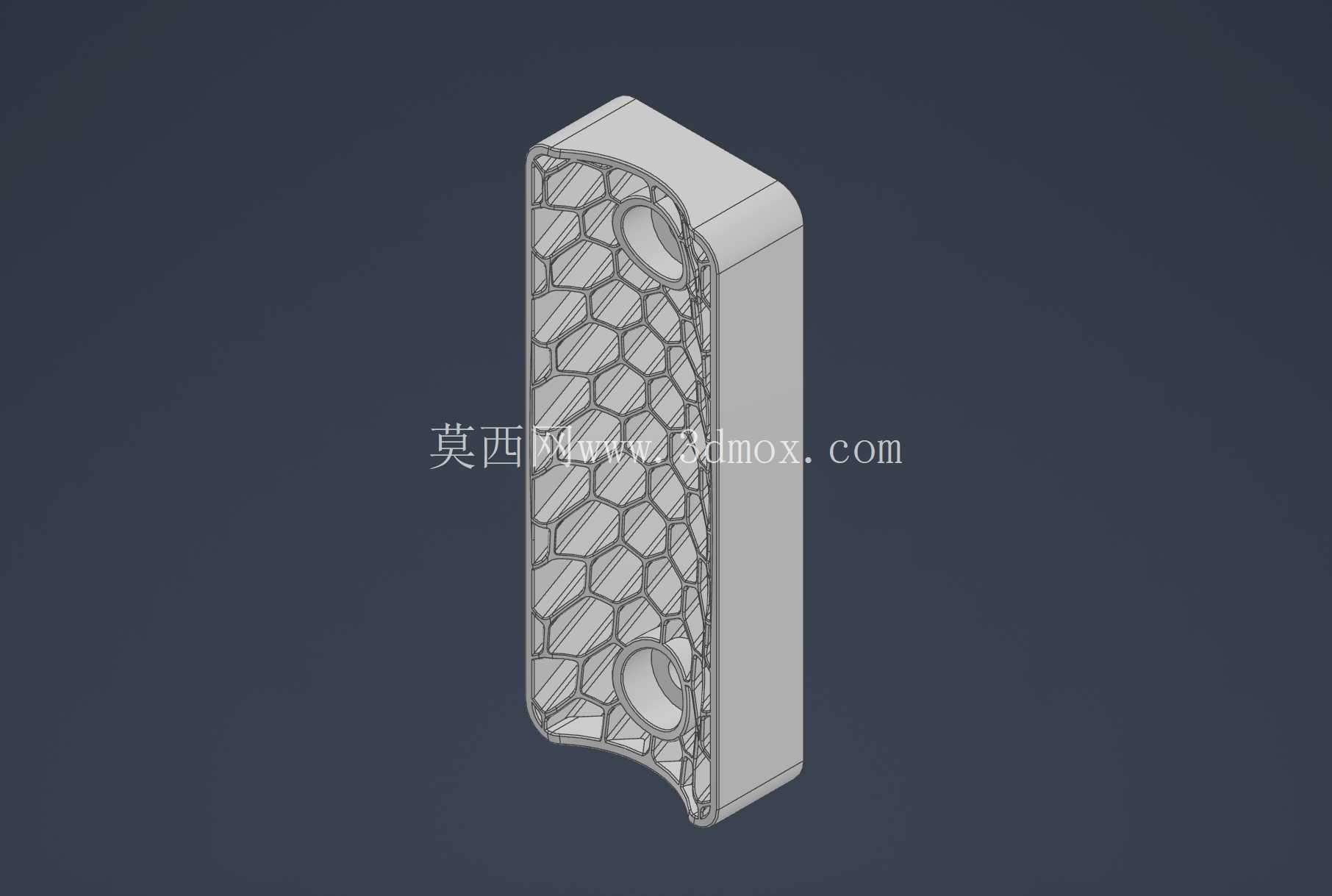

安装边界方面，支架需要通过膨胀类紧固件固定在天花板硬质基层上，安装时需保证承托槽的六边形导流通槽朝向下方，可让轮组携带的泥水、灰尘顺着槽道向下滴落，不会积存在支架结构内渗流污染墙面。安装紧固件推荐选用直径3毫米、长度25毫米规格的石膏板螺丝，共计需要8颗紧固件完成所有支臂的固定，安装时需保证所有支臂的安装面完全贴合天花板基层，避免出现支臂悬空带来的局部应力集中。固定完成后需将车辆轮组平稳推入承托钩槽内，确认轮组完全卡入槽底后再松开托举的车辆，首次悬挂后需检查各支臂与天花板的贴合状态，确认无局部翘起、形变后即可正常使用。

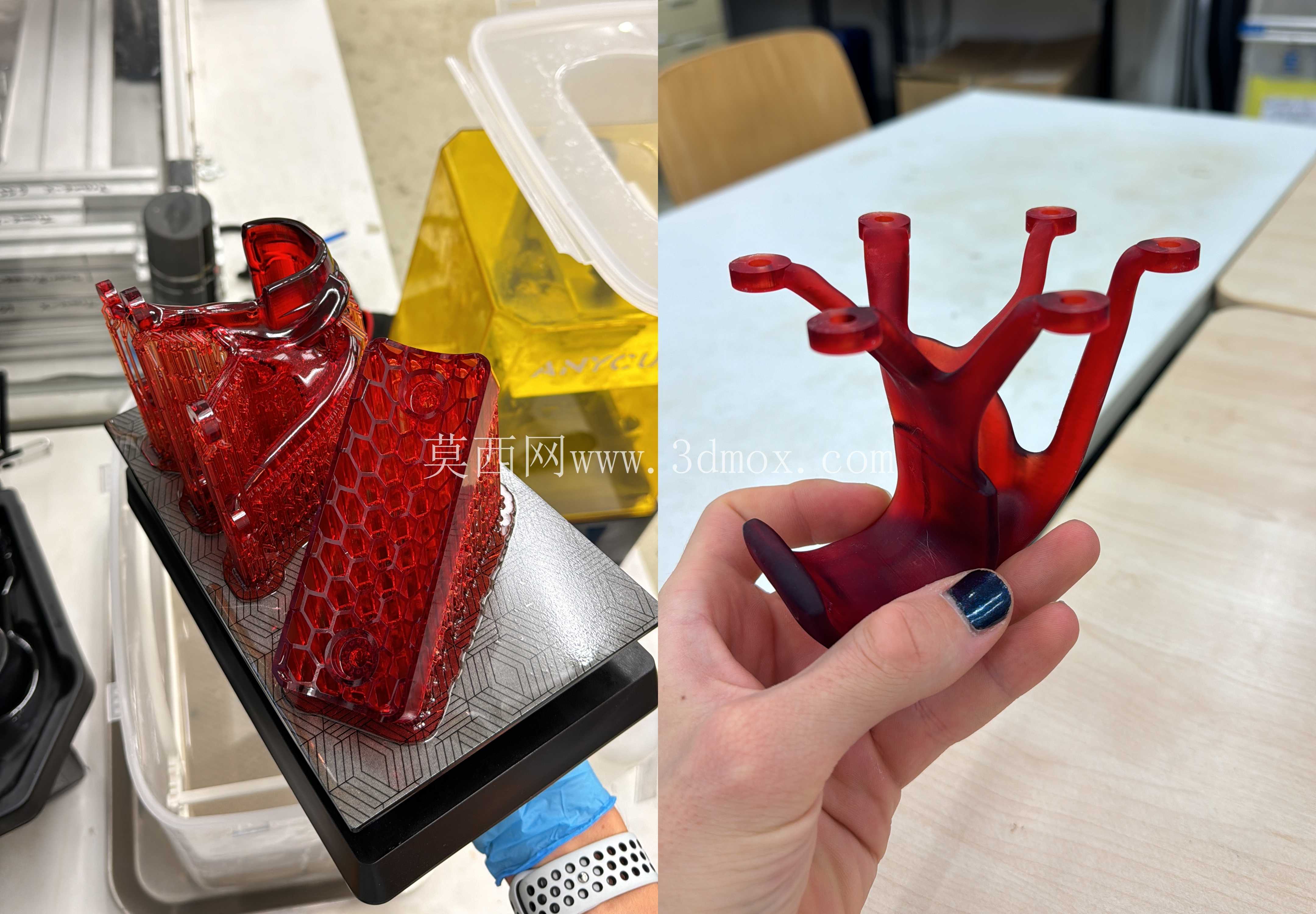

从结构设计逻辑来看，这款支架没有采用传统五金支架的等厚板材折弯结构，而是完全基于载荷路径生成仿生拓扑形态，多支臂的分散固定方式可将整车重量均匀分散到天花板的多个固定点上，降低单个固定点的拔出力要求，即使是石膏板这类强度较低的吊顶基层，也能通过多点分散受力满足承载要求。承托部位的曲面弧度经过多轮打印测试调整，既保证轮组推入时的顺畅度，也能在悬挂状态下限制轮组的前后窜动，不需要额外的绑带固定即可避免车辆滑落。针对3D打印工艺的特性，结构所有转角位置都做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂，所有安装孔的轴线都垂直于安装面，不需要额外添加支撑即可完成打印生产，降低打印后处理的工作量。

日常使用中需要注意，树脂材质的支架长期受载会出现缓慢蠕变，需要定期检查承托钩的形变状态，当发现钩部下移量超过7毫米时需要及时更换支架，避免形变量过大导致车辆滑落。安装时要避开天花板内的水电管线位置，所有紧固件必须完全旋入基层内，保证固定强度；悬挂车辆时尽量让车辆重心与支架中心重合，避免偏载带来的单侧支臂受力过大问题。
