双弓结构复合机械弩精细三维设计

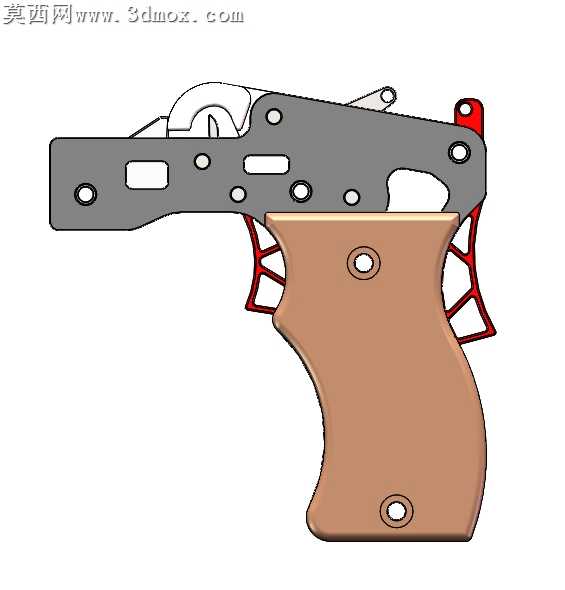

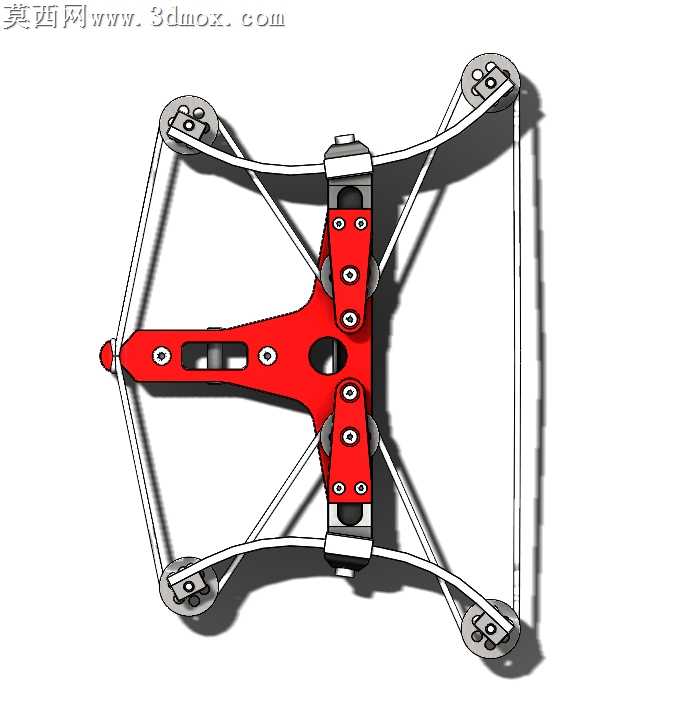

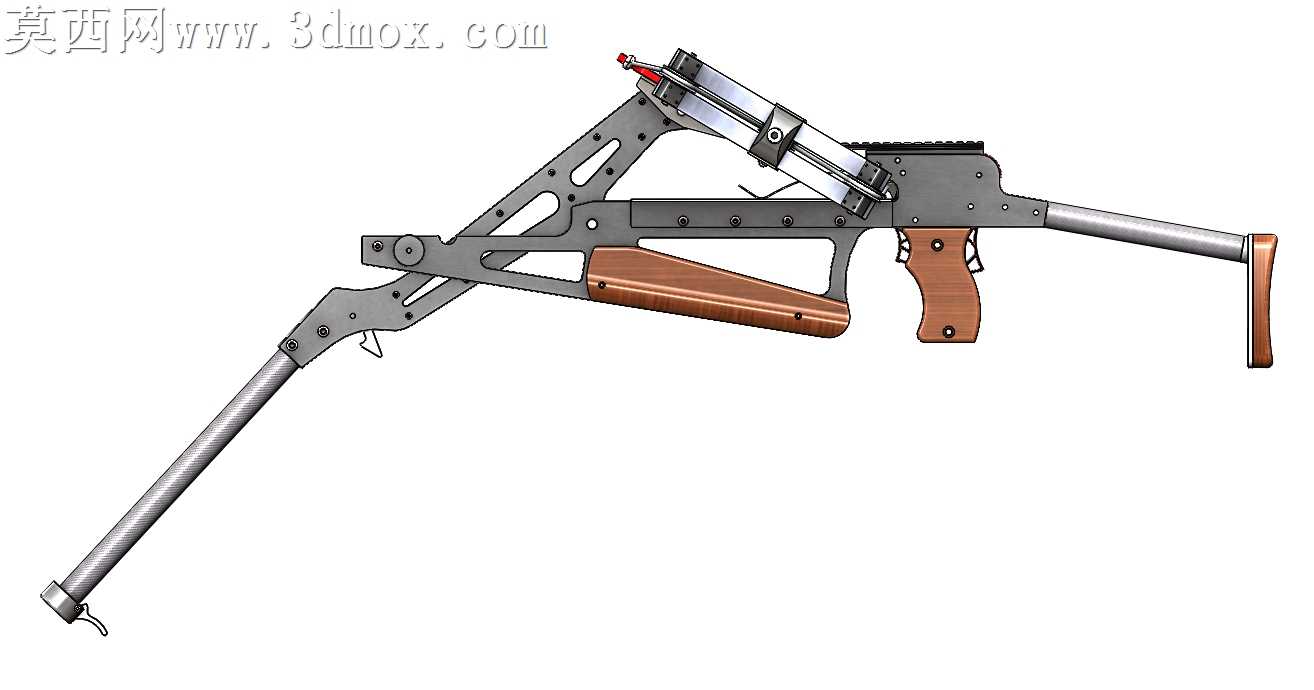

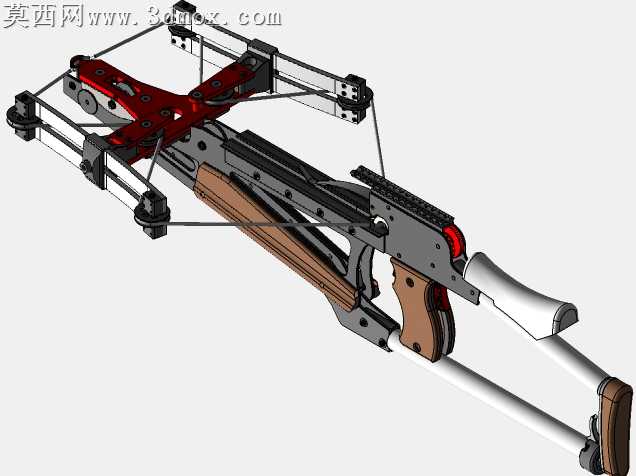

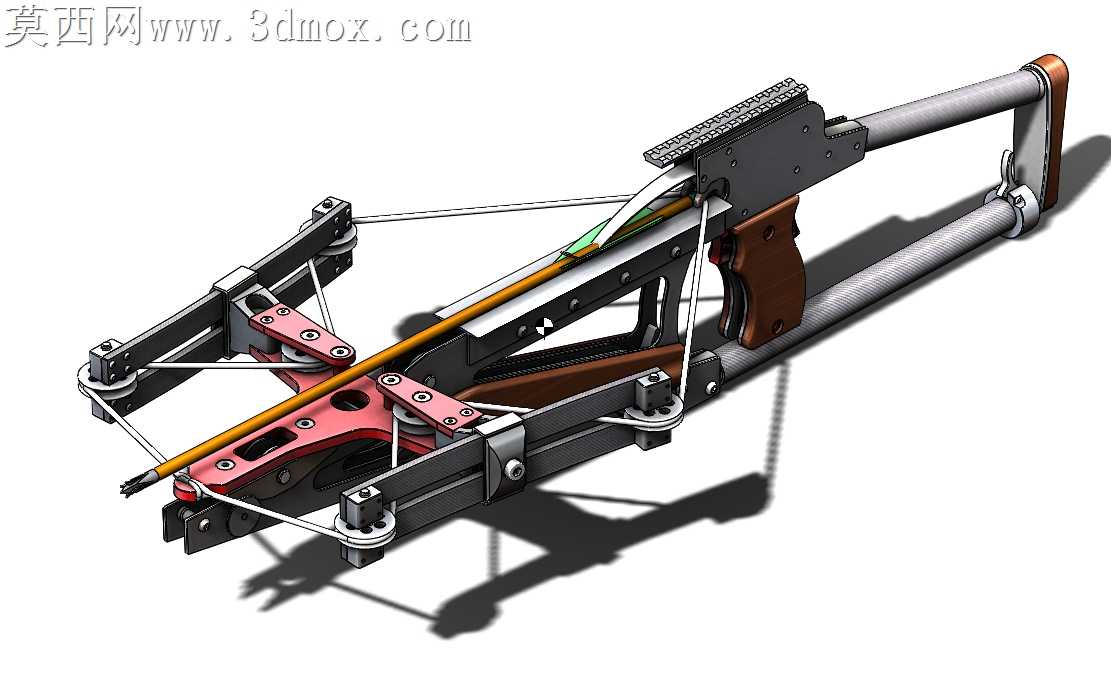

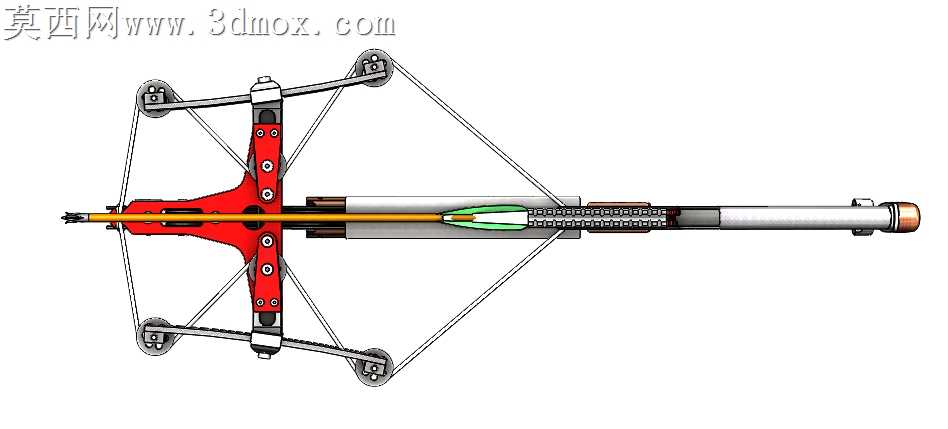

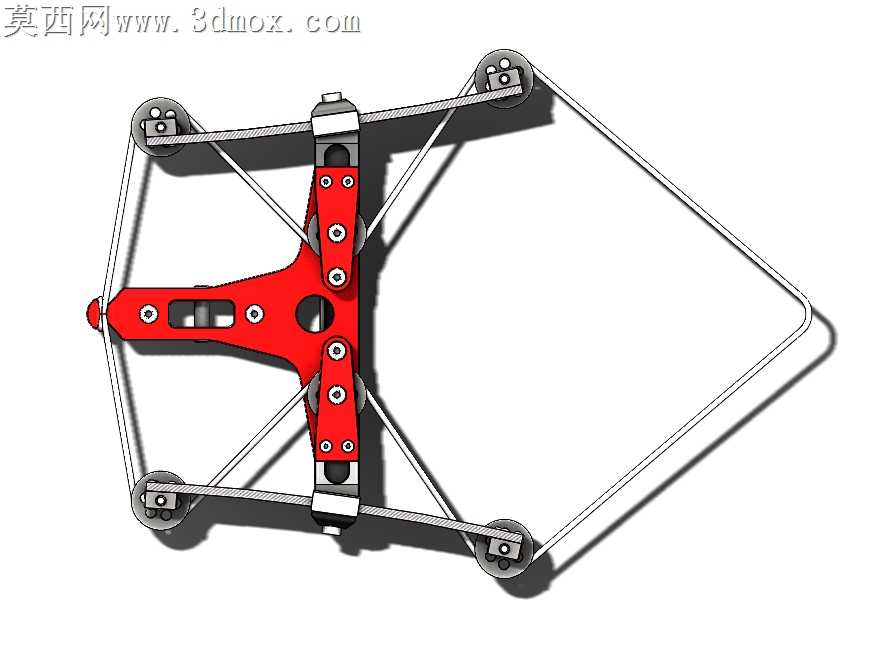

本作品为双弓结构复合机械弩的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的装配逻辑与尺寸规范，对弩体的每一处结构都进行了1:1比例的精准还原。建模阶段先从核心的双弓储能结构入手，分别绘制上下两组弓片的基础轮廓，通过扫掠、拉伸等特征命令构建弓片的弧形曲面，再对弓片两端的弦槽、固定挂点做细节倒角处理，保证弓片结构的力学合理性；随后构建弩身主体框架，采用钣金特征与实体特征结合的方式，还原弩身的金属镂空减重结构，对握把区域的人体工学曲面做曲率连续调整，让握把的贴合弧度符合手持操作的握持习惯。在发射机构的建模上，精准还原了扳机、阻铁、保险的联动装配关系，每一个销轴、弹簧卡槽都做了公差预留，确保虚拟装配下各部件可实现顺畅的触发联动；箭道部分做了平直度校准，搭配前置的双弓弦导向滑轮组，还原了双弦同步驱动的结构特点，同时对弩托的伸缩调节结构、尾部的抵肩缓冲垫都做了分层建模。材质渲染阶段，针对不同部件做了材质区分：金属弓身、滑轮、扳机组件采用哑光合金钢材质，调整金属粗糙度与反射参数还原冷锻金属的质感；弓片采用高强度复合纤维材质，添加细微的纤维纹理贴图提升真实感；握把与抵肩垫采用胡桃木与软质橡胶材质，分别调整木纹纹理与橡胶的漫反射粗糙度，让不同材质的视觉区分度清晰；弩弦采用高强度尼龙编织材质，添加细微的编织纹理与张力形变效果。渲染时采用三点布光方案，主光源模拟自然光从侧上方照射，勾勒出弩体的结构轮廓，辅光源补全暗部细节避免结构死黑，添加柔和的地面阴影提升模型的立体感，最终呈现的模型完整展现了双弓弩双组弓片同步储能、机械触发发射的结构特点，整体设计兼顾了结构力学合理性与外观的精细度，清晰展现了这类机械发射装置的内部构造与装配逻辑。
