6x6mm插件式SPST常开触觉轻触开关

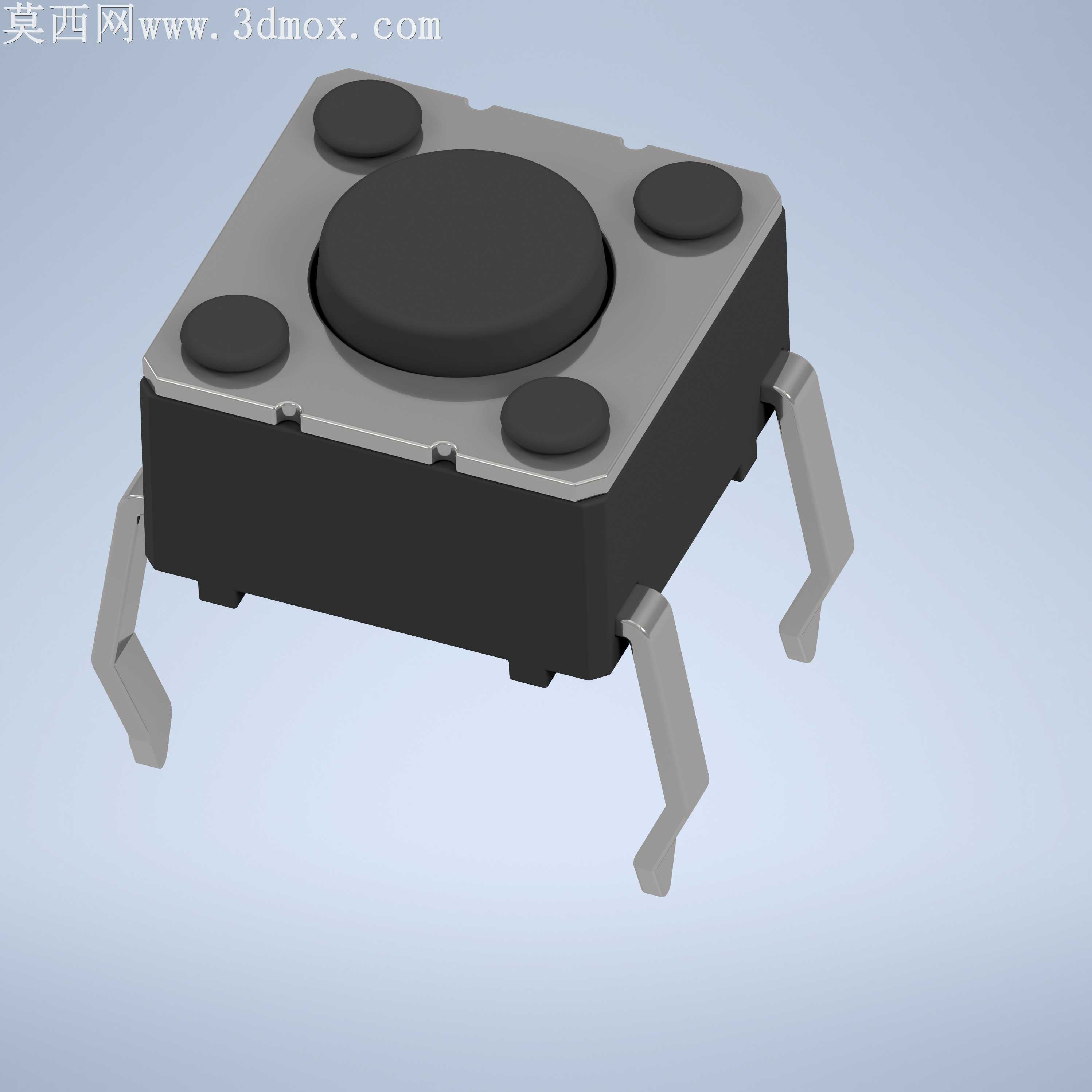

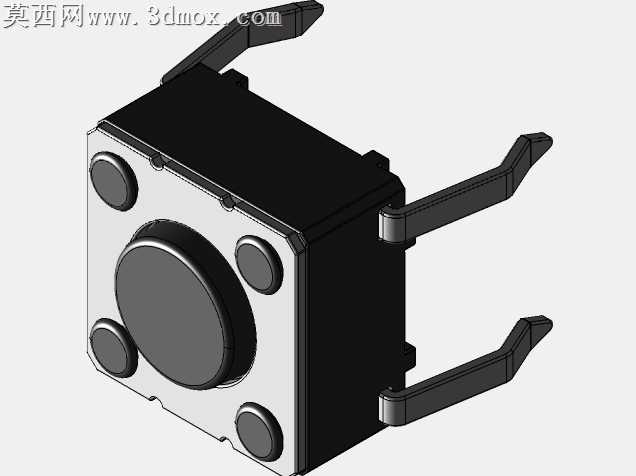

本模型为6x6mm规格插件式SPST常开触觉轻触开关，建模过程严格参照实物尺寸参数完成，首先通过草图绘制绘制开关基座的正方形外轮廓，标注6mm的边长尺寸，拉伸生成黑色绝缘基座的主体结构，基座边缘做微小倒角处理还原注塑件的工艺特征。随后构建顶部圆形按键，按键直径匹配基座中心安装位，按键与基座之间预留合理的装配间隙，按键表面做哑光质感处理，还原实物按键的磨砂触感。基座顶面四个角的定位凸点采用圆形草图拉伸生成，凸点高度与直径严格匹配实物参数，用于开关在PCB板上安装时的定位限位。四个弯角插脚采用钣金建模逻辑完成，先绘制插脚的平直段轮廓，通过折弯特征生成插件所需的弯折角度，插脚末端做斜切处理还原实物插件引脚的导向结构，方便插入PCB安装孔。材质分配阶段，基座与按键采用黑色哑光塑料材质，调整漫反射参数模拟PA66注塑件的质感，金属插脚采用镀锡金属材质，调整金属粗糙度参数还原引脚的半光亮金属质感，基座顶面的金属盖板采用银灰色金属材质，添加轻微的表面拉丝纹理还原实物盖板的冲压质感。渲染阶段采用柔和的工作室环境光，主光源从斜上方45度照射，补光弱化阴影死角，清晰呈现开关各部分的结构层次，同时添加微弱的环境反射提升材质真实感。结构设计上还原了轻触开关的典型构造，包含绝缘基座、弹性接触组件、顶部按键、安装盖板、插件引脚五个核心部分，常开型的结构逻辑通过内部腔体的预留空间体现，按下按键时内部弹片接触实现电路导通，松开后弹片复位断开电路，完全匹配SPST单刀单掷常开开关的功能特性，模型可直接用于电子产品结构设计的装配验证、PCB布局干涉检查等场景。
