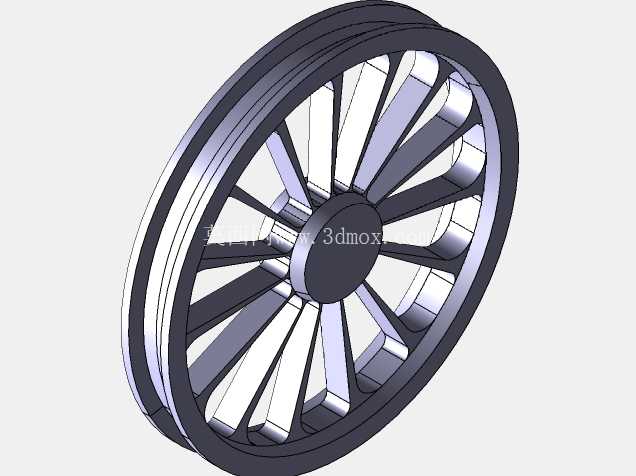

一体辐条式自行车轮组结构设计

　　日常通勤、休闲骑行场景下的自行车轮组，核心作用是承接车架传递的载荷，配合轮胎完成滚动行进，同时承受骑行过程中的颠簸冲击、转向侧向力以及制动时的扭矩载荷。这款轮组采用一体辐条式结构设计，区别于传统钢丝辐条轮的分体装配形式，轮辋、辐条、轮毂为一体化成型结构，省去了钢丝辐条的编圈、调圈工序，装配时仅需配合花鼓轴件、轮胎即可完成整套行走轮的组装，大幅降低售后维护的调校成本。从结构设计逻辑来看，轮辋部分采用双层圈型截面，外侧预留标准轮胎安装槽，适配常规规格的城市自行车外胎，圈边做了圆弧过渡处理，避免轮胎拆装时出现割伤胎唇的问题，内侧与辐条衔接位置做了等厚加强筋，分散轮辋承受的地面冲击载荷，避免长期使用后出现圈体变形、辐条衔接处开裂的问题。

　　辐条采用宽扁变截面设计，从轮毂中心向轮辋方向呈放射状均匀分布，单根辐条的截面宽度从轮毂端到轮辋端逐步收窄，既保证了径向的承载强度，又能降低骑行过程中的风阻，相邻辐条之间的镂空区域做了大圆角过渡，减少应力集中点，避免冲击载荷下出现辐条根部断裂的问题。轮毂部分为中心通孔结构，孔径适配常规城市自行车的花鼓安装尺寸，轮毂端面做了沉台设计，可容纳花鼓轴承的外圈安装位，保证装配后轴承与轮毂的同轴度，减少轮组转动时的径向跳动量。

　　安装边界方面，轮组的整体外径适配26英寸城市自行车的安装空间，轮辋宽度匹配常规1.75-2.125宽度的外胎，轮毂中心的安装孔位与标准快拆、实心轴花鼓的尺寸兼容，可直接替换同规格的传统钢丝轮组，无需额外改动车架、前叉的安装开档尺寸。实际使用场景中，这种一体结构的轮组相比传统钢丝轮，不存在辐条松动、需要定期调圈的问题，更适合共享自行车、城市通勤车这类高频使用、低维护需求的场景，辐条的宽扁设计也能减少骑行时的空气阻力，提升平路骑行的顺畅度，整体结构的刚性更强，发力时的形变量更小，起步、加速时的动力传递更直接。

　　设计过程中针对辐条的分布角度做了多次载荷仿真验证，确保单根辐条承受的载荷在材料许用应力范围内，轮辋与辐条的衔接位置做了加厚处理，应对过减速带、坑洼路面时的垂直冲击，轮毂与花鼓的配合面做了公差优化，保证装配后轮组的端跳、径跳控制在合理范围内，避免骑行时出现轮组偏摆、蹭刹车块的问题。轮组的整体重量控制在同规格钢丝轮的同等水平，不会额外增加骑行者的负重，一体成型的结构也让外观更简洁流畅，没有传统钢丝轮的辐条螺母等外露零件，日常清洁维护更方便，不容易缠绕杂物、积留泥污。
