发动机传动用分体式连杆结构设计

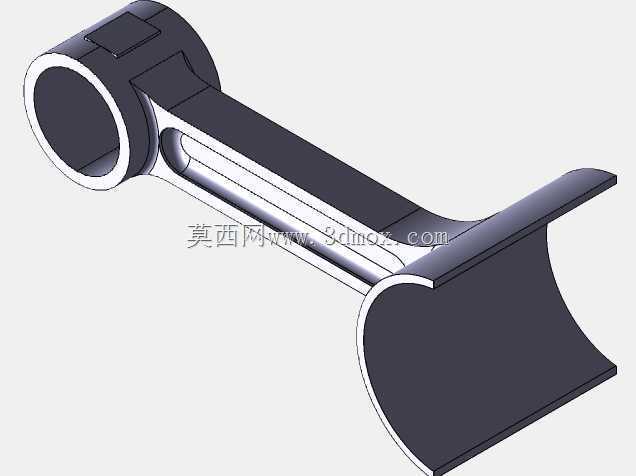

　　在往复式动力机械的传动链路中，连杆是衔接曲柄与活塞、完成运动形式转换的核心受力部件，其结构合理性直接决定整套动力单元的运行寿命与动力传递效率。这套连杆结构采用大小端分体式布局，大端为剖分式轴孔设计，可直接包覆曲柄销完成周向固定，小端为整体式环形轴孔，用于铰接活塞销，杆身采用工字形截面构型，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，降低往复运动过程中的惯性载荷。

　　从实际应用场景来看，这类连杆广泛适配中小排量内燃机、往复式压缩机、冲压设备的曲柄滑块机构，在设备运行过程中，需要同时承受活塞端传递的爆发压力冲击，以及曲柄旋转带来的交变拉压、弯曲载荷，因此在结构设计阶段，首先要明确大小端轴孔的同轴度公差，通常控制在0.02mm以内，避免轴瓦偏磨导致的早期失效；杆身与大小端的过渡区域采用大圆角平滑衔接，消除应力集中点，防止交变载荷下的疲劳断裂。

　　安装边界层面，大端剖分面采用锯齿形定位结构，保证轴瓦装配后的圆度公差，轴孔内径根据适配曲柄销的尺寸系列预留0.03-0.05mm的过盈配合量，装配时需按对角顺序拧紧连接螺栓，拧紧力矩严格匹配螺栓材质的屈服强度，避免预紧力不足导致的轴瓦窜动，或是预紧力过大导致的螺栓塑性变形。小端轴孔内部预留衬套安装位，衬套采用铜基合金材质，压装后需保证内孔与活塞销的间隙在0.01-0.03mm区间，保证高温运行工况下的润滑油脂能形成稳定油膜，减少铰接部位的干摩擦损耗。

　　设计思路上，杆身的工字形截面壁厚根据受力仿真结果做渐变处理，靠近大端的区域截面尺寸适当加大，匹配大端更高的载荷输入，靠近小端的区域截面逐步收窄，在不降低结构强度的前提下控制整体重量，降低曲柄旋转时的不平衡量。大端外侧的凸台结构用于螺栓孔的定位与加强，避免螺栓拧紧时局部应力过大导致的端盖变形；小端顶部的弧形缺口结构，是为了避让活塞运动到上止点时的曲轴平衡块，防止运动干涉，同时该缺口也可作为润滑油路的导流结构，将曲轴飞溅的润滑油引导至小端衬套部位，改善铰接点的润滑条件。

　　在实际选型匹配过程中，需要根据设备的额定爆发压力、最高运行转速核算连杆的安全系数，通常动力传动用连杆的疲劳安全系数需控制在2.5以上，对于高转速工况的应用场景，还需要对连杆做动平衡校正，将剩余不平衡量控制在许用范围内，避免高速运行时产生额外振动，影响整套设备的运行平稳性。杆身表面不做额外的装饰性处理，所有非配合面保留锻造后的粗糙度即可，配合面需经过精镗加工，保证尺寸精度与表面粗糙度满足装配要求，轴瓦安装位的表面粗糙度需达到Ra1.6以下，保证轴瓦与座孔的贴合度，避免散热不良导致的轴瓦烧蚀。

　　从装配流程来看，连杆装配前需对大小端轴孔做尺寸分组，与对应的曲柄销、活塞销按尺寸公差分组装配，保证配合间隙处于最优区间，装配完成后需要手动盘动曲柄，检查连杆运动过程中是否存在卡滞、与周边零件的干涉问题，确认无异常后再按工艺要求完成后续总装。日常运维过程中，需要定期检查连杆大端螺栓的预紧力，以及小端衬套的磨损量，当衬套间隙超过许用值时及时更换，避免间隙过大导致的活塞偏磨、敲缸等故障。
