通勤代步自行车金属焊接车架结构设计

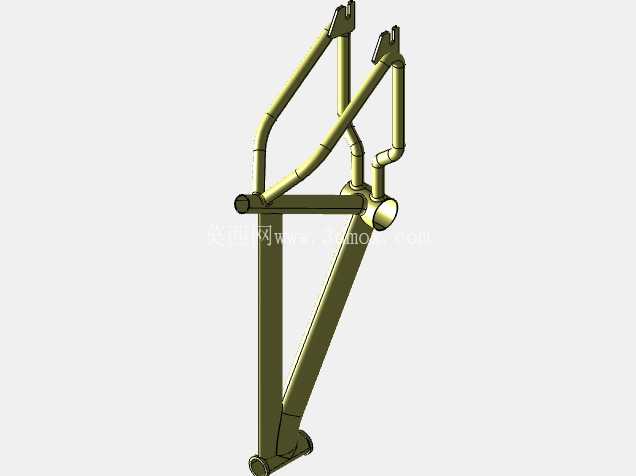

　　日常通勤场景下的自行车架，是整车承载的核心受力构件，所有骑行过程中的载荷传递都要通过车架完成，设计时首先要匹配常规城市通勤的使用需求，兼顾日常载人载物的静态载荷与过坎、颠簸时的动态冲击余量。从结构布局来看，这款车架采用经典的菱形管材排布逻辑，头管位置预留标准碗组安装位，适配常规28.6mm口径的前叉上管，安装边界要保证前叉转向时与下管、上管的间隙不小于12mm，避免转向过程中出现剐蹭干涉。立管部分按照常规73度中轴角度设计，中轴位置预留标准BSA螺纹安装位，适配市面上绝大多数方孔、花键中轴组件，五通位置做了加厚焊接处理，抵消踩踏过程中产生的交变扭矩，避免长期使用后焊缝开裂。

　　后上叉与后下叉的尾端开标准开口槽，适配130mm开档的常规后轮花鼓，安装槽的宽度控制在10mm，匹配常规快拆杆的锁紧尺寸，后叉末端做了加厚的尾勾安装位，可直接替换通用变速器尾勾，后期维护更换配件的通用性更强。上管采用变径管材设计，从头部位置的31.8mm管径逐步过渡到立管连接处的28.6mm，在保证整体横向刚性的同时，适当降低管材重量，立管上部预留了标准座管安装位，适配27.2mm口径的常规座管，座管夹位置做了加厚处理，避免长期锁紧座管出现管材形变。下管作为主要的受力传力构件，采用椭圆截面管材，相比圆管拥有更好的纵向抗冲击能力，在遇到正面冲击时能够更好地分散载荷，避免管材出现弯折变形。

　　设计过程中特意将后下叉的长度控制在420mm左右，兼顾城市骑行的灵活性与高速巡航的稳定性，不会因为轴距过短导致骑行时发飘，也不会因为轴距过长影响转向灵活性。所有管材的连接位置都采用满焊打磨处理，焊缝位置做了平滑过渡，既可以降低应力集中的风险，也能减少骑行过程中的风阻。头管上下两端预留了碗组轴承的压装位，压装深度控制在12mm，适配常规44mm口径的外置碗组，安装时不需要额外打磨管材，直接压装即可完成装配。立管与中管的连接位置做了补强片设计，在踩踏发力最集中的区域增加额外的结构加强，避免长期大力踩踏时出现焊缝开裂的问题。

　　后上叉在靠近座管的位置做了轻微的后掠设计，能够在经过颠簸路面时产生微小的形变，吸收部分路面传来的震动，提升长时间骑行的舒适度，同时又不会因为形变量过大影响踩踏效率。整体车架的安装边界充分考虑了通用配件的适配性，不管是轮组、前叉、传动组件还是刹车组件，都能直接使用市售的标准规格配件，不需要单独定制非标零件，大幅降低后期的维护成本。在实际使用场景中，这款车架能够适配城市通勤、短途郊游等多种使用场景，整体刚性足够应对日常100kg以内的总载荷需求，不管是单人骑行还是携带少量随身物品，都能保证结构的稳定性。管材的壁厚选择1.2mm的铬钼钢材质，在保证结构强度的前提下，整体重量控制在2kg以内，兼顾强度与轻量化需求。设计时还特意预留了挡泥板、货架的安装孔位，不需要额外打孔就能安装通勤常用的附属配件，符合城市代步车的使用定位。走线位置采用内走线与外走线结合的设计，变速线管从头管位置进入下管内部，从中轴位置穿出，既可以减少线管外露带来的风阻，也能避免线管长期被雨水侵蚀，延长线管的使用寿命，刹车线管则采用外走线设计，方便后期维护调整。所有安装孔位的位置都经过反复核对，保证装配完成后线管不会出现过度弯折，影响变速刹车的手感。
