29寸山地自行车轮组带刹车盘结构设计

这套轮组结构针对29英寸规格山地自行车的越野骑行场景开发，适配林道穿越、轻度越野、日常通勤等多类骑行工况，是山地车行走系统的核心承载部件。从结构组成来看，整套轮组包含外胎、轮圈、辐条、花鼓以及配套的Galfer Wave波浪形刹车盘，各部件的配合精度直接影响骑行过程中的滚动效率、制动可靠性与结构耐用性。

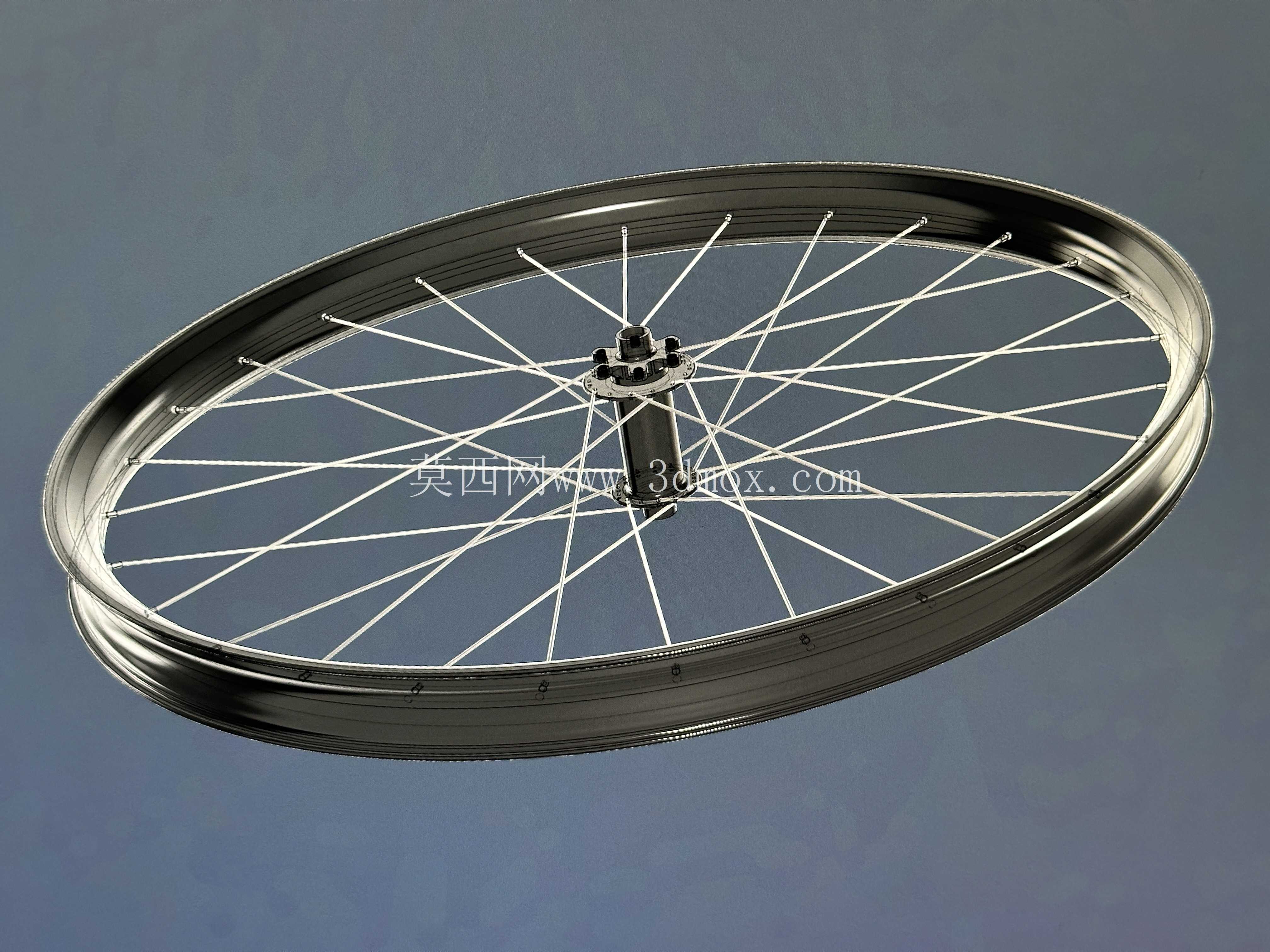

设计过程中首先明确轮组的安装边界：轮组适配29英寸规格山地车外胎，轮圈的胎唇座尺寸严格匹配对应外胎的安装公差，避免充气后出现胎唇移位、慢漏气等问题；花鼓采用通用规格设计，端盖间距、轴芯直径符合主流山地车前叉与后车架的开档标准，可直接替换同规格市售轮组，无需额外对车架、前叉进行改装。辐条数量设定为28根，采用交叉编法排布，在轮圈与花鼓之间形成均匀的受力传导结构，既保证轮组径向的承载能力，应对越野路面的冲击载荷，又兼顾侧向刚性，满足过弯、急刹时的受力需求，避免轮组出现侧向偏摆。

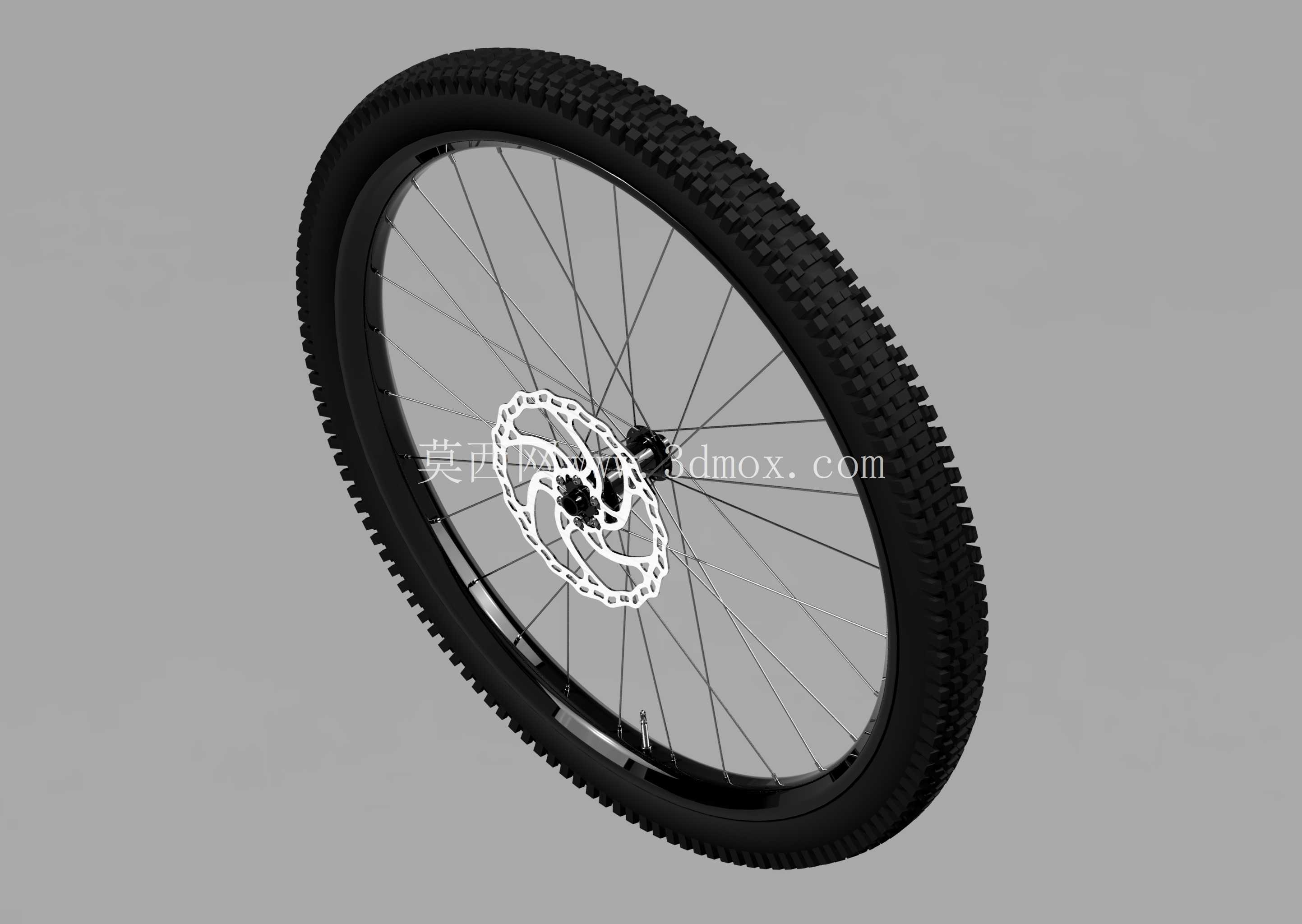

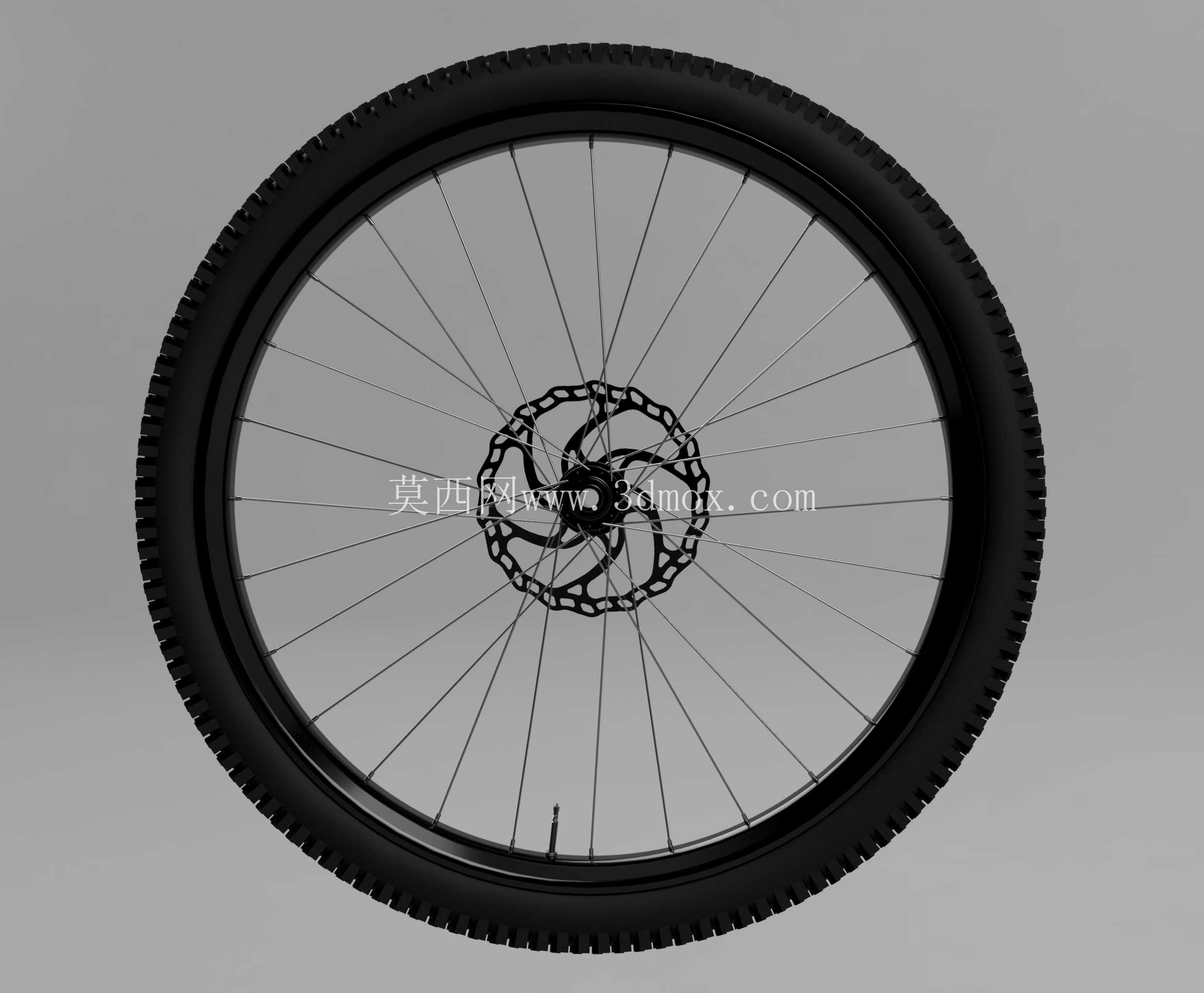

配套的Galfer Wave波浪形刹车盘采用浮动式结构设计，波浪形外缘能够在制动过程中提升散热效率，连续制动时减少热衰带来的制动力衰减，同时盘片的安装孔位与花鼓的碟刹座完全匹配，安装后盘片端面跳动量控制在合理公差范围内，避免制动时出现蹭碟、异响等问题。外胎采用山地车专用的颗粒状胎纹设计，胎块排布兼顾干硬路面的滚动阻力与湿滑、松软路面的抓地力，胎体厚度设定兼顾防刺性能与路感反馈，能够适应碎石、泥土、铺装路面等不同路况的使用需求。

从实际应用角度出发，这套轮组的设计充分考虑了山地车使用过程中的各类受力工况：花鼓内部的轴承位公差经过优化，保证轴承压装后的同轴度，减少滚动过程中的阻力损耗；辐条帽的安装位置预留了足够的调节空间，后期维护时可通过调整辐条张力修正轮圈的偏摆、跳动量，延长轮组的整体使用寿命；轮圈的截面形状采用抗冲击设计，在遭遇路面坑洼、石块冲击时，能够分散局部应力，避免轮圈出现凹陷、变形。

在建模过程中，各部件的配合关系完全按照实际装配逻辑搭建：辐条与花鼓法兰、轮圈辐条孔的连接位置准确还原实际编辐角度，刹车盘与花鼓安装座的贴合面、锁紧孔位完全对齐，外胎与轮圈的配合面按照真实胎唇结构建模，既能够用于结构受力的模拟分析，也可作为山地车整车装配、配件选型的三维参考，帮助结构设计人员快速完成整车行走系统的布局校核，也能为维修替换、配件改装提供尺寸参考。轮组的整体重量分布经过优化，在保证结构强度的前提下尽可能降低转动惯量，提升骑行时的加速响应与操控灵活性，适配从入门到进阶的山地车使用需求。
