砾石路面电助力公路骑行自行车结构

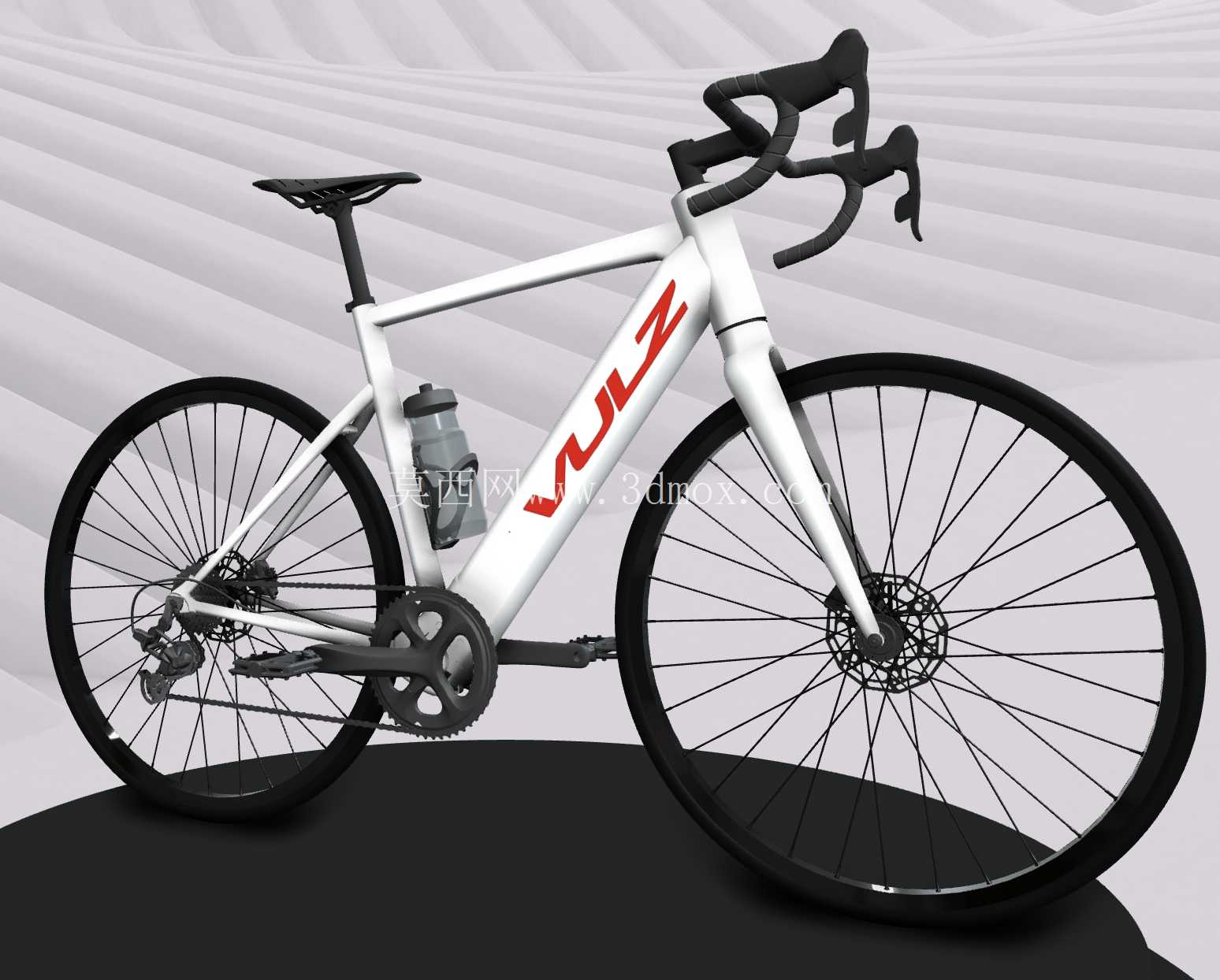

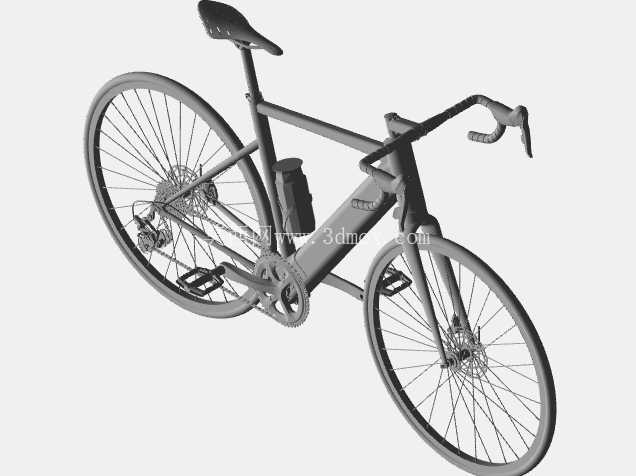

　　这款电助力砾石自行车的三维结构，主要面向非铺装混合路面的长距离骑行场景，覆盖郊野碎石路、林间土路、城市破损铺装路等多类通行环境，既可以满足日常通勤的代步需求，也能支撑户外砾石穿越、长途骑游的使用场景，相比传统纯人力砾石车，电助力结构的加入能大幅降低长距离爬坡、复杂路面推行的体力消耗，适配更宽范围的骑行人群。从功能特性来看，整车采用弯把公路车的操控布局，搭配宽截面砾石专用轮胎，轮组采用碟刹制动结构，制动卡钳为平装式安装结构，能在泥泞、湿滑路面提供稳定的制动力输出，避免圈刹结构在恶劣路况下制动效能衰减的问题。

　　车架下管位置集成了隐藏式动力电池安装位，电池外壳与管型完全贴合，既降低了风阻，也能避免越野骑行过程中飞溅的碎石磕碰电池壳体，中置驱动电机整合在五通位置，动力输出直接作用于曲柄传动结构，相比轮毂电机方案能保持更好的重量分配，整车重心更集中，过弯、颠簸路面的操控稳定性更优。车架预留了标准水壶架安装孔位，可兼容常规骑行水壶的安装，满足长距离骑行的补水需求。设计过程中，首先围绕砾石骑行的通过性需求确定轮胎安装边界，轮组与前叉、后下叉之间预留了足够的间隙，可兼容最大45C宽度的砾石轮胎，同时预留了挡泥板、货架的安装螺孔，拓展通勤载物的使用场景。

　　车架几何采用长轴距、短把立的砾石车专属设定，头管角度相比纯竞速公路车更舒缓，能在颠簸路面降低车头抖动的反馈，提升操控容错率，坐管采用后飘设计，搭配窄型运动坐垫，兼顾踩踏发力效率与长时间骑行的舒适性。传动系统采用单盘变速结构，省去前拨结构，降低复杂路况下的机械故障概率，盘片为正负齿结构，能避免颠簸路面骑行时的掉链问题，后拨带锁死结构，链条张紧度更稳定。外形尺寸方面，整车适配170-185cm身高的骑行者，轴距控制在1050mm左右，整车含电池的重量控制在合理区间，方便日常搬运、停放。

　　安装边界上，所有标准件均采用自行车行业通用规格，碟刹安装座为平装标准，五通为压入式中轴规格，把组为31.8mm通用口径，坐管直径为27.2mm，后续维修替换零部件无需定制非标件，降低使用维护成本。车把采用外撇弯把设计，下把位的外撇角度能在非铺装路面骑行时提供更宽的操控支撑，提升越野路段的操控稳定性，刹把与变速手柄整合设计，操作逻辑与常规公路车一致，骑行者无需额外适应操作逻辑。整车的走线采用全内走设计，刹车油管、变速线管均从车架内部穿过，既降低了风阻，也能避免线管被泥水、碎石侵蚀，延长线管的使用寿命。在结构强度校核上，车架的头管、五通、后钩爪等受力集中位置均做了局部补强，能承受电助力输出的更大扭矩，以及越野路面的冲击载荷，避免长期使用后出现结构疲劳开裂的问题。
