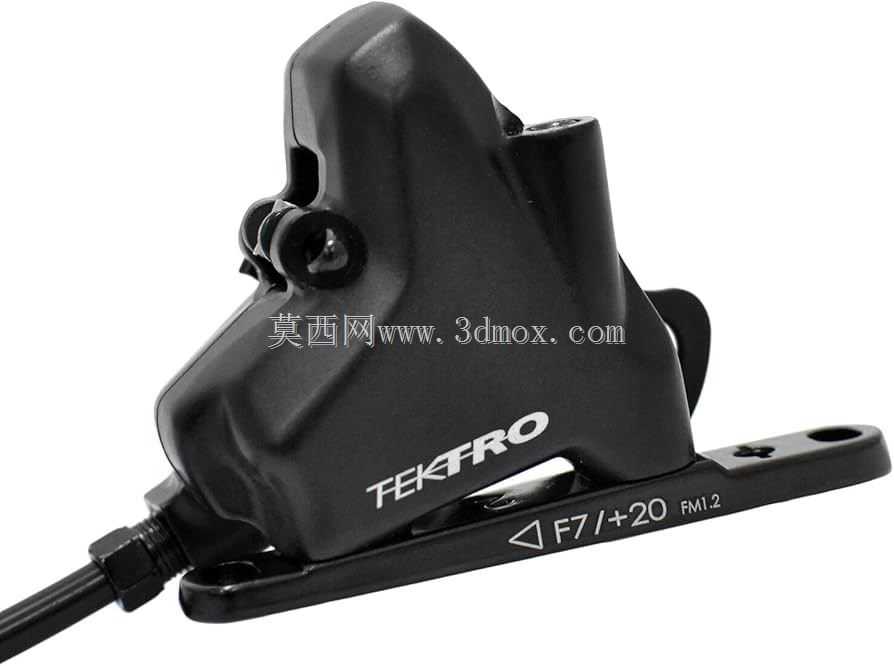

Tektro平装液压自行车盘式制动卡钳结构

　　这款平装液压盘式制动器是针对城市通勤车、电助力自行车、入门运动自行车开发的制动执行部件，区别于传统柱装式夹器，平装结构的安装逻辑完全贴合现代自行车前叉、后三角的平装安装座设计，安装时无需额外加装转换座，夹器本体直接贴合车架或前叉的安装平面，通过两颗横向贯穿的安装螺栓完成固定，能大幅降低安装过程中因转换座公差带来的制动偏磨问题。从实际装车场景来看，这类夹器多用于日常通勤场景下的两轮车辆，既适配传统人力自行车的轮组制动需求，也能满足电助力自行车在25-35km/h时速下的制动减速度要求，夹器的来令片间隙经过预设调校，出厂状态下即可保证两侧来令片与刹车碟片的间隙均匀，日常使用中用户无需频繁调整间隙，仅需在来令片磨损到极限厚度时更换对应规格的树脂或金属来令片即可。

　　从结构设计思路上看，这款夹器采用单油路双活塞推动结构，油缸本体集成在夹器壳体内部，壳体采用一体锻造铝合金材质加工而成，外部做哑光黑色防腐涂层处理，既能够抵御日常骑行中雨水、路面泥沙的侵蚀，也能控制整体重量，避免增加过多的簧下质量影响轮组转动灵活性。夹器的安装座部分做了加长的安装槽设计，安装时可以横向微调夹器的位置，保证碟片完全处于两侧来令片的中心位置，避免出现蹭碟的问题；油管接入端采用标准的油压刹车接头结构，接头位置做了内凹的防护设计，能够避免车辆摔倒时接头直接磕碰地面造成油路泄漏。

　　从安装边界尺寸来看，这款夹器适配160mm直径的标准碟刹盘片，安装孔距符合平装刹车的通用标准，能够兼容市面上绝大多数带平装安装座的自行车前叉与车架后三角，夹器本体突出安装平面的厚度控制在合理范围内，不会与辐条、轮胎产生运动干涉；夹器上标注的参数对应来令片的安装角度与碟片的适配偏移量，安装时可以通过标识快速判断夹器的安装方向，避免正装反装导致的制动失效问题。在实际使用过程中，这类液压夹器的制动力输出线性度优于传统线拉碟刹，捏下刹把时油压会均匀推动两侧活塞同步顶出来令片，夹紧碟片产生制动力，不会出现线拉结构单边动作导致的碟片形变问题；夹器的活塞部位采用防尘密封圈设计，能够阻挡路面的泥沙、灰尘进入油缸内部，延长密封圈的使用寿命，减少日常维护的频次。

　　针对电助力自行车重量更大、行驶速度更快的特点，这款夹器的来令片接触面积做了针对性优化，相比同规格的入门级线拉夹器，摩擦接触面积提升了约15%，能够在长时间制动时保持稳定的摩擦力，避免热衰减导致制动力下降；夹器壳体的散热结构也做了对应处理，壳体表面的加强筋既能够提升整体结构强度，也能在制动过程中辅助带走来令片与碟片摩擦产生的热量，避免长时间下坡制动时油温过高导致的刹车手感变软。从三维建模的角度来看，这个模型完整还原了夹器的外部安装特征、油管接头位置、活塞腔的外部轮廓、安装槽的尺寸边界，能够直接用于自行车整车的装配干涉检查，也可以作为刹车系统选型时的匹配参考，建模时还原了壳体表面的品牌标识、参数刻印细节，安装孔的位置精度符合实际产品的公差要求，导入装配环境后可以直接与车架、前叉的平装安装座进行配合，不需要额外调整安装基准。
