轻量化碳纤维公路自行车车架结构设计

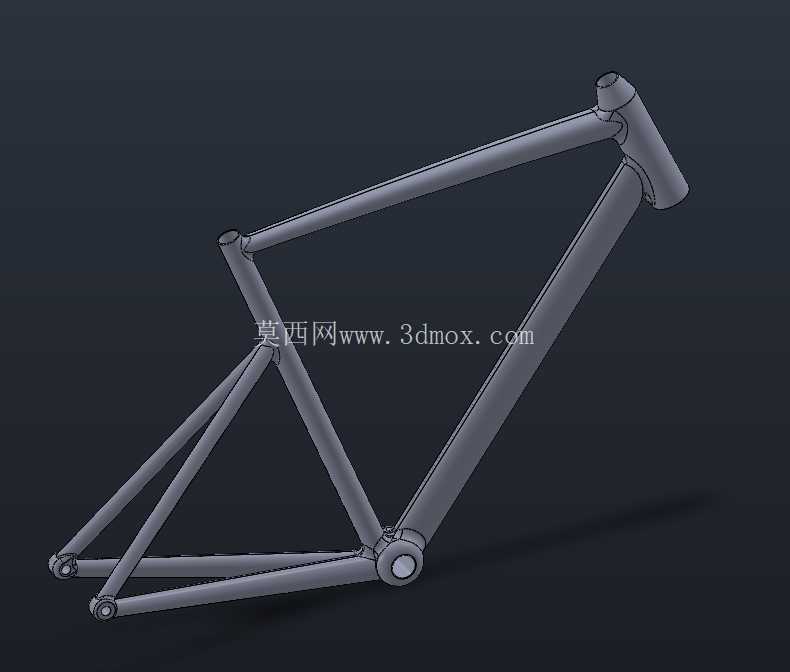

这款碳纤维车架的结构设计，核心围绕公路骑行场景下的刚性、重量与舒适性平衡展开，区别于传统金属管材车架的等截面设计思路，在建模阶段就针对不同受力区域做了差异化的铺层预设与管型优化。日常通勤、公路竞速、长距离耐力骑行是这类车架的核心应用场景，不同场景下的载荷传递路径存在明显差异：竞速场景下骑手发力踩踏时，中轴区域会承受周期性的交变扭矩，五通位置的刚性直接决定踩踏力的传递效率，因此建模时特意强化了下管与五通衔接位置的截面尺寸，通过椭圆化的管型过渡分散应力集中点，避免大扭矩下的管型形变损耗动力。长距离耐力骑行时，路面的细碎振动会通过轮组传递到车架，后上叉与后下叉的衔接位置做了扁平化的截面设计，在保证纵向踩踏刚性的同时，预留了微小的形变空间来过滤路面颠簸，降低骑手长时间骑行的疲劳感。

从安装边界来看，车架的头管位置适配标准的锥形碗组，上管直径与下管直径的差值控制在通用规格范围内，可兼容市面上绝大多数公路车前叉的安装，不需要额外定制转接配件。中轴位置采用压入式安装接口，轴心宽度匹配通用公路车曲柄组的安装尺寸，牙盘、曲柄的安装间隙经过校核，不会出现变速时链条蹭车架的问题。后叉的开档尺寸符合公路车快拆轮组与筒轴轮组的通用安装标准，尾钩位置预留了变速器安装孔位，安装面的平面度公差控制在0.1mm以内，保证变速器换挡时的定位精度。座管位置采用圆形内孔设计，适配标准直径的碳纤维座管，座管夹的安装位置避开了上管与座管的焊接（粘接）应力区，避免长期夹紧力作用下出现管材开裂的问题。

设计过程中特意规避了传统金属车架的三角结构冗余，上管采用微微后倾的流线型管型，既降低了骑行时的正面风阻，也能适配不同身高骑手的跨高需求，跨高位置的预留空间经过校核，骑手停车时不会出现卡裆的问题。下管从 head tube 位置到五通位置做了渐进式的截面变化，靠近头管位置的截面更窄，降低迎风面积，靠近五通位置的截面更宽，提升踩踏刚性。后下叉的长度控制在通用公路车的合理范围内，既保证了骑行时的操控灵活性，也预留了宽胎安装空间，可兼容28c宽度的公路外胎，满足不同路面的骑行需求。

走线位置的设计也做了优化，变速线与刹车线的内走线孔位布置在上管与下管的侧面，线管进入车架内部的位置做了圆滑过渡，避免线管长期摩擦出现磨损，同时内走线的设计也能降低高速骑行时的线管风阻，整体外观也更简洁流畅。车架所有管材的衔接位置都做了平滑的圆弧过渡，没有尖锐的棱角，既降低了应力集中导致的结构损坏风险，也能减少骑行时的风阻涡流。在建模阶段就对所有安装孔位的同轴度、平面度做了公差预设，后续生产加工时不需要额外做大量的校形工作，能有效提升生产效率，降低加工误差带来的组装问题。

不同于金属车架通过焊接拼接管材的工艺，碳纤维车架的管型设计可以更自由地调整不同位置的壁厚与铺层方向，这款模型在建模时就把不同区域的铺层厚度差异融入到了实体结构中，高受力区域的管壁厚，低受力区域的管壁厚做了减薄处理，在保证整体结构强度的前提下最大化降低车架自重。后上叉与座管的衔接位置做了一体化的过渡设计，取消了传统车架的补强片结构，通过连续的碳纤维铺层实现结构强化，既减轻了重量，也避免了补强片粘接位置出现开裂的隐患。整体结构的重心位置经过校核，装配完所有配件后整车重心位于五通位置正上方，骑行时的操控平衡性更好，不会出现头重脚轻或者尾部过重的问题。
