禧玛诺6速卡式自行车飞轮传动结构

这套多片式链轮组件是民用级变速自行车传动系统的核心变速执行部件，主要适配6速变速系统的山地车、城市通勤车使用，安装于后轮花鼓的塔基位置，通过链条在不同齿数链轮片间的切换，改变传动比，让骑行者可以根据路况、坡度、骑行负载调整踩踏力度与轮组转速的匹配关系，应对平路巡航、爬坡发力、下坡滑行等不同骑行场景的动力输出需求。

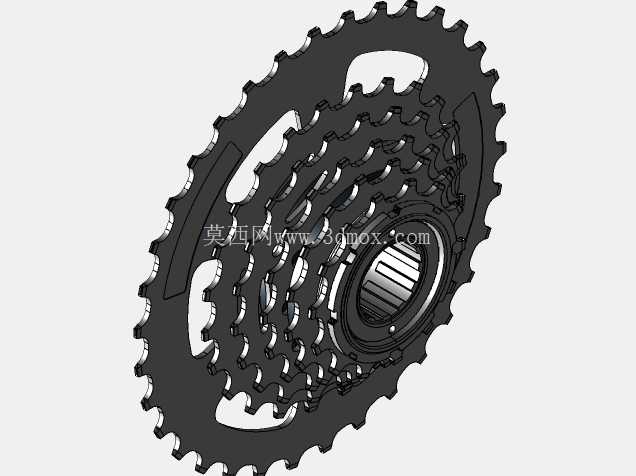

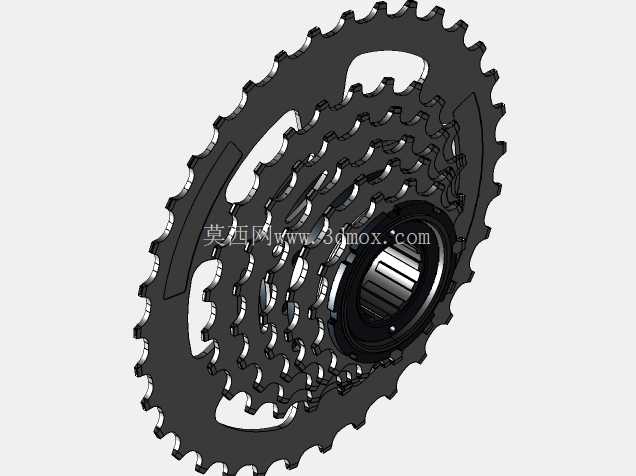

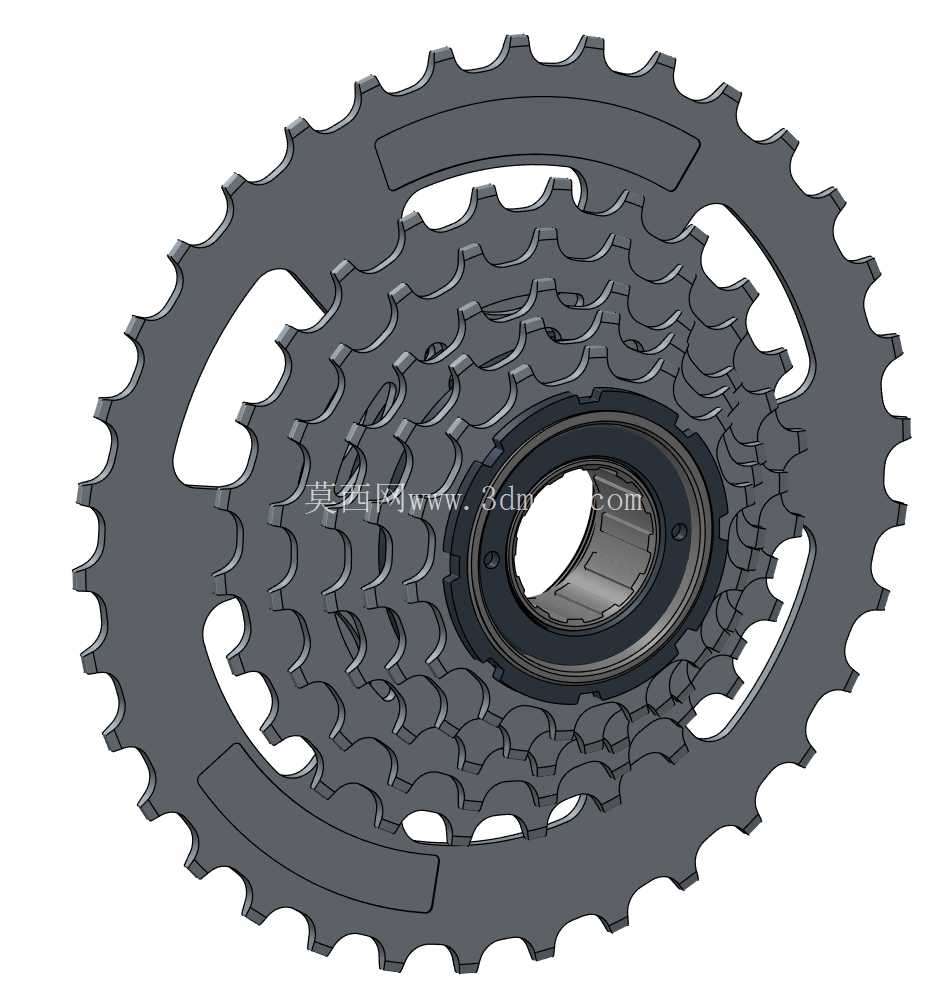

从结构设计来看，组件采用多层链轮片同轴堆叠的布局，不同齿数的链轮片按照齿数梯度依次排列，最大齿数的链轮片置于靠近花鼓辐条的内侧，最小齿数的链轮片置于外侧，齿数差形成的传动比梯度覆盖日常骑行的常用速比范围，大齿数链轮片提供低传动比，适合爬坡时降低踩踏负荷，小齿数链轮片提供高传动比，适合平路高速巡航时提升骑行效率。每片链轮的齿形都经过适配链条啮合的轮廓设计，齿尖做了导向修型，能够保证链条在变速过程中顺畅切入相邻齿槽，避免卡链、掉链的情况发生，同时齿面的轮廓弧度匹配标准自行车链条的链节间隙，啮合过程中可以均匀分散链条拉力，减少齿面与链节的磨损，提升部件的使用寿命。

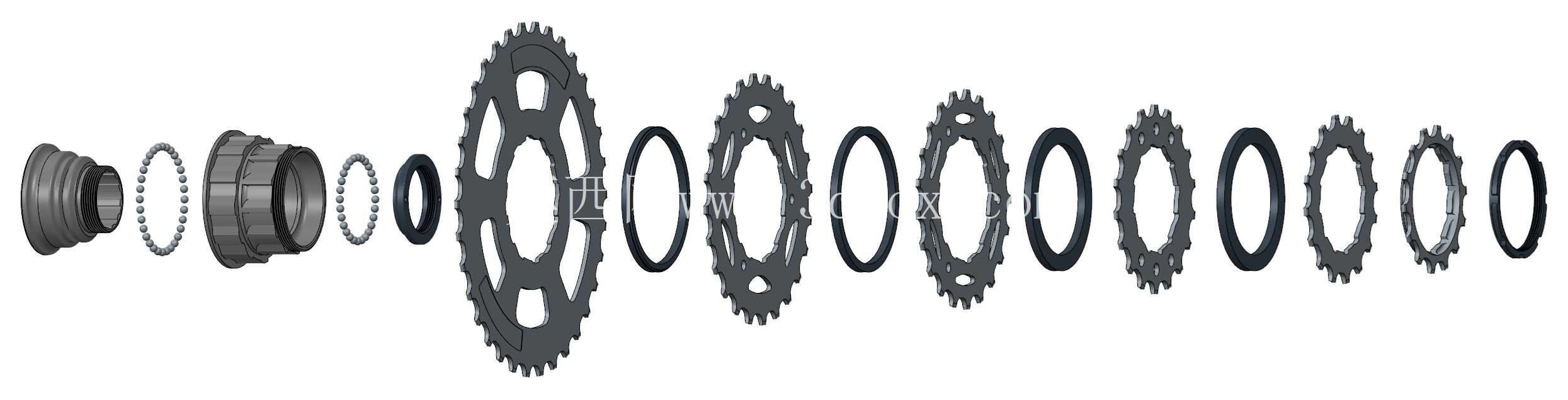

链轮片之间设置有定距隔套，隔套的厚度经过精确计算，保证相邻链轮片的间距完全匹配变速拨链器的换挡行程，让链条切换档位时可以准确落到对应链轮的齿位上，不会出现档位偏移、链条蹭相邻链轮片的问题。整个组件的内孔加工有匹配塔基花键的卡槽，安装时可以直接卡入花鼓塔基的花键结构，通过锁盖锁紧后即可传递踩踏扭矩，花键配合的结构可以保证大扭矩输出时组件与花鼓之间不会出现相对滑转，同时也方便后期维护时的拆卸与更换。

从安装边界来看，组件的轴向堆叠总厚度适配标准6速花鼓的塔基长度，安装后不会超出后轮组的安装空间，也不会与车架后叉、辐条发生干涉；最大链轮片的外径经过尺寸校核，安装后与车架后下叉之间留有足够的安全间隙，链条挂在最大齿片时不会蹭到车架；最小链轮片的位置与后拨链器的导轮位置对齐，保证链条在各个档位下都能保持合理的张力，避免链条松脱。

在实际应用中，这类飞轮组件需要配合指拨、后拨链器、变速链条共同组成完整的变速系统，设计时需要保证链轮片的齿数梯度与后拨的变速行程、指拨的档位行程完全匹配，才能实现顺畅的换挡操作。链轮片的材质通常根据使用场景选择，民用通勤款多采用冲压钢制链轮片，通过表面处理提升防锈能力，满足日常通勤的耐用性需求；运动级款式会在大受力的链轮片上采用更高强度的钢材，甚至局部做轻量化镂空处理，在保证结构强度的前提下降低组件整体重量，提升骑行时的传动响应速度。

从建模逻辑来看，这套结构的建模需要先确定每一片链轮的齿数、齿形轮廓参数，通过齿形方程生成单个链轮的截面轮廓，拉伸成型后再根据安装位置的不同，加工出与隔套、花键配合的定位结构，隔套部分按照设计的间距尺寸依次装配，保证各零件的同轴度公差符合装配要求，花键卡槽的轮廓需要完全匹配标准塔基的花键尺寸，避免出现安装过松或者无法装入的问题。齿形部分的建模需要重点关注齿尖的修型角度、齿槽的深度，这些参数直接影响链条啮合的顺畅度，建模完成后还需要模拟链条在不同档位下的啮合状态，检查是否存在齿形与链节干涉的问题，确保结构设计符合实际使用的要求。
