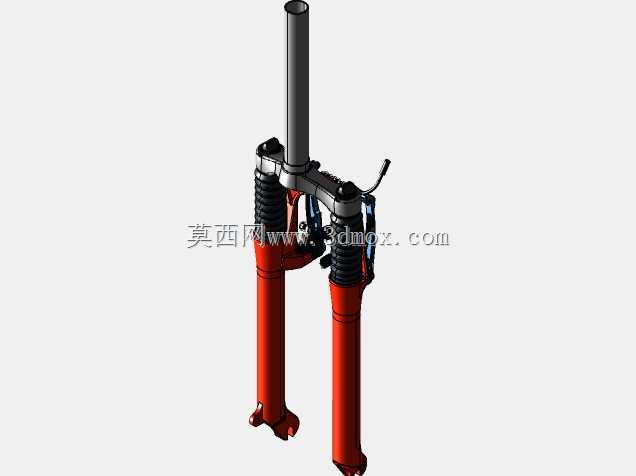

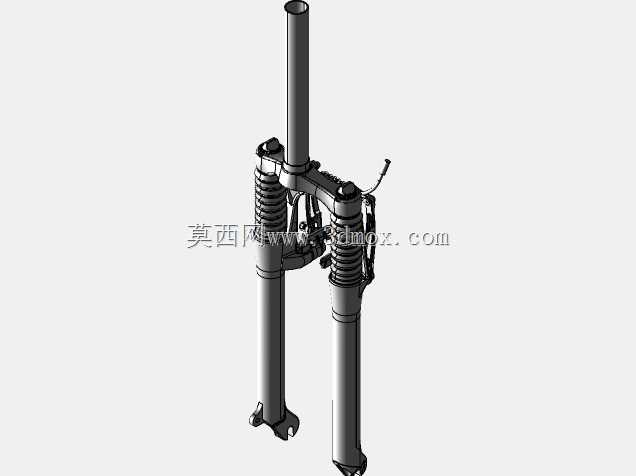

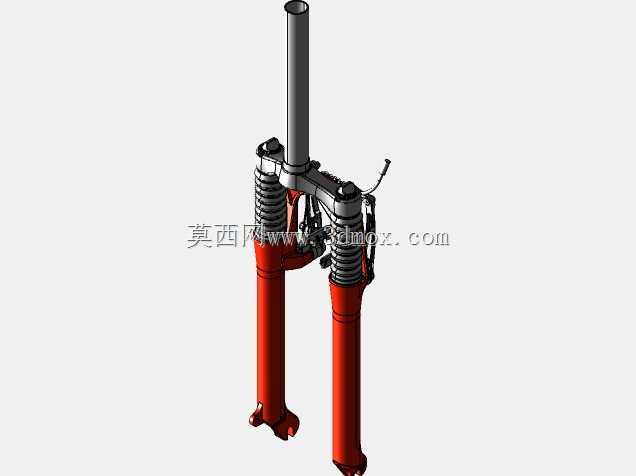

山地自行车SR Suntour结构前悬挂叉

　　这款前悬挂叉主要面向山地骑行、越野通勤等非铺装路面骑行场景，是自行车前部连接轮组与车架的核心承载部件，直接决定骑行过程中的颠簸过滤效果、转向操控精度以及制动系统的安装匹配度。从实际使用场景来看，这类结构的前叉多用于硬尾山地车、长途旅行车的前部配置，能够在碎石路、林道、坑洼路面骑行时，抵消前轮受到的垂直方向冲击，避免冲击力直接传递到车把与骑行者手臂，降低长时间骑行的疲劳感，同时在颠簸工况下保证前轮始终贴合地面，维持转向与制动的可控性，避免轮组跳离地面引发的操控失控。

　　从功能特性来看，这款前叉的减震行程设置为88毫米，能够覆盖常规越野骑行遇到的绝大多数冲击行程，既不会因为行程过长导致爬坡泄力、转向拖沓，也不会因为行程过短无法吸收大落差冲击。转向管采用适配常规标准的51毫米规格，能够兼容市面上绝大多数主流的山地车碗组与头管结构，不需要额外改装即可完成装车适配。叉腿部分采用单体外壳冲压结构，配合冷锻合金的上舵管连接段，在保证结构强度的前提下尽可能降低整体重量，硬质阳极氧化处理的内管表面能够降低摩擦系数，减少减震动作过程中的阻尼损耗，同时提升表面耐磨性能，避免砂石刮擦导致内管损伤出现漏油、卡滞问题。

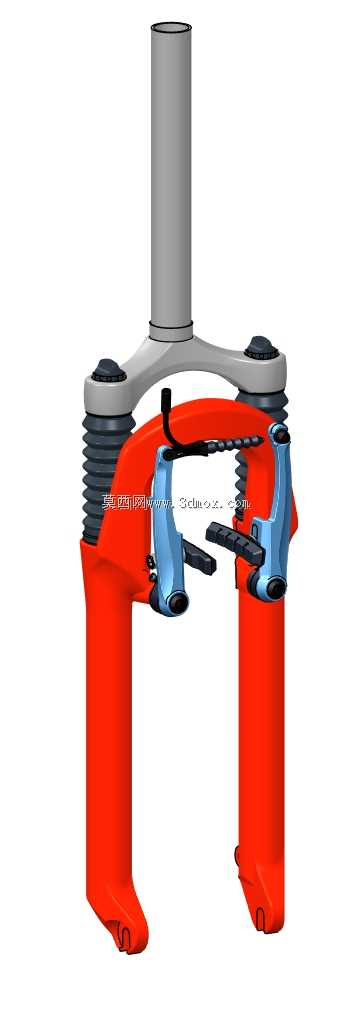

　　制动系统的适配是这款前叉设计的核心考量点之一，其结构同时兼容26英寸轮径的盘式制动器与V型制动器安装位，不需要额外加装转换座即可完成两类制动系统的装配，适配MG系列多款制动卡钳与制动盘的安装孔位，能够满足不同预算、不同使用需求的骑行者配置选择。叉脚位置设置了标准的轮组快拆安装槽，适配1-1/8英寸规格的轮组轴心，对应255毫米开档尺寸的26英寸轮组，安装时不需要额外调整开档间距即可完成轮组装配，轮组安装后与叉腿的间隙均匀，不会出现蹭胎、偏摆的问题。

　　从设计思路来看，这款前叉采用MCU螺旋弹簧作为减震阻尼介质，相比油气结构的前叉，结构更简单可靠，后期维护成本更低，不需要定期补充阻尼油、检查气室密封性，更适合日常通勤、入门越野的使用场景，对非专业骑行用户更友好。叉肩部分采用一体化铸造结构，将转向管安装位、两侧叉腿连接位整合为一个整体，避免拼接结构带来的应力集中问题，在承受前轮冲击、转向扭矩时能够均匀分散应力，不会出现连接位断裂的风险。叉腿外侧的转位调节旋钮带有光学显示标识，骑行者在骑行过程中不需要下车即可直观判断当前的减震锁死状态、预压调节档位，根据路面情况快速调整减震软硬，爬坡时锁死减震避免泄力，下坡时打开减震提升缓冲效果。

　　安装边界方面，这款前叉的整体重量控制在1550克左右，不会给车头部分增加过多的重量负担，转向管预留了足够的截管长度，能够适配不同头管高度的车架，安装时可以根据车架头管长度、所需把立高度灵活截管。叉桥位置的高度设置经过校核，在减震完全压缩的极限工况下，26英寸轮组搭配常规宽度的越野轮胎也不会出现胎面碰叉桥的问题，预留了足够的轮胎安装空间，支持一定范围内的宽胎改装。两侧的制动安装座同轴度经过严格控制，安装制动卡钳后不需要额外打磨调整即可保证制动盘片居中，不会出现蹭碟、制动偏磨的问题。V刹安装柱的位置与轮圈刹车边的距离符合行业通用标准，搭配常规规格的V刹夹器即可获得合适的刹车行程与制动手感。

　　在实际结构建模过程中，这类前叉需要重点关注各部件的配合公差，比如内管与外管的配合间隙既要保证减震动作顺滑无卡滞，又要避免间隙过大导致转向虚位、刹车时出现点头异响；弹簧的预压行程需要匹配常规骑行者的体重范围，保证在正常体重下压时处于合理的预压行程区间，不会出现轻微颠簸就打底、大冲击下硬度过高的问题；各安装孔位的位置度需要严格控制，否则会出现装车时配件无法对位、强行安装后产生内应力的问题，长期使用下容易出现部件疲劳断裂。
