O轨哈雷敞篷货运火车车厢模型

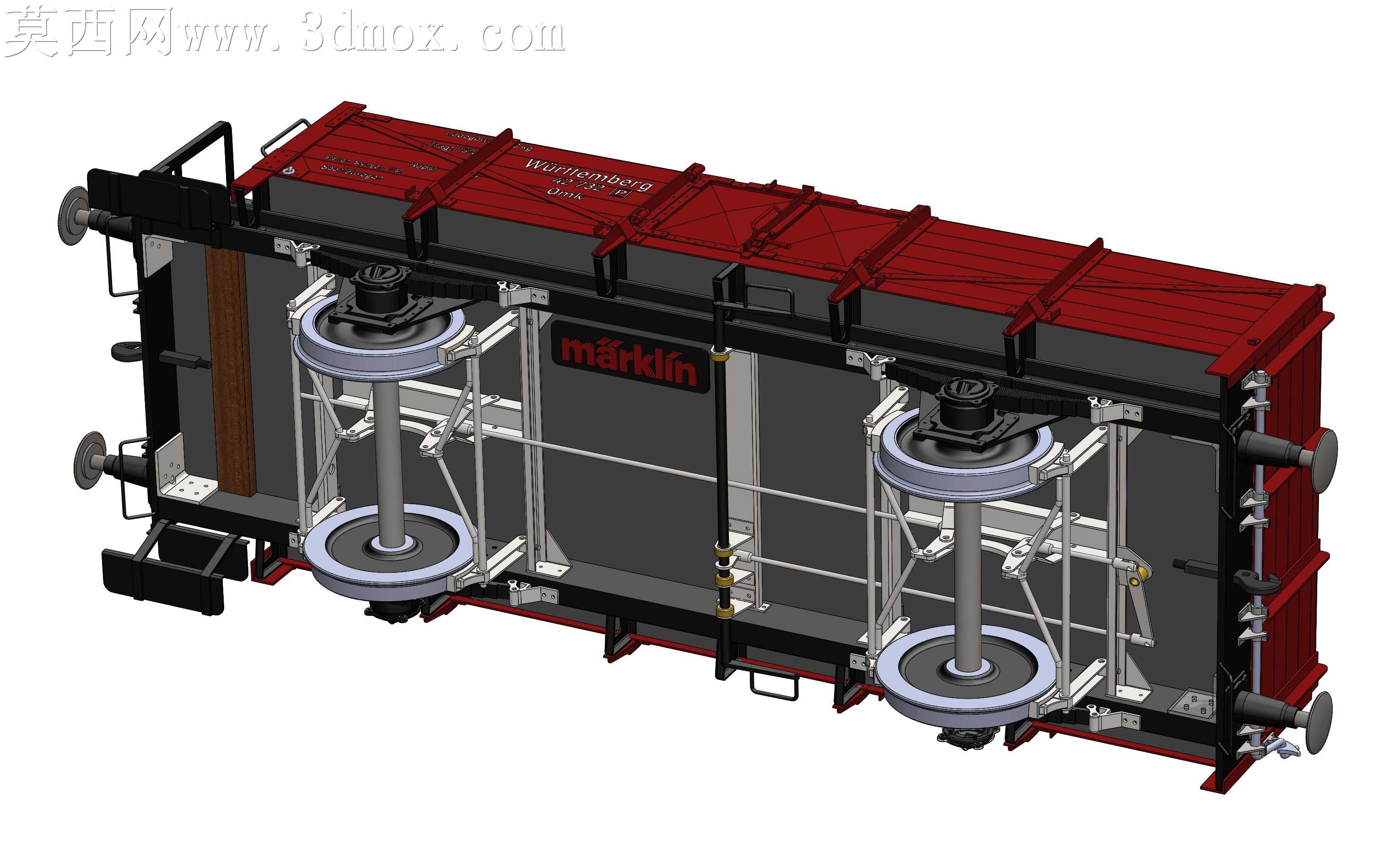

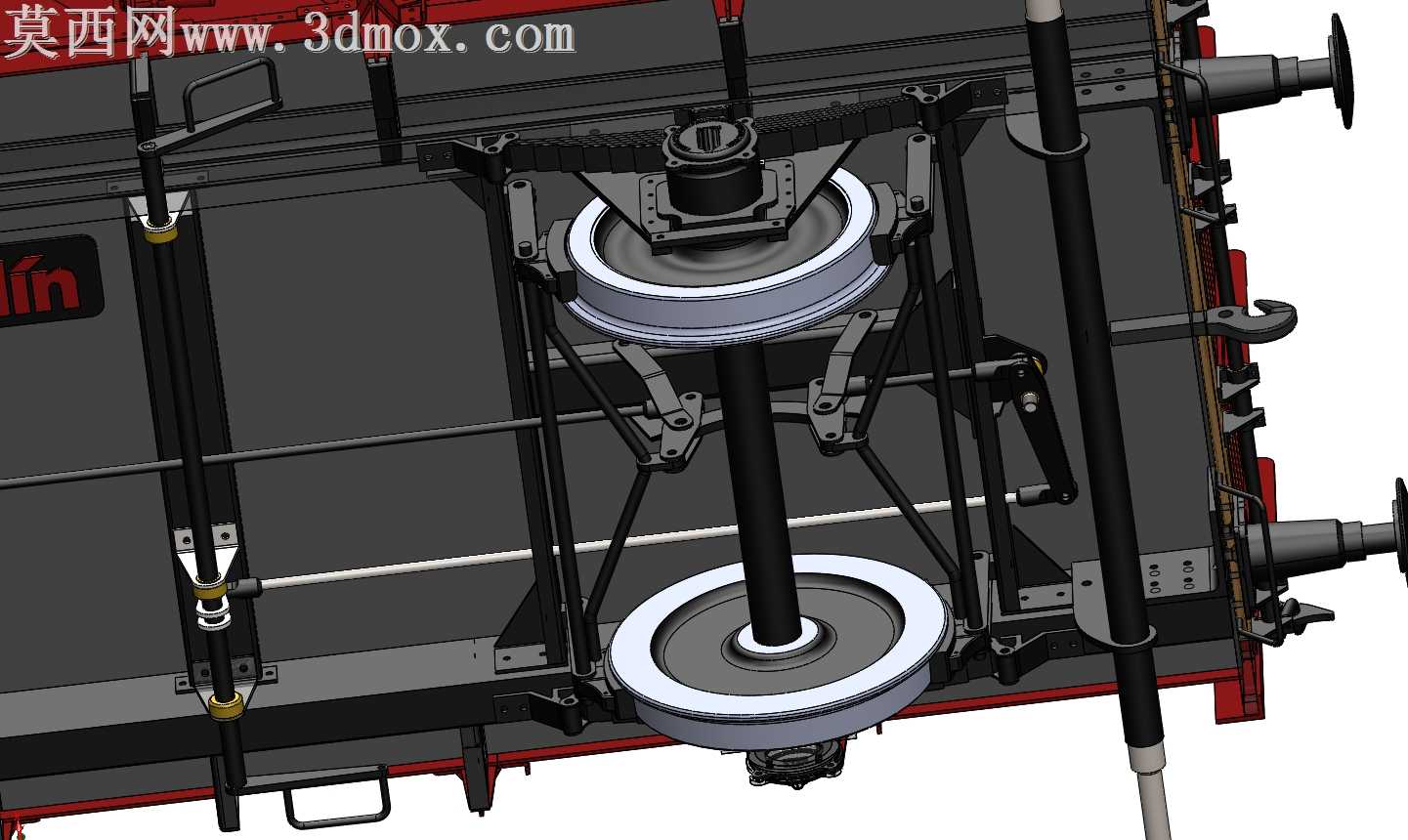

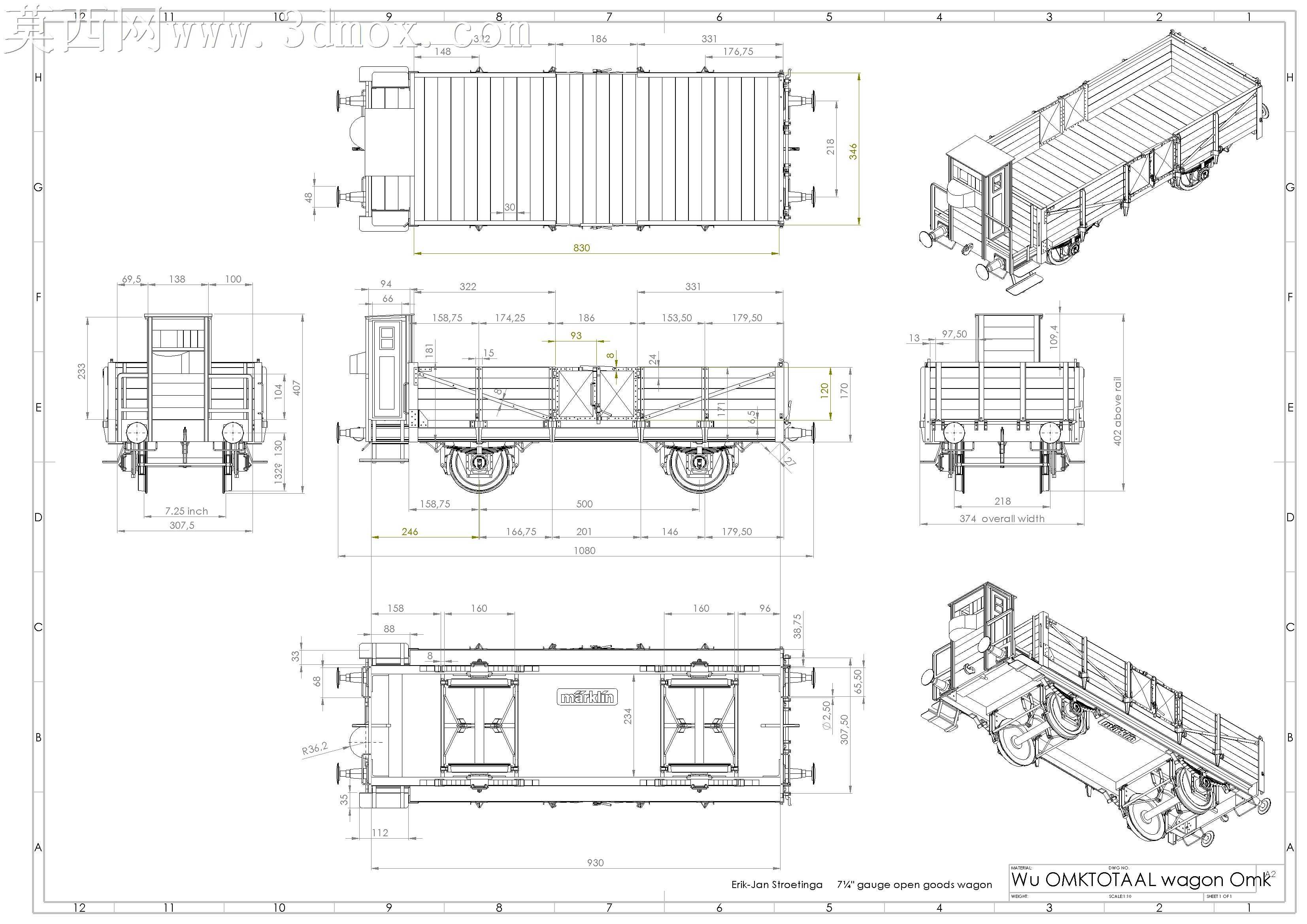

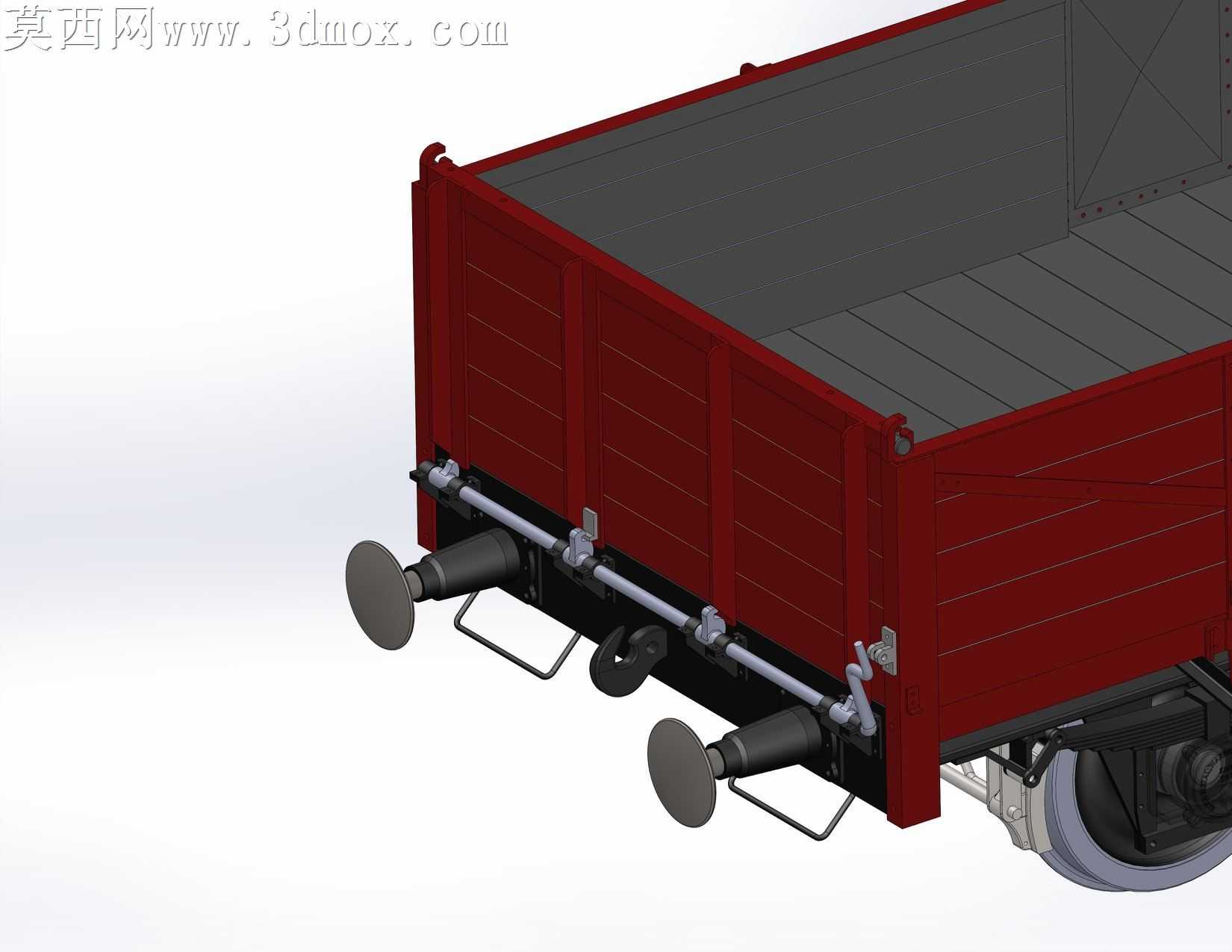

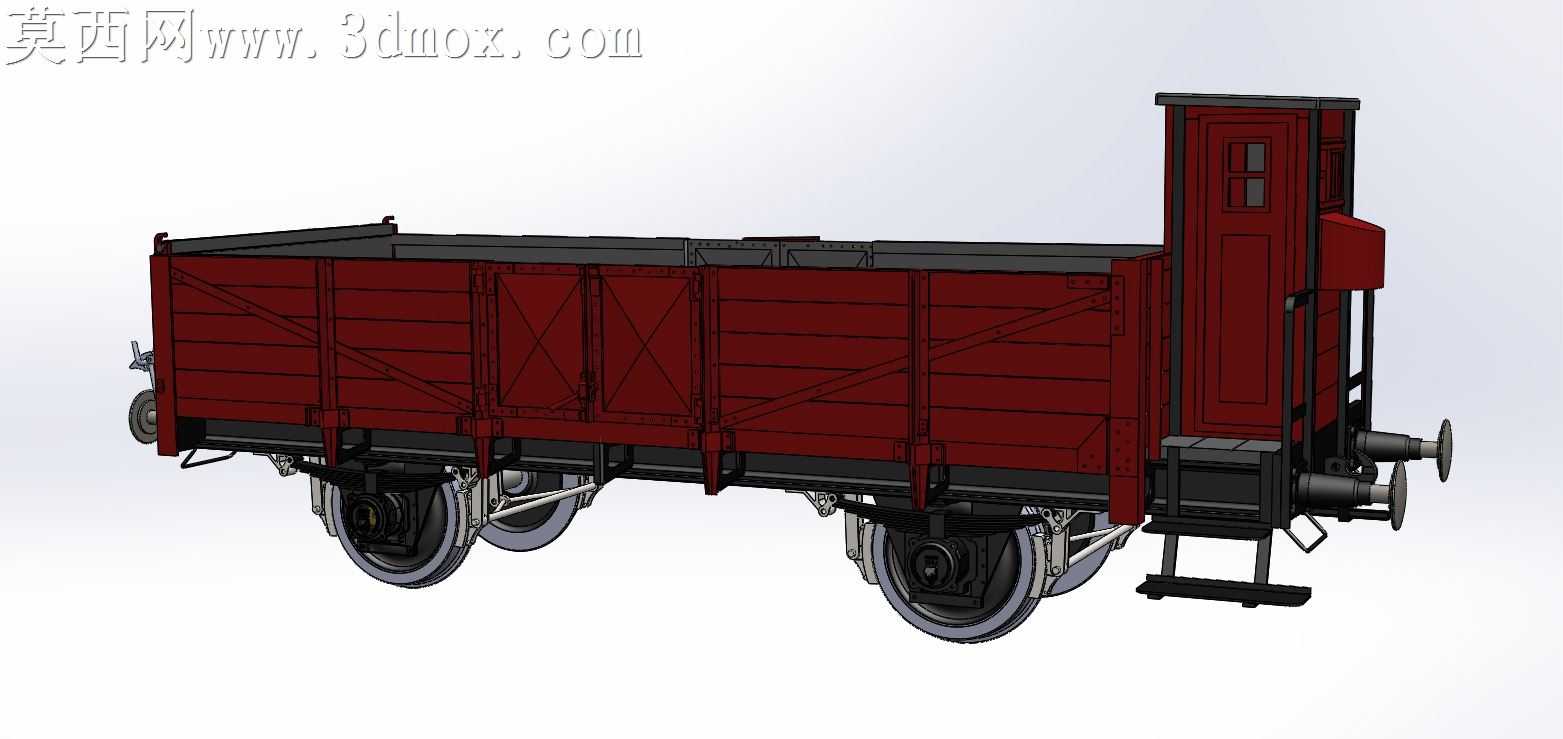

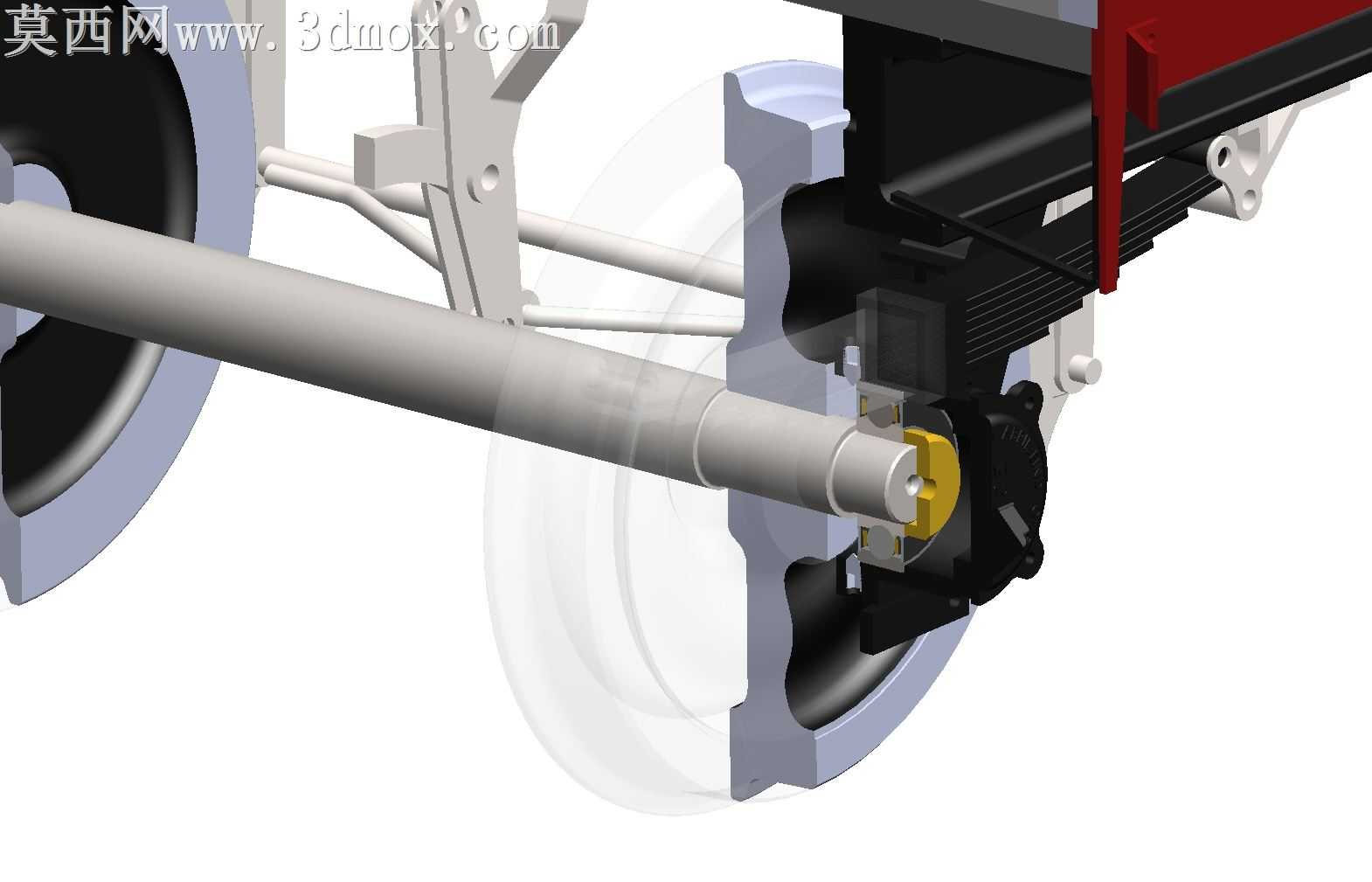

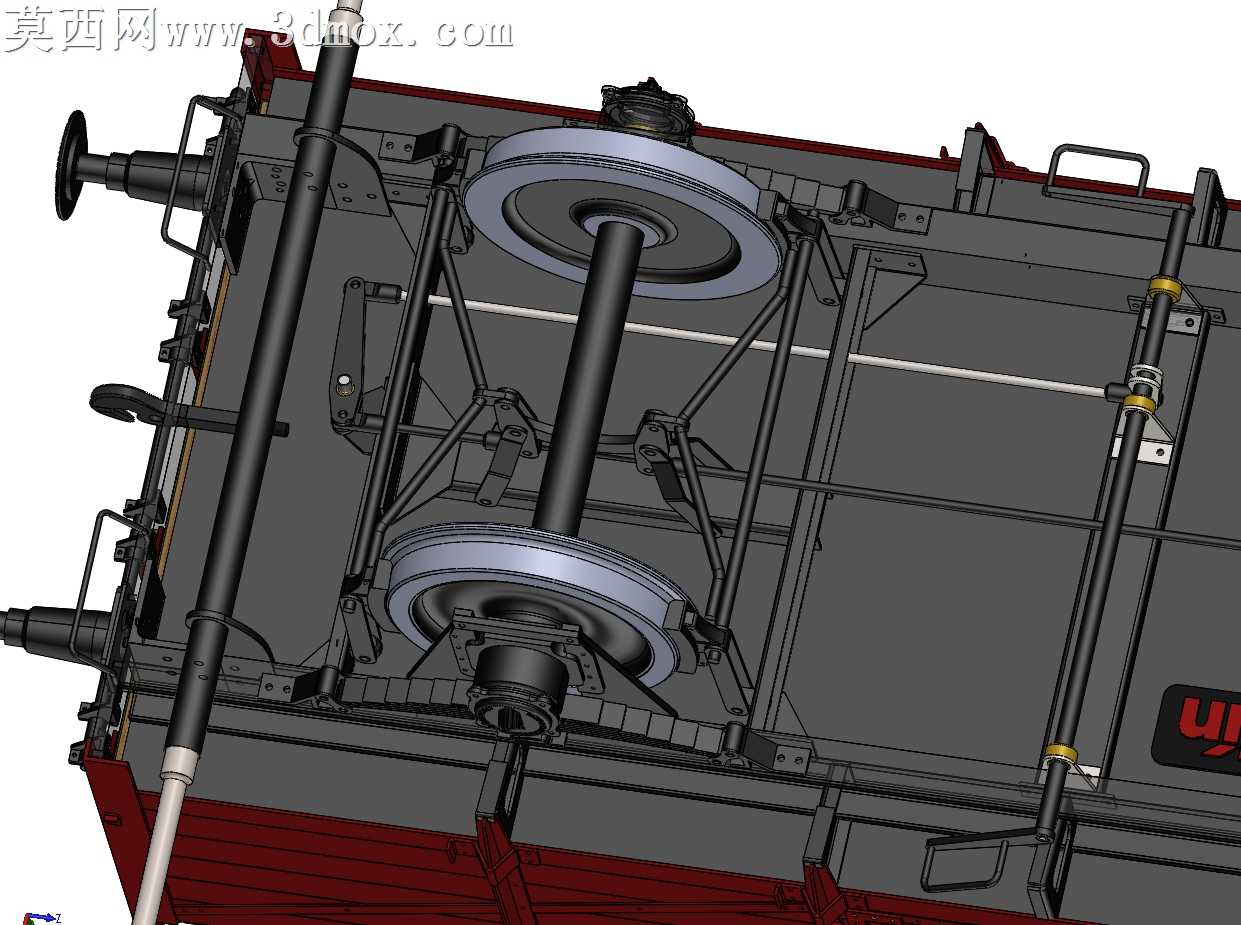

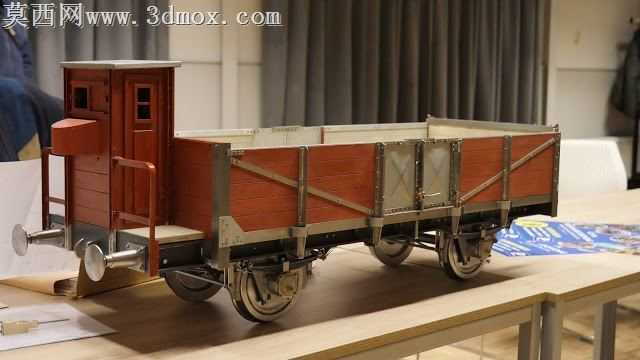

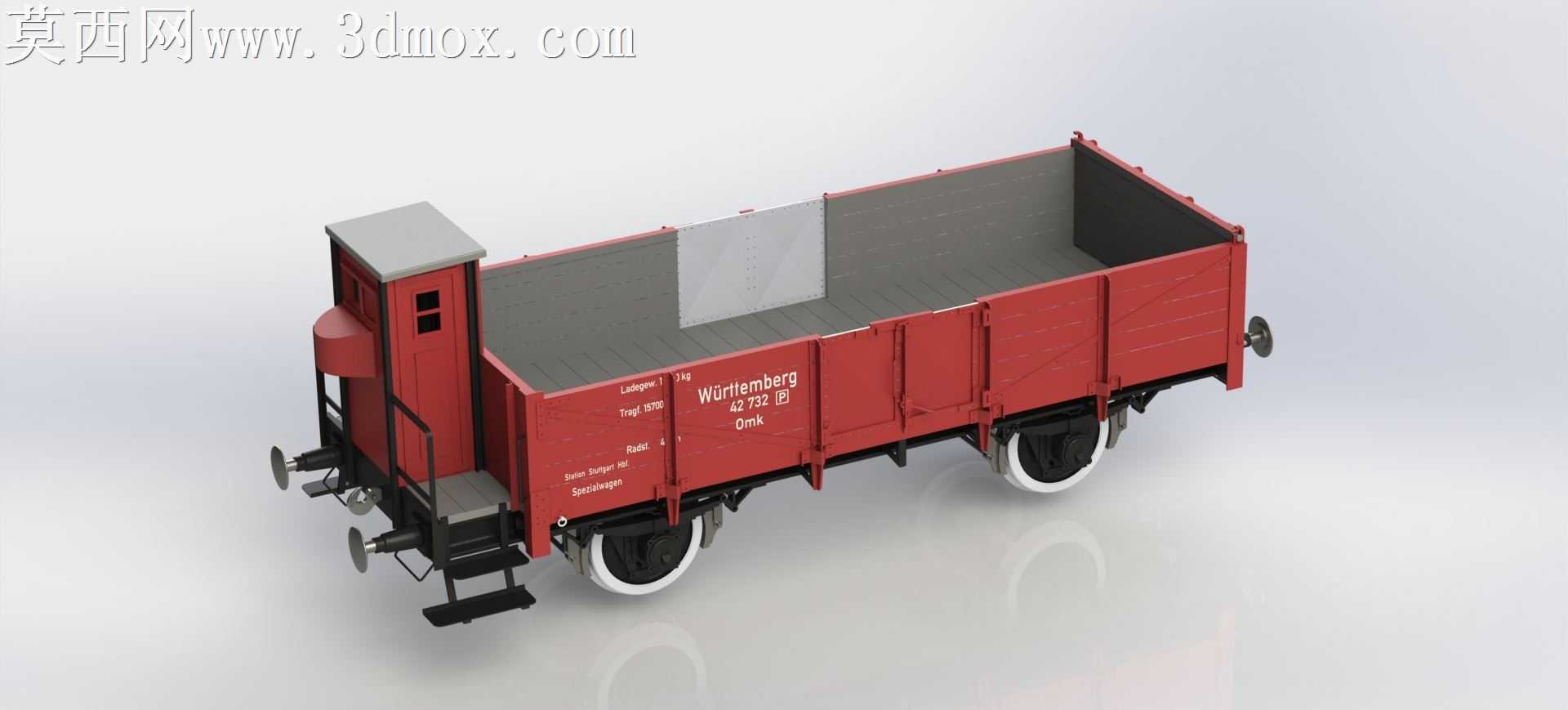

本作品为适配蒸汽模型场景打造的1:8比例O轨敞篷货运车厢三维模型，建模过程严格遵循真实德国Omk O Halle型敞篷货车的结构逻辑，在三维软件中完成全参数化零件搭建，完整还原了原型车的走行部、车体承载结构、连接缓冲装置与制动系统细节。建模阶段首先依据实车测绘比例确定整体尺寸边界，全车长108厘米、宽34厘米，匹配7/4英寸轨距的O轨模型运行标准，首先搭建车体主承载框架：侧墙采用型材拼接结构，还原了原型车的竖向加强筋、横向承力梁与红色波纹顶板的结构特征，顶板表面的品牌标识、防滑纹理均通过纹理映射实现高精度还原，侧墙的金属立柱、木质衬板分别赋予不同材质属性，金属部件做旧化金属质感处理，模拟长期运营产生的轻微磨损与氧化痕迹，木质衬板调整纹理走向与粗糙度参数，还原实木的哑光肌理。走行部是建模的核心细节部分，完整复刻了两台转向架的全部结构：轮对采用高精度曲面建模还原轮缘踏面的标准廓形，轴箱、弹簧减震装置、构架、基础制动杠杆系统均按真实装配关系完成约束，每一处铰接位置都预留了合理的运动间隙，可直观展示转向架的减震与转向动作逻辑，弹簧的螺距、簧丝直径均按比例缩放还原，制动管路沿车体底架的排布路径完全参照实车设计，车钩缓冲装置设置在车体两端，还原了原型车的连接器轮廓与缓冲器壳体结构。材质渲染阶段针对不同部件做了分层处理：车体红色外板采用半光泽金属漆材质，调整高光参数模拟货运车厢漆面的轻微磨砂质感；走行部的轮对、构架采用铸铁与钢材区分材质，铸铁部件添加细微颗粒质感模拟铸造表面的粗糙肌理，钢材部件做镀锌亮面处理；制动系统的杠杆、拉杆做旧化油污质感，还原车辆运营的真实状态。整体设计兼顾了模型展示性与结构还原性，既可以作为静态展示模型还原铁路货运车辆的构造细节，也可通过结构拆分清晰展示敞篷货车的承载、走行、连接、制动四大系统的工作逻辑，为铁路车辆结构认知、模型场景搭建提供精准的三维参考。
