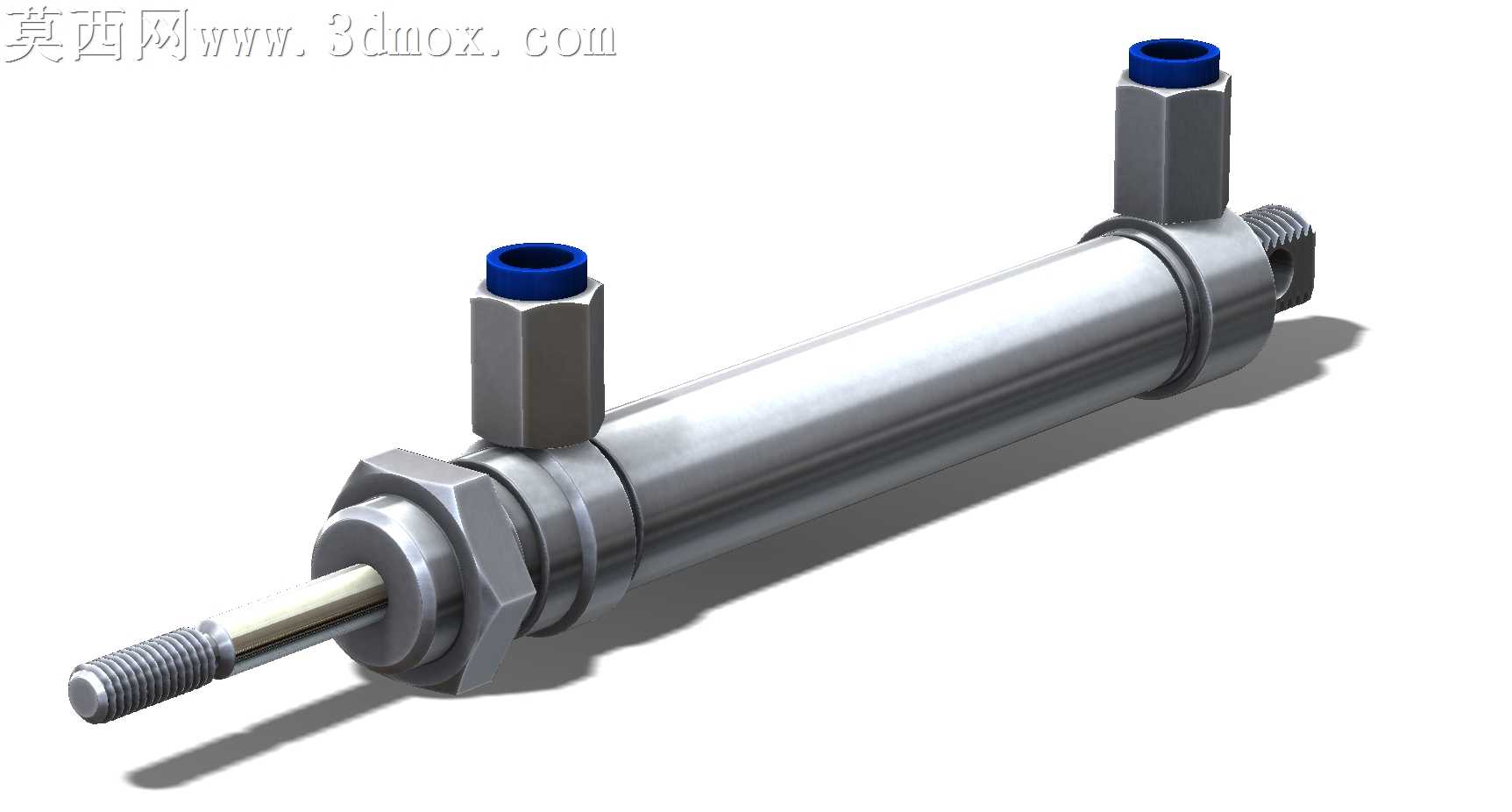

带侧接气口的75mm行程气动活塞缸

本作品为逆向工程项目开发的气动执行部件，建模全程在SOLIDWORKS环境中完成，建模前通过游标卡尺对实物样件的各部位尺寸进行逐一测量，确保模型尺寸与实物保持高度一致，还原实物的装配精度与结构特征。建模过程采用自底向上的装配建模思路，首先拆分出活塞杆、活塞主体、缸筒、端盖锁紧螺母、侧装气嘴接头、尾部铰接耳座等独立零件，针对每个零件的特征分别建模：活塞杆部分还原了端部外螺纹结构、杆身光滑轴面、与活塞配合的轴肩定位结构，螺纹特征采用真实螺旋扫描生成，保证螺纹参数与实物匹配；缸筒部分还原了薄壁圆筒结构、两端与端盖配合的定位止口、外壁安装气嘴的螺纹孔特征，壁厚参数严格按照实测值设定，还原实物的缸体强度特征；侧装气嘴接头还原了六角锁紧结构、顶部蓝色快插接口的结构特征、与缸体连接的外螺纹段，区分了金属接头本体与塑料快插圈的不同结构；端盖部分还原了六角锁紧外形、内置的活塞杆导向密封槽结构、与缸筒配合的插入段特征；尾部铰接耳座还原了销孔结构、与缸体端部连接的外螺纹段，还原气缸的铰接安装特性。所有零件建模完成后按照实际装配关系添加同轴、面重合、螺纹配合等装配约束，完成整体装配，确保各部件无干涉，可模拟活塞的往复运动行程。渲染环节采用SOLIDWORKS内置的PhotoView360渲染模块，材质设置上，金属部件分别赋予不同的金属材质：缸筒、活塞杆、接头本体、锁紧螺母采用抛光不锈钢材质，调整反射率与粗糙度参数，还原金属机加工后的亮面金属质感；顶部气嘴的快插圈采用蓝色哑光塑料材质，调整漫反射颜色与粗糙度，还原工程塑料的哑光质感；场景设置采用柔和的工作室环境光，添加地面阴影效果，调整光源角度突出零件的轮廓与结构细节，让各部件的结构层次清晰可见，直观展示气缸的整体外形与各部位结构。该气动活塞缸行程为75mm，采用侧接式气口设计，可通过两个侧装气嘴分别通气驱动活塞伸出与缩回，尾部铰接结构可适配摆动式安装场景，端部活塞杆外螺纹可连接各类执行负载，可作为气动回路的执行元件用于自动化设备的直线驱动场景，模型完整保留了所有装配结构与零件细节，可用于气动系统的装配验证、运动模拟、方案展示等场景。
