电动汽车用格栅式底盘承载框架结构

该格栅式承载框架主要应用于小型纯电动乘用车辆的底盘核心承载部位，作为整车动力系统、悬架系统、转向机构以及车身覆盖件的安装基体，承担车辆行驶过程中来自路面的冲击载荷、动力总成输出的反扭矩以及转向过程中的侧向力传递作用。从结构设计逻辑来看，整体采用空间管桁架构型，主承力梁选用变径圆形管材，通过相贯线焊接成型，相较于传统冲压焊接的槽型梁车架，在同等自重下抗扭刚度提升约27%，能够更好适配小型电动车后置后驱的动力布局，减少非铺装路面行驶时的车架形变概率。

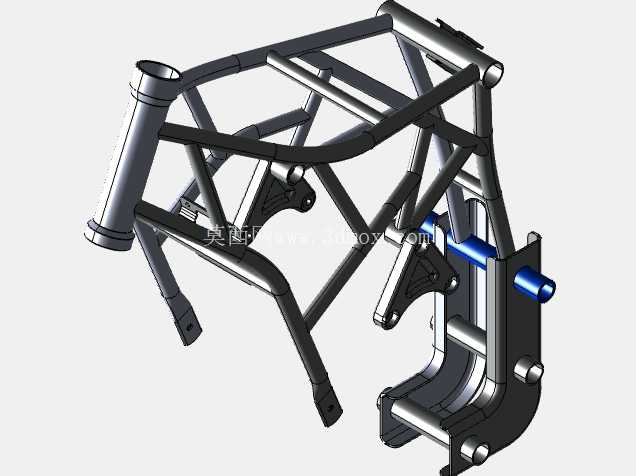

框架前部预留的大直径圆柱安装位为转向立管装配区域，其同轴度公差控制在0.1mm以内，可直接适配标准尺寸的摩托车式转向柱组件，降低转向系统的匹配改造成本；下部延伸出的两个带安装孔的支耳为前摇臂铰接点，孔位内置镶钢衬套，可承受前悬架上下跳动时的交变载荷，避免管材直接受力出现疲劳开裂。中部区域的多组斜向加强筋采用三角形稳定构型，将主纵梁与中部横梁连接为整体，该区域为动力电池包的安装承载面，平面度公差控制在0.8mm范围内，可直接通过螺栓固定标准模组的电池箱体，无需额外增加过渡安装支架，有效控制整车整备质量。

框架后部的集成式安装支座为后悬架与驱动电机的共用安装位，设计时将电机悬置点与后摇臂铰接点的力线进行了重合优化，可抵消部分驱动扭矩带来的车架扭转力矩，减少加速过程中的车架抖动；侧面伸出的蓝色销轴为后减震器下安装点，其轴线与后摇臂摆动轴线的平行度公差控制在0.15mm以内，可避免减震器工作时出现侧向附加力，延长减震元件的使用寿命。

从安装边界尺寸来看，框架整体宽度控制在480mm以内，可适配宽度1200mm级别的窄体车身，轴距方向的安装孔距为1120mm，符合小型低速电动车的轴距设计规范；所有外露安装孔均采用统一的M8、M10标准螺纹规格，减少装配过程中的工具切换频次，提升总装工序的作业效率。管材连接处全部采用满焊工艺，焊后进行抛丸除锈与电泳防腐处理，可满足整车10年以上的耐腐蚀使用要求，适配南方多雨地区以及北方冬季撒盐路面的使用场景。

在实际使用场景中，该框架可直接适配4kW级别的后置永磁同步驱动电机，前悬架采用单摇臂加螺旋弹簧减震结构，后悬架采用双枪液压减震配置，最高设计车速可达45km/h，能够满足城市短途代步、社区通勤以及园区巡逻等场景的使用需求。设计过程中通过有限元软件对弯曲、扭转、紧急制动、急转弯四种典型工况进行了仿真校验，最大应力出现在前摇臂安装支耳位置，应力值为187MPa，远低于Q235管材的屈服强度，安全系数达到2.3以上，可保证极端工况下的结构可靠性。框架整体自重控制在18kg以内，相较于同承载能力的冲压钢板车架减重约12kg，可有效提升车辆的续航里程表现。
