野马II车型专用前悬架转向主轴结构

这款主轴是适配经典野马II车型前悬架系统的核心承载转向部件，主要承担前轮轮毂的安装定位、行驶过程中垂向载荷与纵向制动力、侧向转向力的传递作用，在底盘系统中同时衔接转向拉杆、下摆臂、制动卡钳支架与轮毂轴承单元，是前桥转向节总成的核心基体构件。从实际装车场景来看，该部件多用于复古改装、性能升级的野马II车型底盘重构，匹配Wilwood配套的制动系统安装位，可兼容大尺寸制动盘与多活塞卡钳的装配需求，解决原厂主轴强度不足、安装位不匹配性能制动套件的问题。

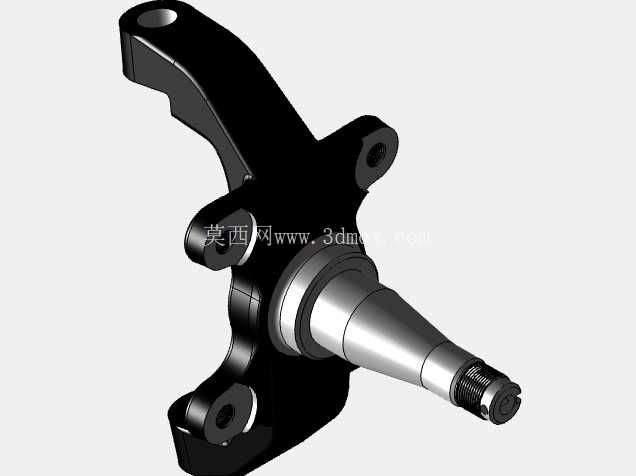

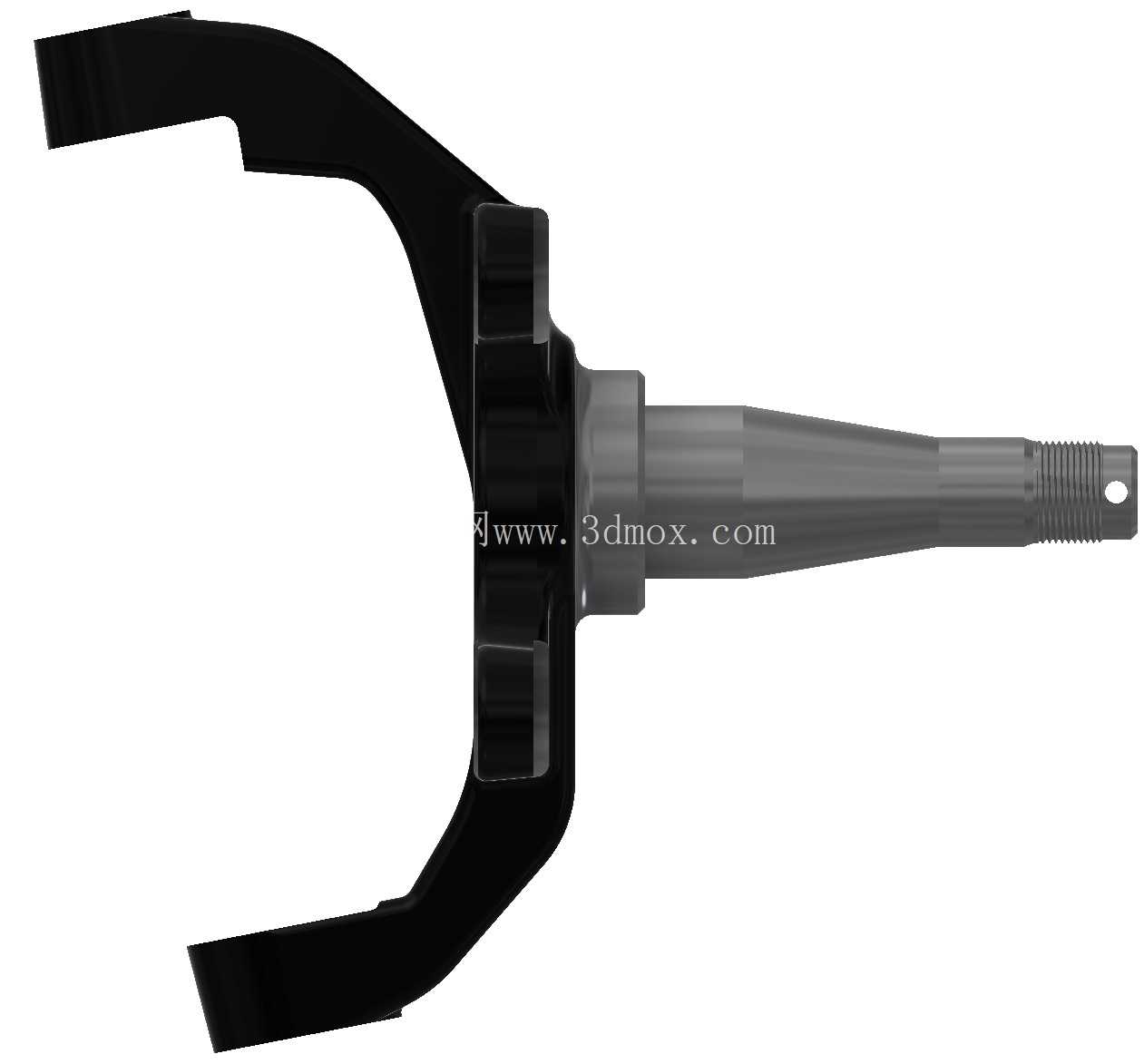

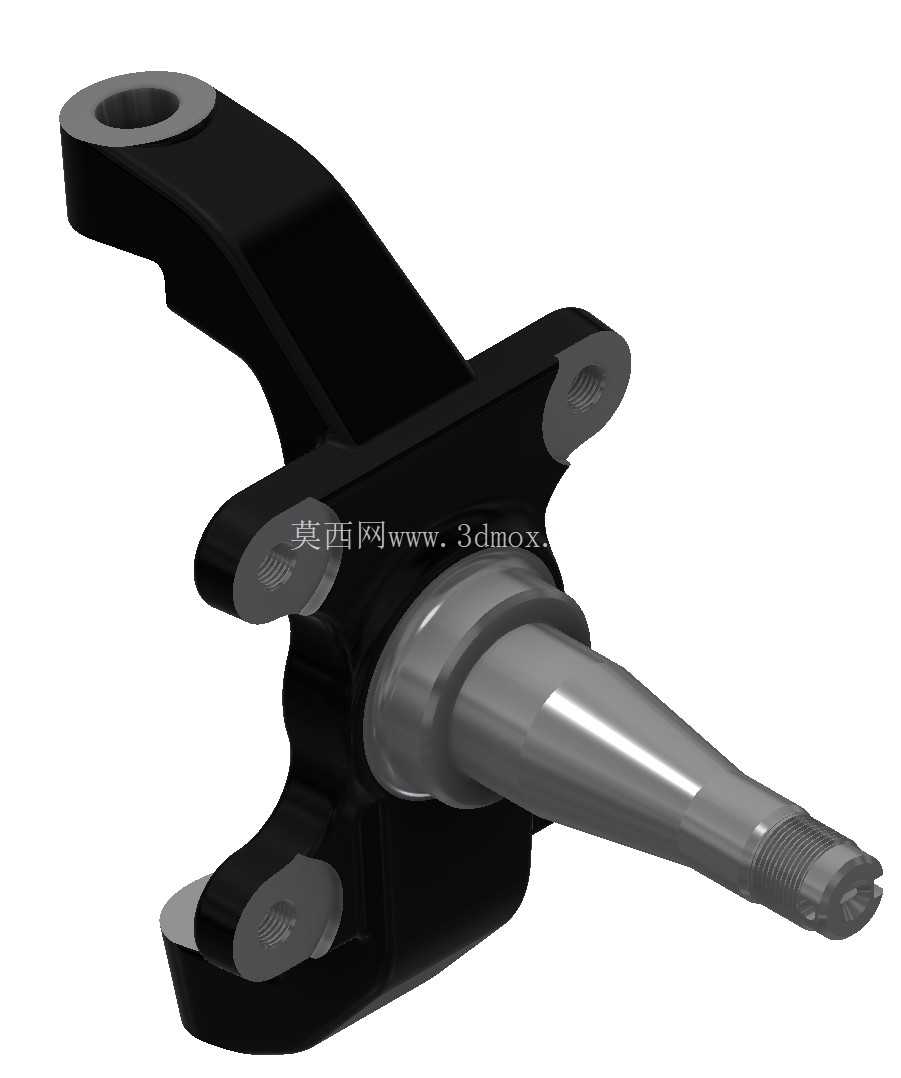

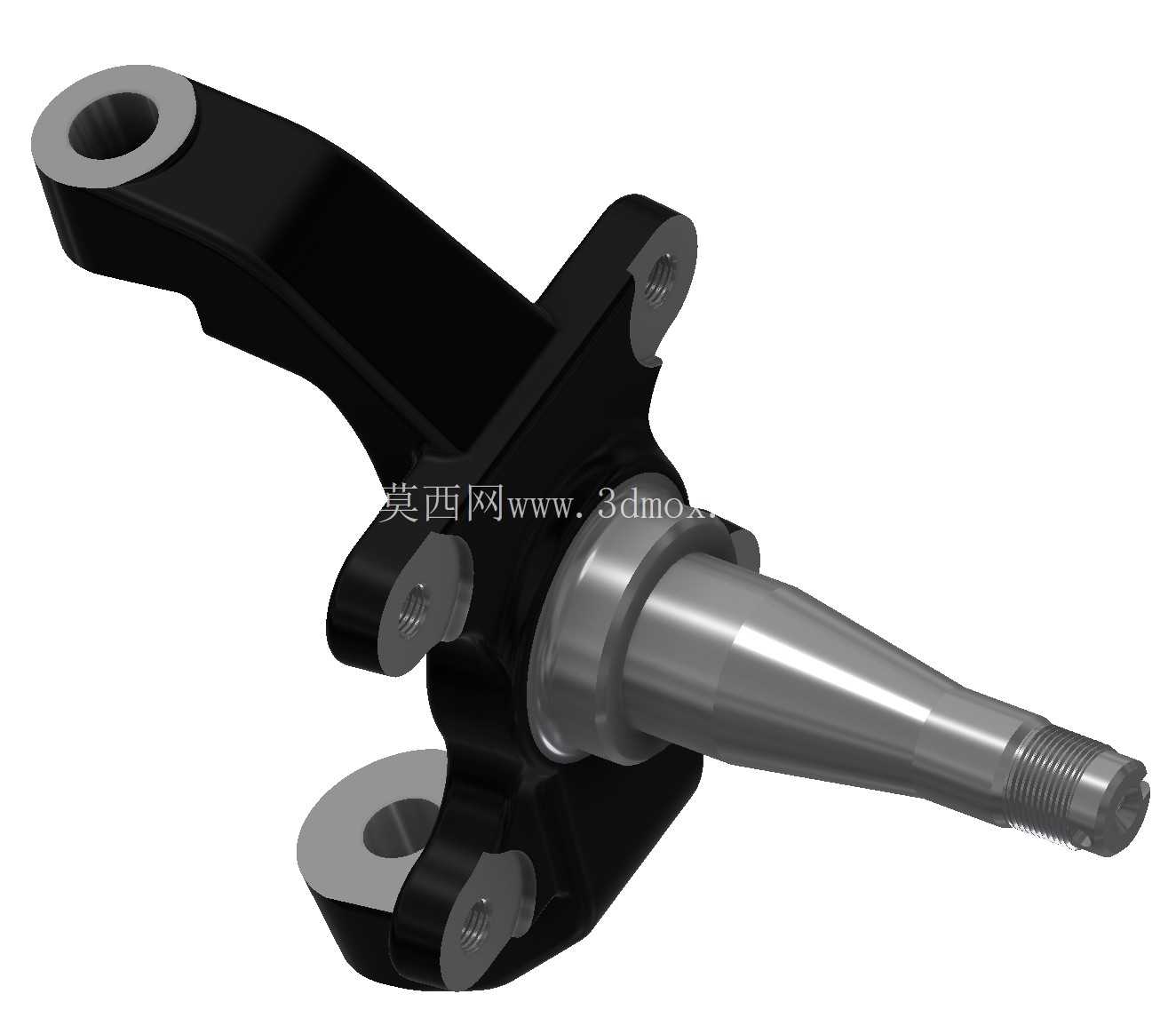

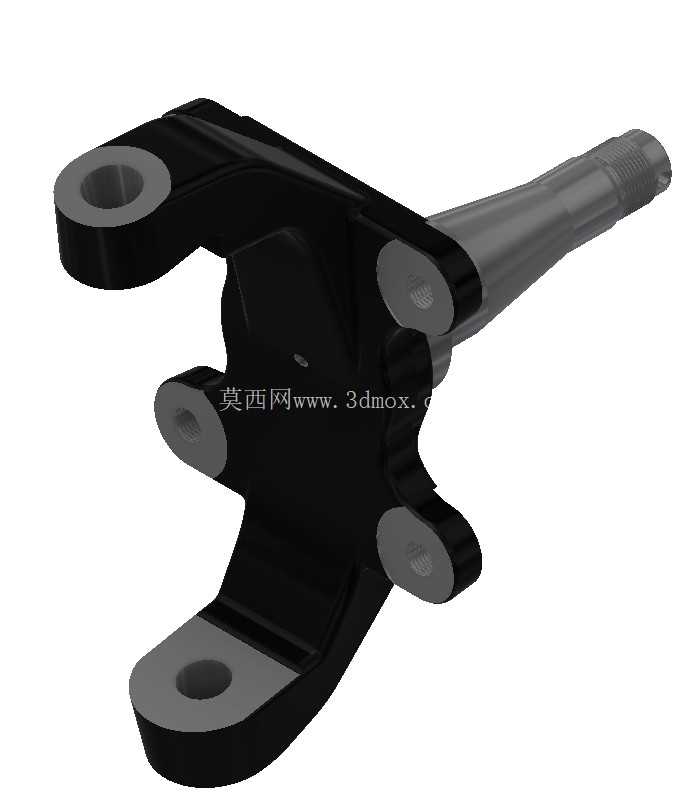

从结构设计逻辑来看，该部件采用分体式功能分区设计，轴颈部分为阶梯式变径轴结构，从根部到轴端依次设置轴承定位台肩、油封安装位、螺纹锁紧段，各段同轴度公差控制在0.02mm以内，保证轮毂轴承转动时的径向跳动量符合行驶要求，避免高速行驶时出现车轮抖动、轴承偏磨的问题。主体安装基座为锻造式异形臂结构，三个分布在不同平面的安装凸台分别对应下摆臂球头固定位、转向拉杆球头连接位、制动卡钳支架安装位，各凸台的螺栓孔位同轴度、端面平面度均按照性能车底盘件的强度要求设计，螺栓孔内嵌钢制衬套，避免反复拆装导致的基座螺纹滑牙、孔位变形问题。

安装边界方面，轴颈总长度适配标准野马II车型的轮毂单元安装深度，轴端螺纹规格匹配原厂轮毂锁紧螺母的尺寸，无需额外加工适配配件即可完成装配；三个安装臂的伸展角度完全复刻原厂转向节的运动几何参数，安装后不会改变原车的主销后倾、主销内倾、前轮外倾定位参数，避免改装后出现转向回正力异常、轮胎偏磨、转向沉重的问题。基座上的卡钳安装孔位中心距与Wilwood对应型号的制动卡钳完全匹配，安装后卡钳与制动盘的中心对齐度偏差不超过0.1mm，保证制动时刹车片与制动盘完全贴合，避免出现偏磨、制动抖动的问题。

从功能特性来看，该部件的结构强度经过载荷校核，可承受赛道驾驶时的大侧向加速度冲击、紧急制动时的纵向载荷转移，相比原厂铸铁主轴，结构应力分布更均匀，轴颈根部的圆角过渡设计有效降低了应力集中系数，避免极限工况下出现轴颈断裂、基座开裂的风险。部件表面的黑色防护层采用电泳处理工艺，可抵御行驶过程中泥水、融雪盐的腐蚀，延长底盘部件的使用寿命。建模过程中完全参照Wilwood官方蓝图的尺寸参数进行绘制，所有安装孔位、轴颈尺寸、臂展角度均与实物保持一致，更新后的模型修正了早期版本中台肩尺寸偏差、安装孔位角度偏移的问题，可直接用于底盘改装的结构校核、3D打印工装夹具设计、有限元强度仿真分析等场景，结构设计师可直接调用模型完成悬架运动干涉检查、制动系统匹配校核等工作，无需重新测绘实物尺寸。
