六英寸锥形成型工装结构设计

　　在小尺寸锥面零件的批量成型加工场景中，这类六英寸规格的锥形工装是车间里常用的成型基准件，日常主要配合压装设备完成薄壁锥套、锥形密封件、小型锥面结构件的轮廓定型与尺寸校准，不少通讯射频组件里的锥形屏蔽套、小型五金件的锥面成型工序，都会用到这类结构作为成型凹模。从实际使用的工况来看，这类工装需要长期承受压装过程中的轴向载荷，同时要保证锥面的轮廓度误差控制在微米级，避免成型后的零件出现锥面错位、壁厚不均的问题，所以在结构设计时首先要考虑基体的刚性与工作面的耐磨性。

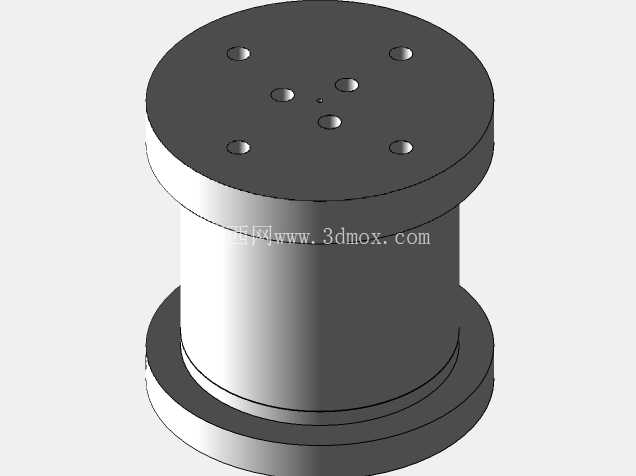

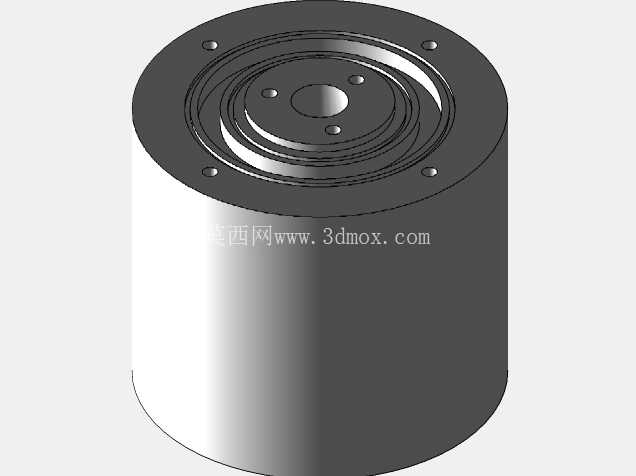

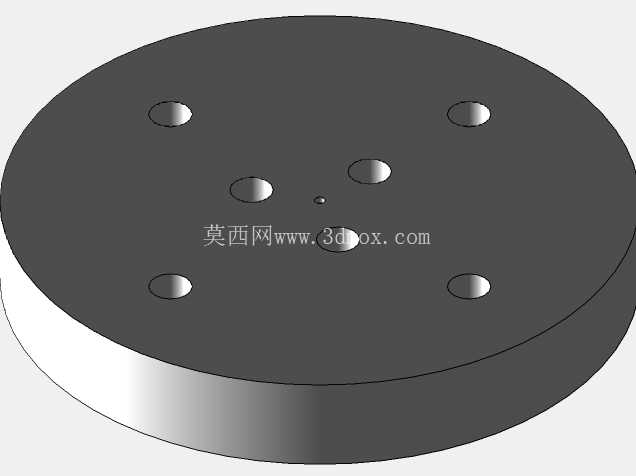

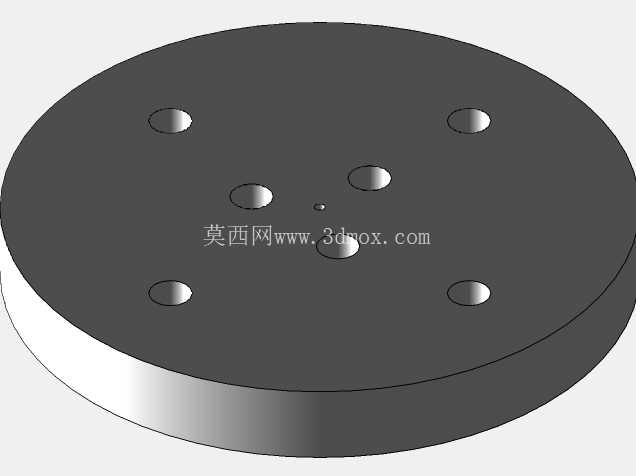

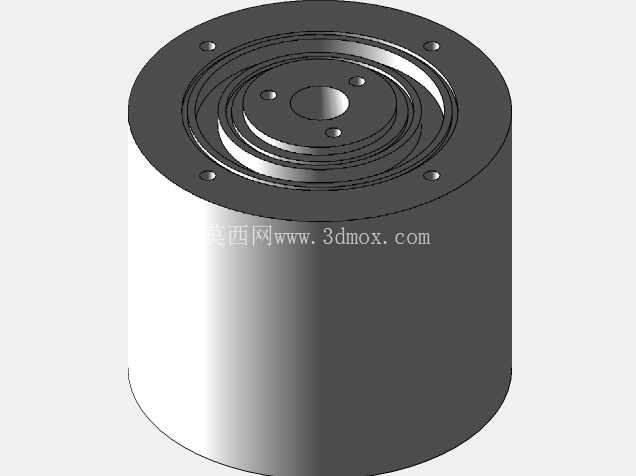

　　整个工装采用同轴式圆柱基体加内凹锥面成型腔的结构布局，外部圆柱面作为安装基准，可直接适配常规的液压压装机工作台定位孔，六英寸的外径尺寸刚好匹配车间通用的160mm规格工装夹具装夹范围，不需要额外定制转接法兰就能完成快速装夹，安装时只需保证基体端面与工作台面的平行度在0.02mm以内，就能满足成型时的同轴度要求。基体上端面均匀分布的六个定位销孔，是用来配套安装定位盖板的，压装作业时盖板可以对坯料进行预定位，避免坯料放入型腔时出现偏斜，保证每一次压装的成型位置一致。

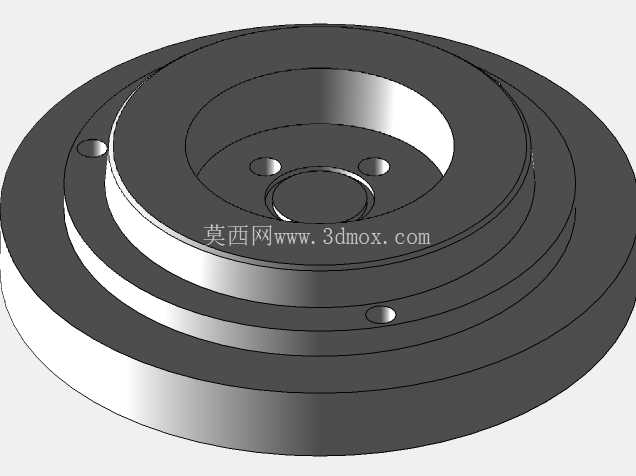

　　内部的成型锥面采用多台阶过渡设计，靠近上端面的位置设置了环形让位槽，一方面可以避免压装时坯料边缘的飞边卡在型腔口部，另一方面也能给成型后的零件留出取件的操作空间，不需要额外设计顶出机构就能通过简易工具完成取件，适配小批量多批次的柔性生产需求。设计过程中特意将型腔的壁厚做了等强度优化，从锥面最深处到上端面的壁厚按照载荷分布梯度设置，既避免了整体壁厚过大造成的材料浪费与工装自重过高，也保证了长期压装作业下型腔不会出现应力变形，锥面的表面粗糙度要求控制在Ra0.8以内，减少成型时零件与型腔壁的摩擦阻力，降低零件脱模时的刮伤概率。

　　这类工装的安装边界比较友好，整体高度控制在120mm以内，不需要对现有压装设备的行程做调整，直接替换原有同规格的成型模具就能投入使用，日常维护时只需要定期检查锥面的磨损情况，对定位销孔做定期清洁就能保证长期的成型精度。在通讯类小型五金零件的加工车间里，这类锥形工装还可以配合不同的成型冲头，完成不同锥度零件的快速换型生产，只需要更换内部的型腔镶件就能适配多种规格的锥形零件加工，不需要重新制作整个工装基体，能有效降低工装的制作成本与换型准备时间。从结构受力的角度来看，压装过程中载荷会沿着锥面均匀传递到基体的圆柱侧壁，再通过下端面传递到工作台面，整个受力路径没有应力集中的锐角结构，所有转角位置都做了R2以上的圆角过渡，避免长期交变载荷下出现裂纹，延长工装的使用寿命。不少做小型锥形密封件、通讯组件锥形屏蔽件的加工厂，都会常备这类通用规格的锥形成型工装，用来应对日常的小批量订单生产，相比定制专用模具，这类通用结构的工装适配性更强，维护成本更低，也能满足大部分常规锥面零件的成型精度要求。
