法兰底座吊装连接用万向旋转吊环结构

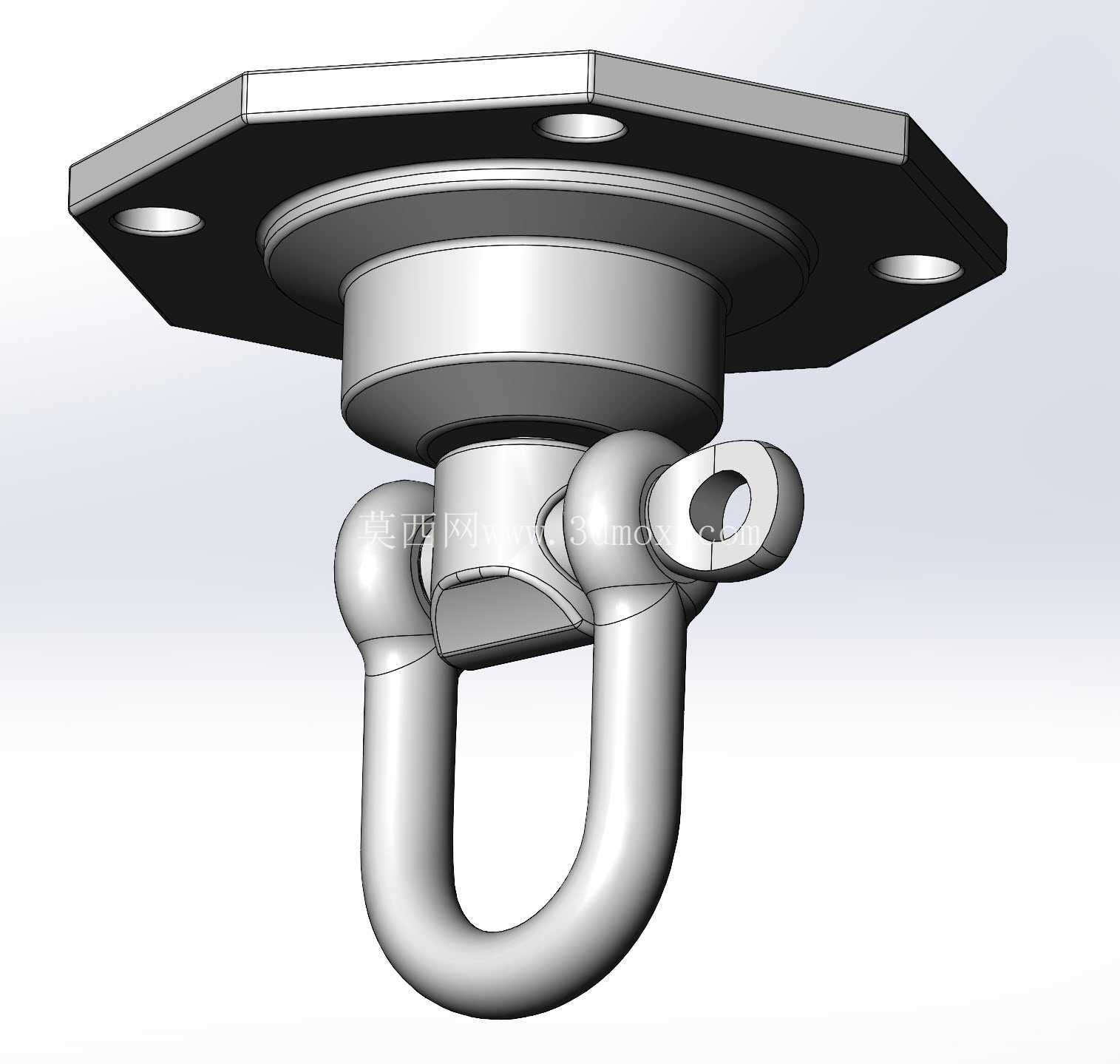

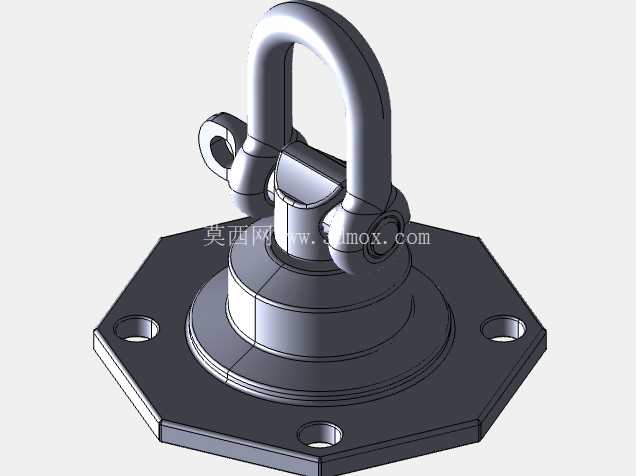

　　在工业吊装、设备挂装、舞台索具连接这类需要多向受力调整的作业场景里，固定吊点往往会因为索具牵拉角度偏移产生额外的弯曲应力，轻则加快吊具疲劳损耗，重则存在受力脱开的安全隐患，这款带法兰安装底座的旋转铰接吊环结构，正是为解决这类多向牵拉的挂点适配问题设计的。从结构组成来看，上部采用六边形法兰安装盘，盘面上均布三个沉头安装孔，安装时可以通过螺栓将整个组件牢牢固定在设备基座、吊装工位的预设安装面上，六边形的法兰轮廓相比圆形法兰更便于安装时的对位卡持，拧紧固定螺栓时不需要额外卡持法兰本体就能完成锁紧操作，三个安装孔的排布形成稳定的三角支撑，能均匀分散吊环承载时传递到安装面的拉应力，避免局部应力集中造成安装面变形。

　　法兰盘下方集成了回转支承结构，和下部的吊环铰接座配合，可实现绕法兰中心轴线的360度水平回转，铰接座与U型吊环之间采用球铰式连接结构，让U型吊环不仅能随回转座水平转动，还能在垂直平面内实现最大接近90度的摆角调整，不管索具从哪个方向牵拉，吊环都能自动调整到与索具受力方向一致的位置，彻底消除吊环本体受到的侧向弯折力矩。U型吊环的截面采用圆弧形过渡设计，没有尖锐的棱角，和卸扣、钢丝绳索具连接时不会割伤索具的编织层或钢丝，吊环两端的铰接轴与球头采用一体化加工结构，铰接配合面预留了合适的配合间隙，既不会因为间隙过大造成承载时的晃动冲击，也不会因为间隙过小在重载卡滞无法灵活转动。

　　从安装边界来看，法兰盘的厚度控制在适配常规M10-M12规格安装螺栓的范围内，安装时只需要在基座上加工对应位置的螺纹孔或者穿螺栓的光孔，不需要对基座做大面积的结构改造，整个组件安装完成后，下部吊环的最低下垂高度预留了足够的卸扣安装空间，常规规格的弓形卸扣可以直接挂入吊环内，不需要额外加装连接转接件。在实际选型应用时，这类旋转吊环常被用在速度球训练器材的底座连接、小型设备的吊装移位挂点、工业生产线的工装吊点、舞台灯光设备的吊挂连接等场景，相比传统的固定吊环，它的多向自适应调整能力可以大幅降低索具和吊点的磨损速度，尤其是在设备需要频繁调整牵拉角度的使用场景下，不需要反复拆卸调整吊环的安装方向，依靠自身的回转和摆动结构就能适配不同方向的受力需求。

　　设计过程中，铰接位置的配合公差是核心要点，球铰接触面的粗糙度需要控制在合理范围，既要保证转动灵活，也要避免重载时接触面出现压溃变形，法兰盘与回转座的连接位置采用止口定位结构，保证回转中心与法兰安装中心的同轴度，避免转动时出现偏心晃动，U型吊环的弯曲位置采用大圆角过渡，避免应力集中造成吊环断裂，所有承载位置的壁厚都经过受力校核，能满足额定载荷下的强度要求，同时尽可能控制整体重量，不会给安装基座带来额外的负重负担。
